파이 시각화 예시

원형 데이터 시각화는 원형 모양을 사용하여 다양한 범주 또는 그룹의 비율 또는 백분율을 표시합니다. 원의 각 부분(또는 "슬라이스")은 서로 다른 범주 또는 그룹을 나타내며 각 슬라이스의 크기는 나타내는 그룹 또는 범주의 크기에 비례합니다.

시작하기 전에

필요한 역할: 데이터에 액세스할 수 있는 사용자는 누구나 자신이 소유한 대시보드에서 해당 데이터의 시각화를 만들 수 있습니다. itil, report_user, admin 또는 viz_creator 역할이 있는 사용자는 에서 시각화 디자이너시각화를 만들 수 있습니다. 에서 시각화 디자이너시각화를 만들면 라이브러리에 저장됩니다. 액세스에 대한 자세한 내용은 해당 플랫폼 분석 역할문서를 참조하십시오Report_view 접근 제어.

이 태스크 정보

이 시각화 유형을 사용하면 예산의 경비 분배나 할당 그룹 전체의 인시던트 분포처럼 전체를 구성하는 부분의 비율을 표시할 수 있습니다.

프로시저

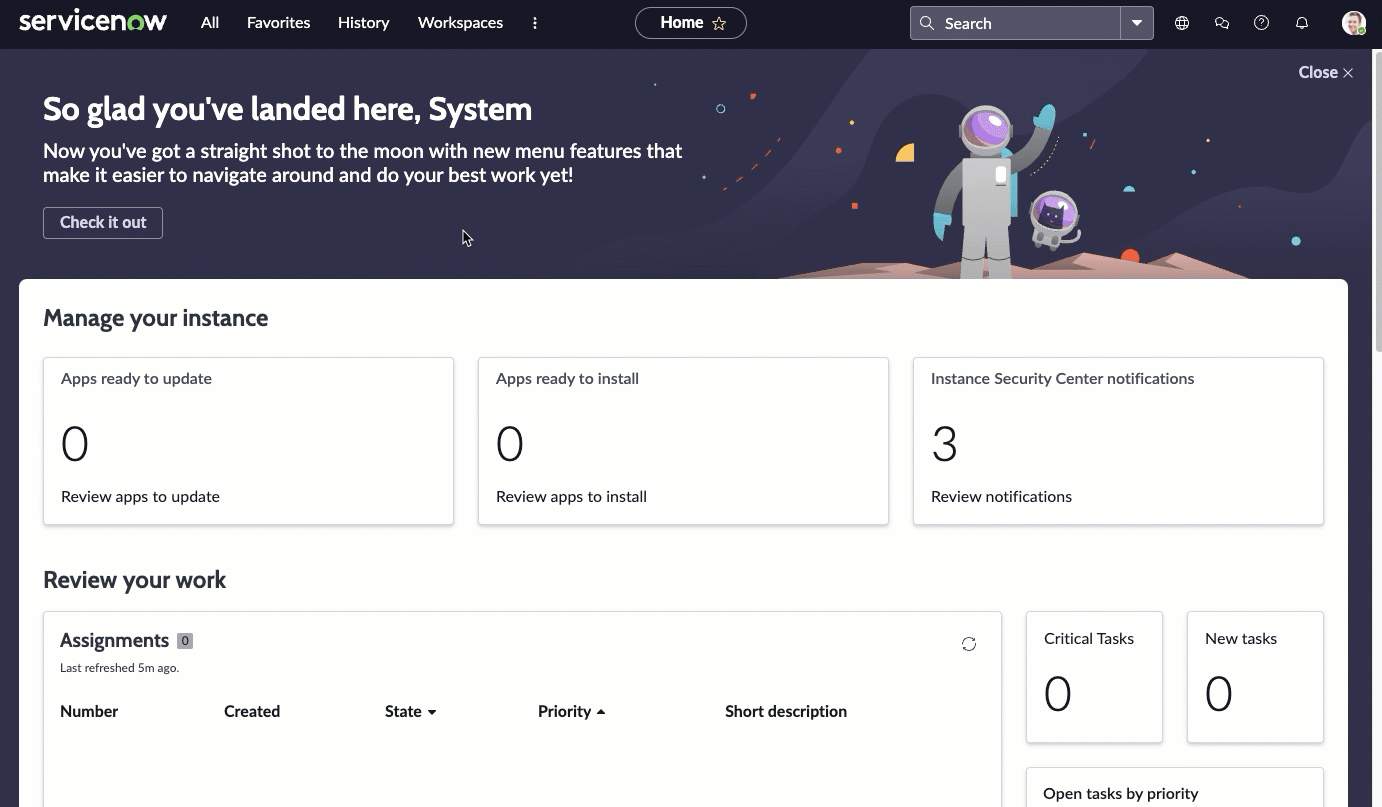

1. 첫 번째 단계에 따라 다음을 수행합니다 에서 원형 또는 도넛형 시각화 만들기 시각화 디자이너.
   1. 다음으로 이동 모두 > 플랫폼 분석 > 라이브러리 > 데이터 시각화.
   2. 새로 만들기를 선택합니다.
   3. 파이( ) 시각화 유형을 선택합니다.

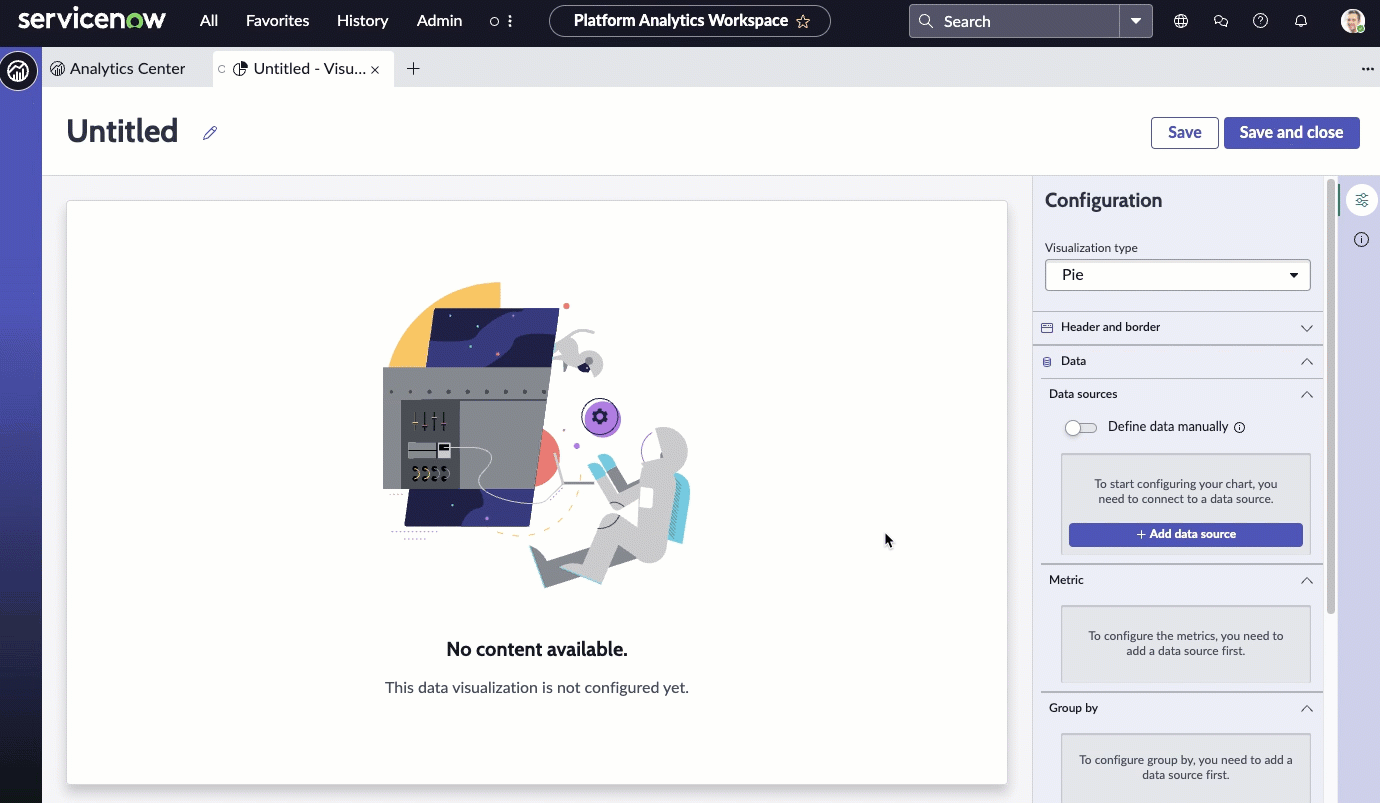

2. 지금은 헤더 및 테두리 섹션을 건너뛰고 데이터 소스로 이동합니다.
   1. 데이터 원본 추가를 선택합니다.
   2. 인시던트 [incident] 테이블을 선택합니다.
   3. 이 시각화는 미해결 인시던트를 표시하므로 필터 섹션에 Incidents.Open 조건을 추가해 보겠습니다.
      이 필터를 선택하면 시각화에 활성 인시던트 수만 표시됩니다.
   4. 옵션: 실행을 선택하여 시각화의 기반이 되는 기록을 미리 봅니다.
   5. 이 소스 추가를 선택합니다.
   선택한 데이터의 현재 값이 있는 원형 시각화가 에 시각화 디자이너나타납니다. 지금까지 제공한 정보는 시각화가 활성 인시던트를 나타낸다는 것뿐이므로 Active=True 및 Active=False에 대한 두 개의 쐐기형만 표시됩니다. 4단계에서 우선순위 및 할당 그룹을 추가합니다.


3. 이제 시각화를 볼 수 있으므로 사용자에 대한 몇 가지 컨텍스트를 추가해 보겠습니다.
   1. 헤더 및 테두리 섹션을 확장합니다.
   2. 헤더 표시를 선택하고 차트 제목 오픈 인시던트 - 할당 그룹을 제공합니다.
      머리글 표시를 선택하면 제목과 설명을 추가할 수 있습니다. 차트 제목이 시각화 이름과 반드시 같을 필요는 없습니다. 시각화 이름은 및 목록에서 이를 식별합니다 시각화 디자이너 . 차트 제목이 시각화 내에 나타납니다.
   3. 시각화에 대한 설명 입력: 할당 그룹별로 모든 우선순위의 인시던트를 엽니다.
      설명 및 제목 필드는 필수는 아니지만 이 정보를 사용하면 대시보드에서 시각화를 더 쉽게 이해하고 목록에서 더 쉽게 식별할 수 있습니다.
   4. 저장을 선택하고 보고서 제목을 파이 - 오픈 인시던트로 지정합니다.
4. 메트릭 섹션을 건너뜁니다.
5. 그룹화 기준을 추가하여 차트의 정보를 구분합니다.
   그룹화 기준에서 활성 을 선택하고 그룹화를 할당 그룹으로 변경합니다.

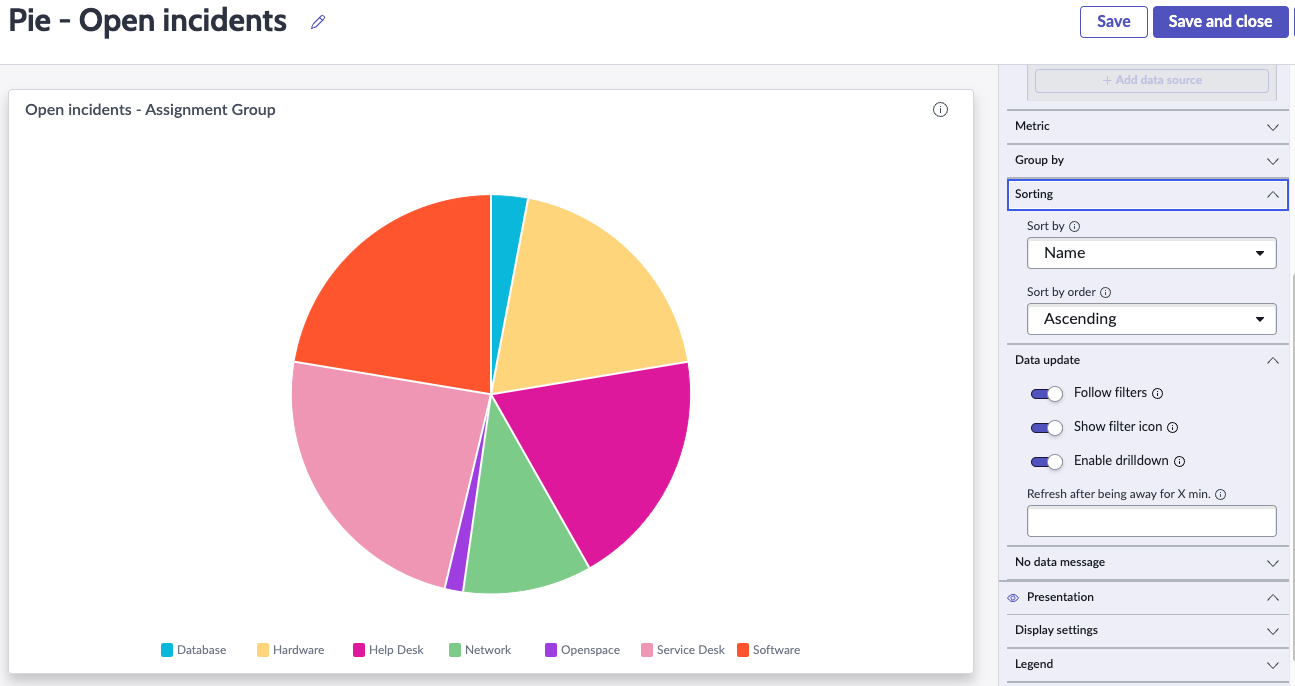

6. 정렬 아래에서 정렬 기준으로 사용할 필드와 정렬 순서를 선택합니다.
   1. 이름별로 정렬하도록 선택합니다.
   2. 정렬 순서로 오름차순 을 선택합니다.
      세그먼트는 데이터베이스, 하드웨어 등으로 시작하는 할당 그룹 이름을 기준으로 정렬됩니다.
7. 데이터 업데이트에서 대상이 시각화와 상호 작용하는 방법을 구성합니다.
   1. 필터 팔로우를 선택합니다.
      이 옵션을 사용하면 시각화가 동일한 테이블을 기반으로 배치된 대시보드에서 대화형 필터를 따를 수 있습니다.
   2. 시각화에 적용된 필터 수를 표시하려면 필터 표시 아이콘을 선택합니다.
      예를 들어 대시보드 필터가 시각화의 값을 제한하는 경우 아이콘은 필터와 일치하는 미해결 인시던트 수를 표시한다는 것을 나타냅니다. 그런 다음 어떤 필터가 적용되는지 확인할 수 있습니다.
   3. 뷰어가 차트에서 데이터 포인트를 선택하여 관련 정보로 이동할 수 있도록 드릴 다운 사용을 선택합니다.
      일부 시각화는 관련 데이터 목록으로만 드릴다운합니다. 테이블 데이터는 일반적으로 ACL(접근 제어 목록)에 의해 제한되며 뷰어는 연결된 모든 기록을 볼 수 없습니다.

      이 컨트롤은 차트 상호작용 허용을 미러링합니다. 차트 상호 작용에서 드릴다운 대상을 선택할 수도 있습니다.

8. 파이의 웨지가 설명하는 내용을 표시하는 방법을 선택합니다.
   • 범례 표시 는 시각화의 각 값에 대한 색상 코딩의 예를 제공합니다. 범례를 표시할지 여부, 배치 위치 및 표시 양을 선택할 수 있습니다. 이상적인 배치는 대시보드의 컨테이너 크기에 따라 달라집니다. 가로 공간이 더 많으면 범례를 왼쪽이나 오른쪽에 배치합니다. 수직 공간이 더 많으면 위 또는 아래에 배치합니다.
   • 데이터 레이블 표시 는 시각화의 세그먼트 옆에 레이블 및 값 정보를 추가합니다.

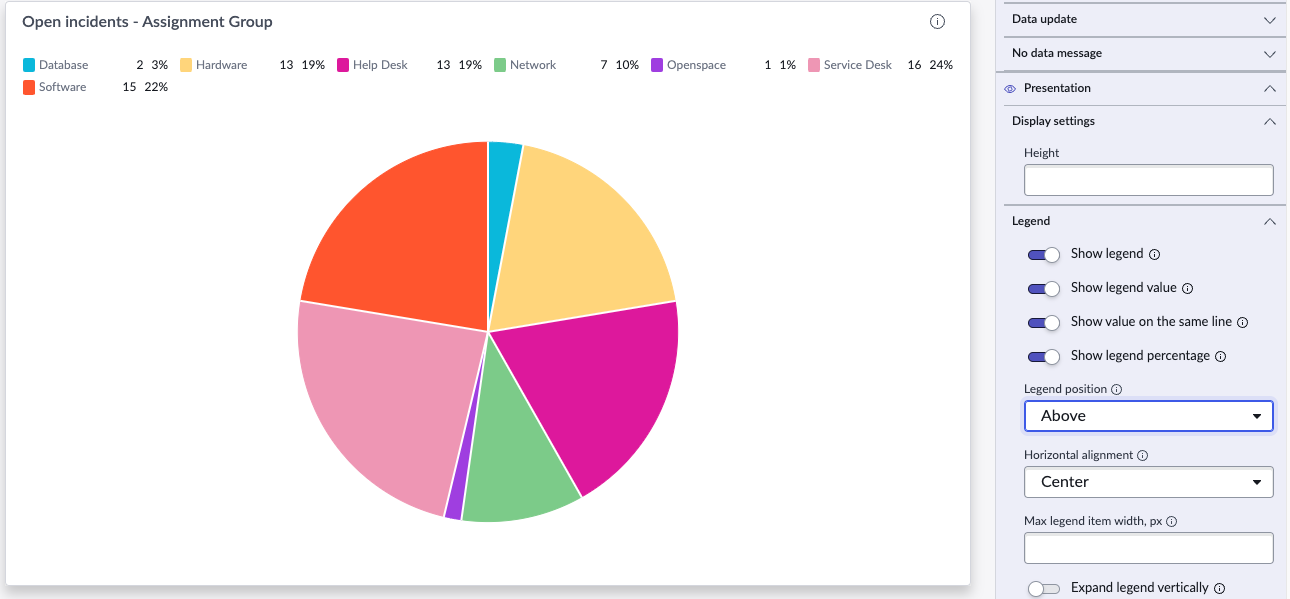

   1. 범례 표시를 선택하여 범례 옵션을 활성화합니다.
   2. 범례 값 표시를 선택합니다.
      이 옵션은 메트릭과 연결된 숫자를 추가합니다. 이 경우 네트워크 인시던트가 있는 수이므로 네트워크 할당 그룹에 할당된 인시던트에 7이 추가됩니다.
   3. 같은 줄에 값 표시를 선택하여 할당 그룹 이름으로 값을 유지합니다.
   4. 범례 백분율 표시를 선택하여 값에 대한 자세한 정보를 제공합니다.
   5. 시각화 위에 범례를 배치할 위치를 가지고 놀 수 있습니다.
      시각화의 위, 아래 또는 오른쪽이나 왼쪽에 범례를 배치하도록 선택할 수 있습니다.
   6. 가운데 수평 정렬을 선택합니다.
      범례를 시각화의 오른쪽 또는 왼쪽에 배치하면 가로 정렬을 사용할 수 없습니다. 시작 및 끝: 범례를 시각화의 왼쪽 또는 오른쪽으로 이동합니다. (오른쪽에서 왼쪽으로 읽는 언어의 경우 시작과 끝은 오른쪽과 왼쪽입니다.)
   7. Max 범례 항목 너비를 변경하여 해당 값에 더 많거나 적은 공간을 제공합니다.


9. 범례 표시를 선택 취소하고 데이터 레이블 표시를 선택합니다.
   1. 데이터 레이블 유형을 선택합니다.
      값을 선택하여 레이블 옆에 숫자를 표시하거나, 백분율을 선택하여 값이 나타내는 백분율을 표시하거나, 값과 백분율을 선택하여 둘 다 표시할 수 있습니다.
   2. 최대 레이블 크기를 50으로 변경합니다.
      레이블이 줄 바꿈되어 줄이 늘어납니다. 레이블이 래핑되어 있기 때문에 잘림 유형은 차이가 없습니다.
   3. 레이블 래핑 옵션을 선택 취소합니다.
      잘림 유형을 변경하면 끝이 긴 레이블의 끝을 세 개의 점으로 바꾸는 것을 볼 수 있습니다. 시작을 선택하면 세 개의 점이 긴 레이블의 첫 번째 부분을 대체합니다. 그리고 중간을 선택할 때도 마찬가지입니다.
10. 시각화의 기본 색상 유형을 선택합니다.
    • 기본값은 UX 테마와 연결된 색상을 적용합니다.
    • 색상표 는 동일한 색상의 색조를 사용합니다(예: Blue Light to Dark).
    • 고정 요소는 하드웨어 인시던트와 같은 각 요소에 대해 동일한 색상을 지정합니다. 고정 요소 색을 사용하는 모든 데이터 시각화는 동일한 요소를 동일한 색으로 표시합니다.

결과

하나의 값을 기준으로 그룹화된 원형 시각화를 생성했습니다. 시각화의 레이블 지정, 범례 및 색상도 구성했습니다.
