유입 및 유출 분석: 노드별 다이어그램

프로세스 그래프를 노드별 다이어그램으로 봅니다. 노드별 다이어그램은 선택한 노드로 들어오는 활동과 선택한 노드에서 나가는 활동을 명시적으로 표시합니다.

프로세스 그래프를 보고 그래프에서 한 노드의 세부사항을 알고 싶은 경우, 노드 스타 다이어그램을 사용해야 합니다.

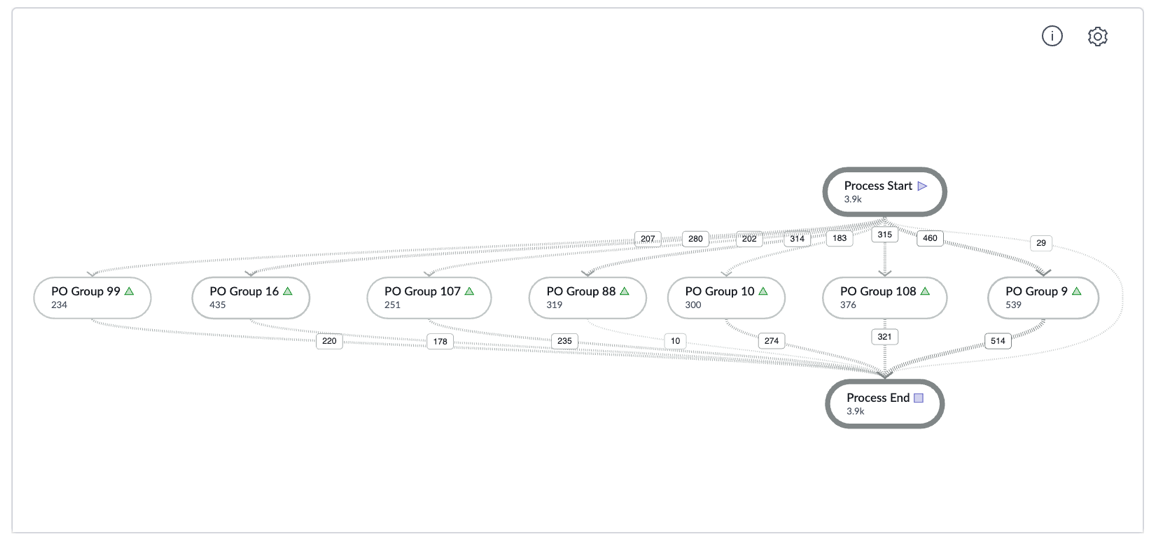

다음 프로세스 그래프에는 재할당 분석에 대한 세부 정보가 표시됩니다.

프로세스 그래프의 노드를 선택하면 그래프가 선택한 노드에서 들어오고 나가는 모든 호를 표시하는 노드별 다이어그램으로 변경됩니다. 프로세스 그래프 버튼을 다시 선택하면 전체 그래프가 프로세스 그래프로 표시됩니다.

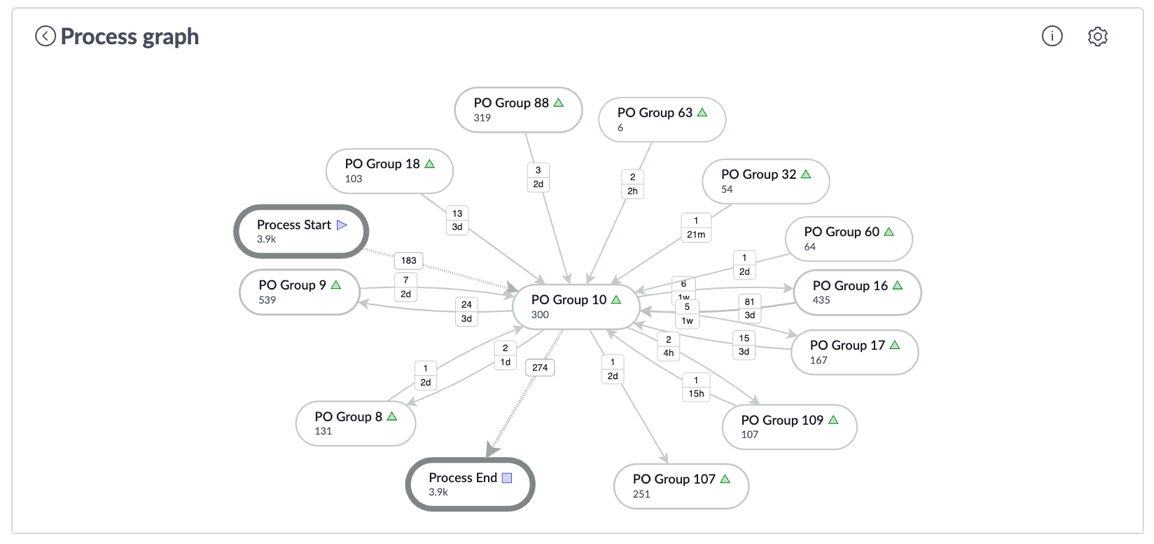

PO 그룹 10을 선택하면 다음 그림과 유사한 노드 별 모양 다이어그램이 표시됩니다. PO 그룹 10에 할당된 기록을 볼 수 있습니다. PO 그룹 10에서 다른 그룹으로 할당된 기록을 볼 수도 있습니다.

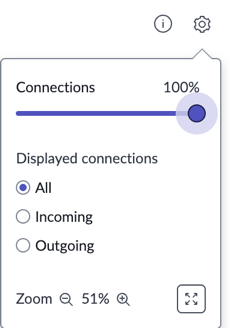

발신 또는 수신 기록을 기준으로 필터링할 수 있습니다.

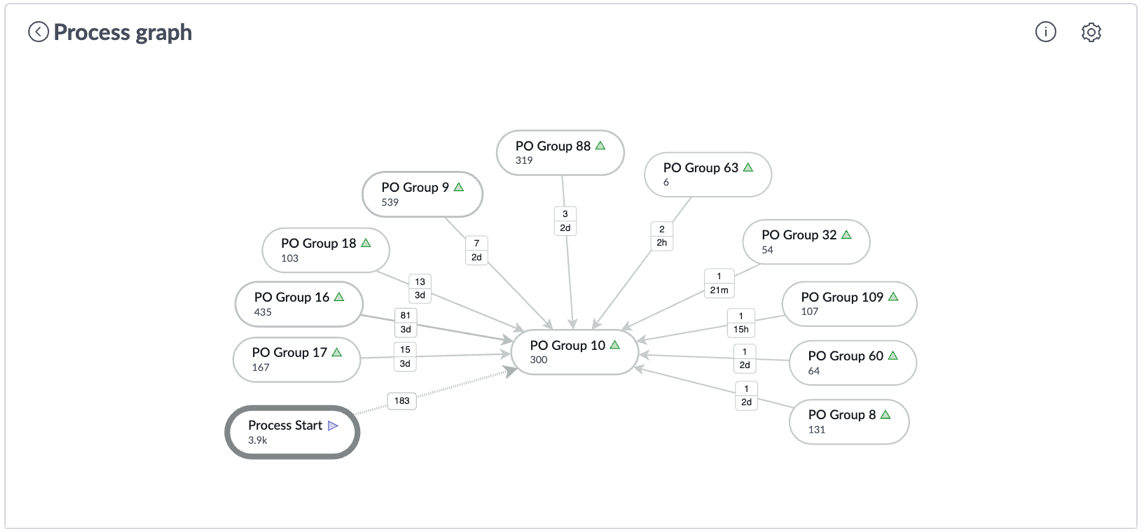

수신을 기준으로 필터링하면 PO 그룹 10에 할당된 모든 기록이 표시됩니다. PO 그룹 10의 관리자인 경우 어떤 그룹이 귀하의 그룹에 몇 개의 기록을 할당하는지 볼 수 있습니다. 그런 다음 표시되는 문제를 해결하는 데 집중할 수 있습니다.

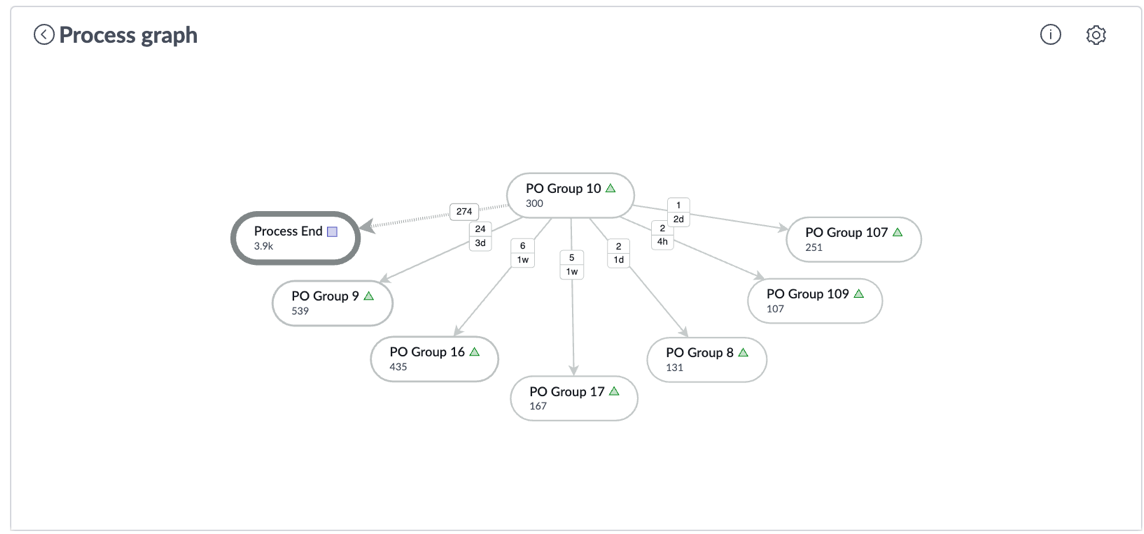

발신을 기준으로 필터링하면 PO 그룹 10에서 다른 그룹에 할당된 모든 기록이 표시됩니다. PO 그룹 10의 관리자인 경우 PO 그룹 10에서 어떤 그룹으로 재할당된 기록 수를 확인할 수 있습니다. 그런 다음 표시되는 문제를 해결하는 데 집중할 수 있습니다.

전환을 기준으로 필터링할 수도 있습니다. 호를 선택하면 전환의 세부 정보가 포함된 창이 표시됩니다.

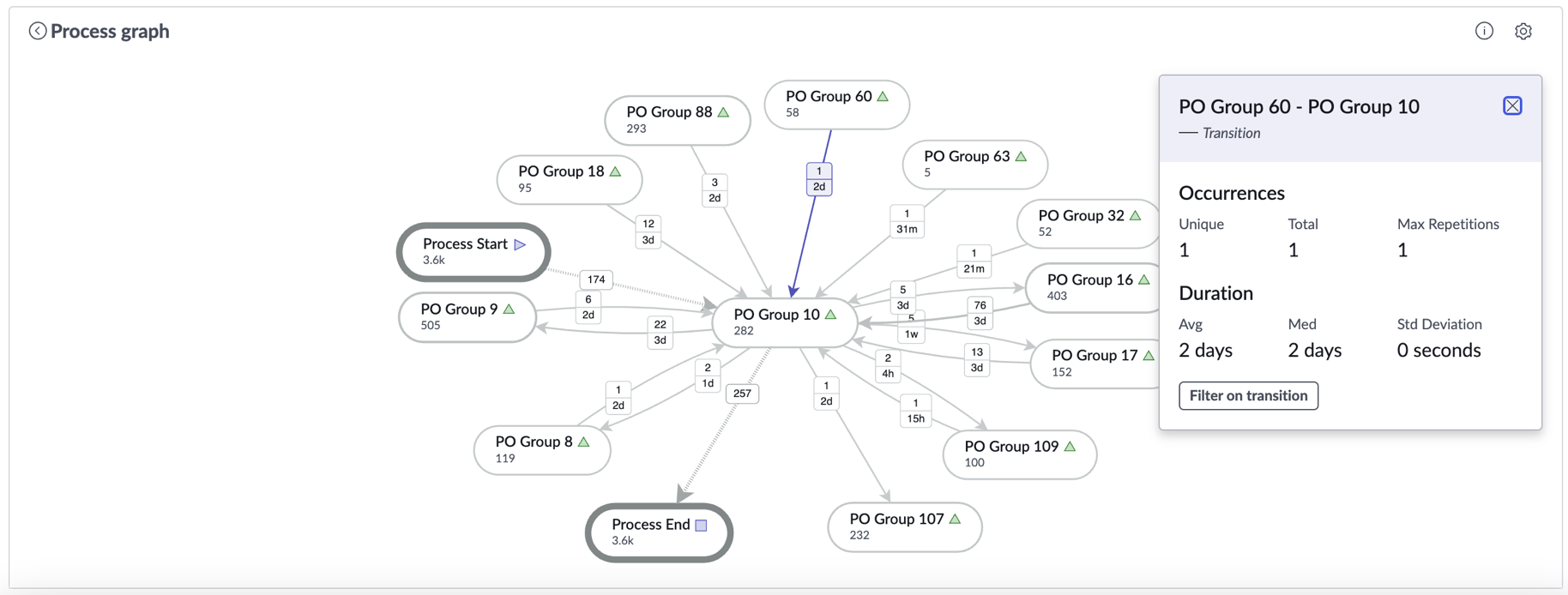

PO 그룹 60을 선택하면 다음과 유사한 창이 표시됩니다.

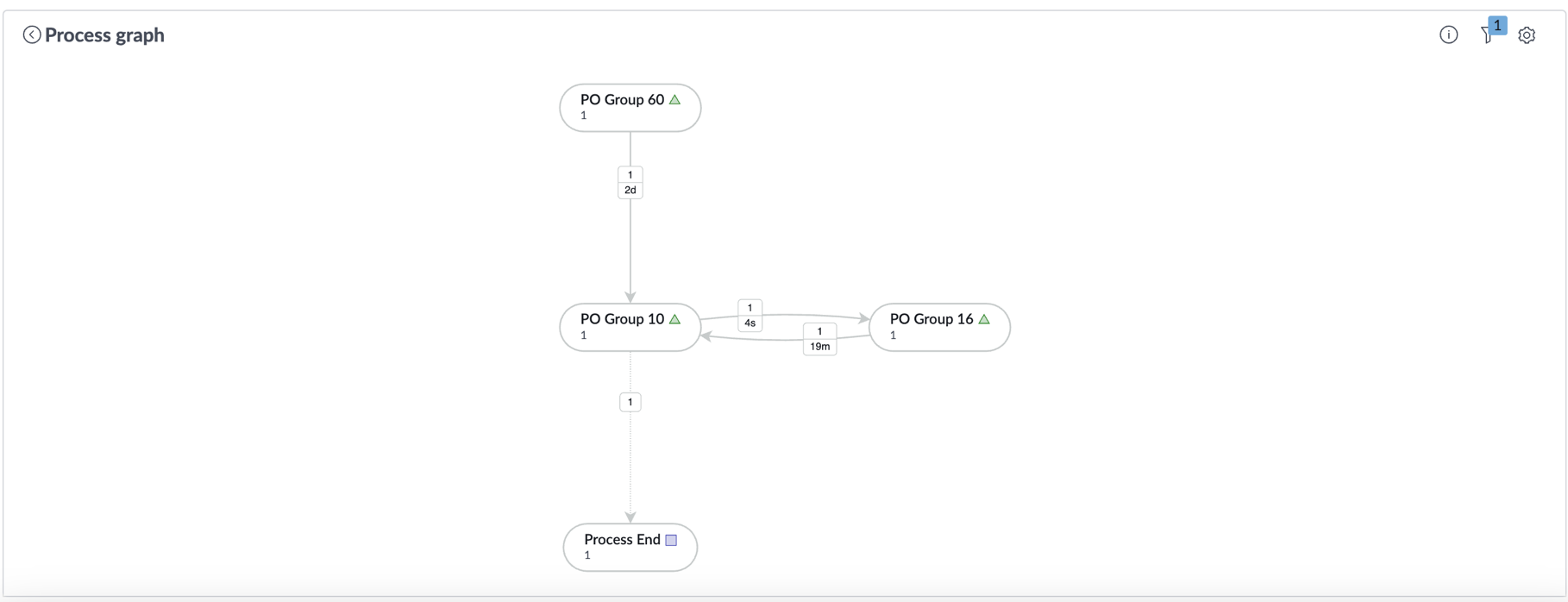

전환 시 필터를 선택합니다. 노드별 다이어그램은 해당 전환 하나에 대한 결과만 표시합니다. 그림에서 볼 수 있듯이 PO 그룹 60은 PO 그룹 10에 레코드를 할당했습니다. 그런 다음 PO 그룹 10은 PO 그룹 16에 기록을 할당했습니다. 그런 다음 PO 그룹 16은 PO 그룹 10에 기록을 할당했습니다. 마침내, 기록은 종결되었다.

노드 또는 아크를 선택하면 기록 표시 버튼이 표시됩니다. 기록 표시 버튼을 선택합니다. 예약된 작업이 시작됩니다. 예약된 작업이 완료되면 예약된 작업 창에서 결과 보기를 선택합니다.
