DevOps Pipeline UI

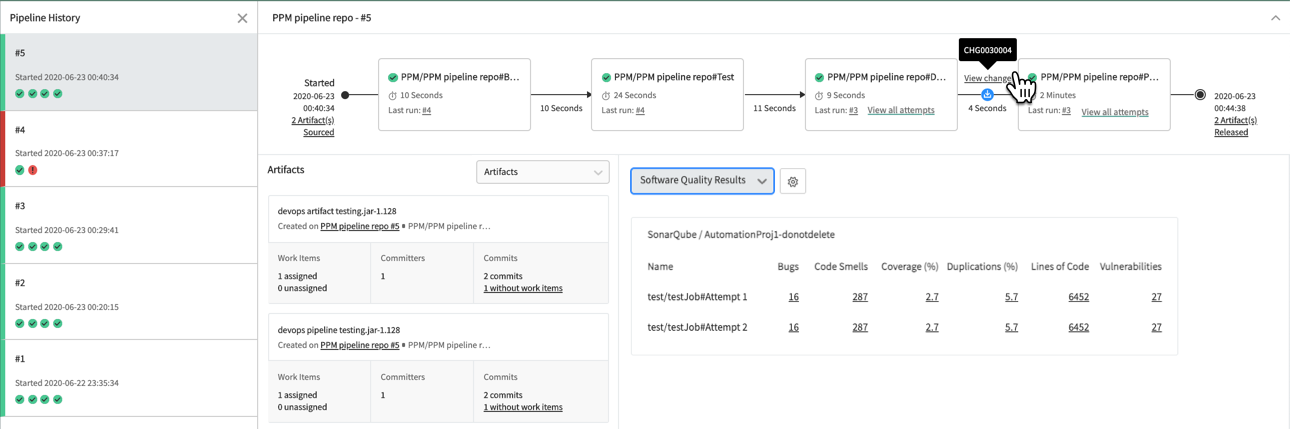

Utilisez l’interface utilisateur de pipeline pour visualiser les interactions et les résultats tout au long d’une exécution de pipeline. Cette vue graphique montre la progression de l’étape du pipeline et d’autres détails pour chaque pipeline.

À partir de DevOps, obtenez un aperçu rapide de la façon dont tout est connecté pour voir exactement ce qui se passe avec le pipeline et quand. À partir de l’application ServiceNow Gestion des changements , vous pouvez accéder à l’interface utilisateur Pipeline et voir rapidement les validations, les validateurs et d’autres détails de la demande de changement en un seul endroit.

L’interface utilisateur de pipeline affiche les étapes parallèles telles que modélisées dans les pipelines de mise en Azure DevOps production. L’interface utilisateur du pipeline affiche l’état en temps réel du pipeline tel qu’il apparaît dans Azure DevOps. Les détails de l’artefact associé provenant du pipeline de version, des résultats des tests et des résultats du résumé de la qualité logicielle s’affichent également sur l’interface utilisateur du pipeline. Pour plus d'informations, consultez Étapes parallèles dans les pipelines de mise en Azure DevOps production.

L’interface utilisateur de pipeline affiche toutes les tentatives d’une étape ou d’une tâche qui a été réexécutée ou redémarrée. Pour plus d'informations, consultez Redémarrage des tâches et des étapes du pipeline de version ou de mise en production ayant échoué.

L’interface utilisateur de pipeline affiche les étapes de pipeline exécutées au lieu des étapes configurées dans DevOps.

Vous pouvez accéder à l’interface utilisateur de pipeline à l’aide du lien connexe à partir de certains DevOps formulaires, ainsi que d’un DevOps formulaire de demande de changement :

• DevOps Formulaire de pipeline
• DevOps Formulaire Exécution de pipeline
• Formulaire de demande de changement Créé par DevOps

Remarque :

Vous devez recharger la vue pour mettre à jour les boutons d’état dans l’historique des exécutions de pipeline.

Tableau 1. États d’exécution des étapes (état d’exécution des tâches)

Vert	Réussi. Toutes les exécutions d’étapes associées à l’exécution du pipeline ont réussi.
Gris	Pas encore exécuté.
Jaune	En attente (en attente, en cours de construction, en cours de validation). Au moins une exécution d’étape est en attente.
Rouge	Échouée. Échec de l’exécution d’au moins une étape. La date de fin d’exécution de la tâche est renseignée même lorsque le changement est rejeté. Remarque : Pour activer l’annulation de la demande de changement associée à l’étape en cas d’échec de l’étape, vous devez définir la sn_devops.cancel_change_on_pipeline_cancel propriété sur Oui. Pour plus d’informations, consultez Propriétés installées avec DevOps.

Remarque :

L’ordre dans lequel les cartes s’affichent dans l’interface utilisateur du pipeline est déterminé par le champ Ordre de chaque étape du pipeline lorsque vous avez modélisé votre pipeline dans DevOps. Les étapes ignorées ne sont pas affichées.

Ordre dans lequel les cartes s’affichent dans l’interface utilisateur de pipeline par exécution de tâche.

Fonctionnalité de l’interface utilisateur	Description
Étapes du pipeline	Timing. Début Dernière exécution Durée de chaque étape Lorsque l’exécution de la tâche en aval commence immédiatement après l’exécution de la tâche en amont, la durée est de 0 seconde. Temps d’attente entre les exécutions de tâches. Le temps d’attente est calculé comme suit : Heure de début de l’exécution de la tâche moins l’heure de fin de l’exécution de la tâche en amont.
Afficher la demande de changement	Enregistrement de demande de changement. Cliquez directement sur la demande de changement de l’étape créée par DevOps pour afficher les détails du changement et prendre les mesures qui s’imposent. Remarque : L’enregistrement de la demande de changement associé à la dernière exécution de tâche s’affiche. Les validations restaurées dans la même exécution de pipeline ne sont pas affichées dans la liste de validations.
Historique du pipeline	Exécution de pipeline. Cliquez sur une tuile d’historique pour afficher les détails de l’étape précédente d’une exécution de pipeline. Remarque : L’historique du pipeline n’est affiché que pour les 20 dernières exécutions de pipeline.
Afficher toutes les tentatives	Toutes les tentatives que la tâche a exécutées dans une étape. Cliquez sur le lien dans l’étape correspondante pour afficher tous les détails de la tentative.
Artifacts	Versions de l'artefact Éléments de travail Validations Packages Validations Éléments de travail Remarque : Les validations restaurées dans la même exécution de pipeline ne sont pas affichées dans la liste de validations.
Résultats des tests	Affichez les résultats des tests de version pour voir quels tests ont réussi ou échoué. La carte de qualité contient des résumés des tests : Type de test et catégorie de test au format : Type de test/catégorie de test ID natif de l’étape Pourcentage de réussite aux tests (tests unitaires et fonctionnels uniquement) Débit (tests de performances uniquement) Nom de l'étape
Résultats de qualité logicielle	Affichez tous les résultats de la qualité logicielle (analyse SonarQube) regroupés par nom de projet qui ont été récupérés dans le cadre du pipeline sélectionné. Vous pouvez afficher les résultats de l’analyse pour toutes les catégories d’une étape d’exécution de pipeline. Vous pouvez personnaliser les résultats affichés dans l’interface utilisateur Pipeline en configurant les colonnes du Catégories de qualité de logiciel affichées par défaut dans la vue de pipeline de l'interface utilisateur (DevOps > Administration > Propriétés > Catégorie de propriétés DevOps > ) dans un format séparé par des virgules. Cliquez sur l’icône en forme d’engrenage pour modifier la vue des colonnes dans l’interface utilisateur du pipeline. Cliquez sur l’enregistrement d’exécution de l’étape pour afficher l’enregistrement du résumé de l’analyse de la qualité logicielle correspondant. Cliquez sur l’enregistrement du nombre de vulnérabilités pour afficher l’enregistrement des détails de l’analyse de la qualité logicielle et les détails de la sous-catégorie correspondante.
Résultats de sécurité	Affichez tous les résultats de sécurité qui ont été récupérés dans le cadre du pipeline sélectionné. Vous pouvez afficher les résultats de l’analyse pour toutes les catégories d’une étape d’exécution de pipeline. Vous pouvez personnaliser les résultats affichés dans l’interface utilisateur de pipeline. Cliquez sur l’icône en forme d’engrenage pour modifier la vue dans l’interface utilisateur du pipeline. Cliquez sur l’enregistrement d’exécution de l’étape pour afficher l’enregistrement récapitulatif de l’analyse de sécurité correspondant. Cliquez sur l’enregistrement Nombre de failles détectées pour afficher les détails de l’analyse de sécurité.

Remarque :

Lorsque vous réessayez d’exécuter une étape ou une tâche de pipeline dans Azure DevOps, qui contient un test ou une analyse de la qualité logicielle, les résultats sont ajoutés avec le numéro de tentative.

Cliquez directement sur DevOps les demandes de changement, les exécutions d’étapes, les artefacts, les versions d’artefacts, les éléments de travail, les résumés de tests et les nouvelles tentatives dans les fenêtres déroulantes.

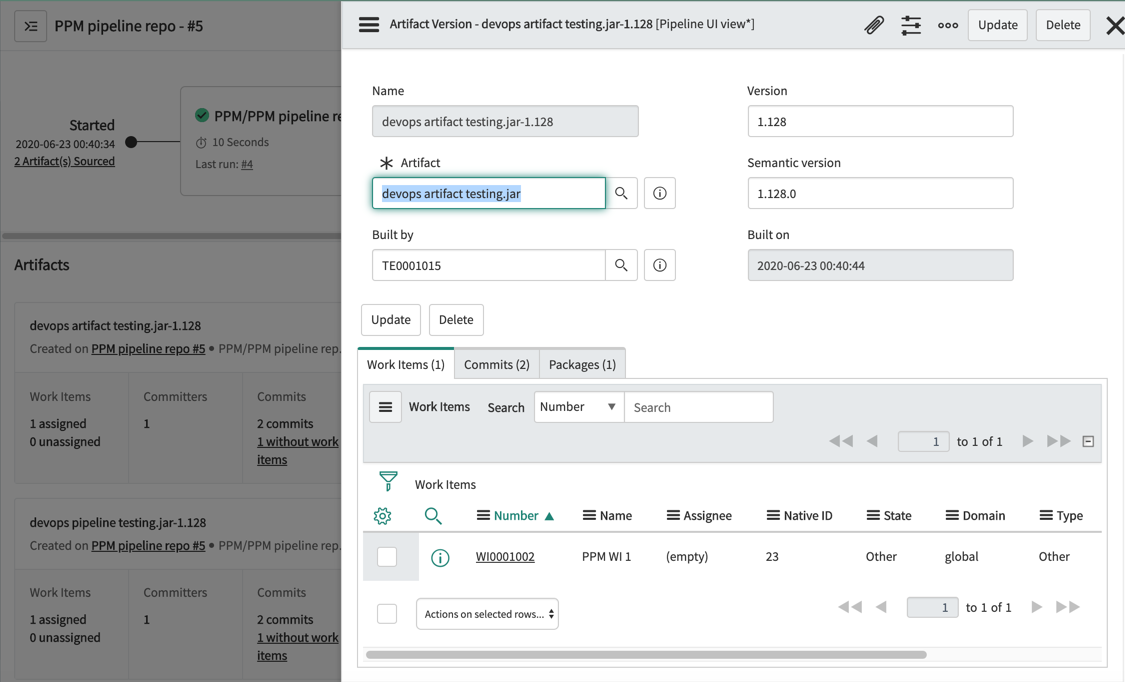

Figure 1. UI du pipeline : fenêtre déroulante de version d’artefact

Figure 2. UI du pipeline : réutiliser la demande de changement : fenêtre déroulante Exécution d’étape

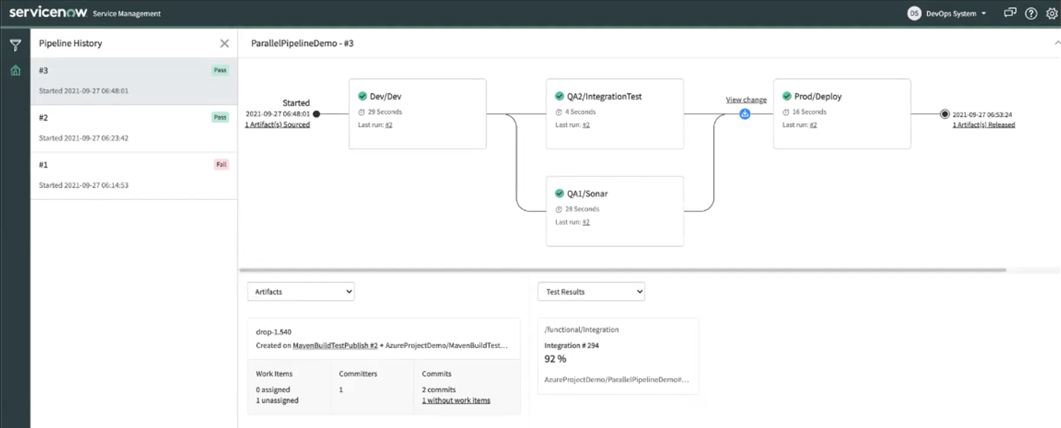

Figure 3. Azure DevOps - Interface utilisateur de pipeline avec des étapes parallèles
