스프레드시트 임포트에서 새 테이블 생성
Excel 스프레드시트 임포트에서 직접 새 테이블을 생성합니다.Microsoft
시작하기 전에
- 스프레드시트를 로 임포트합니다.앱 엔진 스튜디오 스프레드시트 임포트 문서를 참조하십시오.
필요한 역할: admin, sn_app_eng_studio.user, sn_app_eng_studio.admin 또는 위임된 개발자 권한. 자세한 내용은 를 사용하여 개발자 위임 AES 문서를 참조하십시오.
프로시저
-
설명된 대로 스프레드시트 임포트스프레드시트를 업로드한 후 표시된 마법사에서 임포트한 데이터로 수행할 작업을 선택합니다.

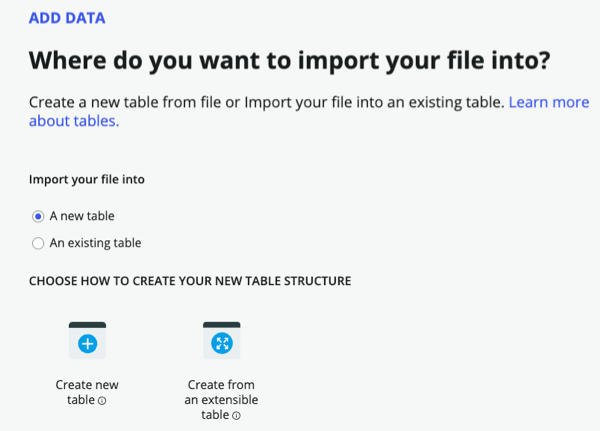

그림 1. 스프레드시트에서 새 테이블 생성 - 새 테이블을 선택합니다.
- 새 테이블 생성을 선택합니다.
-
옵션 확장 드롭다운을 사용하여 각 열 헤더의 속성을 검토하고 더 많은 속성을 표시합니다.
열 헤더 속성 설명 필드 레이블 열의 고유 레이블입니다. 필드 이름 열의 데이터베이스 이름입니다. 유형 열에 포함된 정보의 유형입니다. 예를 들어 열에 일반 텍스트를 포함하려면 문자열을 선택합니다.
선택한 유형에 따라 추가 필드를 입력하여 테이블 열을 추가로 정의합니다. 예를 들어 문자열을 선택하는 경우 문자열 입력의 문자 제한을 정의합니다. 또는 선택을 선택하는 경우 사용자가 선택할 수 있는 선택 항목을 정의합니다.
Field types reference 문서를 참조하십시오.
문자 제한 저장할 수 있는 문자열의 최대 길이입니다.
표시 열을 테이블의 표시 값으로 설정하는 옵션입니다. 참조 필드에는 참조하는 테이블의 표시 값이 표시됩니다. 예를 들어 작업 테이블의 시작한 사람 열은 사용자 테이블을 참조합니다. 사용자 테이블의 표시 값은 사용자 이름이므로 시작한 사람 필드에는 Beth Anglin 또는 Joe Employee 같은 이름이 표시됩니다. 표시 값을 선택할 때 개별 기록에 적합한 제목 역할을 하는 테이블 열을 선택합니다.
하나의 열만 테이블의 표시 값 역할을 할 수 있습니다.
필수 새 기록을 저장하기 전에 열에 값을 포함해야 함을 요구하는 옵션입니다. 테이블에 다른 열을 추가하려면 새 필드 추가를 선택합니다.
열을 삭제하려면 휴지통 아이콘(
)을 선택합니다.
다음에 수행할 작업
에서 데이터 테이블을 테이블 작성기편집하는 방법에 대한 자세한 내용은 다음 문서를 참조하십시오 테이블 작성기.
