VMware NSX 고급 부하 분산 장치 검색

  • 릴리스 버전: Zurich
  • 업데이트 날짜 2025년 07월 31일
  • 소요 시간: 5분

    • 애플리케이션은 ServiceNow 디스커버리 VMware NSX 고급 부하 분산 장치 검색 패턴을 사용하여 부하 분산 장치를 찾습니다 VMware NSX . 이러한 자원을 검색하려면 디스커버리 및 서비스 매핑 패턴 에서 애플리케이션을 ServiceNow Store업데이트해야 합니다.

    패턴은 REST API 세트를 사용하여 부하 분산 장치를 찾습니다. HTTP - 분류 프로브에 응답하는 HTTP 분류 규칙에 의해 NSX 트리거됩니다. 자세한 내용은 HTTP 장치 검색 문서를 참조하십시오.
    주:
    사용할 수 있는 패턴은 두 가지입니다. 레거시 VMware NSX 부하 분산 장치 패턴은 S 계열용입니다. 새로운 VMware NSX-T 부하 분산 장치 패턴은 T 계열용입니다. 기능과 수집된 정보는 동일하게 유지됩니다.

    스토어에서 앱 요청

    ServiceNow Store 웹 사이트를 방문하면 사용 가능한 모든 앱을 확인하고 스토어에 요청을 제출하는 방법에 대한 정보를 참조할 수 있습니다. 출시된 모든 앱의 누적 릴리스 정보는 ServiceNow Store 버전 기록 릴리스 정보를 참조하십시오.

    필수 구성요소

    기본 인증 사용 NSX
    에서 VMware NSX기본 인증을 활성화합니다 NSX .
    애플리케이션이 최신 버전인지 확인
    • CMDB CI 클래스 모델
    • 가시성 컨텐츠
    • 디스커버리 및 서비스 매핑 패턴
    기본 인증 자격 증명 구성
    에서 ServiceNow AI Platform기본 인증 자격 증명을 구성합니다. 자격 증명에는 다음 API 권한이 있어야 합니다.
    • NSX:
      • /api/4.0/edges
      • /api/4.0/edges/<edge_id>loadbalancer/config
    • NSX-T: /api/v1/edge-clusters
    기본 인증 자격 증명에 대한 자세한 내용은 다음 문서를 참조하십시오 Basic authentication credentials.
    HTTP 디스커버리가 메인 컨트롤러 IP에 대해 NSX 트리거되었는지 확인
    HTTP 디스커버리는 SSH 또는 SNMP 디스커버리가 실패한 경우에만 트리거됩니다.
    디스커버리 일정 생성
    부하 분산 장치 검색을 위한 VMware NSX 검색 일정을 생성하거나 메인 컨트롤러의 NSX IP 주소에서 빠른 검색을 실행합니다. 빠른 검색 실행에 대한 자세한 내용은 다음 문서를 참조하십시오 빠른 검색 실행.

    고급 부하 분산 장치에 대해 VMware NSX 수집한 디스커버리 데이터

    디스커버리 는 VMware NSX 고급 부하 분산 장치 패턴을 실행할 때 데이터를 CMDB 채웁니다.

    표 1. NSX 부하 분산 장치 [cmdb_ci_nsx_lb]
    필드 설명
    이름 [name] 에지 이름입니다.
    객체 ID [object_id] 에지 ID입니다.
    IP 주소 [ip_address] 메인 컨트롤러의 IP 주소입니다 NSX .
    운영 상태 [operational_status] 부하 분산 장치 상태로, 활성 또는 비활성입니다.
    표 2. 부하 분산 장치 서비스 [cmdb_ci_lb_service]
    필드 설명
    이름 [name] 가상 서버 이름입니다.
    IP 주소 [ip_address] 가상 서버 IP 주소입니다.
    객체 ID [object_id] 가상 서버 개체 ID입니다.
    포트 [port] 통신할 가상 서버 포트입니다.
    수신기 프로토콜 [listener_protocol] 수신기 프로토콜입니다. (예: HTTP, HTTPS)
    표 3. 부하 분산 장치 풀 [cmdb_ci_lb_pool]
    필드 설명
    이름 [name] 풀 이름입니다.
    객체 ID [object_id] 풀 객체 ID입니다.
    표 4. 부하 분산 장치 풀 구성원 [cmdb_ci_lb_pool_member]
    필드 설명
    이름 [name] 풀 구성원 이름입니다.
    IP 주소 [ip_address] 풀 구성원 IP 주소입니다.
    객체 ID [object_id] 풀 구성원 객체 ID입니다.
    서비스 포트 [service_port] 통신할 풀 구성원 포트입니다.
    표 5. 클라우드 부하 분산 장치 상태 서비스 [cmdb_ci_lb_health_service]
    필드 설명
    이름 [name] 모니터 이름입니다.
    객체 ID [object_id] 모니터 객체 ID입니다.
    시간 제한(초) [timeout_sec] 응답을 기다리는 시간(초)입니다.
    시간 간격(초) [check_interval_sec] 모니터가 요청을 다시 보내는 간격(초)입니다.
    모니터 유형 프로토콜 [monitor_type] 모니터 유형입니다. (예: HTTP, HTTPS, TCP)
    요청 경로 [request_path] 모니터가 요청을 전송하는 경로입니다.
    최대 재시도 [max_retries] 자원이 "다운"으로 선언되기 전 테스트되는 최대 횟수입니다.

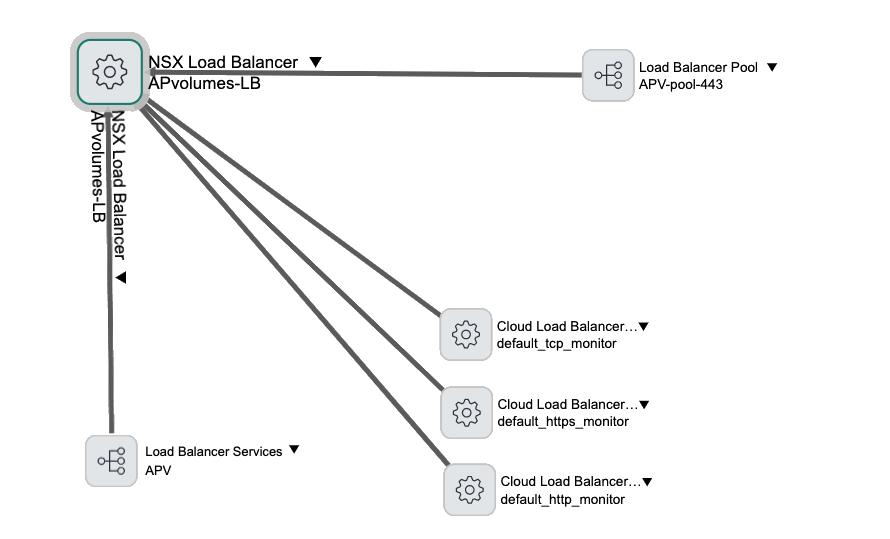

    의존성 뷰 맵에는 검색된 모든 부하 분산 장치 CI와 해당 CI 간의 관계가 표시됩니다.
    의존성 뷰 맵의 CI 및 연결

    CI 관계

    디스커버리 에서는 부하 분산 장치 검색을 지원하기 VMware NSX 위해 이러한 관계를 생성합니다.
    CI 관계 CI
    부하 분산 장치 서비스 [cmdb_ci_lb_service] Runs on::Runs NSX 부하 분산 장치 [cmdb_ci_nsx_lb]
    부하 분산 장치 서비스 [cmdb_ci_lb_service] Uses::Used by 부하 분산 장치 풀 [cmdb_ci_lb_pool]
    부하 분산 장치 풀 [cmdb_ci_lb_pool] Hosted on::Hosts NSX 부하 분산 장치 [cmdb_ci_nsx_lb]
    부하 분산 장치 풀 [cmdb_ci_lb_pool] Owns::Owned by 부하 분산 장치 풀 구성원 [cmdb_ci_lb_pool_member]
    클라우드 부하 분산 장치 상태 서비스 [cmdb_ci_lb_health_service] Hosted on::Hosts NSX 부하 분산 장치 [cmdb_ci_nsx_lb]
    클라우드 부하 분산 장치 상태 서비스 [cmdb_ci_lb_health_service] Used by::Uses 부하 분산 장치 풀 [cmdb_ci_lb_pool]

    문제 해결

    매핑 프로세스가 예상대로 진행되지 않으면 다음 제안을 따릅니다.
    증상 원인 솔루션
    검색에 실패했습니다. 검색 메시지에는 REST 시간 제한으로 인해 발생한 오류 정보가 포함되어 있습니다. 배포에는 REST 호출 응답을 보내는 CI가 많습니다. MID 서버에서는 mid.sa.cloud.request_timeout 매개변수로 제어되는 시간 제한을 초과하지 않고 REST 호출 응답을 처리할 수 없습니다. 기본적으로 mid.sa.cloud.request_timeout 매개변수는 3만 밀리초로 설정되어 있습니다.
    관련 MID 서버에 대한 이 매개변수의 값을 늘리고 검색을 다시 실행합니다.
    주:
    관련 MID 서버의 구성 매개변수 관련 목록에 이 매개변수가 표시되지 않으면 추가해야 할 수 있습니다.
    세션 디버그 중에 패턴 디자이너가 실패합니다. 패턴 디자이너 메시지에는 시간 제한으로 인해 발생한 오류 정보가 포함되어 있습니다. 패턴 디버깅 중(검색 중 아님) 시간 초과로 인해 패턴 디자이너가 실패합니다. 기본적으로 sa.debugger.max_timeout 매개변수는 240초로 설정되어 있습니다.

    관련 MID 서버에 대한 이 매개변수의 값을 늘립니다.
