フロー図作成ビュー
フローを作成して図として表示します。フローがたどることができるパスと要素間の接続を表示します。
アクティベーション
ServiceNow Store の Web サイトからフロー図をインストールします。
メリット
フローのフロー図作成ビューを有効にすると、次のメリットが得られます。
- フローの特定のパス内で ワークフロースタジオ コンポーネントを追加および編集します。
- フローがたどることができる分岐とパスを表示します。
- ワークフロースタジオ コンポーネント間の関係を表示します。
フロー図作成コンポーネント

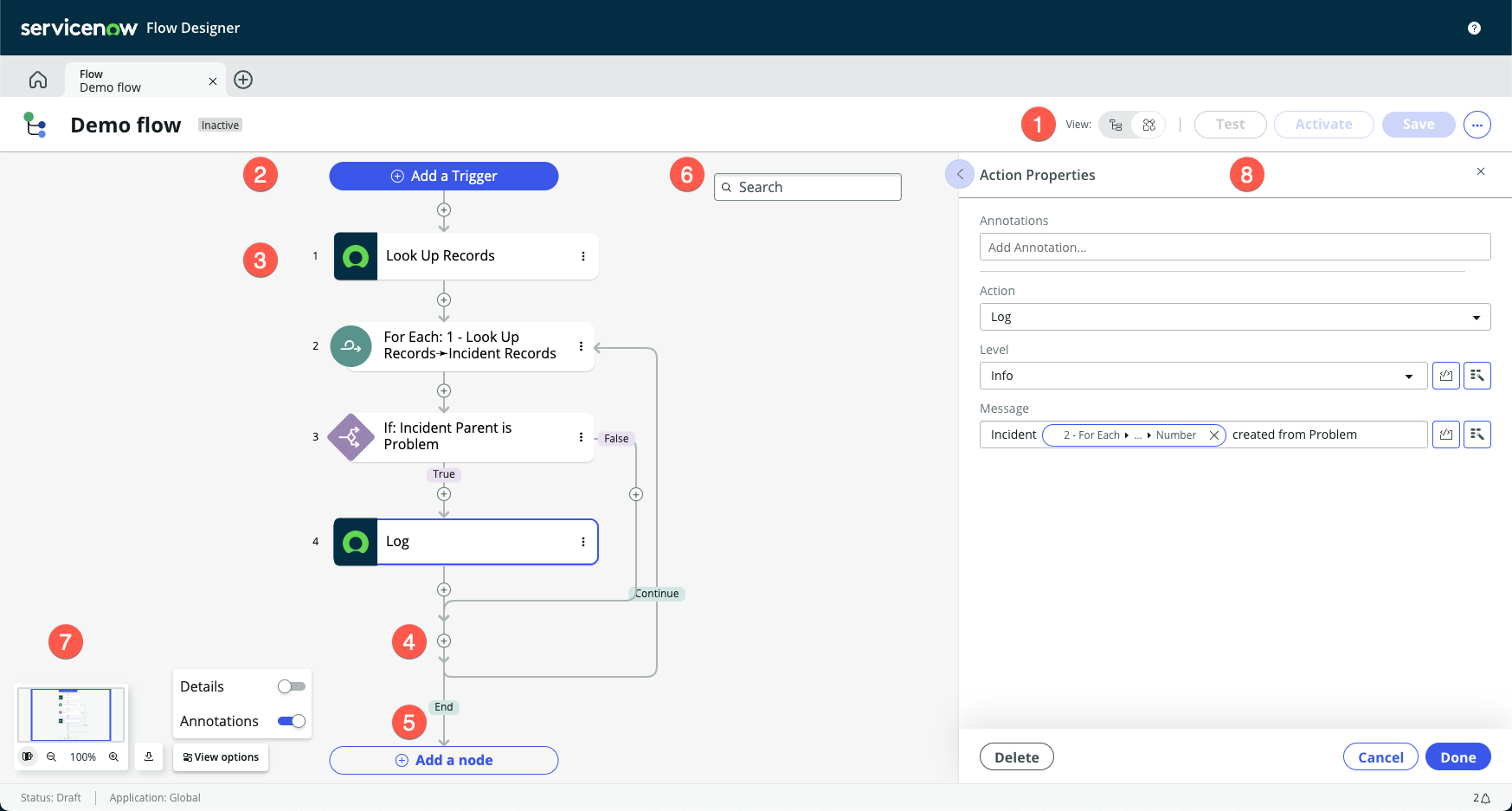

フロー図作成ビューは、これらのコンポーネントで構成されています。
- 1. ビューセレクター
- フロー図作成ビューとフロー説明ビューを切り替えます。
- 2. トリガーを追加
- フロートリガーを選択して設定します。フロー図作成ビューは、一部のトリガータイプをサポートしていません。
- 3. フローノード
- フローコンポーネントをノードとして表示および設定します。各ノードには、これらの要素が表示されます。
- フロー内のフローコンポーネントの順番
- スポークまたはコンポーネントタイプを表すアイコン
- フローコンポーネントの名前
- フローコンポーネントで利用可能なオプションのメニュー
- このノードから利用可能なパス
注:フロー図作成ビューには、サポートされているフローコンポーネントのノードのみが表示されます。 - 4. プラスアイコン
- フローの特定のパスに沿って挿入するアクション、フローロジック、またはサブフローを選択して設定します。注:フロー図作成ビューには、サポートされているフローコンポーネントのオプションのみが表示されます。
- 5. ノードを追加
- フローの端にあるアクション、フローロジック、またはサブフローを選択して設定します。注:フロー図作成ビューには、サポートされているフローコンポーネントのオプションのみが表示されます。
- 6. 検索ノード
- 検索条件に一致するすべてのノードを検索します。
- 7. ダイアグラムビューコントロール
- ビューの現在のフォーカスを選択し、ズームレベルを設定し、図をダウンロードして、表示オプションを選択します。
- プレビューおよびズームコントロール
- ダイアグラムを画像としてダウンロード
- 表示オプション
- 8. ノードプロパティ
- 現在選択されているノードのプロパティを設定します。
プレビューおよびズームコントロール
サムネイル画像の領域を選択して、ビューの現在のフォーカスを設定します。ズームインおよびズームアウトして、フロー構造の特定の部分を表示します。
ダイアグラムを画像としてダウンロード
現在のフローをポータブルネットワークグラフィック (PNG) 形式の画像としてダウンロードします。ファイルを保存する場所を選択するためのダイアログウィンドウを開きます。この画像には、ノード、接続線、および順序番号のみが表示されています。画像が大きすぎて 1 つのファイルに収まらない場合は、フローのセクションごとに複数の画像が作成されます。
表示オプション
ダイアグラムビューでのノードの表示方法を設定します。
- 詳細
- 各ノードの下にあるボックスでの構成の詳細を表示または非表示にします。構成の詳細には、条件とデータピルパスが含まれています。
- 注釈
- 各ノードで使用可能な注釈を表示または非表示にします。注釈は、各ノードの下に斜体のテキストとして表示されます。
サポートされているフローコンポーネント
フロー図作成ビューは、限られた選択肢のフローコンポーネントをサポートしています。ワークフロースタジオ は、サポートされていないフローコンポーネントがフローに含まれている場合、フロー図作成ビューを無効にします。
- 注釈
- フロー図作成ビューは、アクション、フローロジック、およびサブフローへの注釈の追加と編集をサポートしています。
- データストリームアクション
- フロー図作成ビューは、データストリームアクションの追加と編集をサポートしています。
- フローロジック
- フロー図作成ビューには、これらのフローロジックタイプを含むフローのみが表示されます。
- ワークフローの呼び出し
- Do the following in parallel (次を並列で操作)
- Do the following until (次を特定の項目まで操作)
- 動的フロー
- そうでない場合
- 終了フロー
- ループを終了
- 各
- フロー出力の取得
- 条件
- 意志決定
- プレースホルダー
- フロー変数の設定
- 反復をスキップ
- 試してください
- 期間の待機
- ステージ
- フロー図ビューには、フローで使用できるステージが表示されます。
- サブフロー
- フロー図ビューは、サブフローの追加と構成をサポートしています。
- トリガー
- フロー図作成ビューには、これらのトリガータイプのフローのみが表示されます。
- レコード トリガー
- 日付トリガー
- 受信メール
- Kafka メッセージ
- メトリックベース
- REST API - 非同期
- サービスカタログ
- SLA タスク
