Créez votre premier Mappage d'intérieur campus et ajoutez-y quelques bâtiments et étages à l’aide de Map Mappage d'intérieur Studio. Importez vos fichiers sources CAD et d’images Raster pour terminer la configuration de votre campus.
Avant de commencer
Installez
Mappage d'intérieur et configurez les informations de base sur votre campus, votre bâtiment ou vos étages dans Map Studio en important les sources du plan d’étage.
Remarque : Chargez et importez des fichiers sources AutoCAD (DWF ou DXF) ou d’image raster (PNG) dans Map Studio.
Avant de commencer à utiliser Map Studio, assurez-vous que vos plans d’étage respectent les directives suivantes :
Rôle requis : administrateur de carte, éditeur de carte, éditeur de carte limité
Procédure
-
Accédez à la .
-
Pour créer un campus, sélectionnez l’onglet Mise en route .
Remplissez les champs du formulaire.
Tableau 1. Ajouter une adresse
| Champ |
Description |
| Pays |
Pays ou région où se trouve le campus. |
| Nom du campus |
Nom du campus. |
| Adresse |
Adresse précise de l’emplacement du campus telle qu’elle apparaît sur la carte. |
- Facultatif :
Sélectionnez Modifier pour modifier le nom et l’adresse du campus.
-
Sélectionnez Continuer pour ajouter votre premier bâtiment.
-
Indiquez le nom du bâtiment.
L’adresse du bâtiment est renseignée.
-
Cliquez sur Continuer.
-
Entrez le nom et l’adresse du bâtiment.
-
Cliquez sur Enregistrer.

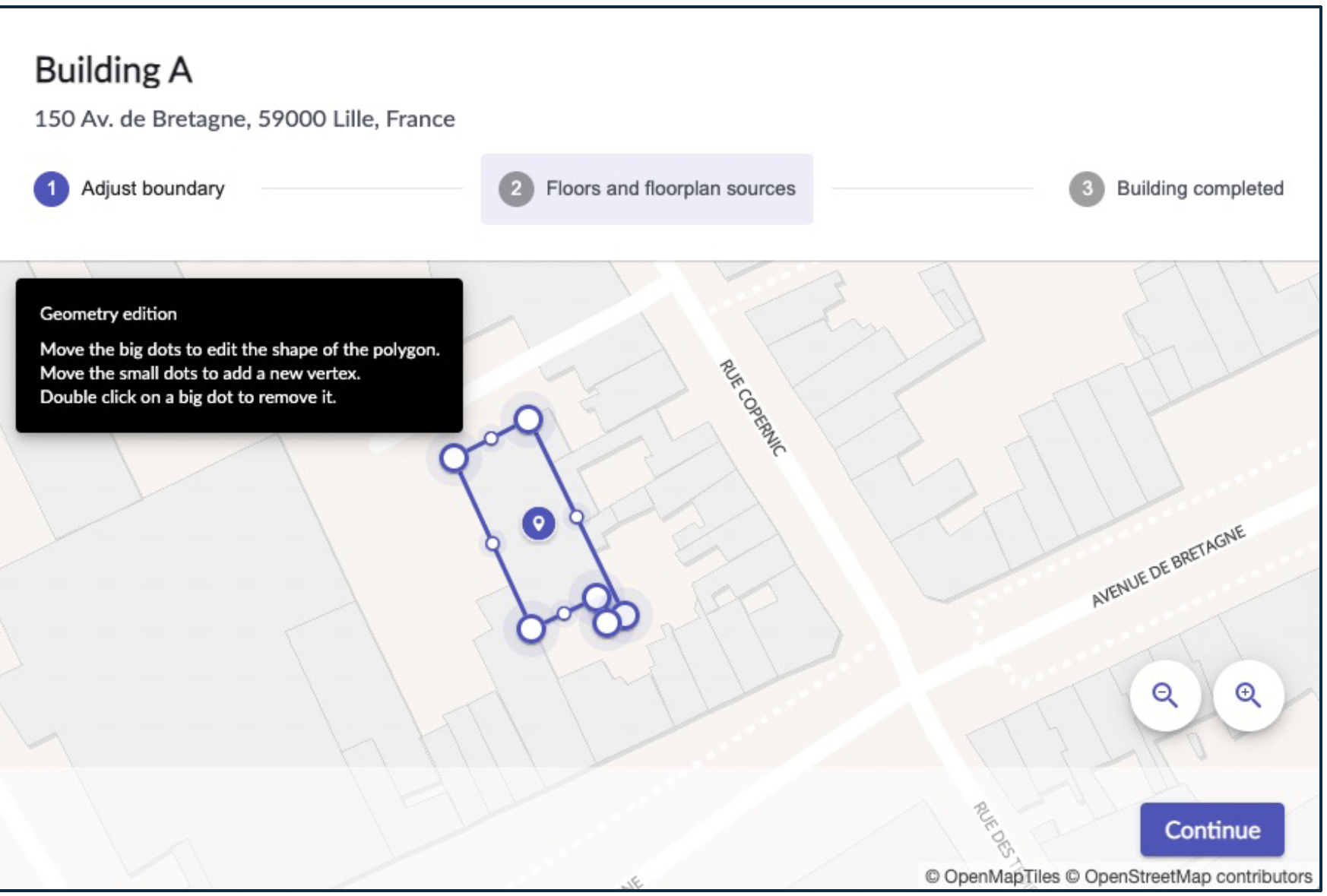

Les limites des bâtiments sont calculées automatiquement.
- Facultatif :
Si vous ne trouvez pas votre bâtiment nouvellement créé sur la carte, vous verrez l’écran suivant :
-
Sélectionnez Continuer.
Remarque : Votre polygone doit se trouver au moins autour du bâtiment. Il n’a pas besoin de correspondre à la forme exacte du bâtiment.
-
À cette étape, vous pouvez ajouter des bâtiments supplémentaires ou modifier les détails du bâtiment existant.
-
Sélectionnez +Ajouter un bâtiment pour créer des bâtiments supplémentaires sur votre campus.
-
Accédez à la pour ajouter un ou plusieurs étages à votre bâtiment.
-
Sélectionnez votre bâtiment.
Remarque : Assurez-vous de sélectionner un bâtiment car vous pouvez télécharger des fichiers au niveau du campus. Si vous sélectionnez un bâtiment, il sera visible à tous les niveaux car vous ne pouvez importer vos fichiers qu’au niveau extérieur.
-
Sélectionnez Ajouter un étage.
Renseignez les champs du formulaire
Tableau 2. Ajouter un étage
| Champ |
Description |
| Bâtiment |
Nom ou numéro du bâtiment où se trouve l’étage. |
| Numéro |
Au niveau de l’étage. Accepte un entier ou une valeur numérique. |
| Nom |
Nom ou titre de l’étage |
| Titre |
Titre affiché sur le contrôleur d’étage. |
-
Cliquez sur Créer.
-
Répétez les étapes 16 à 18 pour chaque étage de votre bâtiment.
-
Accédez à «.
Il est important que votre campus englobe ou que ses limites soient bien ajustées pour tous les bâtiments. Les limites sont automatiquement ajustées. Pour plus d'informations, consultez
Utilisation de l’éditeur de limites.
Votre campus est configuré.
-
Une fois votre campus et vos bâtiments créés, vous pouvez commencer à importer vos fichiers CAD ou vos fichiers sources de plan d’étage d’image raster.
-
Dans Map Studio, accédez à .
-
Localisez votre étage à l’endroit où vous souhaitez télécharger votre fichier CAD ou raster.
(Facultatif) À ce stade, les plans d’étage peuvent être téléchargés et importés en tant que sources AutoCAD (DXF/DWG) ou PNG (Raster image file) ou vous pouvez importer les fichiers après avoir créé un campus. Assurez-vous d’avoir examiné les directives de conception avant d’importer les sources dans Map Studio. Pour en savoir plus sur l’importation, consultez Importer des fichiers CAD dans Map Studio et Importer des fichiers Raster.
-
Après avoir importé un fichier CAD ou raster, sélectionnez Gérer le lieu de travail et sélectionnez Vue d’ensemble.
-
Sélectionnez le bâtiment que vous avez créé.
Votre carte est configurée et disponible sur Map Studio.
