Problembehandlung von Workflows

Tools zur Problembehandlung von Workflows ermöglichen Administratoren, Ausführungspfade zu isolieren, Kontexte zu vergleichen und unvollständige Aktivitäten zu verfolgen.

Die Workflow-Zeitleiste bietet eine visuelle Darstellung des Workflow, einschließlich der Übergänge und der für jede Aktivität verstrichenen Zeit. Ein Problembehandlungstool zum Hervorheben von Ausführungspfaden hilft Benutzern, eine forensische Analyse des Workflows durchzuführen. Die Hervorhebungsfunktion kann mehrere Ausführungspfade in verschiedenen Farben gruppieren und die Rollback-Verarbeitung isolieren. Verwenden Sie den Workflow-Hervorheber, um unvollständige Aufgaben und Genehmigungen zu isolieren. Sie können auch eine Funktion zum Workflow-Performance-Timing aktivieren, um langsame Workflows zu behandeln.

Problembehandlung von Ausführungspfad in Zeitleisten

Verwenden Sie die Steuerelemente in einer Workflow-Zeitleiste, um bestimmte Ausführungspfade zu isolieren oder mehrere Ausführungspfade im Laufe der Zeit zu vergleichen.

Zeitachsen demonstrieren, wie sich die Aktivitäten im Workflow im Laufe der Zeit in Relation zueinander entwickelt haben. Isolieren Sie die Ausführungspfade, und folgen Sie Übergangslinien zwischen Subflows und dem Haupt-Flow. Verarbeitungszeiten bieten eine Ansicht des Workflows, die aus dem Workflow-Diagramm nicht ersichtlich ist. Tooltips enthalten genaue Informationen zu jeder Aktivität, z. B. Dauer.

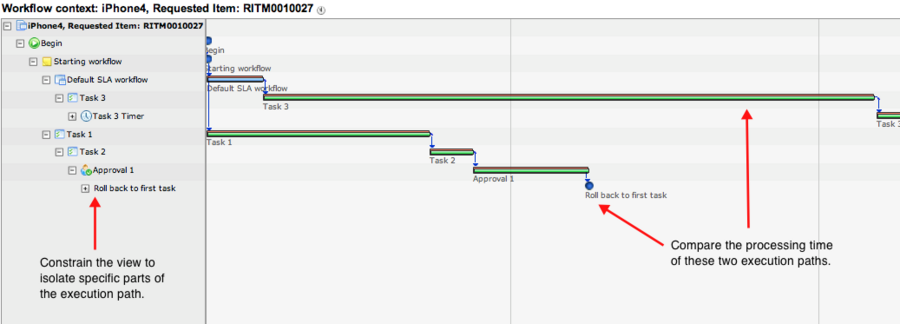

Abbildung : 1. Problembehandlung für Workflow-Zeitleiste

Ausführungsverlauftabelle

Markieren Sie Ausführungspfade und Rollbacks, um nach Aktivitäten zu suchen, die möglicherweise nicht aufgelöst wurden.

Warum und wann dieser Vorgang ausgeführt wird

Rollbacks, Abbrüche und Löschvorgänge während der Ausführung eines Workflows können dazu führen, dass einige Aktivitäten nicht vollständig abgeschlossen werden. Verwenden Sie die Hervorhebung in der Ausführungsverlauftabelle, um zu bestimmen, welche Aktivitäten im Workflow nicht aufgelöst wurden.

Prozedur

1. Führen Sie den Workflow aus.
2. Navigieren zu Workflow > Alle Kontexte.
3. Wählen Sie einen Kontext für die Problembehandlung aus.
4. Wählen Sie im Workflow-Kontextformular die zugehörige Liste für den Workflow-Aktivitätsverlauf aus.
5. Klicken Sie mit der rechten Maustaste auf eine Aktivität, und wählen Sie Workflow debuggen > Hervorhebung von Ausführungspfad ein/aus aus dem Kontextmenü.

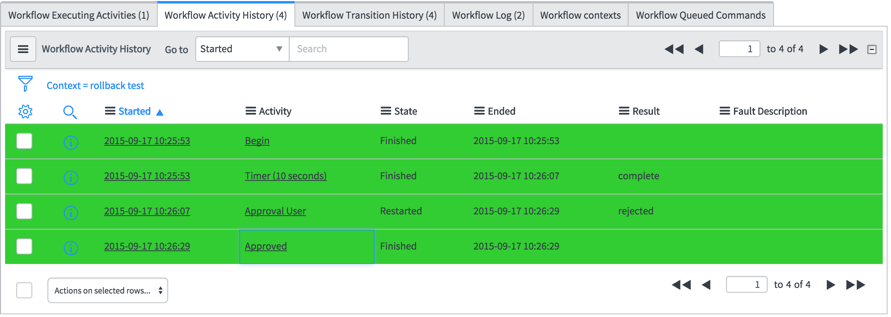

   Alle Aktivitäten in diesem Ausführungspfad werden in einer von der Plattform ausgewählten Farbe hervorgehoben. Der Debug-Pfad zeigt alle Aktivitäten an, die während des Workflows erfolgreich abgeschlossen wurden.



6. Klicken Sie mit der rechten Maustaste auf eine Rollback-Aktivität, und wählen Sie Workflow debuggen > Rollback-Hervorhebung ein/aus aus dem Kontextmenü.

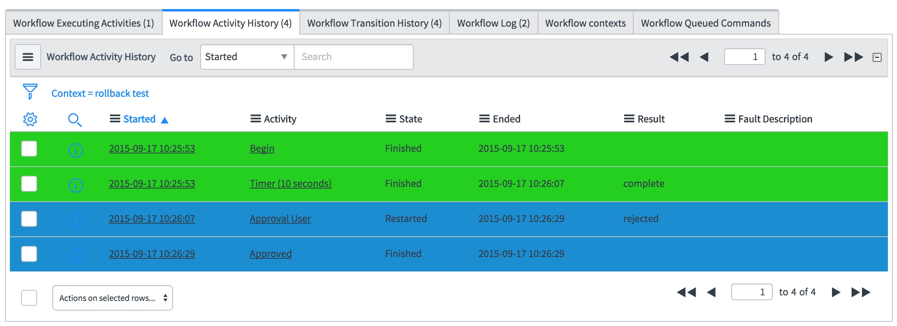

   Die Plattform hebt den Rollback-Pfad (neu gestartete Aktivitäten) in einer anderen Farbe hervor. Jede Farbe stellt eine Gruppe von Aktivitäten dar, die Teil derselben Rollback-Ausführung waren. Die Hervorhebung umfasst die Aktivität, die den Rollback ausgelöst hat. Wenn Sie mit der rechten Maustaste auf eine Aktivität klicken, die nicht Teil eines Rollbacks war, werden keine Zeilen hervorgehoben.

   Hinweis:

   Die Rollback-Aktivität selbst wird sowohl im Ausführungspfad als auch in der Rollback-Hervorhebung angezeigt.



7. Um die Hervorhebung zu entfernen, klicken Sie mit der rechten Maustaste in die Liste und wählen Sie eine Option zum Löschen des Ausführungspfads oder zum Löschen der Rollback-Hervorhebung aus.

   Sie können einzelne Rollback-Pfade oder alle Rollback-Hervorhebungen löschen.
