Couleurs dans les visualisations de données

En fonction de la visualisation des données, vous pouvez sélectionner différentes couleurs : une couleur fixe pour chaque groupe par élément, une palette de couleurs prédéfinie, un spectre couvrant les valeurs hautes et faibles, ou une seule couleur.

Par défaut, la visualisation des données utilise les couleurs définies dans le thème UX [sys_ux_theme] utilisé par l’instance. Ces couleurs sont à leur tour définies dans la table des propriétés du thème UX [sys_ux_theme_properties]. Les thèmes comprennent les couleurs suivantes :

• Couleur unique par défaut
• Palette de couleurs par défaut
• Un spectre de nuances par défaut pour une plage de couleurs

Vous pouvez créer un thème et le sélectionner pour un utilisateur spécifique ou le définir comme thème par défaut pour une instance. Pour plus d'informations, consultez Working with themes in Next Experience.

Dans une visualisation spécifique, vous pouvez remplacer les couleurs définies dans le thème UX. Définissez les couleurs dans la sous-section Couleurs de la section Présentation du panneau de configuration de la visualisation. Les options disponibles sont décrites dans la section « Créer un... » pour chaque type de visualisation.

Sélection d’une couleur de valeur unique ou d’une couleur par mesure

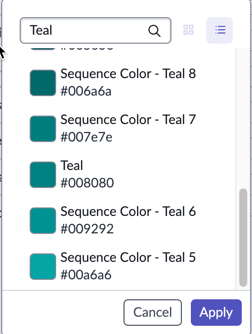

Vous pouvez sélectionner une couleur de valeur unique pour toutes les visualisations, à l’exception de la jauge et du secteur/anneau. Lorsque vous sélectionnez une seule couleur, la couleur par défaut vous est d’abord proposée. Vous pouvez choisir une couleur à la place dans le champ Couleur Définir la valeur . L’interaction avec ce champ ouvre un sélecteur dans lequel vous pouvez choisir une couleur par icône de couleur ou dans une liste. La liste affiche également une icône pour chaque entrée. Le sélecteur dispose également d’un champ de recherche. La saisie d’une valeur dans ce champ de recherche affiche une liste de couleurs filtrées par le terme de recherche, qui peut être en langage clair ou faire partie d’un code hexadécimal.

Si la visualisation des données affiche plusieurs mesures, vous pouvez sélectionner une couleur unique pour chaque mesure.

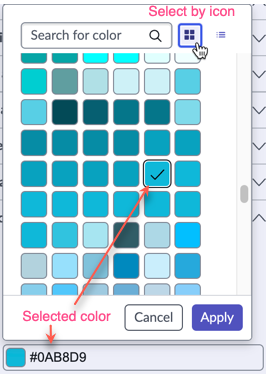

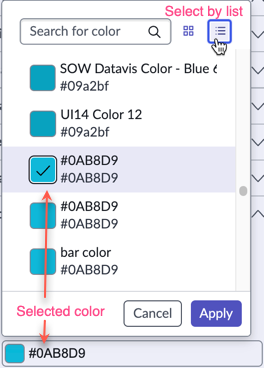

Figure 1. Sélecteur de couleurs en modes icône et liste

Règles de couleur pour les visualisations de tableau croisé dynamique, de cadran et de score unique

Les visualisations à score unique, à cadran et sous forme de tableau croisé dynamique peuvent utiliser une seule couleur définie dynamiquement lorsque les données remplissent certaines conditions. Par exemple, vous pouvez créer une règle pour afficher le score en vert pour les valeurs inférieures à 25. Pour plus d'informations, consultez Créer des règles de coloriage pour les visualisations de données.

Options de couleur pour Grouper par valeurs à partir de sources de données de table

Si vous effectuez un regroupement d’après une valeur dans une visualisation basée sur une source de données de table, vous disposez des deux options de plage de couleurs suivantes :

Palette de couleurs

Séquence de couleurs appliquée aux éléments Grouper par. Les couleurs se répètent dans l’ordre, de la valeur la plus élevée à la valeur la plus basse. Utilisez des palettes de couleurs dans les visualisations de données lorsque vous souhaitez que les couleurs indiquent l’ordre. Les visualisations qui utilisent la même palette utilisent les mêmes couleurs, quelles que soient les données qu’elles affichent.

Les palettes de couleurs sont le modèle de coloration par défaut dans une visualisation de données où un groupe par valeur est défini. Si vous ne spécifiez pas de palette de couleurs, la palette de couleurs du thème UX est utilisée.

Les palettes de couleurs autres que celles par défaut sont définies dans la table Combinaison de couleurs du graphique [pa_chart_color_schemes]. Le rôle admin ou pa_admin est requis pour créer une palette de couleurs. Pour plus d'informations, consultez Créer une combinaison de couleurs.

Dans l’exemple suivant, vous voyez deux visualisations de données qui montrent des incidents. Une visualisation montre les incidents regroupés par priorité et l’autre visualisation montre les incidents regroupés par catégorie. Les deux visualisations utilisent la palette de couleurs Bleu foncé à bleu clair (6), qui utilise six nuances de bleu. Les deux visualisations affichent les mêmes couleurs pour le même classement des valeurs, bien que les valeurs soient différentes.

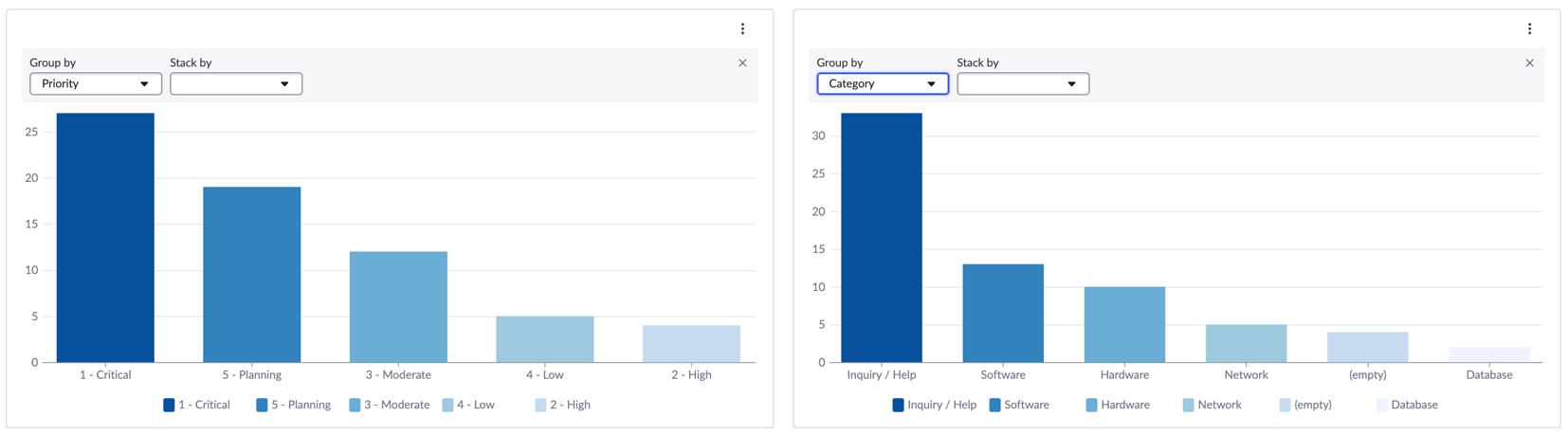

Figure 2. Palette de couleurs : bleu clair à bleu foncé

Couleurs d’éléments fixes

Les couleurs d’éléments fixes appliquent toujours la même couleur à la même valeur de regroupement ou d’empilement. Les différentes valeurs de regroupement et d’empilement dans différentes visualisations ont des couleurs différentes. Utilisez des couleurs d’élément fixes si, par exemple, vous souhaitez toujours qu’un élément comme Priorité > 1 - Critique ait la même couleur.

Important :

Les couleurs d’éléments fixes ne sont disponibles que pour les visualisations de sources de données de table.

Lorsqu’un élément apparaît pour la première fois dans une visualisation de données qui utilise des couleurs d’élément fixes, une couleur est définie pour cet élément. Par la suite, cet élément a la même couleur dans n’importe quelle visualisation de données qui l’affiche. Les couleurs sont stockées pour chaque élément dans la table Couleurs du graphique [sys_report_chart_color]. Pour changer la couleur affectée à un élément, vous devez avoir le rôle administrateur ou report_admin. Pour plus d'informations, consultez Définir les couleurs des catégories de données.

Dans l’exemple suivant, vous verrez deux visualisations de données qui montrent des incidents regroupés sous le même champ : Priorité. Les deux visualisations utilisent des couleurs d’éléments fixes. Les mêmes valeurs de priorité ont la même couleur bien qu’elles soient dans un ordre différent.

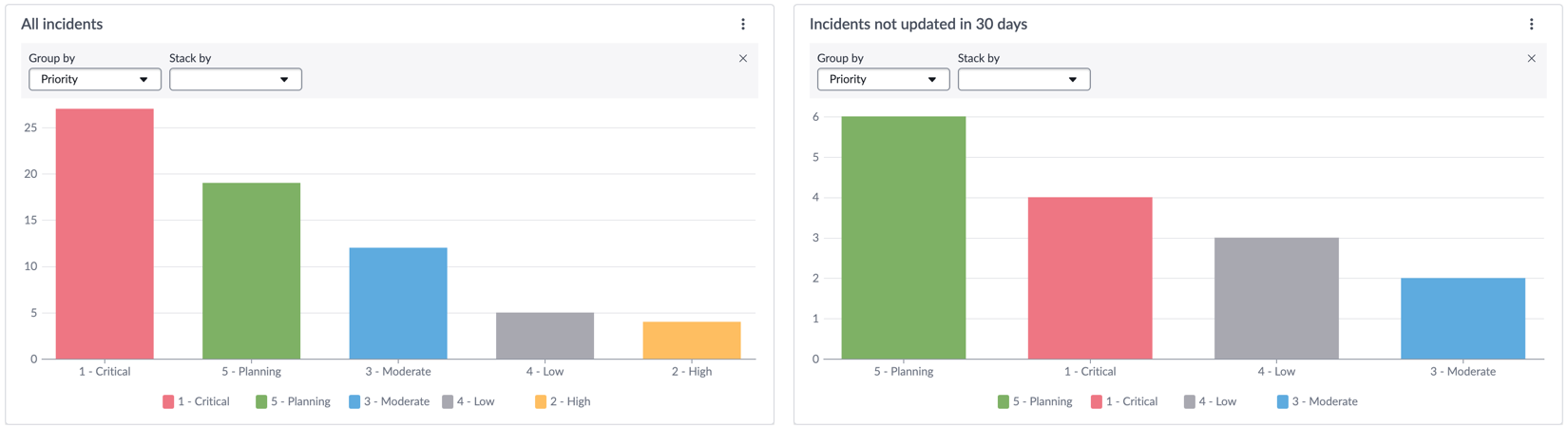

Figure 3. Couleurs d’éléments fixes : mêmes éléments, ordre différent

Dans l’exemple suivant, les visualisations de données sont regroupées par différents champs et utilisent des couleurs d’éléments fixes. Les barres sont de couleurs différentes, car chaque élément a une couleur unique.

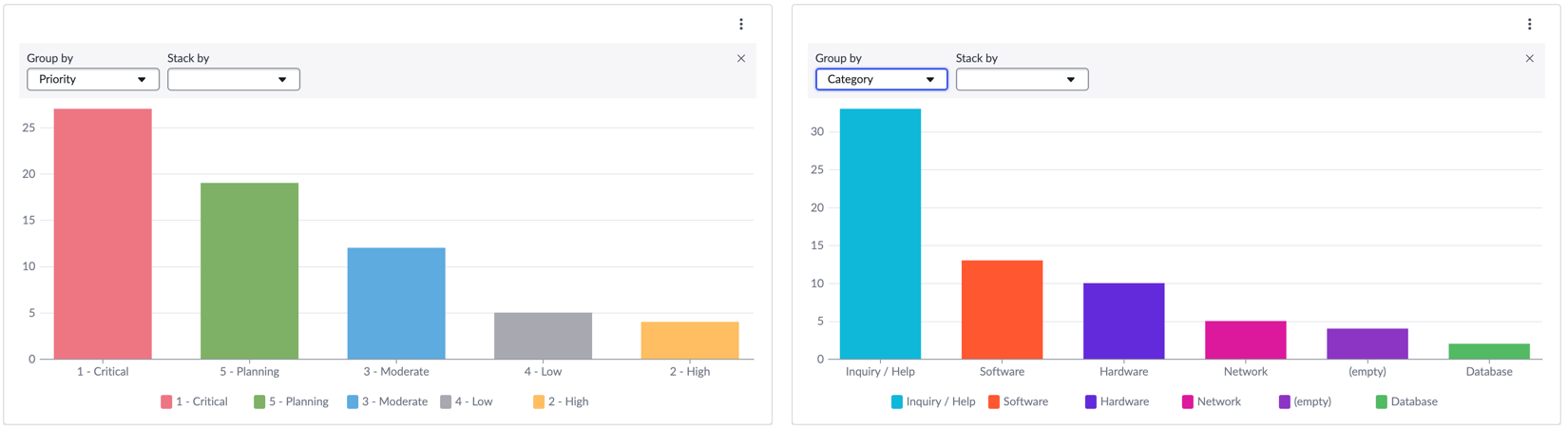

Figure 4. Couleurs des éléments fixes : différents éléments

Information associée

• Working with themes in Next Experience

Créer des règles de coloriage pour les visualisations de données

Configurez des règles d’affichage des valeurs numériques pour mettre facilement en évidence pourquoi une valeur est importante.

Avant de commencer

Rôle requis : n’importe quel rôle et droits de modification pour la visualisation

Cette tâche fait partie de la configuration des paramètres d’affichage de certaines visualisations de données.

Procédure

1. Ouvrez la visualisation de données pour modification, soit dans l’éditeur en ligne du tableau de bord, soit dans le Concepteur de visualisation.
   Pour plus d'informations, voir Modifier une visualisation de données dans un tableau de bord en ligne ou Modifier une visualisation de données dans Concepteur de visualisation.

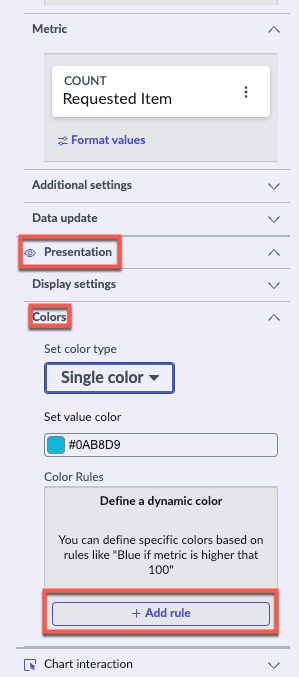

2. Dans la zone Présentation du panneau de configuration, ouvrez la section Couleurs .
3. Choisissez le type de couleur unique et sélectionnez Ajouter une règle.



4. Renseignez les champs du formulaire.

   Tableau 1. Champs de règle de couleur

   Champ	Description
   Opérateur	Opérateur utilisé lors de l’évaluation de valeurs, telles que supérieur ou entre. Par exemple, pour appliquer un style aux valeurs inférieures à 5, sélectionnez inférieur à et spécifiez une valeur 1 de 5.
   Valeur 1	Numéro par rapport auquel évaluer les valeurs des cellules. Lorsque la valeur Opérateur est comprise entre les deux, entrez la valeur inférieure dans le champ Valeur 1 . Remarque : La règle de couleur est appliquée aux valeurs agrégées. Lorsque vous créez des règles basées sur une valeur de durée, spécifiez la durée en secondes.
   Valeur 2	La valeur maximale pour correspondre à cette règle. Ce champ s’affiche uniquement lorsque la valeur de l’opérateur est comprise entre .
   Couleur de la police	Couleur de police à appliquer aux valeurs qui correspondent à cette règle.
   Ordre des règles (facultatif)	Valeur numérique qui détermine l’ordre dans lequel les règles s’appliquent. Les règles sont évaluées de la valeur la plus basse à la valeur la plus élevée. Par exemple, vous avez une règle qui applique la couleur bleue à la valeur 7, et une deuxième règle qui applique la couleur rouge aux valeurs comprises entre 1 et 10. Si vous souhaitez que le chiffre 7 apparaisse en bleu, la valeur d’ordre de règle pour la première règle doit être plus élevée afin que la deuxième règle ne le remplace pas. Si vous ne spécifiez pas d’ordre des règles, les règles de coloration sont appliquées dans l’ordre dans lequel elles ont été créées.

5. Sélectionnez Appliquer pour enregistrer la règle.
   Créez une nouvelle règle ou revenez au Concepteur de visualisation.
