次世代 Cisco ファイアウォールの検出

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：5分

    • ServiceNow ディスカバリー アプリケーションは、次世代 Cisco ファイアウォールパターンを使用してCiscoファイアウォールを検索します。 これらのリソースを検出するには、ServiceNow Storeからディスカバリーとサービスマッピングパターンアプリケーションを更新する必要があります。

    ディスカバリーパターンでは、一連の SNMP コールを使用して Cisco ファイアウォールを検索します。ディスカバリー では、パターンを使用して水平ディスカバリーを実行します。

    このパターンを ServiceNow AI Platform® で使用するには、Madrid リリース以降を使用します。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

    必須条件

    • ネットワークファイアウォールデバイスに、SNMP アクセス権があることを確認します。
    • ServiceNow インスタンスで、SNMP 認証情報を構成します。詳細については、「SNMP credentials」を参照してください。
    • Cisco デバイスの SNMP システム OID レコードを ServiceNow インスタンスに追加します。次を更新します。
      • 分類子：Cisco ファイアウォール
      • クラス：Cisco ファイアウォールデバイス
    • パターンを次のように展開します。
      1. ServiceNow Store からファイアウォール拡張クラスをダウンロードしてインストールします。アプリでは、ネットワークファイアウォールディスカバリーに必要な新しい CMDB クラスを追加します。
      2. ServiceNow Store から ディスカバリーとサービスマッピングパターン アプリケーションをダウンロードしてインストールします。
      3. パターンを適切な MID サーバー と同期します。

    水平ディスカバリー中にディスカバリーによって収集されるデータ

    ディスカバリー は、次世代 Cisco ファイアウォールパターンの実行時に、 CMDB にデータを入力します。

    表 : 1. Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco]
    フィールド 説明
    シリアル番号 [serial_number] デバイスのシリアル番号。
    名前 [name] このマネージドノードに管理上割り当てられた名前。慣例により、これはノードの完全修飾ドメイン名 (FQDN) です。
    IP アドレス [ip_address] デバイスの IP アドレス。
    ファームウェアバージョン [firmware_version] ファームウェアバージョン。
    完全修飾ドメイン名 [fqdn] デバイスの FQDN。
    メーカー [manufacturer] デバイスのメーカー。
    モデル ID [model_id] デバイスのモデル名。
    ハーウェア OS [hardware_os] ハードウェアで実行されているオペレーティングシステム (OS)。
    ハードウェア OS バージョン [hardware_os_version] ハードウェアで実行されている OS バージョン。
    説明 [short_description] Cisco デバイスの簡単な説明。
    運用ステータス [operational_status] デバイスの状態がアクティブかどうかを示します。
    ハードウェアステータス [hardware_status] リソースの現在のステータスの詳細な説明。
    表 : 2. IP アドレス [cmdb_ci_ip_address]
    フィールド 説明
    IP アドレス [ip_address] Cisco ファイアウォールの IP アドレス。
    ネットマスク [netmask] Ciscoファイアウォールのネットマスク。
    ニック [nic] ネットワークアダプタ [cmdb_ci_network_adapter] テーブルを参照します。
    表 : 3. ネットワークアダプタ [cmdb_ci_network_adapter]
    フィールド 説明
    IP アドレス [ip_address] ネットワークアダプターの IP アドレス。
    エイリアス [alias] ユーザーが割り当てたネットワークアダプターの名前。
    ネットマスク [netmask] ネットワークアダプターのネットマスク。
    MAC アドレス [mac_address] ネットワークアダプターの MAC アドレス。
    名前 [name] ネットワークアダプターの名前。
    構成アイテム (CI) [cmdb_ci] Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco] テーブルを参照します。
    表 : 4. DNS 名 [cmdb_ci_dns_name]
    フィールド 説明
    名前 [name] ドメイン名システムの名前 (DNS)。
    IP アドレス [ip_address] DNS の IP アドレス。

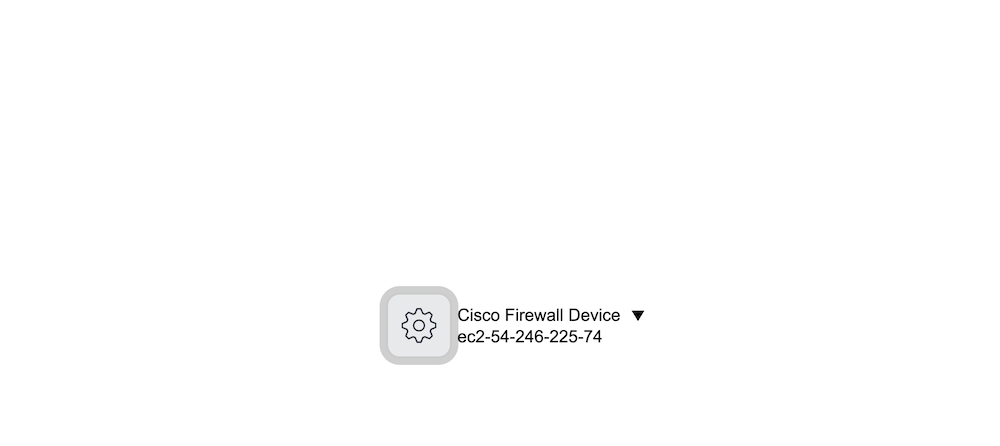

    Cisco ファイヤーウォールデバイス CI 上のこの 依存関係ビュー マップでは、Cisco ファイアウォールデバイスを表示します。
    依存関係ビューマップ上の CI および接続

    CI リレーションシップ

    以下の関係は、 Cisco ファイアウォールディスカバリーをサポートするために作成されています。

    CI 関係 CI
    Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco] Owns::Owned by IP アドレス [cmdb_ci_ip_address]
    Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco] Owns::Owned by ネットワークアダプタ [cmdb_ci_network_adapter]
    Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco] Uses::Used by ルーターインターフェイス [dscy_router_interface]
    IP アドレス [cmdb_ci_ip_address] 参照 ネットワークアダプタ [cmdb_ci_network_adapter]
    ネットワークアダプタ [cmdb_ci_network_adapter] Owns::Owned by IP アドレス [cmdb_ci_ip_address]
    ネットワークアダプタ [cmdb_ci_network_adapter] 参照 Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco]
    ルーターインターフェイス [dscy_router_interface] 参照 Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco]
    シリアル番号 [cmdb_serial_number] 参照 Cisco ファイアウォールデバイス [cmdb_ci_firewall_device_cisco]
