Dell EMC Isilon ディスカバリー
ServiceNow ディスカバリー アプリケーションでは、Dell EMC Isilon パターンを使用して、Dell EMC Isilon のコンポーネントを検索します。 これらのリソースを検出するには、ServiceNow Storeからディスカバリーとサービスマッピングパターンアプリケーションを更新する必要があります。
ITOM ヴィジビリティ で検出できるデバイスとアプリケーションの詳細なリストについては、「ITOM ヴィジビリティ により検出された製品に関する詳細情報」を参照してください。
ストアでアプリを要求する
ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。
必須条件
- SNMP コミュニティ認証情報の作成
- Isilon クラスターの SNMP コミュニティ認証情報を作成します。ディスカバリープロセスは、SNMP ベースのクエリを使用してアプリケーションを Isilon クラスターとして分類することから始まります。詳細については、「SNMP credentials」の SNMP コミュニティ認証情報を参照してください。
- Dell EMC Isilon ユーザーの権限とロールを確認する
- アプリケーションが Isilon クラスターに分類されると、ディスカバリープロセスが REST クエリを使用して、クラスターに関する情報を検索します。次の REST API エンドポイントを Dell EMC Isilon ユーザーに提供します。
- "https://" + $host + ":8080/platform/3/cluster/config”
- "https://" + $host + ":8080/platform/3/network/interfaces”
- "https://" + $host_ip + ":8080/platform/3/cluster/nodes/”
- “https://” + $host + ":8080/platform/3/zones”
- "https://" + $host + ":8080/platform/3/network/pools”
- "https://" + $host + ":8080/platform/3/storagepool/nodepools”
- "https://" + $host + ":8080/platform/3/storagepool/storagepools”
- "https://" + $host + ":8080/platform/3/protocols/nfs/exports”
- "https://" + $host + ":8080/platform/3/protocols/smb/shares"
Dell EMC Isilon ユーザーには、次のロールも必要です。- ISI_PRIV_LOGIN_PAPI
- ISI_PRIV_AUTH
- ISI_PRIV_DEVICES
- ISI_PRIV_NETWORK
- ISI_PRIV_NFS
- ISI_PRIV_SMARTPOOLS
- ISI_PRIV_SMB
- ベーシック認証情報の作成
- ServiceNow プラットフォームの Credentials モジュールで、同じ Dell EMC Isilon ユーザーのベーシック認証の認証情報を作成します。詳細については、「Basic authentication credentials」を参照してください。
Dell EMC Isilon についてディスカバリーによって収集されるデータ
ディスカバリーは、EMC Isilon パターンの実行時に、CMDB にデータを入力します。
| テーブルとフィールド | 説明 |
|---|---|
| ストレージサーバー [cmdb_ci_storage_server] | Isilon クラスターをホストするサーバー。 |
| short_description | Isilon サーバーのインストール中に設定された説明。 |
| firmware_version | Isilon サーバーにインストールされているファームウェアのバージョン |
| ip_address | Isilon サーバーの IP アドレス。 |
| manufacturer | デバイスを製造した会社：EMC。 |
| model_id | 事前設定されている、デバイスの識別文字列。 |
| host_name | Isilon サーバーのホスト名。 |
| ストレージクラスター [cmdb_ci_storage_cluster] | Isilon サーバーで形成されるクラスターの名前と IP アドレス。 |
| name | |
| ip_address | |
| ストレージクラスターノード [cmdb_ci_storage_cluster_node] | Isilon ストレージクラスターに含まれているノードの名前とその他の属性。 |
| name | |
| cluster | |
| operational_status | |
| ストレージノード要素 [cmdb_ci_storage_node_element] | ストレージクラスターによってホストされる物理ノードの名前とその他の属性。 |
| name | |
| manufacturer | |
| cpu_type | |
| model_id | |
| ネットワークアダプタ [cmdb_ci_network_adapter] | クラスターノードにインストールされているネットワークアダプタがアクティブかどうかを示す属性。 |
| active | |
| name | |
| ip_address | |
| netmask | |
| IP アドレス [cmdb_ci_ip_address] | クラスターノードの IP アドレスの属性。 |
| name | |
| netmask | |
| ディスク [cmdb_ci_disk] | Isilon サーバーにインストールされているストレージディスク。 |
| device_id | |
| name | |
| model_id | |
| インターフェイス | |
| disk_interface | |
| ストレージファイル共有 [cmdb_ci_storage_fileshare] | ファイル共有サーバー属性。 |
| path | |
| name | |
| fileshare_id | |
| correlation_id | |
| ストレージボリューム [cmdb_ci_storage_volume] | ストレージクラスターに属するストレージボリュームの属性。 |
| media_type | |
| object_id | |
| size_bytes | |
| free_space_bytes | |
| ストレージプール [cmdb_ci_storage_pool] | |
| pool_id | ストレージクラスターが属するストレージプールの属性。 |
| free_space_bytes | |
| size_bytes | |
| name | |
| object_id | |
| シリアル番号 [cmdb_serial_number] | ストレージノードのシリアル番号の属性。 |
| serial_number | |
| serial_number_type | |
| valid | |

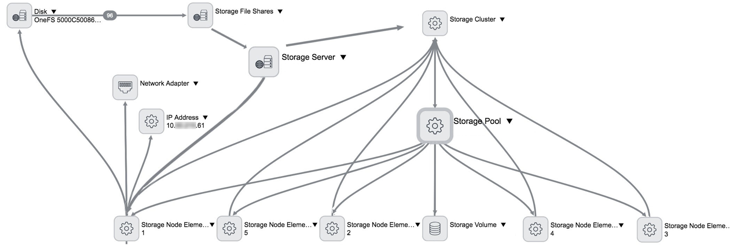

次の図は、Isilon ディスカバリーに含まれている CI を示しています。 図 : 1. Isilon コンポーネントを示す依存関係ビュー
注:
この依存関係ビューマップは、わかりやすくするために簡略化されています。Isilon 展開には、さらに多くの CI を含めることができます。
CI 関係
| CI | 関係性/参照 | CI |
|---|---|---|
| cmdb_ci_storage_server | Runs on::Runs | cmdb_ci_storage_cluster |
| cmdb_ci_storage_server | Allocated to::Allocated from | cmdb_ci_storage_node_element |
| cmdb_ci_storage_cluster_node | Cluster of::Cluster | cmdb_ci_storage_cluster (cluster を参照) |
| cmdb_ci_storage_cluster_node | Hosted on::Hosts | cmdb_ci_storage_node_element (server を参照) |
| cmdb_ci_storage_node_element | Managed by::Manages | cmdb_ci_storage_cluster |
| cmdb_ci_network_adapter | Owns::Owned by | cmdb_ci_storage_node_element (cmdb_ci を参照) |
| cmdb_ci_network_adapter | Used by::Uses | cmdb_ci_storage_server (cmdb_ci 参照) |
| cmdb_ci_ip_address | Owns::Owned by | cmdb_ci_storage_node_element |
| cmdb_ci_ip_address | Used by::Uses | cmdb_ci_storage_server |
| cmdb_ci_disk | Contains::Contained by | cmdb_ci_storage_node_element (computer を参照) |
| cmdb_ci_storage_fileshare | Provided by::Provides | cmdb_ci_storage_server |
| cmdb_ci_storage_fileshare | Allocated from::Allocated to | cmdb_ci_storage_volume |
| cmdb_ci_storage_volume | Uses::Used by | cmdb_ci_storage_server |
| cmdb_ci_storage_volume | Owns::Owned by | cmdb_ci_storage_cluster |
| cmdb_ci_storage_pool | Owns::Owned by | cmdb_ci_storage_cluster (hosted_by を参照) |
