次世代 Fortinet ネットワークファイアウォール SNMP ベースのディスカバリー

ディスカバリーとサービスマッピングパターン アプリケーションは、次世代の Fortinet ネットワークファイアウォールパターンを使用して、一連の SNMP コールを通じてFortinetファイアウォールを検索します。 これらのリソースを検出するには、ServiceNow Storeからディスカバリーとサービスマッピングパターンアプリケーションを更新する必要があります。

次世代 Fortinet ネットワークファイアウォールパターンでは、一連の SNMP コールを使用して Fortinet ファイアウォールを検索します。 ディスカバリー パターンを使用して水平ディスカバリーを実行します。

注:

REST ベースの Fortinet ファイアウォールディスカバリー方法のみが FortiGate VDOM を検索します。SNMP ベースの Fortinet ファイアウォールディスカバリー方法では検出されません。 REST ベースの Fortinet ファイアウォールと FortiGate Virtual Domains (VDOM) ディスカバリーの詳細については、「 Fortinet ファイアウォールと FortiGate VDOM REST ベースのディスカバリー」を参照してください。

ストアでアプリを要求する

ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

検出可能な Fortinet ファイアウォールとそのバージョンについては、「 ITOM ヴィジビリティ により検出された製品に関する詳細情報」を参照してください。

必須条件

アプリケーションが最新の状態であることを確認する

• ディスカバリーとサービスマッピングパターン
• CMDB CI クラスモデル

SNMP アクセスを確保する

Fortinet ファイアウォールデバイスに SNMP アクセス権があることを確認します。

SNMP 認証情報の設定

ServiceNow インスタンスで、SNMP 認証情報を構成します。詳細については、「SNMP credentials」を参照してください。

SNMP システム OID レコードを ServiceNow インスタンスに追加

Fortinet デバイスの SNMP システム OID レコードを ServiceNow インスタンスに追加します。次を更新します。

• 分類子：Fortinet ファイアウォール
• クラス：Fortinet ファイアウォールデバイス

水平ディスカバリーの実行

詳細については、「ネットワーク内でのディスカバリーの実行」を参照してください。

水平ディスカバリー中にディスカバリーによって収集されるデータ

ディスカバリー は、次世代 Fortinet ネットワークファイアウォールパターンの実行時に、 CMDB にデータを入力します。

表 : 1. Fortinet ファイアウォールクラスター [cmdb_ci_firewall_cluster_fortinet]

フィールド	説明
名前 [name]	ホスト名。
完全修飾ドメイン名 [fqdn]	完全修飾ドメイン名。
IP アドレス [ip_address]	IP アドレス。
メーカー [manufacturer]	デバイスのメーカー。
説明 [short_description]	Fortinetファイアウォールクラスターの簡単な説明。
モデル番号 [model_number]	デバイスのモデル番号。
ハードウェアオペレーティングシステム [hardware_os]	ハードウェアで実行されている OS。
ハードウェア OS バージョン [hardware_os_version]	ハードウェアで実行されている OS バージョン。

表 : 2. Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]

フィールド	説明
名前 [name]	ホスト名。
シリアル番号 [serial_number]	デバイスのシリアル番号。
完全修飾ドメイン名 [fqdn]	完全修飾ドメイン名。
運用ステータス [operational_status]	デバイスの状態がアクティブかどうかを示します。
IP アドレス [ip_address]	IP アドレス。
メーカー [manufacturer]	デバイスのメーカー。
説明 [short_description]	デバイスの簡単な説明。
モデル番号 [model_number]	デバイスのモデル番号。
ファームウェア [firmware_version]	ファームウェアバージョン。
ハードウェアオペレーティングシステム [hardware_os]	ハードウェアで実行されている OS。
ハードウェア OS バージョン [hardware_os_version]	ハードウェアで実行されている OS バージョン。

表 : 3. IP アドレス [cmdb_ci_ip_address]

フィールド	説明
IP アドレス [ip_address]	Fortinet ファイアウォールの IP アドレス。
ネットマスク [netmask]	Fortinetファイアウォールのネットマスク。

表 : 4. ネットワークアダプタ [cmdb_ci_network_adapter]

フィールド	説明
IP アドレス [ip_address]	ネットワークアダプターの IP アドレス。
ネットマスク [netmask]	ネットワークアダプターのネットマスク。
エイリアス [alias]	ユーザーが割り当てたネットワークアダプターの名前。
MAC アドレス [mac_address]	ネットワークアダプターの MAC アドレス。
名前 [name]	ネットワークアダプターの名前。

表 : 5. DNS 名 [cmdb_ci_dns_name]

フィールド	説明
名前 [name]	ドメイン名システムの名前 (DNS)。
IP アドレス [ip_address]	DNS の IP アドレス。

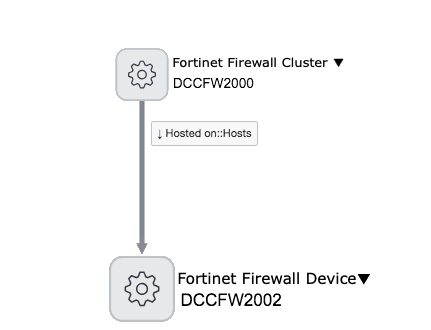

Fortinet ファイアウォールデバイス CI 上のこの依存関係ビューマップには、属する Fortinet ファイアウォールクラスターが表示されます。

CI リレーションシップ

以下の関係は、 Fortinet ファイアウォールディスカバリーをサポートするために作成されています。

CI	関係	CI
Fortinet ファイアウォールクラスター [cmdb_ci_firewall_cluster_fortinet]	拡張元	ファイアウォールクラスター [cmdb_ci_firewall_cluster]
Fortinet ファイアウォールクラスター [cmdb_ci_firewall_cluster_fortinet]	Hosted on::Hosts	Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]
Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]	拡張元	ファイアウォールデバイス [cmdb_ci_firewall_device]
Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]	Owns::Owned by	IP アドレス [cmdb_ci_ip_address]
Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]	Owns::Owned by	ネットワークアダプタ [cmdb_ci_network_adapter]
Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]	Uses::Used by	ルーターインターフェイス [dscy_router_interface]
IP アドレス [cmdb_ci_ip_address]	参照	ネットワークアダプタ [cmdb_ci_network_adapter]
ネットワークアダプタ [cmdb_ci_network_adapter]	Owns::Owned by	IP アドレス [cmdb_ci_ip_address]
ネットワークアダプタ [cmdb_ci_network_adapter]	参照	Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]
ルーターインターフェイス [dscy_router_interface]	参照	Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]
シリアル番号 [cmdb_serial_number]	参照	Fortinet ファイアウォールデバイス [cmdb_ci_firewall_device_fortinet]
