ネットワークディスカバリー
ネットワーク ディスカバリー では、組織内の内部 IP ネットワークおよびサブネットが検出されます。
ネットワークディスカバリーの仕組み
ディスカバリー は収集した情報を使用して、CMDB 内のルーターとレイヤー 3 スイッチを更新します。開始 (またはシード) ルーターの構成可能リストでスキャンを開始する単一の MID サーバーは、ネットワーク ディスカバリー を実行します。通常、開始ルーターはネットワーク内のすべての MID サーバーホストマシンで使用されるデフォルトルーターですが、任意のルーターを指定することもできます。MID サーバーは開始ルーターのルーターテーブルを使用して、ネットワーク内の他のルーターを検出します。MID サーバーは、検出したルーターテーブルを使用して他のルーターを検出し、ネットワークを介して広がります。これは、すべてのルーターとスイッチが探索されるまで続きます。
ネットワーク ディスカバリー を実行した後、検出した IP ネットワークをディスカバリースケジュールで使用する IP アドレス範囲セットに変換して、構成アイテム (CI) を検出します。
SNMP 認証情報を設定し、SNMP アクセス用にポート 161 を開いたままにします。
ネットワークディスカバリーのプロパティ
| フィールド | 説明 |
|---|---|
| glide.discovery.bgp_router_disable | BGP ルーター探索の無効化：BGP プロトコルを実行しているルーターの検出時に、SNMP：ルーティングプローブまたはパターンの実行を無効にします。通常、BGP ルーティングテーブルのサイズは巨大で、また一般的にそのようなルーターはさらなるネットワークディスカバリーが意味を持たない、大規模ネットワークのエッジでのみ稼働しているため、そのような探索は非アクティブになっています。組織が比較的小規模なネットワーク間のエッジルーターとして BGP ルーターのみを使用している場合に (1 つの敷地のビル間など)、この値に「false」を指定できます。 BGP 対応デバイスの水平レイヤー 2 ディスカバリー中に [discovery_device_neighbors] テーブルに入力する必要がある場合は、BGP ルーター探索の無効化プロパティを [いいえ] に設定します。このプロパティを有効にすると、MID サーバーでメモリ不足などのパフォーマンスの問題が発生する可能性があることに注意してください。
|
| glide.discovery.debug.network_discovery | ネットワークディスカバリーデバッグ：インスタンスのすべての Network ディスカバリー アクティビティの拡張ロギングを有効にします。
|
| glide.discovery.discoverable.network.max.netmask.bits | 検出可能ネットワークの最大ネットマスクサイズ (ビット)：ネットワーク ディスカバリー によって検出されるネットワークの正規ネットマスクにおける最大ビット数。「正規」ネットマスクとは、バイナリの後部が 0 で終わる文字列で表されるネットマスクのことです。たとえば、255.255.255.0 は正規で、255.255.255.64 は非正規です。通常のネットワークは、一般的に 10.0.0.0/24 のように表現されます。これは、ネットワークアドレスが 10.0.0.0 で、ネットマスクが 255.255.255.0 であるという意味です。ビット数が大きいほど、ネットワークに含まれるアドレスの数が少ないことを意味します。たとえば、ネットワーク 10.128.0.128/30 は 4 つのアドレスを有します。1 つはネットワークアドレス (10.128.0.128)、1 つはブロードキャストアドレス (10.128.0.131)、そして 2 つは使用可能アドレス (10.128.0.129 および 10.128.0.130) です。一般的に小さなネットワークでは、ネットワーク機器がループバックアドレスを提供するように設定されるか、またはネットワークが厳格にポイントツーポイント接続で使用されます。通常、ネットワーク ディスカバリー でこのようなネットワークを検出する必要はないため、そのようなネットワークをフィルタリングして除外するために役立ちます。このプロパティに 1～32 の値を設定することで、検出する正規ネットワークのサイズを制限することができます。その他の値を設定すると、すべてのネットワークが検出されます。非正規ネットワークは常に検出されます。デフォルト値は 28 です。この場合、8 個以下のアドレスを持つ正規ネットワークは検出されません。
|
| glide.discovery.network_owner_method | ネットワークルーターの選択方法：このプロパティには、特定の IP ネットワークに関連付けるルーターの選択 (Network ディスカバリー 時) に利用する手段を指定します。可能な値は次のとおりです。
|
| glide.discovery.physical_interface_types | 物理インターフェイスのタイプ：ネットワークディスカバリーの目的で、「物理」とみなすインターフェイスタイプのリスト (カンマ区切り形式)。ルーター (ルーティング可能なデバイス) にこのタイプのインターフェイスがある場合、そのインターフェイスに接続されているネットワークはそのデバイスにローカル接続されているとみなされます。デフォルトのインターフェイスタイプには、イーサネット、802.11、およびトークンリングが含まれています。インターフェイスタイプ番号は、SNMP MIB-2、特に OID 1.3.6.1.2.1.2.2.1.3 に定義されています。
|
| glide.discovery.switch_interface_types | スイッチインターフェイスタイプ：考慮されるインターフェイスタイプのリスト (カンマ区切り形式)。インターフェイスタイプ番号は、SNMP MIB-2、特に OID 1.3.6.1.2.1.2.2.1.3 に定義されています。このリストに表示されていないインターフェイスタイプを持つデバイスは、ルーターとして分類されます (ルーティングを有している場合)。インターフェイスタイプ番号の完全なリストを見るには、IANA Web サイトにアクセスし、「ifType definitions」のセクションをご覧ください。
|
学習する
ネットワークディスカバリーの実行
ディスカバリー スケジュールからネットワーク ディスカバリー を構成します。
始める前に
SNMP 認証情報を設定し、SNMP アクセス用にポート 161 を開いたままにします。
必要なロール：なし
手順
-
組織に追加のプライベート IP アドレスがある場合は、[新規] をクリックして追加します。

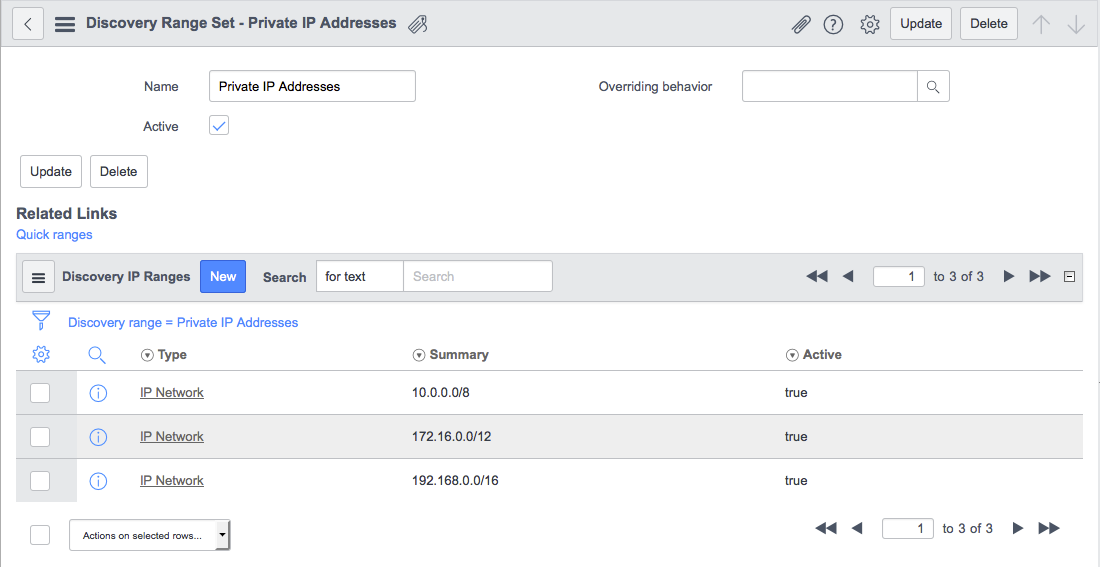

図 : 1. プライベート IP アドレス -
[ディスカバリー範囲セット] リストのスケジュールに開始ルーターを追加します。
- [ネットワークディスカバリー (自動開始ルーター)] リンクをクリックして、ネットワーク内の各 MID サーバーについて開始ルーターをリストに入力します。
- [編集] をクリックして、リストのルーターを追加または削除します。

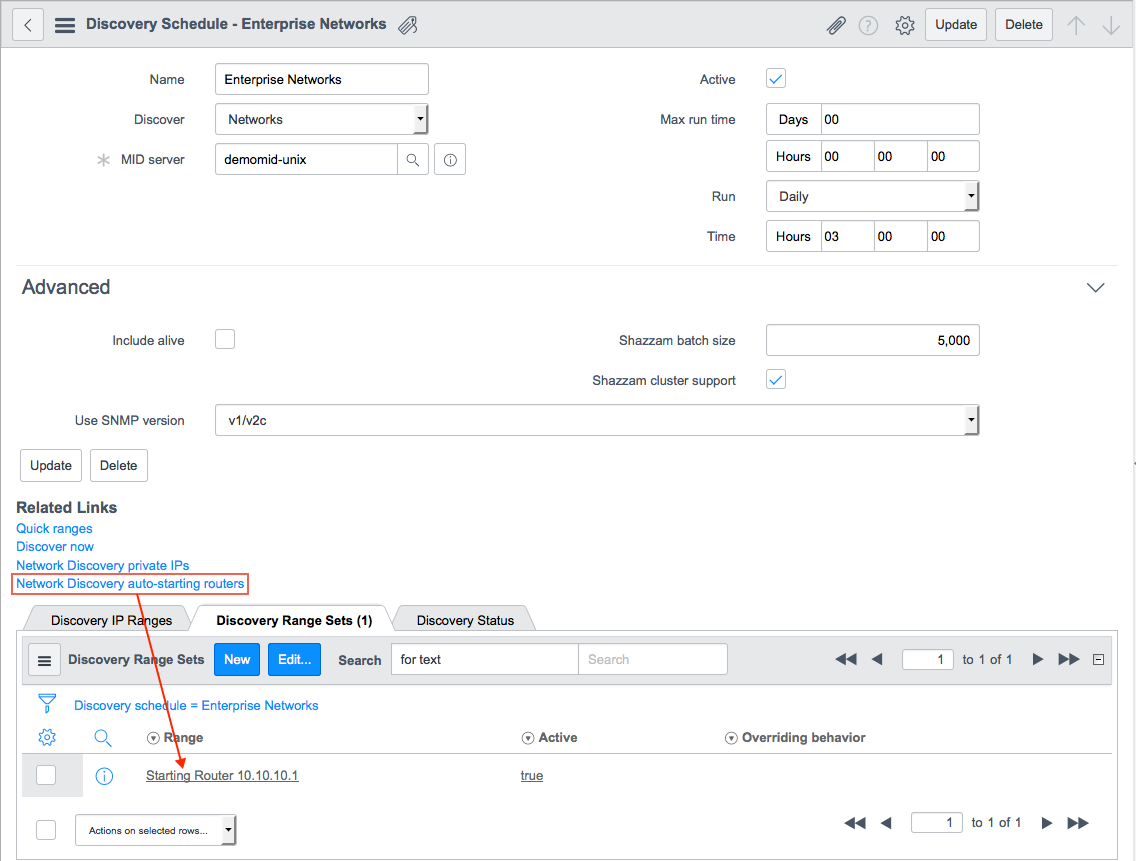

図 : 2. ネットワークディスカバリースケジュール
IP ネットワークのディスカバリー範囲セットへの変換
ネットワーク ディスカバリー を実行した後、他のデバイスの検出に使用するために、検出された IP ネットワークを範囲セットに変換する必要があります。
始める前に
手順
-
次のフィールド値が入力されていることを確認します。
- [ステータス]：準備完了
- [検出]：オン (true)
- [ルーター]：リストからルーターを選択します。このフィールドは空にしないでください。ネットワーク ディスカバリー によって IP ネットワークが作成された場合、これらのフィールドは [IP ネットワーク] 関連リストに自動的に入力されます。ただし、IP ネットワークを手動で入力していて、IP ネットワークを範囲セットに手動で変換する場合は、これらのフィールドを適宜編集する必要があります。

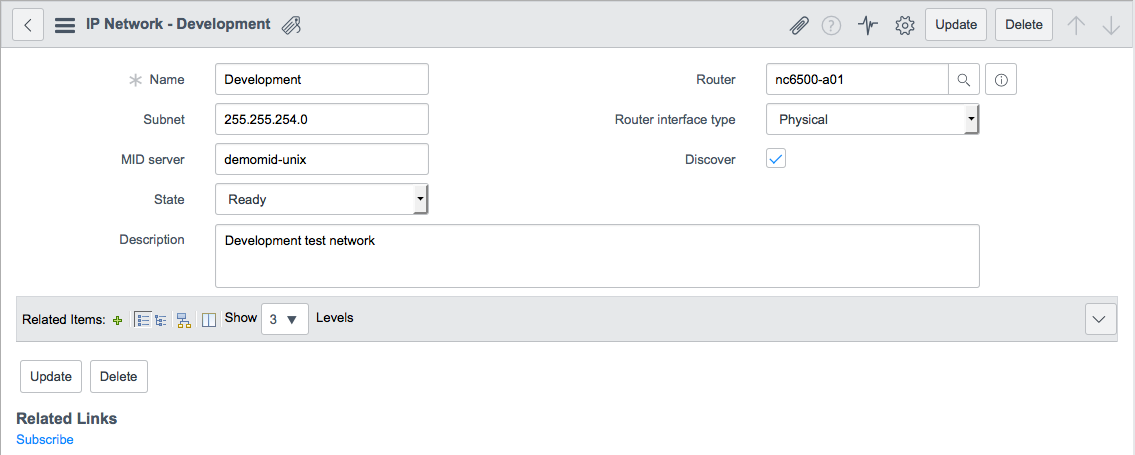

図 : 3. IP ネットワークフォーム
-
[関連リンク] で [範囲セットの作成] をクリックします。
この機能を使用して、リスト内のすべての IP ネットワークを範囲セットに変換します。

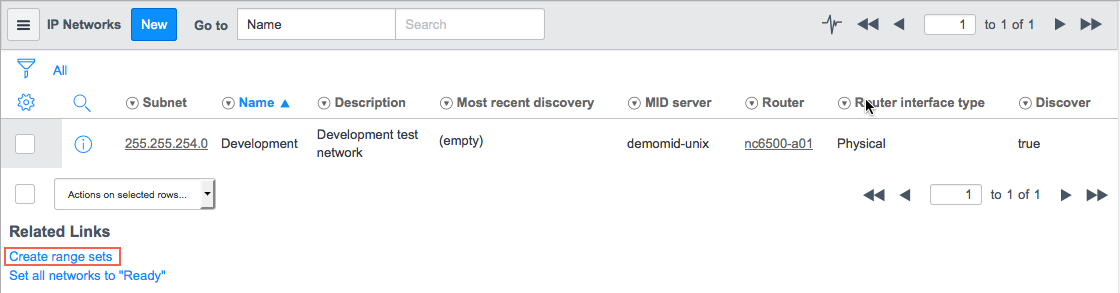

図 : 4. IP ネットワークリスト ディスカバリーステータスページが表示され、変換の進行状況が表示されます。すべてのネットワークが変換されるまで、システムは [開始] と [完了] の IP ネットワーク数をインクリメントします。
次のタスク
ディスカバリースケジュールへのディスカバリー範囲セットの追加
ネットワークディスカバリーからディスカバリー範囲セットを作成したら、そのセットをディスカバリースケジュールに追加します。このプロセスでは、Shazzam プローブがスキャンできる IP アドレスの範囲を絞り込みます。動作を追加することもできます。
