アプリケーションサービスマップのビューの変更
マップビューをカスタマイズして、関連情報を表示し、表示をわかりやすくします。
始める前に
このタスクについて
- マップ内を移動しやすくする。
- 関係のない情報を非表示にする。
- 重要な情報を表示する。
マップをカスタマイズしたときに表示または非表示にする属性は完全には削除されません。必要に応じて再度、表示または非表示にすることができます。マップビューへの変更は保存され、サービスインスタンスを再度開くと最後のマップビューが表示されます。
手順
-

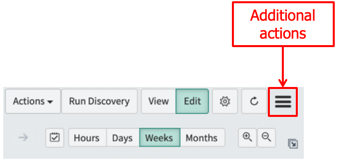

[他のアクション] メニューをクリックします。
-
関連するオプションを選択します。
オプション 有効な場合 無効な場合 ホストビューに表示 このオプションは、サービスマッピング プラグインがアクティブ化されている場合にのみ使用できます。
ホストを非表示にする CI ビューと CI を非表示にするホストビューを切り替えます。
ホストビューでは、すべてのホストが サービスマッピング で正しく検出およびマッピングされたことを判断し、各ホストへの接続を特定することができます。また、ホストビューでは、少数のホストで多数のアプリケーションが実行されている場合にマップが簡素化されます。
ホストビューは、 サービスマッピングを使用して検出されたサービスインスタンスにのみ役立ちます。このビューでは、手動で作成されたサービスインスタンスの追加情報は表示されません。

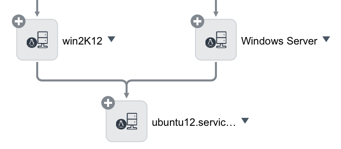

サービスマップにはホスト CI が表示されます。

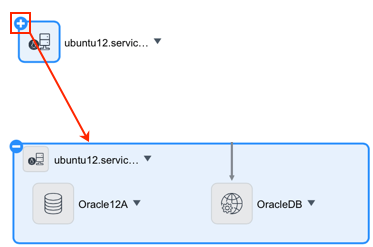

プラスアイコンをクリックして、ホストで実行されているアプリケーション CI を表示します。
[プロパティ] ペインには、ホストとして機能するサーバーに関する情報のみが表示されます。

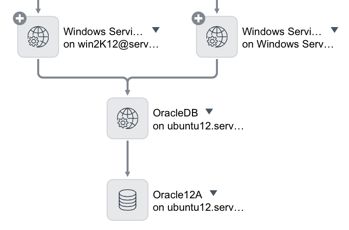

サービスマップにはアプリケーション CI が表示されます。
[プロパティ] ペインには、ホストとして機能するサーバーと、そのホストで実行されるアプリケーションに関する情報が両方とも表示されます。
マップ上のグループ CI プリフィックスとドメイン名を共有するサーバー上でホストされ、同じタイプに属する CI をグループ化して、マップを簡素化します。
グループ化された CI は同じ層に属するため、マップには引き続きアプリケーションフローが正しく反映されます。
このオプションは、10 個を超える CI で構成されるサービスインスタンスに関連します。
サービスインスタンスマップには CI のグループが表示されます。マップはさらにコンパクトになります。
サービスインスタンスマップには、すべての CI が個別に表示されます。マップは大きくなります。
トポロジサイクルの削除 このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。
マップのわかりにくさを軽減するために、元の構成アイテム (CI) に戻る接続を非表示にします。
通常、これらの戻り接続は、サービスインスタンスの分析やトラブルシューティングでは重要ではありません。

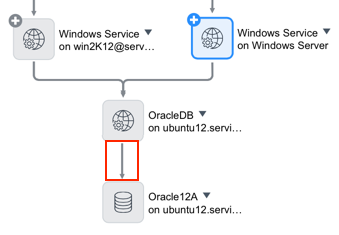

サービスインスタンスマップはトポロジサイクルを非表示にします。

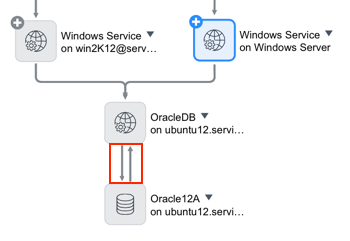

サービスインスタンスマップにはトポロジサイクルが表示されます。
トラフィックベース CI の表示 このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。
トラフィックベースのマッピングを使用して検出された構成アイテム (CI) を表示します。
サービスインスタンスマップには サービスマッピング パターンとトラフィックベースのディスカバリーの両方を使用して検出された CI とホストが表示されます。
CI のインバウンドおよびアウトバウンドトラフィックを検出すると包括的なマップが作成されますが、サービスインスタンスの操作に影響を与えない多くの冗長な CI がマッピングされることもあります。
サービスインスタンスマップには、パターンを使用して検出された CI とホストのみが表示されます。
エラーノードの結合 このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] のロールを持つユーザーのみが使用できます。
同じソース CI が原因のエラーを持つ CI を結合して、サービスインスタンス マップを整理します。
CI のディスカバリーまたは運用エラーは、多くの場合、ビューに表示される階層のすべての接続に伝達されます。同じ CI によって発生した同じエラーをマップ上で 1 つのオブジェクトに統合することで、それらを削除できます。たとえば、1 つの CI によってそれに接続されている 6 つの CI でエラーが発生した場合、このエラーが発生した 1 つの CI のみをマップに表示できます。コネクター行には、実際の接続の数が表示されます。
サービスインスタンス マップは、同じエラーを持つすべての CI を 1 つに結合します。コネクター行の数字は、このエラーが発生した CI の数を示します。

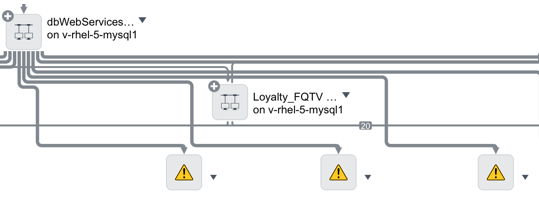

サービスインスタンス マップには同じエラーが発生したすべての CI が個別に表示されます。
マップインジケーター このオプションは、サービスユーザー [app_service_user] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。
アラート、機能停止、インシデント、問題などの関連レコードを表示することで、CI またはサービスインスタンス自体の追加情報を表示します。
ベースシステムは、次のレコードタイプのマップインジケーターを提供します。詳しくは、「イベント管理マップインジケーター (ビデオ)」を参照してください。- 影響を受ける CI
- オープンアラート
- 現在の、予定されている、または最近の変更の要求
- オープンインシデント
- 現在の、予定されている、または最近の機能停止
- 未解決の問題

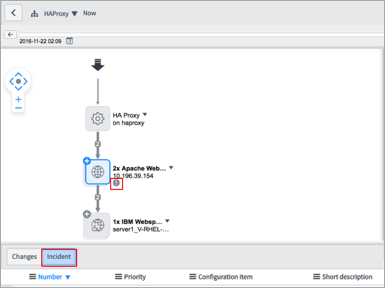

表示するように設定されている各レコードタイプについて、対応するインジケーターとタブが表示されます。たとえば、[インシデント] タブはマップの下に表示され、[インシデント] インジケーターは、インシデントが関連付けられている CI の横に表示されます。

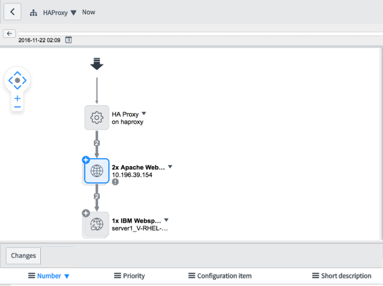

サービスインスタンスマップには、関連するインジケーターのない CI が表示されます。

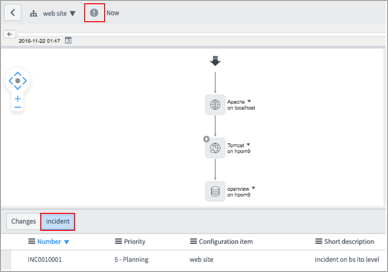

レコードが サービスインスタンス 自体に関連付けられている場合は、サービスインスタンス 名の横にインジケーターが表示されます。

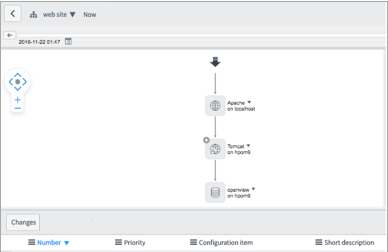

サービスインスタンス 名の横に表示されるマップインジケーターはありません。
スパニングツリービュー CI をツリー構造に整理し、一部の接続ラインを非表示にすることで、マップを簡素化します。
このオプションは、非常に大きなマップの場合に特に役立ちます。

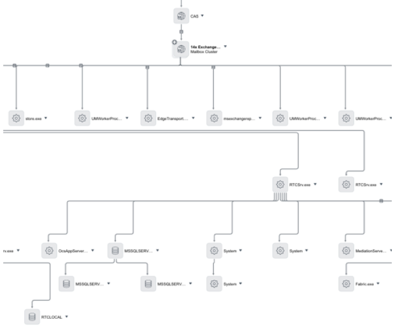

マップには、サービスインスタンスがツリーとして表示されます。
実際の接続を表示するには、CI をポイントします。接続の表示に関する詳細については、「クラシック サービスマッピング でのアプリケーションサービスマップの CI 接続属性の表示」を参照してください。

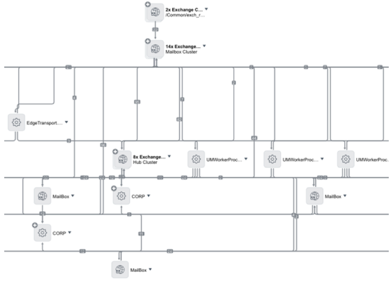

マップには、サービスインスタンスの実際の構造が反映されます。
無視されたエラーを含める このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] のロールを持つユーザーのみが使用できます。
以前にマップで非表示になっていたエラーを表示することができます。
マップには、すべてのエラー (アクティブおよび無視されたエラーの両方) が表示されます。
マップには無視されたエラーは表示されません。
