Linhas do tempo de fluxos de trabalho

O sistema fornece uma exibição de linha do tempo das atividades de histórico associadas a um contexto de fluxo de trabalho.

As linhas do tempo exibem um calendário linear de atividades, como tarefas e aprovações, definidas pelas datas de início e término. Cada atividade na linha do tempo é representada por um período, que é exibido como uma barra horizontal colorida. Cada período tem um rótulo e uma dica de ferramenta que contém informações adicionais sobre a atividade. O painel esquerdo exibe todas as atividades no contexto (ou nos contextos) em uma hierarquia expansível. Você pode mudar a perspectiva da linha do tempo para uma exibição mais detalhada dos dados.

Nota:

As linhas do tempo de fluxos de trabalho refletem somente o histórico do contexto e não são medidores em tempo real da atividade de fluxo de trabalho.

Uso de uma linha do tempo

Por padrão, a linha do tempo exibe todas as atividades e transições solicitadas quando é aberta pela primeira vez.

Por Que e Quando Desempenhar Esta Tarefa

Se você recolher qualquer parte da hierarquia no painel de atividades, a linha do tempo será ajustada automaticamente. Os controles de data/hora e duração permitem escalonar a linha do tempo para exibir todos os elementos de uma vez. Para exibir uma linha do tempo, clique em uma ação de IU em um registro de contexto de fluxo de trabalho.

Procedimento

1. Navegar atéTudo > Fluxo de trabalho > Fluxos de Trabalho em Tempo Real > Contextos Ativos.
2. Selecione um contexto.
3. Em Links relacionados, clique em Mostrar linha do tempo para exibir a linha do tempo de todo o contexto.

   A linha do tempo é aberta com todas as atividades expandidas e a exibição definida como Máximo, que apresenta todo o conteúdo dela na largura do painel. O título da linha do tempo está no formato Contexto de fluxo de trabalho: <nome do contexto>, Item da solicitação:<número do item da solicitação>.

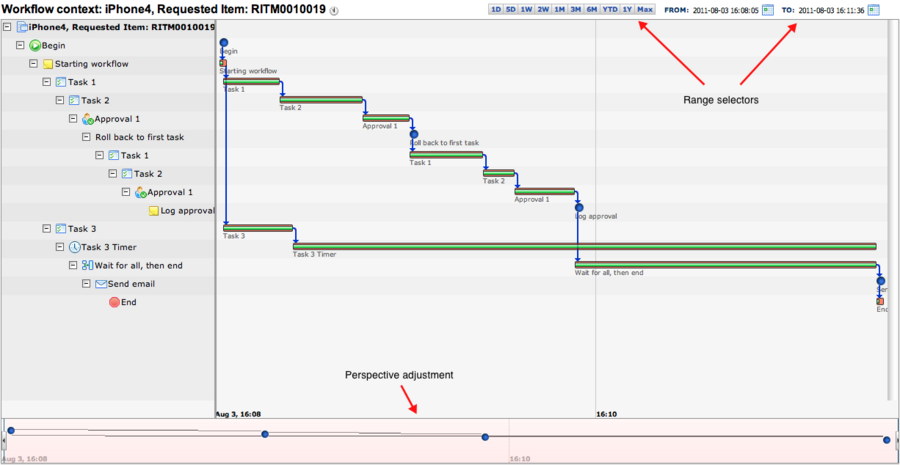

4. Use os seletores de intervalo na parte superior da linha do tempo para mudar a perspectiva.



   Os incrementos vão de um dia a um ano. Para limitar a linha do tempo a um incremento entre a data de início do primeiro período e a data de término do último período, clique em Máximo.

5. Use os campos de calendário inicial e final para selecionar a perspectiva da linha do tempo.

   Esses campos controlam a mesma perspectiva do controle deslizante na parte inferior da linha do tempo.

6. Use o controle deslizante rosa na parte superior da linha do tempo para mudar a perspectiva.



   1. Mova o controle deslizante da direita para a esquerda para exibir todos os períodos em uma linha do tempo longa.
   2. Ajuste os endpoints do controle deslizante para fazer mudanças arbitrárias na ampliação.

      Um controle deslizante estreito amplia os períodos e proporciona uma exibição mais detalhada de linhas do tempo complexas. Um controle deslizante largo amplia a exibição e torna a linha do tempo mais visível na tela.

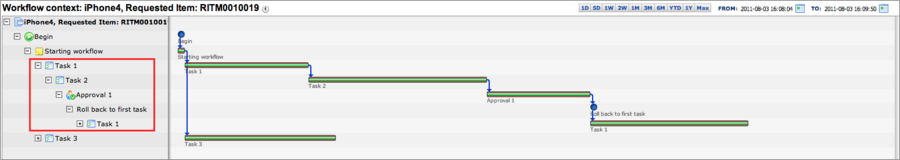

7. Para concentrar a exibição da linha do tempo nas atividades selecionadas, expanda ou recolha a árvore de atividades.

   Os períodos não visíveis na árvore de atividades não são mostrados no painel da linha do tempo.

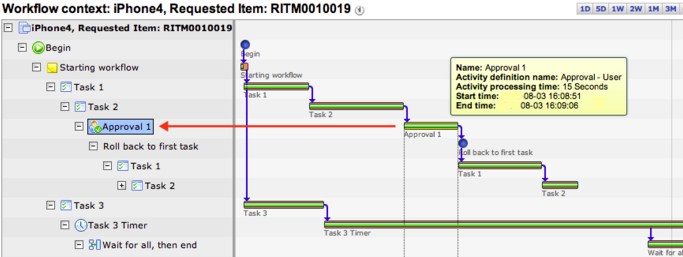

8. Passe o mouse sobre um período para exibir uma dica da ferramenta com informações sobre a atividade.

   Essa ação destaca a atividade no painel de atividades.

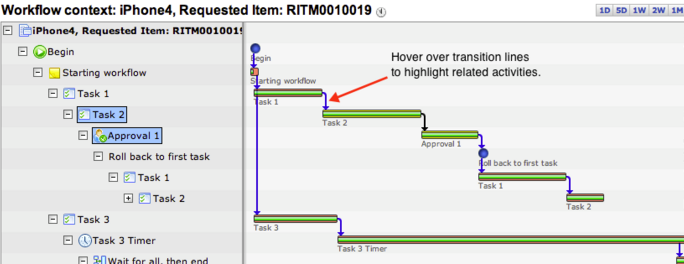

9. Passe o mouse sobre a transição entre duas atividades para destacá-las no painel de atividades.

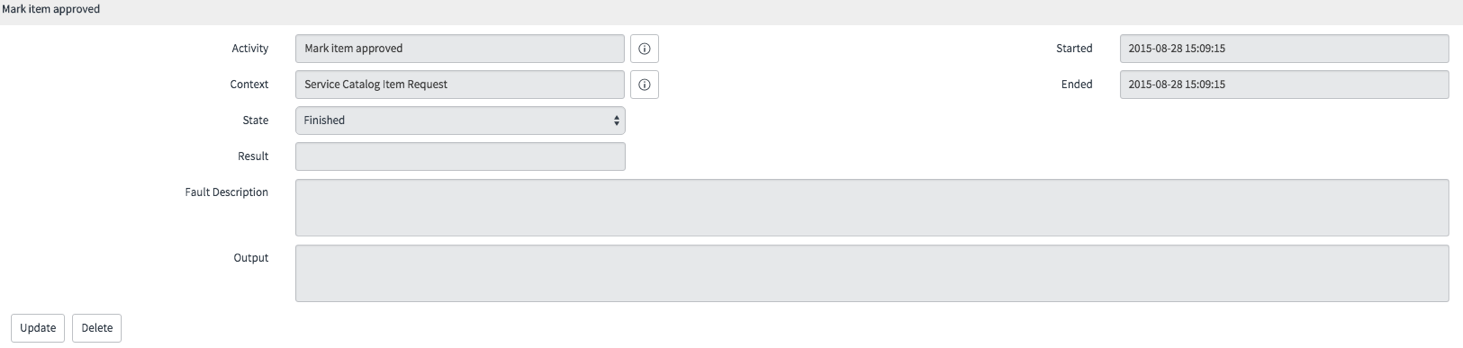

10. Clique duas vezes em um período para exibir um registro histórico da atividade.

    Os registros históricos mostram informações como o Estado e as horas de início e término.



Linha do tempo para uma atividade selecionada

Você pode exibir uma linha do tempo parcial do fluxo de trabalho.

Procedimento

1. Navegar atéTudo > Fluxo de trabalho > Fluxos de Trabalho em Tempo Real > Contextos Ativos.
2. Abra um registro de contexto de fluxo de trabalho.
3. Na lista relacionada Histórico de atividades de fluxo de trabalho, selecione uma ou mais atividades individuais.
4. Clique em Mostrar linha do tempo no menu de ações.

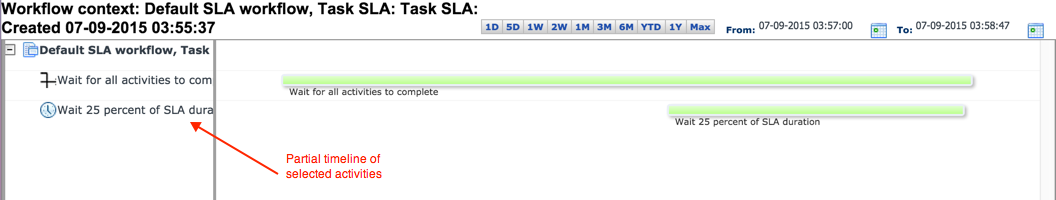

   A exibição resultante é um snapshot da linha do tempo e mostra apenas as atividades selecionadas e suas transições, se houver.

5. Recolha a árvore para confinar ainda mais a exibição.



6. Para exibir uma linha do tempo que mostre atividades de diferentes contextos:
   Você pode usar esse recurso para exibir o contexto de um subfluxo com o contexto de fluxo de trabalho primário.

   1. Navegar até Fluxo de trabalho > Fluxos de Trabalho em Tempo Real > Histórico.
   2. Selecione itens de histórico individuais na lista.
   3. Selecione a opção Mostrar linha do tempo no menu de ações.

      Os itens de histórico são organizados em uma hierarquia no painel de atividades em seus contextos. O título da linha do tempo é Vários contextos. A linha do tempo representa apenas as atividades e os relacionamentos dos itens de histórico selecionados.

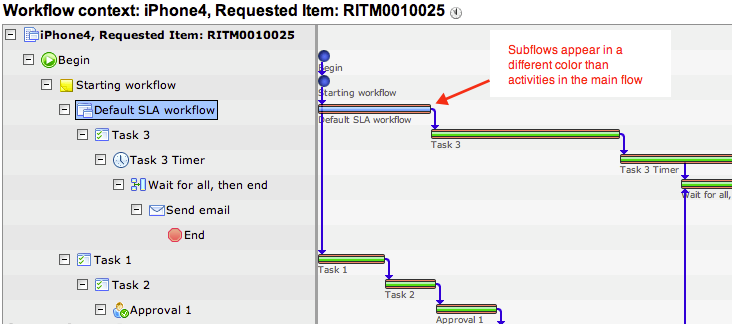

Exibição de subfluxos na linha do tempo de um fluxo de trabalho

Na linha do tempo de um fluxo de trabalho, os períodos de subfluxo aparecem com uma cor diferente daquela das atividades do fluxo de trabalho principal.

Figura 1. Subfluxo de linha do tempo de fluxo de trabalho
