Exibição de diagramação de fluxo

  • Versão de lançamento: Yokohama
  • Atualizado 30 de jan. de 2025
  • 3 min. de leitura

    • Crie e exiba fluxos como diagramas. Veja os caminhos que um fluxo pode seguir e as conexões entre os elementos.

    Ativação

    Instale o Flow Diagramming no site da ServiceNow Store.

    Benefícios

    Habilite a exibição de diagramação de fluxo de um fluxo para obter esses benefícios.
    • Adicione e edite Workflow Studio componentes em caminhos específicos de um fluxo.
    • Veja as ramificações e os caminhos que um fluxo pode seguir.
    • Veja os relacionamentos entre os componentes Workflow Studio.

    Componentes do Flow Diagramação

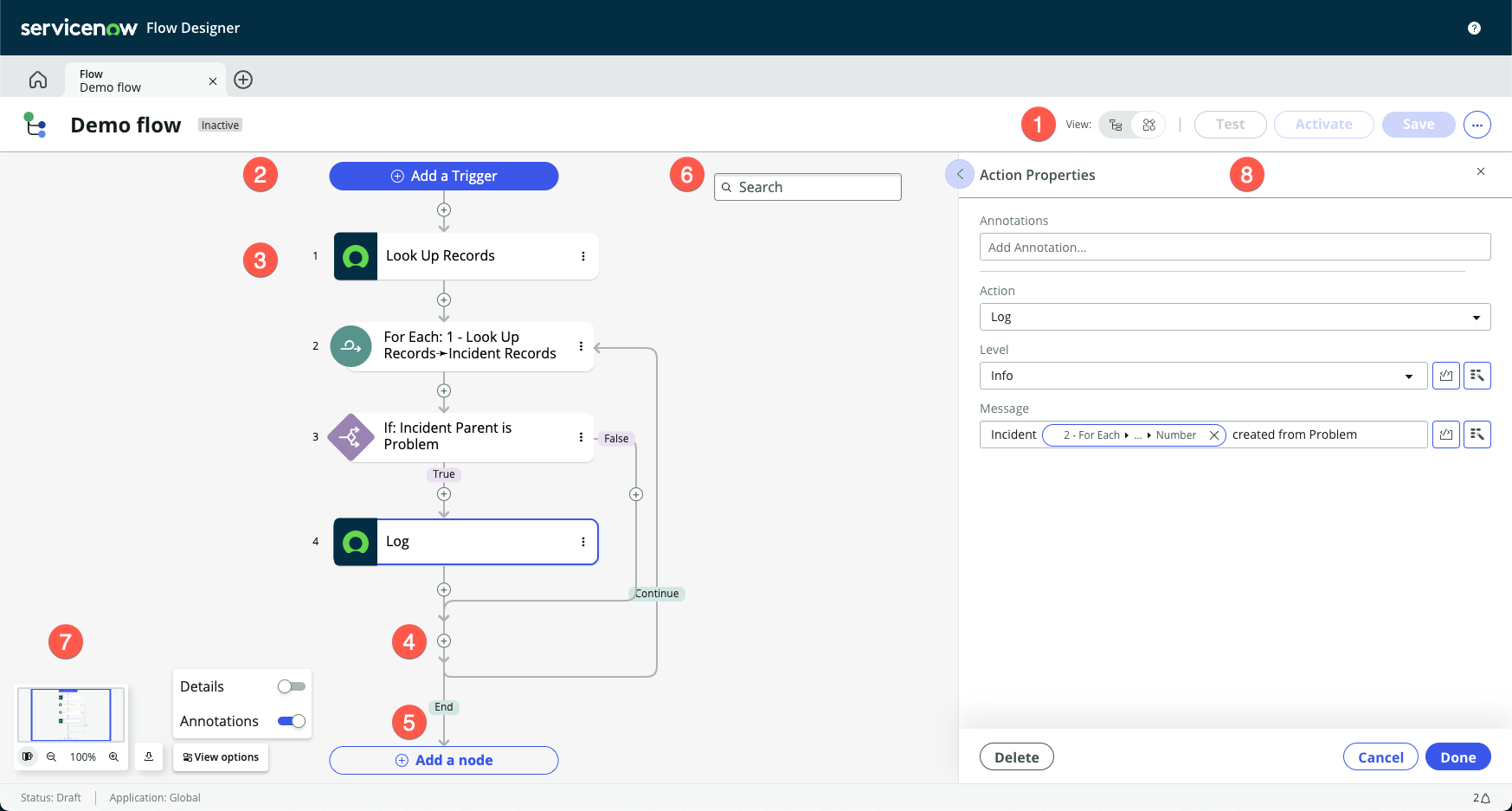

    Figura 1. Componentes da interface do usuário da Diagramação de fluxo
    Fluxo de exemplo exibindo os oito componentes de interface do usuário da exibição de diagrama de fluxo

    A exibição de diagramação de fluxo consiste nesses componentes.

    1. Seletor de exibição
    Alterne entre a exibição de diagramação de fluxo e a exibição de descrição de fluxo.
    2. Adicionar um gatilho
    Selecione e configure um gatilho de fluxo. A exibição de diagramação de fluxo não é compatível com alguns tipos de gatilho.
    3. Nós de fluxo
    Exibir e configurar um componente de fluxo como um nó. Cada nó exibe esses elementos.
    • A sequência do componente no fluxo
    • O ícone que representa o spoke ou o tipo de componente
    • O nome do componente do fluxo
    • O menu de opções disponíveis para o componente de fluxo
    • Os caminhos disponíveis deste nó
    Nota:
    A exibição de diagramação de fluxo exibe somente nós para componentes de fluxo compatíveis.
    4. Ícones de adição
    Selecione e configure uma ação, lógica de fluxo ou subfluxo para inserir em um caminho específico do fluxo.
    Nota:
    a exibição da diagramação de fluxo só exibe opções para os componentes do fluxo que são aceitos.
    5. Adicionar um nó
    Selecione e configure uma ação, uma lógica de fluxo ou um subfluxo no final do fluxo.
    Nota:
    a exibição da diagramação de fluxo só exibe opções para os componentes do fluxo que são aceitos.
    6. Nós de pesquisa
    Encontre todos os nós que correspondem aos seus critérios de pesquisa.
    7. Controles de exibição de diagrama
    Selecione o foco atual da exibição, defina o nível de zoom, baixe o diagrama e selecione as opções de exibição.
    • Controles de visualização e zoom
    • Baixar diagrama como uma imagem
    • Exibir opções
    8. Propriedades do nó
    Configure as propriedades do nó selecionado no momento.

    Controles de visualização e zoom

    Defina o foco atual da exibição selecionando uma região da imagem em miniatura. Aumente e diminua o zoom para conferir partes específicas da estrutura do fluxo.

    Baixar diagrama como uma imagem

    Baixe o fluxo atual como uma imagem no formato Portable Network Graphic (PNG). Abre uma janela de diálogo para escolher o local para salvar o arquivo. A imagem mostra somente os nós, as linhas de conexão e a numeração de pedidos. Se a imagem for muito grande para caber em um arquivo, o sistema criará várias imagens para cada seção do fluxo.

    Exibir opções

    Defina como os nós aparecem na exibição de diagramação.
    Detalhes
    Mostre ou oculte os detalhes da configuração em uma caixa abaixo de cada nó. Os detalhes de configuração incluem condições e caminhos de cápsula de dados.
    Anotações
    Mostre ou oculte as anotações disponíveis para cada nó. As anotações aparecem como texto em itálico abaixo de cada nó.

    Componentes de fluxo compatíveis

    A exibição de diagramação de fluxo oferece suporte a uma seleção limitada de componentes de fluxo. Workflow Studio desabilita a exibição de diagramação de fluxo quando um fluxo contém componentes de fluxo incompatíveis.

    Anotações
    A exibição de diagramação de fluxo oferece suporte à adição e edição de anotações em ações, lógica de fluxo e subfluxos.
    Ações de fluxo de dados
    A exibição de diagramação de fluxo oferece suporte à adição e edição de ações de fluxo de dados.
    Lógica de fluxo
    A exibição de diagramação de fluxo exibe somente fluxos que contêm esses tipos de lógica de fluxo.
    • "Call a Workflow" (Chamar um fluxo de trabalho)
    • Faça o seguinte em Paralelo
    • Do the following until (Faça o seguinte até)
    • Fluxos dinâmicos
    • Else If
    • Encerrar fluxo
    • Sair do loop
    • For Each
    • "Get Flow Outputs" (Obter saídas de fluxo)
    • If
    • "Make a decision" (Tomar uma decisão)
    • Espaço reservado
    • "Set Flow Variables" (Definir variáveis de fluxo)
    • Pular iteração
    • Tentar
    • "Wait for a duration of time" (Esperar por um período)
    Fases
    A exibição de diagramação de fluxo mostra as fases disponíveis para um fluxo.
    Subfluxos
    A exibição de diagramação de fluxo oferece suporte à adição e configuração de subfluxos.
    Gatilhos
    A exibição de diagramação de fluxo exibe somente fluxos com esses tipos de gatilho.
    • Gatilhos de registro
    • Gatilhos de data
    • E-mail de entrada
    • Mensagem do Kafka
    • MetricBase
    • API REST - Assíncrono
    • Catálogo de serviços
    • Tarefa de ANS
