VMware NSX 詳細ロードバランサーサービスディスカバリー

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：6分

    • ServiceNow ディスカバリー アプリケーションは、VMware NSX Advanced ロードバランサーディスカバリーパターンを使用してVMware NSXロードバランサーを検索します。 これらのリソースを検出するには、ServiceNow Storeからディスカバリーとサービスマッピングパターンアプリケーションを更新する必要があります。

    このパターンでは、一連の REST API を使用してロードバランサーを検索します。これは、HTTP 分類プローブに応答する NSX HTTP 分類子によってトリガーされます。詳細については、「HTTP デバイスディスカバリー」を参照してください。
    注:
    利用可能なパターンは 2 つあります。従来の VMware NSX Load Balancer のパターンは S シリーズ用です。新しい VMware NSX-T Load Balancer のパターンは T シリーズ用です。機能と収集された情報には変更はありません。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

    必須条件

    NSXベーシック認証の有効化
    VMware NSX で、NSXベーシック認証を有効にします。
    アプリケーションが最新の状態であることを確認する
    • CMDB CI クラスモデル
    • ヴィジビリティコンテンツ
    • ディスカバリーとサービスマッピングパターン
    ベーシック認証の認証情報を構成する
    ServiceNow AI Platformで、ベーシック認証情報を構成します。認証情報には、以下の API 権限が必要です。
    • NSX:
      • /api/4.0/edges
      • /api/4.0/edges/<edge_id>loadbalancer/config
    • NSX-T:/api/v1/edge-clusters
    ベーシック認証情報の詳細については、「 Basic authentication credentials」を参照してください。
    NSXメインコントローラー IP に対して HTTP ディスカバリーがトリガーされることを確認する
    HTTP ディスカバリーがトリガーされるのは、SSH または SNMP ディスカバリーが失敗した場合のみです。
    ディスカバリースケジュールの作成
    ロードバランサーディスカバリーのディスカバリースケジュールを作成するかVMware NSXNSXメインコントローラーの IP アドレスでクイックディスカバリーを実行します。クイックディスカバリーの実行の詳細については、「 クイックディスカバリーの実行」を参照してください。

    VMware NSX Advanced ロードバランサーについてディスカバリーによって収集されるデータ

    ディスカバリー は、VMware NSX Advanced ロードバランサーパターンの実行時に、 CMDB にデータを入力します。

    表 : 1. NSX ロードバランサー [cmdb_ci_nsx_lb]
    フィールド 説明
    名前 [name] エッジ名。
    オブジェクト ID [object_id] エッジ ID。
    IP アドレス [ip_address] NSX メインコントローラーの IP アドレス。
    運用ステータス [operational_status] ロードバランサーステータス：アクティブまたは非アクティブ。
    表 : 2. ロードバランサーサービス [cmdb_ci_lb_service]
    フィールド 説明
    名前 [name] 仮想サーバー名。
    IP アドレス [ip_address] 仮想サーバーの IP アドレス。
    オブジェクト ID [object_id] 仮想サーバーのオブジェクト ID。
    ポート [port] 通信相手の仮想サーバーポート。
    リスナープロトコル [listener_protocol] リスナープロトコル。例：HTTP、HTTPS。
    表 : 3. ロードバランサープール [cmdb_ci_lb_pool]
    フィールド 説明
    名前 [name] プール名。
    オブジェクト ID [object_id] プールオブジェクト ID。
    表 : 4. ロードバランサープールメンバー [cmdb_ci_lb_pool_member]
    フィールド 説明
    名前 [name] プールメンバー名。
    IP アドレス [ip_address] プールメンバーの IP アドレス。
    オブジェクト ID [object_id] プールメンバーのオブジェクト ID。
    サービスポート [service_port] 通信相手のプールメンバーポート。
    表 : 5. クラウドロードバランサー健全性サービス [cmdb_ci_lb_health_service]
    フィールド 説明
    名前 [name] モニター名。
    オブジェクト ID [object_id] モニターオブジェクト ID。
    タイムアウト (秒) [timeout_sec] 応答を待機する時間 (秒)。
    間隔 (秒) [check_interval_sec] モニターから要求を再度送信する間隔 (秒)。
    モニタータイププロトコル [monitor_type] モニタータイプ。例：HTTP、HTTPS、TCP。
    要求パス [request_path] モニターから要求を送信するパス。
    最大再試行回数 [max_retries] 「ダウン」と宣言される前にリソースがテストされる最大回数。

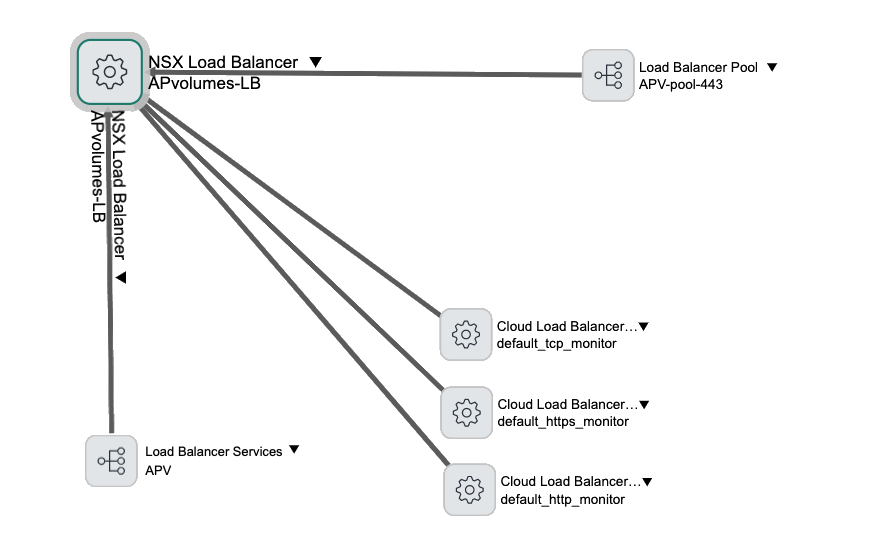

    依存関係ビューマップには、検出されたロードバランサー CI とそれらの関係がすべて表示されます。
    依存関係ビューマップ上の CI および接続

    CI リレーションシップ

    ディスカバリー は、 VMware NSX ロードバランサーサービスディスカバリーをサポートするために、以下の関係を作成します。
    CI 関係 CI
    ロードバランサーサービス [cmdb_ci_lb_service] Runs on::Runs NSX ロードバランサー [cmdb_ci_nsx_lb]
    ロードバランサーサービス [cmdb_ci_lb_service] Uses::Used by ロードバランサープール [cmdb_ci_lb_pool]
    ロードバランサープール [cmdb_ci_lb_pool] Hosted on::Hosts NSX ロードバランサー [cmdb_ci_nsx_lb]
    ロードバランサープール [cmdb_ci_lb_pool] Owns::Owned by ロードバランサープールメンバー [cmdb_ci_lb_pool_member]
    クラウドロードバランサー健全性サービス [cmdb_ci_lb_health_service] Hosted on::Hosts NSX ロードバランサー [cmdb_ci_nsx_lb]
    クラウドロードバランサー健全性サービス [cmdb_ci_lb_health_service] Used by::Uses ロードバランサープール [cmdb_ci_lb_pool]

    トラブルシューティング

    マッピングプロセスが期待どおりに進行しない場合は、次の提案に従ってください。
    症状 原因 ソリューション
    ディスカバリーに失敗しました。ディスカバリーメッセージには、REST タイムアウトによって発生したエラーに関する情報が含まれています。 展開で REST コール応答を送信する CI が多数あります。MID サーバー は mid.sa.cloud.request_timeout パラメーターで制御される制限時間を超えずに REST コール応答を処理することはできません。 デフォルトで、mid.sa.cloud.request_timeout パラメーターは 3 万ミリ秒に設定されています。
    関連する MID サーバー に対してこのパラメーターの値を増やし、ディスカバリーを再実行します。
    注:
    関連する MID サーバー の [設定パラメーター] 関連リストにこのパラメーターが表示されない場合は、追加する必要があります。
    デバッグセッション中にパターンデザイナーでエラーが発生しました。パターンデザイナーのメッセージに、タイムアウトによって発生したエラーに関する情報が含まれています。 パターンデザイナーは、(ディスカバリー時ではなく) パターンデバッグ中のタイムアウトが原因で失敗します。 デフォルトで、sa.debugger.max_timeout パラメーターは 240 秒に設定されています。

    関連する MID サーバー に対してこのパラメーターの値を増やします。
