IBM 감지를 위한 AIX PowerHA SystemMirror

애플리케이션은 ServiceNow 디스커버리 IBM PowerHA Cluster(HACMP) 패턴을 사용하여 플랫폼에서 실행 중인 IBM 시스템 및 PowerHA SystemMirror (이전의 HACMP) 고가용성 클러스터에 AIX UNIXLinux 대한 AIX PowerHA SystemMirror 를 찾습니다IBM. 이러한 자원 중 일부를 검색하려면 에서 애플리케이션의 디스커버리 및 서비스 매핑 패턴ServiceNow Store최신 버전으로 업데이트해야 할 수 있습니다.

디스커버리는 이 패턴을 사용하여 수평 디스커버리를 실행합니다.

스토어에서 앱 요청

사용 가능한 모든 앱을 보고 스토어에 요청을 제출하는 방법에 대한 자세한 내용을 보려면 다음을 ServiceNow Store 방문하십시오. 출시된 모든 앱의 누적 릴리스 정보는 ServiceNow Store 버전 기록 릴리스 정보를 참조하십시오.

필수 구성요소

다음 애플리케이션이 최신 버전인지 확인합니다.

디스커버리 및 서비스 매핑 패턴

IBM PowerHA Cluster(HACMP) 패턴이 트리거 프로브 탭에 있는지 확인

1. 다음으로 이동 CI 분류 > 유닉스.
2. AIX를 선택합니다.
3. 트리거 프로브 탭에서 IBM PowerHA Cluster(HACMP) 패턴이 AIX 서버 패턴 후에 실행되는 탐색으로 나열되는지 확인하십시오.

서버 검색에 대한 AIX 자세한 내용은 을 참조하십시오 AIX 서버 검색.

서버 IP 주소 또는 호스트 이름 검증

검색 중에 서버 IP 주소 또는 호스트 이름이 사용되는지 확인합니다. 자세한 내용은 수평 검색 예약 문서를 참조하십시오.

액세스 확인 MID 서버

대상 호스트에 대한 액세스 권한이 있고 패턴에서 구현된 모든 명령을 실행할 수 있는지 MID 서버 확인합니다.

UNIX 다음 권한을 가진 사용자를 구성합니다

UNIX 공식 IBM 문서에 정의된 모든 명령과 AIX.

명령	설명
lssrc-s clstrmgrES	ClstrmgrES 프로세스가 실행 중인지 확인합니다
lslpp -l cluster.license	클러스터의 라이센스 및 버전 데이터 가져오기
lslpp -l cluster.license | awk '{$1=$2=$3=\"\"; print $0}' |sed -e 's/^ [ [:space:]]*//'	클러스터의 소프트웨어 레이블 버전 데이터 가져오기
/usr/es/sbin/cluster/utilities/clRGinfo -a | awk '{print $1,$2}' | grep -E -v '거부됨|오류'	자원 그룹 이름 및 유형 가져오기
/usr/es/sbin/cluster/utilities/clRGinfo -s | grep -E -v '거부됨|오류'	자원 그룹에 대한 자세한 정보 가져오기
/usr/es/sbin/cluster/utilities/clfindres -s | grep -E -v '거부됨|오류'	자원 그룹에 대한 자세한 정보를 가져오는 대체 명령
/usr/es/sbin/cluster/utilities/clshowres | grep -E '자원 그룹 이름|볼륨' | grep -E -v '동시|자동|오류|거부됨' | sed 's/볼륨 그룹/볼륨 그룹 이름/' | awk '{print substr($0, index($0,$4))}' | 세드 'N; s/\n/ /'	자원 그룹에 연결된 볼륨 그룹 가져오기
/usr/es/sbin/cluster/clstat -o | grep "자원 그룹" | grep -E -v '오류|거부됨' | awk '{print $3, $5, $6}'	자원 그룹의 상태 가져오기
/usr/es/sbin/cluster/utilities/cltopinfo -c	클러스터 이름 가져오기
/usr/es/sbin/cluster/utilities/cllscf	클러스터 이름을 가져오는 대체 명령
lssrc-ls clstrmgrES	클러스터 현재 상태 가져오기
/usr/es/sbin/cluster/clstat -o |awk '{$1=$2=\"\"; print $0}' |sed -e 's/^ [ [:space:]]*//'	클러스터 ID 가져오기
/usr/es/sbin/cluster/utilities/cllsclstr | grep -E -v '오류|거부됨' | awk '{print $1}'	클러스터 ID를 가져오는 대체 명령
/usr/bin/odmget HACMP클러스터| grep-w id | grep -E -v '오류|거부됨'	클러스터 ID를 가져오는 대체 명령
/usr/es/sbin/cluster/utilities/cltopinfo -n | grep -E -v '오류|거부됨'	클러스터 노드 이름 가져오기
/usr/es/sbin/cluster/utilities/clls노드 | grep -E -v '오류|거부됨'	클러스터 노드 이름을 가져오는 대체 명령
/usr/es/sbin/cluster/clstat -o | grep -i '노드:' | awk '{print $2, $4}'	클러스터 노드 상태 가져오기
lscluster-m | grep -E '노드 이름|노드 상태' | grep -E -v '오류|lscluster' | awk '{print $2, $3, $4}' | 세드 'N; s/\n/ /'	클러스터 노드 상태를 가져오는 대체 명령
/usr/es/sbin/cluster/utilities/cllsif | grep -E -v '오류|거부됨' | awk '{print $1, $2, $6, $7}'	네트워크 인터페이스 정보 가져오기
LSPV | grep -E -v '오류|거부됨'	실제 볼륨 정보 가져오기
lsvg | grep -E -v '오류|거부됨'	볼륨 그룹 정보 가져오기
lsvg -o | grep -E -v '오류|거부됨'	활성 볼륨 그룹에 대한 정보 가져오기
/usr/es/sbin/cluster/utilities/clshowres | grep '동시 허용 볼륨 그룹' | awk '{$1=$2=$3=\"\"; print $0}' |sed -e 's/^ [ [:space:]]*//'	동시 허용 볼륨 그룹에 대한 정보 가져오기
호스트 이름	현재 노드 호스트 이름 가져오기
nslookup 호스트 이름	호스트 이름을 FQDN으로 변환

가로 검색 중 디스커버리에서 수집하는 데이터

디스커버리 는 IBM PowerHA Cluster(HACMP) 패턴을 실행할 때 데이터를 CMDB 채웁니다.

표 1. 클러스터 자원 그룹 [cmdb_ci_cluster_resource_group]

필드	설명
이름 [name]	클러스터 컨텍스트에 구성된 자원 그룹의 이름입니다.
서버 [server]	PowerHA/HACMP 클러스터의 이름입니다.
자원 그룹 상태 [resource_group_status]	클러스터 컨텍스트에 대한 자원 그룹의 상태입니다. 예: 온라인
자원 그룹 유형 [resource_group_type]	자원 그룹의 유형입니다. 예: 동시, 비동시
클러스터 [cluster]	자원 그룹이 속한 PowerHA/HACMP 클러스터의 이름입니다.

표 2. UNIX 클러스터 자원 [cmdb_ci_unix_cluster_resource]

필드	설명
이름 [name]	클러스터 컨텍스트에 대한 볼륨 그룹 이름입니다.
자원 유형 [resource_type]	자원 유형(볼륨 그룹)입니다.
자원 상태 [resource_status]	볼륨 그룹의 상태입니다. 예: 온라인, 오프라인
클러스터 [cluster]	볼륨 그룹이 속한 PowerHA/HACMP 클러스터의 이름입니다.

표 3. UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]

필드	설명
이름 [name]	클러스터에 참여하는 노드의 이름입니다.
노드 상태 [node_state]	CI 상태의 컨텍스트에서 클러스터 노드의 상태입니다. 예: 가동, 가동 중지, 알 수 없음.
노드 상태 [node_status]	노드가 속한 자원 그룹의 컨텍스트에서 노드의 상태입니다.
IP 주소 [ip_address]	노드에 할당된 IP 주소입니다.
클러스터 [cluster]	클러스터 노드가 속한 클러스터의 이름입니다.

표 4. AIX 서버 [cmdb_ci_aix_server]

필드	설명
이름 [name]	PowerHA/HACMP 클러스터의 컨텍스트에 클러스터 노드를 나타내는 AIX 서버의 이름입니다.

표 5. UNIX 클러스터 [cmdb_ci_unix_cluster]

필드	설명
이름 [name]	PowerHA/HACMP 클러스터의 이름입니다.
클러스터 ID [cluster_id]	PowerHA/HACMP 클러스터의 ID입니다. 예: 0123456789
클러스터 상태 [cluster_status]	PowerHA/HACMP 클러스터의 현재 상태입니다. 예: ST_STABLE, NOT_CONFIGURED
클러스터 버전 [cluster_version]	PowerHA/HACMP 클러스터의 버전입니다. 예: 5.5; 6.1; 7.2
클러스터 유형 [cluster_type]	PowerHA/HACMP 클러스터의 유형입니다. 버전 7.2 이상에만 적합합니다. 예: 확대됨
설명 [short_description]	PowerHA/HACMP 클러스터에 대한 설명(버전, ID)입니다.

표 6. 클러스터 가상 IP [cmdb_ci_cluster_vip]

필드	설명
이름 [name]	클러스터 노드 인터페이스 이름입니다.
IP 주소 [ip_address]	호스트 이름이 클러스터 노드 네트워크 인터페이스 이름과 네트워크 인터페이스 이름에 연결된 IP 주소 및 IPv4 주소를 나타내는 호스트 이름 또는 IP 주소입니다. (IBM PowerHA/HACMP 클러스터에 전용 VIP 주소가 없으므로)
클러스터 [cluster]	PowerHA/HACMP 클러스터의 이름입니다.

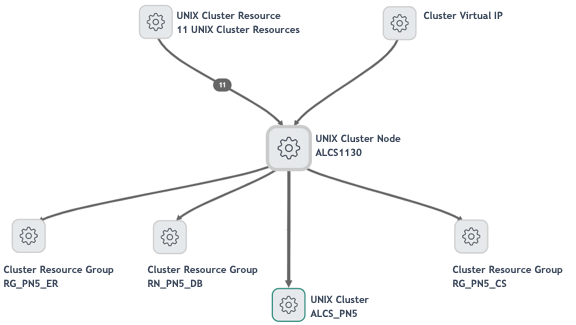

의존성 뷰 맵에서 조직에 있는 검색된 모든 클러스터 CI와 해당 CI 간의 관계를 볼 수 있습니다.

이 예에서 UNIX 클러스터 노드는 클러스터의 클러스터를 UNIX 나타냅니다. UNIX 클러스터 노드는 클러스터 자원에서 자원을 가져오고 클러스터 가상 IP를 UNIX 사용합니다. UNIX 클러스터 노드에는 3개의 클러스터 자원 그룹이 있습니다.

그림 1. 의존성 뷰 샘플 맵

CI 관계

이러한 관계는 HACMP/PowerHA 클러스터 검색을 지원 IBM 하기 위해 생성됩니다.

CI	관계	CI
UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]	Cluster of::Cluster	UNIX 클러스터 [cmdb_ci_unix_cluster]
UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]	Contains::Contained by	클러스터 자원 그룹 [cmdb_ci_cluster_resource_group]
클러스터 자원 그룹 [cmdb_ci_cluster_resource_group]	Contains::Contained by	UNIX 클러스터 자원 [cmdb_ci_unix_cluster_resource]
UNIX 클러스터 자원 [cmdb_ci_unix_cluster_resource]	Defines resources for::Gets resources from	UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]
UNIX 클러스터 자원 [cmdb_ci_unix_cluster_resource]	Defines resources for::Gets resources from	UNIX 클러스터 [cmdb_ci_unix_cluster]
클러스터 가상 IP [cmdb_ci_cluster_vip]	Used by::Uses	UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]
UNIX 클러스터 [cmdb_ci_unix_cluster]	Virtualized by::Virtualizes	클러스터 가상 IP [cmdb_ci_cluster_vip]
UNIX 클러스터 [cmdb_ci_unix_cluster]	Contains::Contained by	클러스터 자원 그룹 [cmdb_ci_cluster_resource_group]
UNIX 클러스터 노드 [cmdb_ci_unix_cluster_node]	Hosted on::Hosts	AIX 서버 [cmdb_ci_aix_server]
