Schemaansicht in Tabellen-Generator

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 2 Minuten Lesedauer

    • Verwenden Sie die Schemaansicht in Tabellen-Generator, um Datenbeziehungen für Ihre Anwendungsdaten zu untersuchen.

    Vorbereitungen

    Erforderliche Rolle: Benutzerrolle personalize_dictionary oder AES und delegierte Entwicklerberechtigungen. Weitere Informationen finden Sie unter Entwickler mit delegieren AES.

    Prozedur

    1. Navigieren Sie zur Registerkarte Daten.
      Hinweis:
      Die Tabellenansicht wird standardmäßig angezeigt.
    2. Wahlweise: Wählen Sie im Menü „ Zusätzliche Aktionen“ (Menü „Zusätzliche Aktionen “ ) die Option Schema aus, um auf die Schemaansicht zuzugreifen.
      Eine visuelle Darstellung der Tabelle und ihrer Beziehungen zu anderen Tabellen wird auf dem Bildschirm angezeigt.

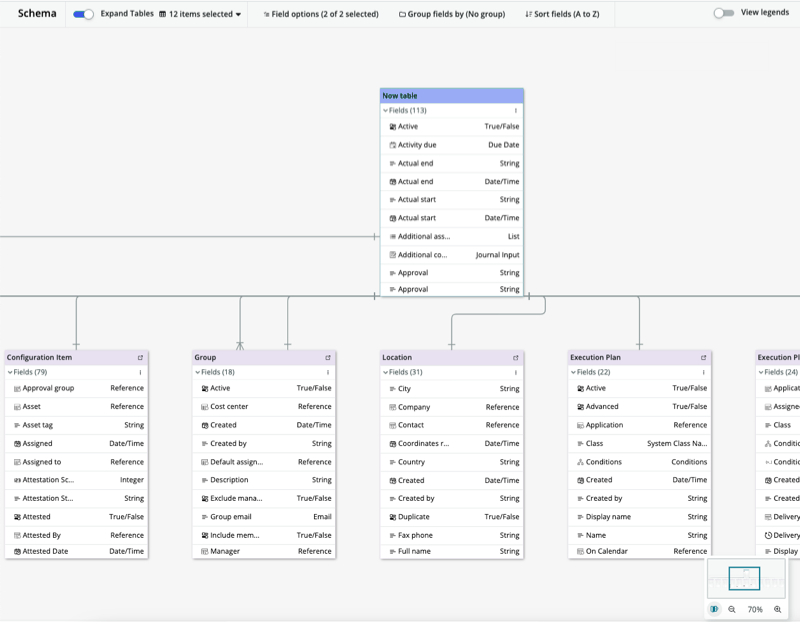

      Abbildung : 1. Schemaansicht
      Schemaansicht.
    3. Navigieren Sie durch das Schemadiagramm, indem Sie die Canvas mit der Maus ziehen.
    4. In diesem schreibgeschützten Bildschirm können Sie die folgenden zusätzlichen Aktionen ausführen.
      OptionBezeichnung
      Steuerelemente der Navigationsübersicht Wählen Sie das Umschaltsymbol für die Übersicht (Umschaltsymbol für Übersicht) in der rechten unteren Ecke aus, um die Steuerelemente der Navigationsübersicht ein- oder auszublenden. Mit dieser Navigationssteuerung können Sie die folgenden Aktionen ausführen:
      • Wenn das Schemadiagramm vergrößert ist, können Sie das Rechteck, das Ihre Ansicht anzeigt, durch Klicken und Ziehen verschieben, um es auf den Teil des Diagramms zu fokussieren, den Sie überprüfen möchten.
      • Klicken Sie auf das Symbol zum Vergrößern ( Symbolzum Vergrößern).
      • Wählen Sie das Verkleinerungssymbol ( Verkleinerungssymbol) aus, um die Ansicht zu verkleinern.
      Tabellenfelder anzeigen/ausblenden Der Umschalter Tabellen erweitern ist standardmäßig aktiviert, um alle Felder in den angezeigten Schematabellen anzuzeigen. Um die Felder in den angezeigten Schematabellen auszublenden, wählen Sie Tabellen erweitern, um dies zu deaktivieren.
      Tabellen anzeigen/ausblenden Verwenden Sie das Menü Ausgewählte Elemente, um eine Liste der Anwendungs- und Nicht-Anwendungstabellen anzuzeigen, die im Schemadiagramm angezeigt werden. Sie können den Tabellennamen auswählen, um das Auswahlhäkchen zu entfernen, wodurch die Anzeige der Tabelle im Diagramm ausgeblendet wird. Um die Tabelle anzuzeigen, wählen Sie den Tabellennamen erneut aus, um das Häkchen wieder einzuschalten.
      Legen Sie die Feldoptionen fest Verwenden Sie das Menü Feldoptionen, um zu steuern, wie Felder im Schemadiagramm angezeigt werden.
      • Wählen Sie Erweiterte Felder aus, um erweiterte Felder in Schematabellen anzuzeigen.
      • Wählen Sie Feldtyp aus, um den Feldtyp für jedes Feld anzuzeigen, das in den Schematabellen angezeigt wird.
      Gruppenfelder Verwenden Sie das Menü „ Felder gruppieren nach“, um Felder in den angezeigten Tabellen zu gruppieren (z. B. Gruppieren von Feldern nach Typ). Wählen Sie aus den folgenden Gruppierungsoptionen aus:
      • Keine Gruppe
      • Erweitert
      • Referenz
      • Typ
      Sortierfelder Verwenden Sie das Menü Felder sortieren, um Felder in den angezeigten Tabellen zu sortieren. Wählen Sie aus den folgenden Sortieroptionen:
      • Alphabetisch (A bis Z)
      • Alphabetisch (Z bis A)
      Zeigen Sie Legenden an Wählen Sie Legenden anzeigen aus, um Informationen zur Interpretation des angezeigten Schemadiagramms anzuzeigen.
      Tabellenspezifische Optionen Wählen Sie das Symbol „Zusätzliche Optionen “ (Symbol „ Zusätzliche Optionen“ ) für eine Tabelle aus, um zu steuern, wie Felder in der ausgewählten Tabelle ähnlich wie die oben beschriebenen Optionen auf oberster Ebene angezeigt, gruppiert und/oder sortiert werden.
      Zeigen Sie in an Tabellen-Generator Klicken Sie auf das Symbol „ Tabelle anzeigen“ (Symbol „Tabellen-Generator navigieren“ ), um die ausgewählte Tabelle in Tabellen-Generatoranzuzeigen.
