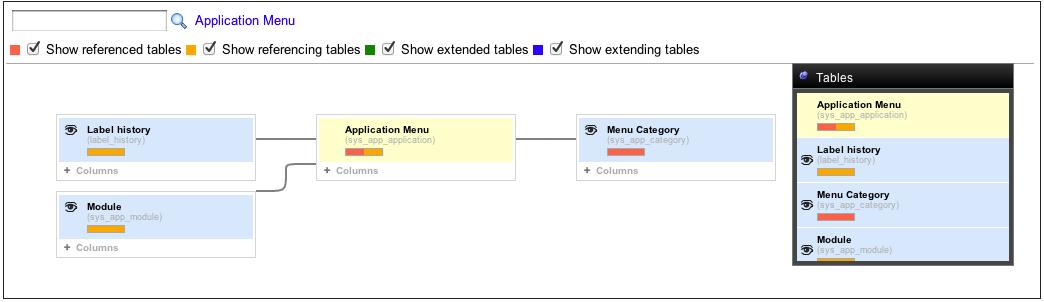

Zeigen Sie die Schemazuordnung an

Die Schemazuordnung zeigt die ausgewählte Tabelle in Gelb an, normalerweise zentriert, und alle Tabellen, die sich auf diese Tabelle beziehen, normalerweise an den Seiten angezeigt.

Aus dieser Zuordnung:

• Mit den Kontrollkästchen oben können Sie steuern, welche Beziehungen angezeigt werden sollen. Wählen Sie einen Beziehungstyp aus, oder löschen Sie ihn, um Tabellen mit dieser Beziehung zur ausgewählten Tabelle anzuzeigen oder auszublenden.
• Jede zugehörige Tabelle verfügt über einen farbigen Balken, der die Beziehung zur ausgewählten Tabelle anzeigt.
• Sie können auf die Connector-Zeilen zeigen, um die Details einer Beziehung zwischen den beiden Tabellen anzuzeigen.

Hinweis:

Da Beziehungen der Einfachheit halber als einzelne Linien dargestellt werden, sind die gerenderten Diagramme keine Entitätsbeziehungsdiagramme.

Tabellenauswahl verwenden:

Um eine Schemazuordnung als Liste anzuzeigen, zeigen Sie auf die Tabellenauswahl in der rechten Ecke:

Sie können:

• Klicken Sie auf eine Tabelle in der Liste, um in der Schemazuordnung zu dieser Tabelle zu scrollen.
• Klicken Sie auf das Augensymbol neben einer aufgelisteten Tabelle, um diese Tabelle in der Schemazuordnung auszublenden oder anzuzeigen.
• Klicken Sie in der Auswahl auf das Stecknadelsymbol, um die Liste geöffnet zu lassen.

Zugehörige Tabellen verwenden:

Klicken Sie mit der rechten Maustaste auf einen Tabellenknoten-Header, um ein Kontextmenü mit diesen Funktionen anzuzeigen:

• Fokus auf diese Tabelle: Legen Sie die ausgewählte Tabelle als neue Fokustabelle fest, und zeichnen Sie die Schemazuordnung basierend auf der neuen Auswahl neu.

  Die neue Fokustabelle wird als Breadcrumb oben hinzugefügt, sodass Sie jederzeit zur vorherigen Tabelle zurückkehren können.

• Zur Listewechseln: Liste der Datensätze für die Tabelle anzeigen.
• Wechseln zu Wörterbuch: Systemwörterbuch anzeigen, gefiltert nach der ausgewählten Tabelle.

Um eine zugehörige Tabelle auszublenden, klicken Sie auf das Augensymbol im Knoten-Header (der Knoten kann mit der Tabellenauswahl wieder sichtbar gemacht werden).

Klicken Sie für Tabellen, die Teil ihrer eigenen Ableitungshierarchie sind, auf die Erweiterungsschaltfläche (+) im Knoten-Header, um der Schemazuordnung ihre Ableitungshierarchie hinzuzufügen.

Weitere Informationen anzeigen

Klicken Sie auf die Erweiterungsschaltfläche (+) neben Spalten, um die Tabellenfelder zu erweitern.

Die Referenzfelder zeigen eine rote Notation der Tabelle, auf die sie sich beziehen.

Wenn Tabellen aus einer Tabelle erweitert werden, werden ihre Spalten in umgekehrter Ableitungsreihenfolge angezeigt. Beispiel:

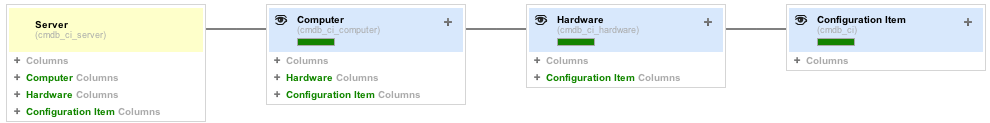

Hier erweitert die Tabelle „Server “ [cmdb_ci_server] die Tabellen „Computer “ [cmdb_ci_computer], „Hardware “ [cmdb_ci_hardware]und „Configuration Item “ [cmdb_ci]und zeigt die Spalten aus diesen Tabellen an.

Ebenso zeigt die Tabelle „Computer“ die Spalten aus den Tabellen „Hardware“ und „Configuration Item“ an.
