Exemplos de descoberta de armazenamento

A Descoberta cria itens de configuração (IC) e relacionamentos de IC para componentes de armazenamento físico e lógico anexados diretamente a servidores de aplicativos e de banco de dados ou por malha comutada Fibre Channel em uma configuração de vários caminhos.

Armazenamento conectado diretamente

Neste exemplo de DAS (Direct Attached Storage, armazenamento de conexão direta), uma unidade SCSI com duas partições, /dev/sda1 e. /dev/sda2 , Está anexado a um host Linux. . /dev/sda1 a partição é inicializável e oferece suporte ao software do sistema. . /dev/sda2 A partição contém um volume lógico configurado como um pool de armazenamento e montado no sistema de arquivos raiz do Linux pela Gestão de volume lógico (LVM). O pool de armazenamento usa apenas 1,5 GB da partição, deixando 13 GB de armazenamento disponíveis para volumes lógicos adicionais.

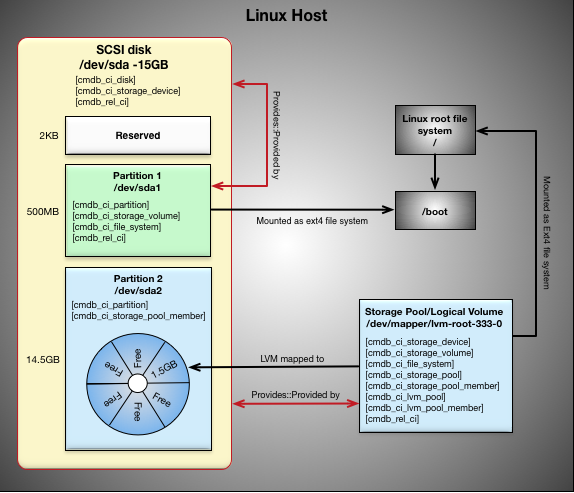

Figura 1. Exemplo de armazenamento anexado diretamente

Tabela 1. ICs e relacionamentos criados para armazenamento de conexão direta (DAS)

Item de configuração	Descrição	Tabelas	Principais referências e relacionamentos
/dev/sda	Dispositivo de armazenamento físico SCSI	[cmdb_ci_disk] [cmdb_ci_storage_device] [cmdb_rel_ci]	[cmdb_rel_ci] Fornece /dev/sda Fornecido por: /dev/sda1
			[cmdb_rel_ci] Fornece /dev/sda Fornecido por: /dev/mapper/lvm-root-333-0
/dev/sda1	Partição 1 no dispositivo de armazenamento SCSI	[cmdb_ci_partition] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_rel_ci]	[cmdb_ci_file_system] Ponto de montagem /boot Sistema de arquivos EXT4
			[cmdb_rel_ci] Fornece /dev/sda Fornecido por: /dev/sda1
/dev/sda2	Partição 2 no dispositivo de armazenamento SCSI	[cmdb_ci_partition] [cmdb_ci_storage_pool_member]	[cmdb_ci_storage_pool_member] Pool : /dev/mapper/lvm-root-333-0 Armazenamento : /dev/sda2
/dev/mapper/lvm-root-333-0	Volume lógico do Linux, mapeado com LVM para uma partição de armazenamento em disco físico.	[cmdb_ci_storage_device] [cmdb_ci_storage_volume] [cmdb_ci_file_system] [cmdb_ci_storage_pool] [cmdb_ci_storage_pool_member] [cmdb_ci_lvm_pool] [cmdb_ci_lvm_pool_member][cmdb_rel_ci]	[cmdb_ci_file_system] Ponto de montagem : / Sistema de arquivos EXT4
			[cmdb_rel_ci] Fornece /dev/sda Fornecido por: /dev/mapper/lvm-root-333-0
			[cmdb_ci_storage_pool_member] Pool : /dev/mapper/lvm-root-333-0 Armazenamento : /dev/sda2

Armazenamento Fibre Channel multicaminho

Neste exemplo de uma SAN (Storage Area Network, rede de área de armazenamento) Fibre Channel, dois dispositivos de armazenamento físico, mpatha e. mpatb Estão conectados a um host Linux por meio de comutadores de fibra, que fornecem recursos de failover. . mpatha a unidade contém duas partições, mpatha1 e. mpatha2 . A primeira partição é montada diretamente em /boot No host Linux. Três volumes lógicos são mapeados para mpatha2 partição e para o dispositivo físico mpatb . Os volumes lógicos são montados como sistemas de arquivos EXT4 em pastas na estrutura raiz do Linux. Este exemplo mostra os ICs que a Descoberta gerencia para cada componente e os pontos de montagem dos volumes lógicos no host Linux.

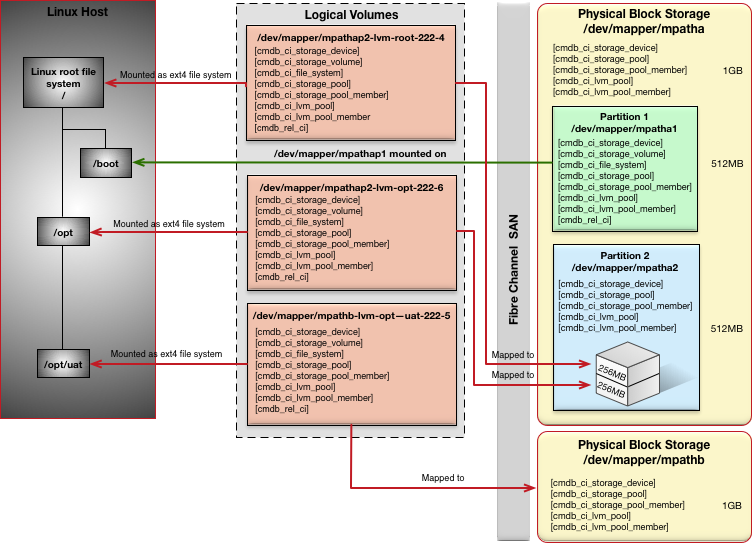

Figura 2. Exemplo de armazenamento Fibre Channel multipath

Detalhes de malha de fibra comutada

A Descoberta cria ICs para os subcomponentes lógicos em ambientes NAS e SAN, como discos fibre channel e componentes de pool, bem como para HBA (Host Bus Adapters, adaptadores de barramento do host) e armazenamento em bloco físico. Em ambientes de vários caminhos, a Descoberta cria relacionamentos de IC nas malhas de fibra comutada que conecta o host Linux aos dispositivos de armazenamento físico. Neste diagrama, as malhas de fibra têm caminhos redundantes que o ambiente SAN pode usar para failover se as conexões falharem.

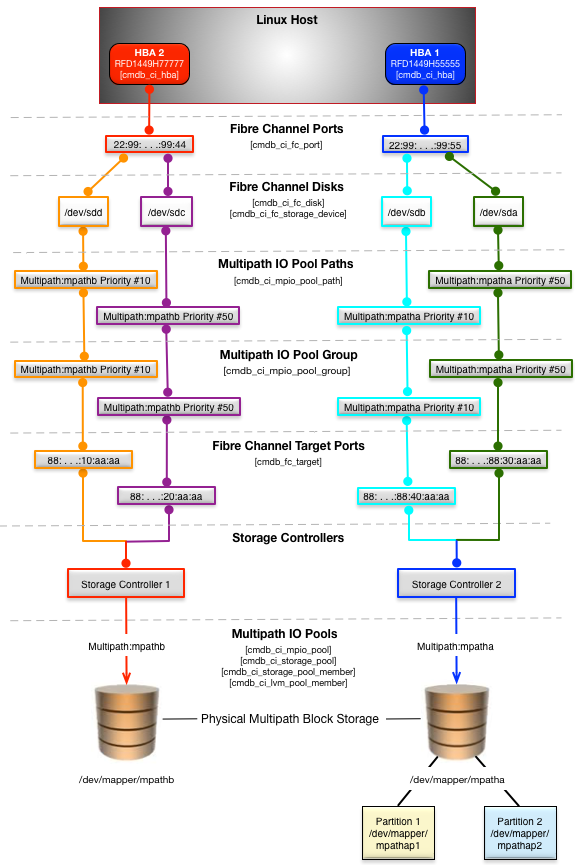

Figura 3. Caminhos redundantes de malha de fibra
