Exiba atributos de conexão de IC em um mapa de serviço de aplicativos em clássico Mapeamento de serviços

É possível exibir atributos de conexões entre itens de configuração (ICs).

Antes de Iniciar

Função necessária: service_mapping_admin ou service_mapping_user

Por Que e Quando Desempenhar Esta Tarefa

Você pode exibir as seguintes informações para cada conexão:

• Os ICs de origem e de destino desta conexão exibidos no menu Contexto (clique com o botão direito).
• Uma lista completa de todos os atributos coletados sobre a conexão no painel Propriedades.

Por padrão, o Mapeamento de serviços mescla linhas de conexão para o mesmo IC para organizar um mapa de serviço de aplicativos. Isso ajuda a tornar o mapa mais legível.

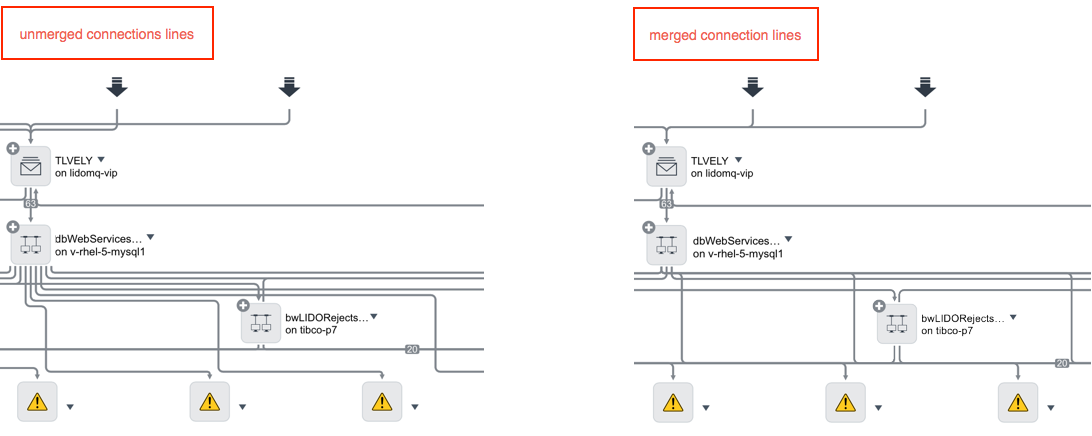

Figura 1. Linhas de conexão mescladas

Cada tipo de conexão tem atributos diferentes. Para uma linha de conexão mesclada, todas as conexões subjacentes são listadas.

A maneira como um mapa instância de serviço exibe atributos de conexão depende dos seguintes fatores:

• Exibições configuradas para ICs Defina quais atributos de conexão serão exibidos no painel Propriedades do mapa.
• As linhas de conexão no mapa dependem da exibição selecionada para o mapa.
• Os atributos disponíveis para exibição também dependem da configuração do Mapeamento de serviços. Para obter mais informações, consulte a descrição dos componentes instalados com o Service Mapping.

Procedimento

1. Abra o mapa de instância de serviço.
   1. Navegar até Tudo > CSDM > Gerenciar serviços de gestão de tecnologia > Instância de serviço.
   2. Selecione a instância de serviço necessária.
   3. Na página da instância de serviço, selecione Mapa de exibição .
2. Exiba os atributos de conexão da seguinte forma:

   Para exibir	Faça o seguinte
   Os ICs de origem e de destino de uma conexão regular	Clique com o botão direito do mouse na conexão.

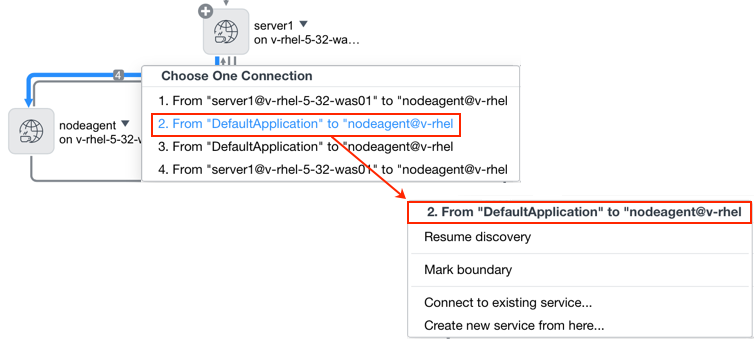

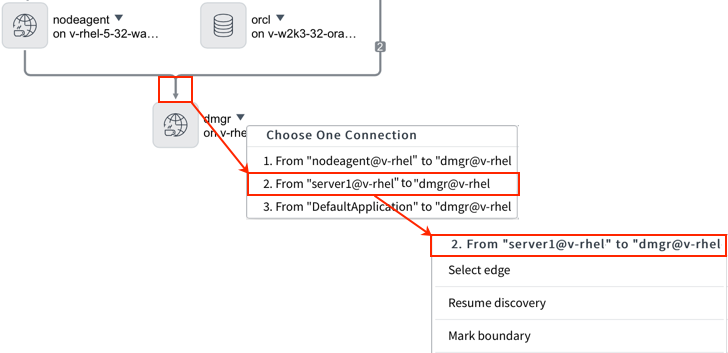

   (Disponível para serviços de aplicativo descobertos com o Mapeamento de serviços) Os ICs de origem e de destino para uma conexão mesclada	Clique com o botão direito do mouse na linha de conexão mesclada com um número e selecione a conexão relevante. Ou Se um segmento de uma linha de conexão for compartilhado por mais de uma conexão mesclada, não vai haver indicação de que é uma linha mesclada. Clique com o botão direito do mouse na linha de conexão saindo ou entrando em um IC e selecione a conexão relevante.
   Os ICs de origem e de destino para uma conexão se a exibição de árvore estendida estiver habilitada. A exibição de árvore estendida simplifica um mapa instância de serviço ocultando a maioria das linhas de conexão.	Clique no IC cujas conexões deseja exibir. Todas as conexões ocultas para este IC aparecem no mapa. Clique com o botão direito do mouse na linha de conexão relevante.
   Atributos detalhados de uma conexão regular no painel Propriedades	Clique na linha de conexão.

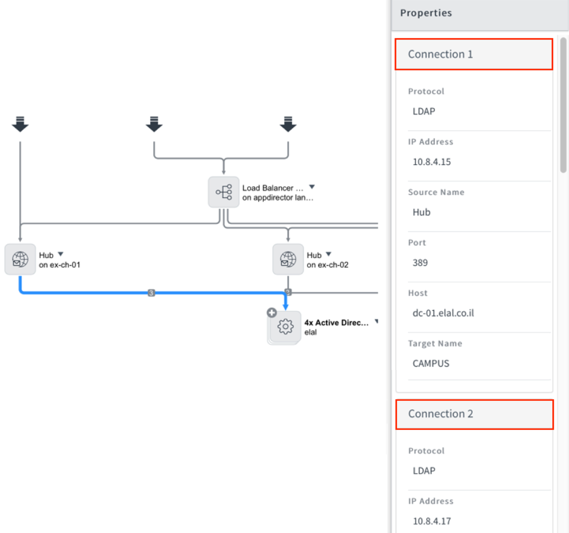

   (Disponível para serviços de aplicativo descobertos com o Mapeamento de serviços) Atributos detalhados de uma conexão mesclada no painel Propriedades.	Clique na linha de conexão mesclada indicada por um número. Todas as conexões subjacentes são exibidas separadamente no painel Propriedades.
   Atributos detalhados de um segmento de conexão compartilhado por mais de uma conexão mesclada no painel Propriedades.	Clique com o botão direito do mouse na linha de conexão saindo ou entrando em um IC, selecione a conexão relevante e escolha Selecionar borda. Os atributos detalhados são exibidos no painel Propriedades. Nota: Segmentos compartilhados não têm uma indicação de que são uma linha mesclada.

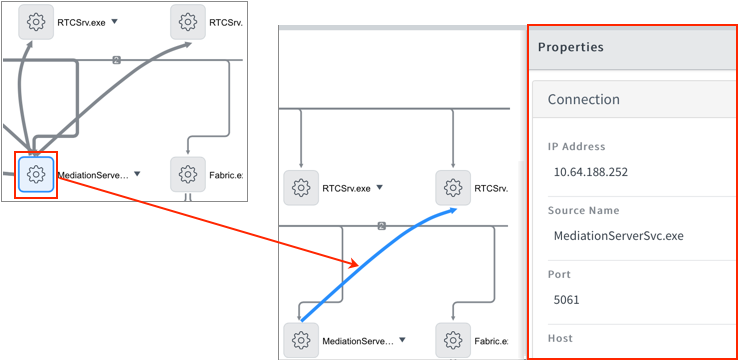

   (Disponível para serviços de aplicativo descobertos com Mapeamento de serviços) Propriedades detalhadas de uma conexão no painel Propriedades quando a visualização em árvore está habilitada. A exibição de árvore estendida simplifica um mapa instância de serviço ocultando a maioria das linhas de conexão.	Clique no IC cujas conexões você deseja exibir. Todas as conexões ocultas para este IC aparecem no mapa. Clique na linha de conexão exigida.
   (Disponível para serviços de aplicativo descobertos com Mapeamento de serviços) As conexões baseadas em tráfego para um IC. Nota: É possível ver conexões baseadas em tráfego para um IC, mesmo se você desabilitou a descoberta baseada em tráfego para um instância de serviço do qual o IC faz parte.	Clique com o botão direito do mouse no IC cujas conexões baseadas em tráfego deseja verificar. Selecione Exibir conexões baseadas em tráfego. A Lista de conexões baseadas em tráfego é aberta exibindo as informações na tabela Lista de conexões baseadas em tráfego. Clique em Fechar quando terminar de exibir esta lista.

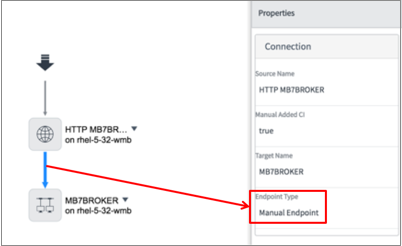

   Conexão adicionada manualmente É possível adicionar uma conexão ou um IC manualmente. Em ambos os casos, a conexão adicionada manualmente um ponto de entrada para a próxima camada do fluxo da aplicação.	Clique na conexão adicionada manualmente. O painel Propriedades mostra o Endpoint manual em Tipo de endpoint.

   Tabela 1. Lista de Conexões Baseadas no Tráfego (quando a descoberta baseada em Inteligência preditiva está desabilitada)

   Campo	Descrição
   IP	O endereço IP do aplicativo conectado ao IC selecionado.
   Porta	A porta no IC selecionado que é usada para se comunicar com o outro aplicativo.
   Processo	O ID do processo no IC selecionado.
   Já no mapa	Sim - se esta conexão for exibida no mapa. Não se esta conexão não fizer parte da instância de serviço e não estiver no mapa.
   Decisão do sistema	A configuração define se Mapeamento de serviços mantém a conexão baseada no tráfego descoberta ou a remove. O valor vem do algoritmo que Mapeamento de serviços usa.
   Decisão do usuário	(Opcional) A configuração substitui a configuração de decisão do sistema, que define se Mapeamento de serviços mantém a conexão baseada em tráfego descoberta ou a remove. Por exemplo, se a configuração de decisão do sistema para uma conexão for Manter e você quiser remover esta conexão, selecione Remover.
