円グラフデータの可視化では、円形を使用して、さまざまなカテゴリまたはグループの比率またはパーセンテージを示します。円の各部分 (または「スライス」) は異なるカテゴリまたはグループを表し、各スライスのサイズは、それが表すグループまたはカテゴリのサイズに比例します。
始める前に
必要なロール：任意の内部ロールを使用して、ダッシュボードからデータの可視化を作成できます。可視化デザイナーで可視化を作成し、可視化を可視化ライブラリに保存するには、viz_creator、viz_admin、または admin ロールが必要です。意味のある可視化を作成するには、レポートするデータにアクセスする権利が必要です。 アクセスの詳細については、「 report_view のアクセス制御」を参照してください。
このタスクについて
この可視化タイプを使用して、予算内の経費の配分やアサイン先グループ全体のインシデントの分布など、全体を構成する部分の割合を表示します。
手順
-

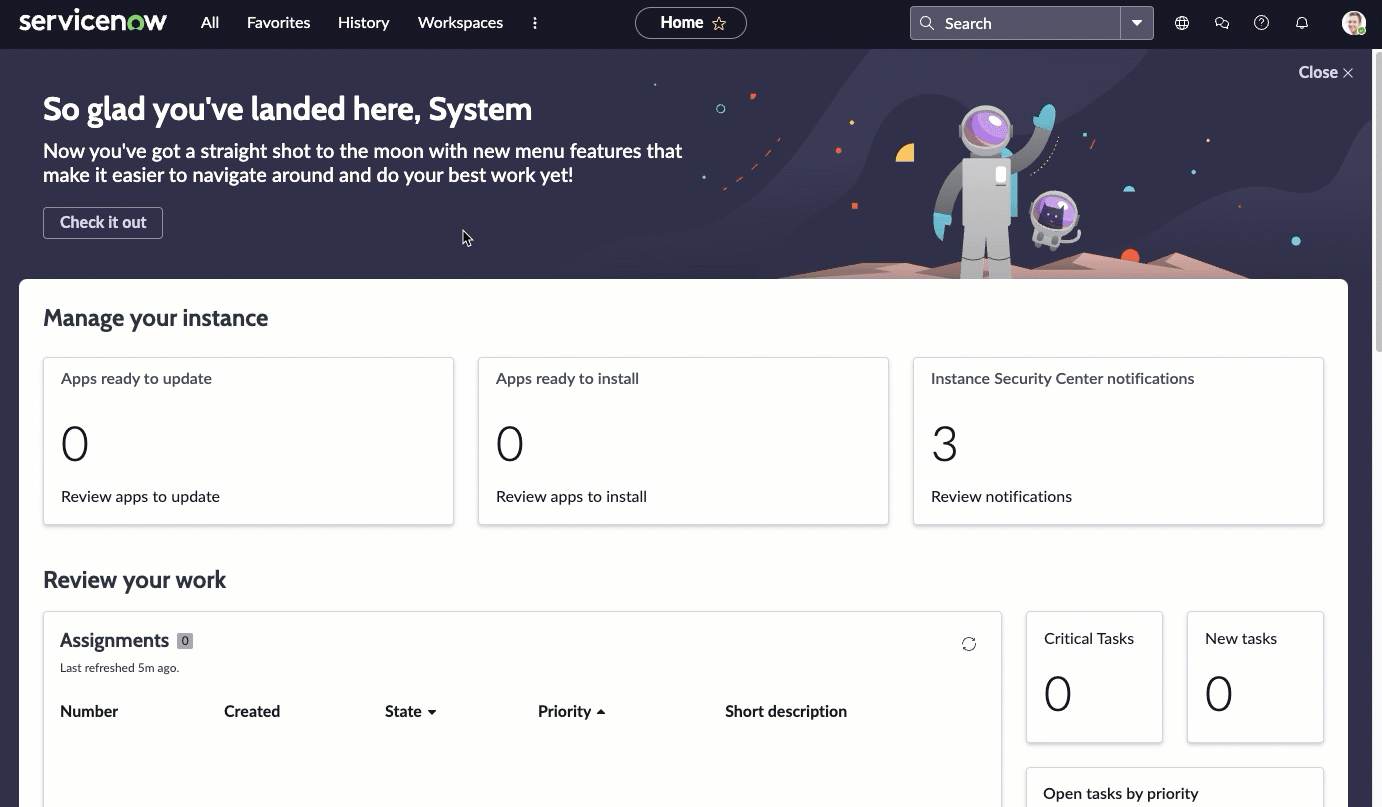

最初の手順に従って Visualization Designer での円グラフまたはドーナツグラフによる可視化の作成します。
-
移動先 .
-
[新規] を選択します。
-
円グラフ (
) の視覚化タイプを選択します。
-
ここでは、ヘッダーと境界線のセクションをスキップして、データソースに移動します。
-

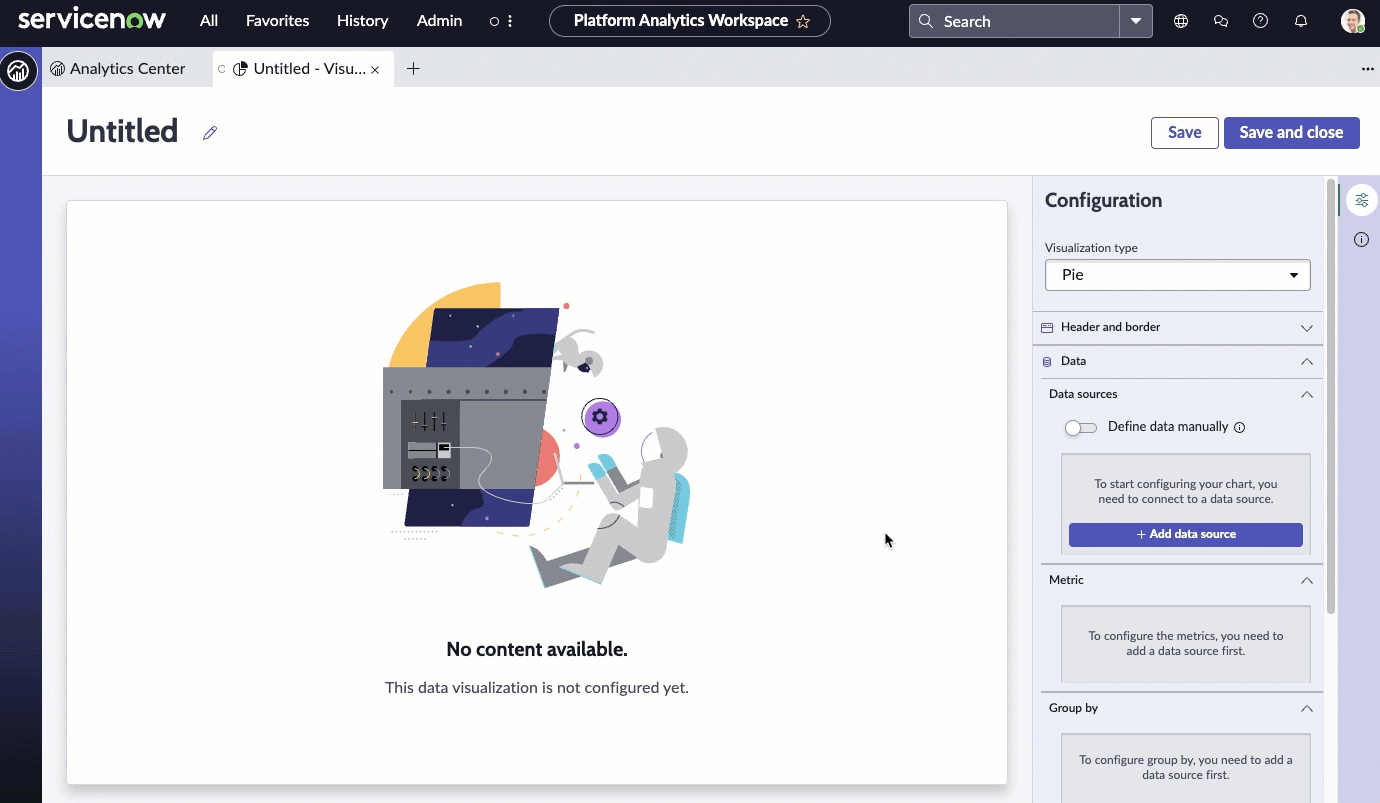

[データソースを追加] を選択します。
-
インシデント [incident] テーブルを選択します。
-
この可視化ではオープンインシデントが表示されるため、[フィルター] セクションに Incidents.Open 条件を追加しましょう。
このフィルターを選択すると、可視化にはアクティブなインシデントの数のみが表示されます。
- オプション:
[実行] を選択して、可視化の基になるレコードをプレビューします。
-
[このソースを追加] を選択します。
選択したデータの現在の値で円グラフによる可視化が可視化デザイナーに表示されます。指定した情報は可視化がアクティブなインシデントを表すということだけなので、「Active=True」と「Active=False」の 2 つの扇形しか表示されません。優先度とアサイン先グループはステップ 4 で追加します。
-
可視化が確認できたので、ユーザーのコンテキストを追加しましょう。
-
[ヘッダーと境界線] セクションを展開します。
-
[ Show header (ヘッダーを表示)] を選択し、グラフのタイトル「 Open incidents - Assignment Group (オープンインシデント - アサイン先グループ)」を入力します。
[ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名により、可視化デザイナーおよびリストで可視化が識別されます。チャートのタイトルが可視化内に表示されます。
-
可視化の説明として「 Open incidents of all priorities by assignment group (アサイン先グループ別のすべての優先度のオープンインシデント)」と入力します。
説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
-
[保存] を選択し、レポートのタイトルに [円グラフ - オープン インシデント] を付けます。
-
[メトリクス] セクションをスキップします。
-
グラフ内の情報を区別するために [グループ] を追加します。
[Group by (グループ化)] で [Active (アクティブ )] を選択し、グループ化を [Assignment group (アサイン先グループ)] に変更します。
-
[並べ替え] で、並べ替えの基準となるフィールドと並べ替えの順序を選択します。
-
名前でソートすることを選択します。
-
並べ替え順序として [昇順 ] を選択します。

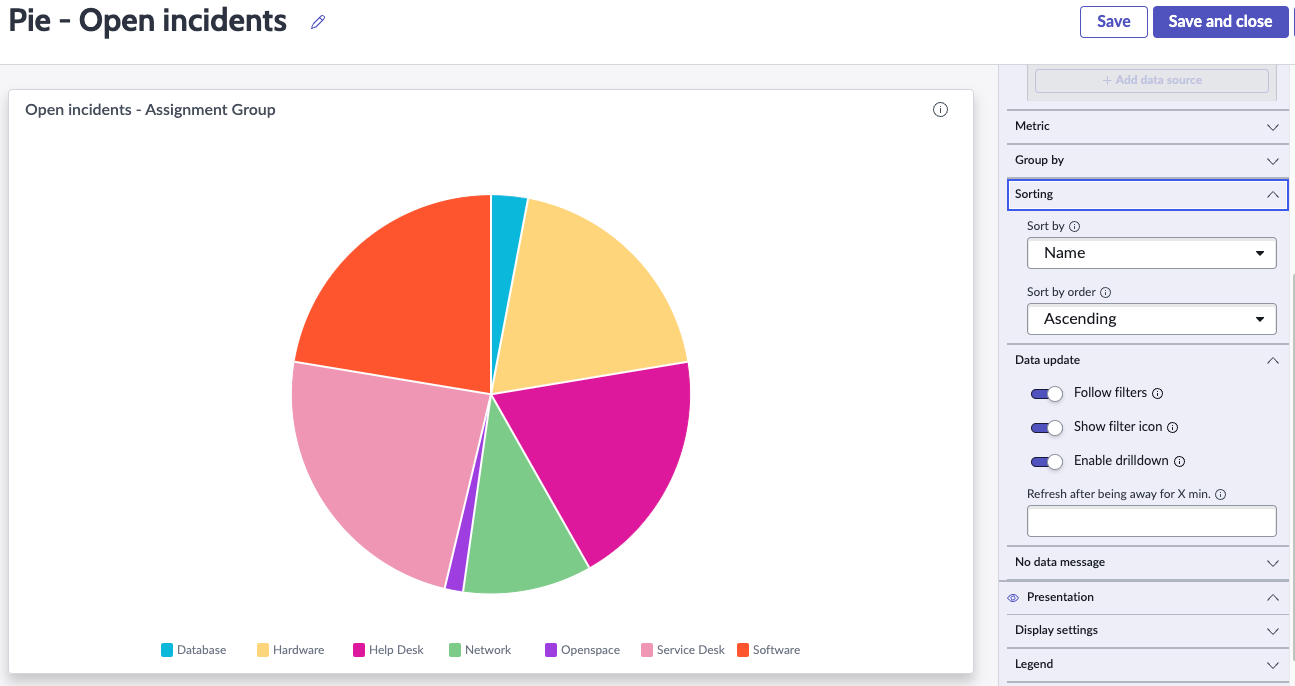

セグメントは、データベース、ハードウェアなどで始まるアサイン先グループ名の順序になります。
-
[データの更新] で、対象者が可視化を操作する方法を構成します。
-
[フィルターに従う] を選択します。
このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
-
[フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
-
[ ドリルダウンを有効にする ] を選択すると、閲覧者はグラフ内のデータ ポイントを選択して関連情報に移動できます。
一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。
このコントロールは、[ チャートの相互作用を許可] を反映しています。[チャートの相互作用] で、ドリルダウンの宛先を選択することもできます。
-
円グラフの扇形が表す内容の表示方法を選択します。
- [凡例を表示 ] は、ビジュアリゼーションの各値の色分けの例を示しています。凡例を表示するかどうか、配置場所、および表示する量を選択できます。理想的な配置は、ダッシュボード上のコンテナのサイズによって異なります。水平方向のスペースが広い場合は、凡例を左または右に配置します。垂直方向のスペースが広い場合は、上または下に配置します。
- [Show data labels (データラベルを表示)] は、ビジュアリゼーションのセグメントの隣にラベルと値の情報を追加します。
-
[ 凡例を表示 ] を選択して、凡例オプションを有効にします。
-

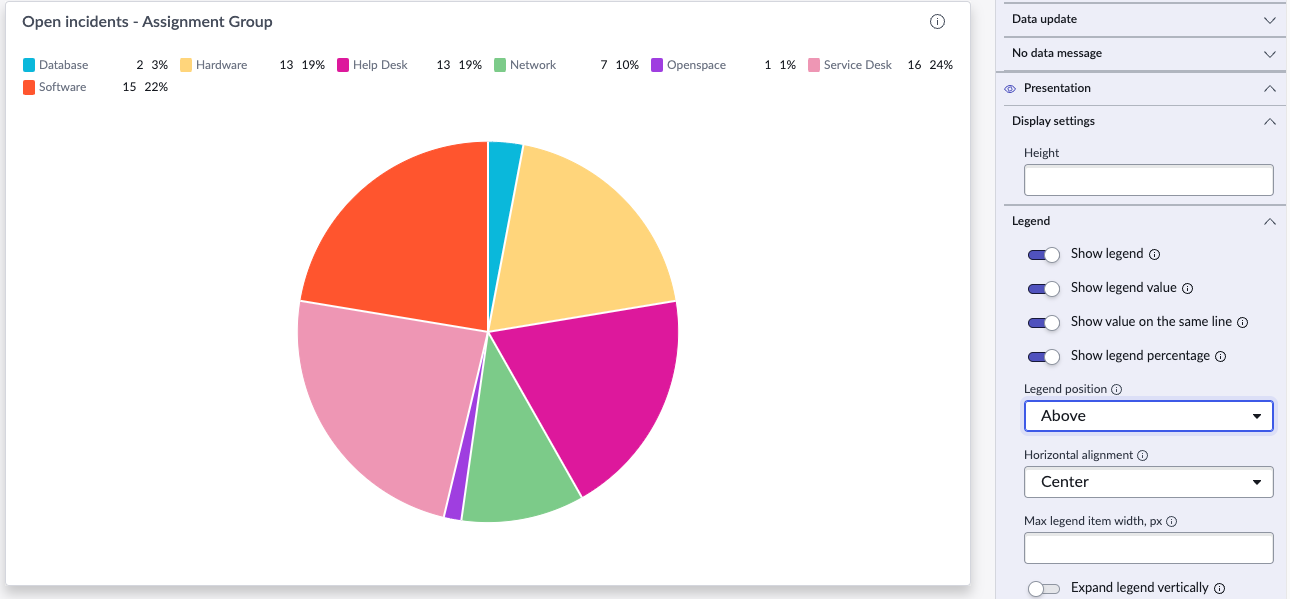

[ 凡例値を表示] を選択します。
このオプションは、メトリクスに関連付けられた番号を追加します。この場合、ネットワークインシデントの数と同じ数であるため、 ネットワーク アサイン先グループにアサインされたインシデントに 7 が追加されます。
-
同じ 行に値を表示 を選択して、アサイン先グループ名の値を保持します。
-
[ 凡例のパーセンテージを表示 ] を選択して、値に関する詳細情報を提供します。
-
ビジュアリゼーションの上に凡例を配置する場所を試してみてください。
凡例は、可視化の上、下、または右または左に配置することを選択できます。
-
[中央 ]の[水平方向の配置]を選択します。
凡例を可視化の右または左に配置した場合、水平配置は利用できません。[開始] と [終了] は、凡例を可視化の左または右に移動します。(右から左に読む言語の場合、開始と終了は右と左です。
-
[凡例アイテムの最大幅] を変更して、これらの値に多かれ少なかれ余地を与えます。
-
[ 凡例の表示 ] をオフにし 、[データ ラベルの表示] を選択します。
-
[データ] ラベルタイプを選択します。
ラベルの横に数値を表示する場合は [値] を選択し、値が表す割合を表示する場合は [パーセント] を選択し、両方を表示するには [値とパーセント] を選択できます。
-
[最大ラベル サイズ] を 50 に変更します。
ラベルは追加の行に折り返されます。切り捨てタイプは、ラベルが折り返されるため、違いはありません。
-
[ ラベルを折り返す] オプションをオフにします。
[切り捨て] タイプを変更すると、End が長いラベルの端を 3 つのドットに置き換えていることがわかります。[開始] を選択すると、長いラベルの最初の部分が 3 つのドットに置き換えられます。中央を選択しても同じことが起こります。
-
ビジュアリゼーションの [デフォルト ] の色タイプを選択します。
- [デフォルト ] では、UX テーマに関連付けられた色が適用されます。
- カラーパレット は、同じ色の色相を使用します (たとえば、青の明から暗)。
- [固定要素 ] では、ハードウェア インシデントなどの各要素に同じ色を指定します。固定要素の色を使用するすべてのデータ可視化では、同じ要素が同じ色で表示されます。
タスクの結果
1 つの値でグループ化された円グラフの可視化が作成されました。また、ビジュアリゼーションのラベル付け、凡例、および色も構成しました。
