AutoCAD 층 표면적 계산

  • 릴리스 버전: Yokohama
  • 업데이트 날짜 2025년 01월 30일
  • 읽기3분

    • AutoCAD 바닥 소스를 가져오는 동안 Map Studio에서 실내 매핑 바닥 크기, 면적 및 치수를 계산합니다.

    시작하기 전에

    에서 실내 매핑 계산된 바닥 크기 면적 측정은 미리 채워진 필드 값이 있는 층 테이블 양식에서 워크플레이스 코어 사용할 수 있습니다. 예를 들어, 총 제곱 피트, 사용 가능한 제곱 피트입니다.

    필요한 역할: 관리자

    프로시저

    1. AutoCAD 파일에서 바닥 크기 면적을 계산하려면 바닥 크기 계산 속성을 활성화합니다.
      1. 다음으로 이동 모두 > Indoor Mapping > Indoor Mapping 속성.
      2. 편집을 활성화하고 층 크기 계산을 활성화하려면 true로 설정합니다 .
      3. 저장을 클릭합니다.
    2. 다음으로 이동 모두 > Indoor Mapping > Map 스튜디오.
    3. 층 표면적을 계산할 캠퍼스를 선택합니다.

      예: 데모 캠퍼스.

    4. Map 스튜디오에서 건물을 선택합니다.
    5. 선택 직장 관리 > 층 및 평면도.
    6. 평면도를 선택하고 구성을 선택합니다.
    7. AutoCAD 소스 페이지의 목록 optionsx에서 바닥 표면적 계산에 사용을 선택합니다.

      바닥 표면적 계산에 사용 옵션은 1단계에 표시된 대로 바닥 크기 계산 속성을 활성화한 후에만 표시됩니다.

      주:
      Use for floor surface area calculation(바닥 표면적 계산에 사용) 옵션을 선택하는 동안 레이어를 선택하는 것은 선택 사항이며 필수는 아닙니다.

      층 표면적 계산 속성을 보여주는 AutoCAD 소스 페이지입니다.

    8. 층의 윤곽선을 나타내는 레이어를 선택하여 층 표면적 값을 계산합니다.

      바닥 표면적 계산에 사용이 선택된 레이어가 바닥 표면적 계산에 사용됩니다.

      주:
      한 번에 하나의 레이어만 선택할 수 있습니다. 선택한 도면층에 닫힌 폴리선이 있는지 확인합니다.
    9. 파일 미리보기를 선택하여 선택한 도면층에 대해 폴리선이 닫혀 있는지 미리 보고 확인합니다.

      선택한 바닥 레이어에 닫힌 폴리선이 여러 개 있는 경우 가장 큰 폴리선이 사용됩니다.

      1. 드롭다운 목록에서 예를 선택합니다.
    10. 임포트 시작을 선택하여 CAD 평면도를 임포트합니다.

      계산된 층 표면적 값은 Map Studio의 층 구성에 저장됩니다.

    11. 다음으로 이동 모두 > 공간 매핑 > 속성 매핑.
      이렇게 하면 계산된 층 표면적 값이 Map 스튜디오에서 층 테이블 양식으로 푸시됩니다 워크플레이스 코어 .
    12. Indoor Place Properties 매핑 페이지에서 새로 만들기를 클릭하고 양식 필드를 채웁니다.
      주:
      이 단계는 한 번만 구성해야 합니다.
      필드 설명
      속성 속성의 이름입니다. 예: CAD_COMPUTED_SURFACE_SQ_FEET 및 CAD_COMPUTED_SURFACE_SQ_METERS.
      주:
      속성의 이름은 수정하거나 편집할 수 없습니다. 특성 이름은 AutoCAD 파일에서 레이블로 사용한 것과 동일해야 합니다.
      WSD 테이블 속성을 채우거나 배치할 테이블입니다.

      드롭다운 목록에서 층 을 선택하여 층 테이블의 층 표면적 값을 계산합니다.
      WSD 필드 층 표면적을 자동으로 채울 필드입니다.

      총 제곱 피트 또는 사용 가능한 제곱 피트를 선택합니다.
      순서 순서는 0으로 유지할 수 있습니다.
      활성 이 옵션을 선택하지 않으면 다른 맵에서 속성이 자동으로 비활성화됩니다.

      속성을 활성화하려면 이 옵션을 선택합니다.
      도메인 기본값은 전역입니다.

      전역을 유지하여 서로 다른 애플리케이션 간의 상충을 방지합니다.
    13. 업데이트를 클릭합니다.
    14. 다음으로 이동 모두 > 공간 매핑 > 실내 맵/WSD 동기화 동기화 스크립트를 실행하여 선택한 층을 업데이트된 속성으로 업데이트합니다.
    15. 캠퍼스를 선택합니다.

      동기화 스크립트는 층 테이블에서 새로 추가된 계산된 층 표면적 필드를 동기화합니다.

    16. 다음으로 이동 모두 > 작업 공간 코어 > 업무 공간 관리 > 층.
    17. 표면적 값을 계산한 층(Floor) 을 선택하고 측정 디테일(Measurement Details) 섹션을 확인합니다.

      예를 들어 사용자 구성에 따라 다음 필드 값이 미리 채워집니다.

      1. 총 제곱 피트: 층 표면적 값이 자동으로 채워집니다.
      2. 사용 가능한 제곱 피트: 층의 바닥 표면적 값이 자동으로 채워집니다.
        주:
        Map 스튜디오에서 CAD 파일을 가져올 때 CAD 값이 올바르지 않거나 비어 있으면 CAD 파일에 단위가 없거나 잘못된 단위가 있을 가능성이 큽니다. 이러한 경우 Map 스튜디오의 CAD 파일 변환은 정확하지 않습니다.
        CAD 파일 단위 값은 AutoCAD 파일 좌표를 기반으로 Map Studio에서 올바르게 계산할 수 있습니다. 평면도의 CAD 파일 구성 페이지로 다시 이동하여 다음을 수행합니다.
        • Map Studio의 오른쪽 상단에 있는 추가 작업 아이콘( 추가 옵션 아이콘.)을 선택합니다.
        • 파일 단위 편집 옵션을 선택합니다.

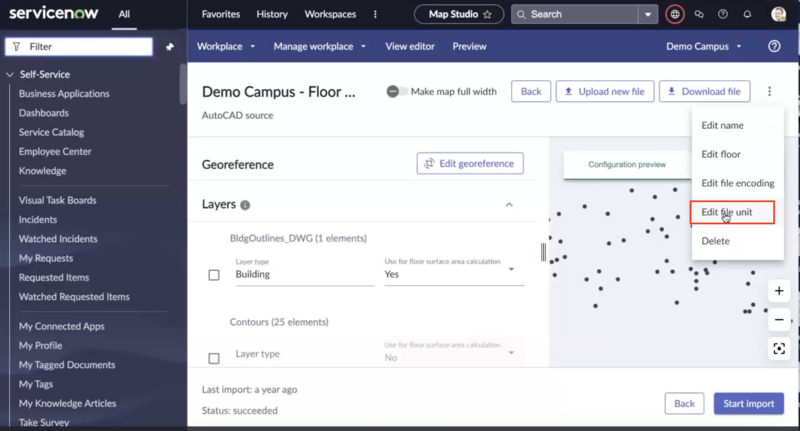

          CAD 구성 페이지의 CAD 파일 편집 단위 옵션.

        • 드롭다운 목록에서 단위를 선택합니다.

          예를 들어; 피트.

        • 저장을 클릭합니다.
        • Start Import(임포트 시작)를 클릭하고 동기화를 다시 실행합니다.

          자세한 내용은 다음과 동기화 실내 매핑워크플레이스 서비스 제공 문서를 참조하십시오.

          이제 변환이 정확해졌습니다.
