장소 구성

  • 릴리스 버전: Yokohama
  • 업데이트 날짜 2025년 01월 30일
  • 읽기6분

    • 맵 구성 미리 보기 레이아웃을 사용하여 장소를 구성합니다. CAD 파일에서 장소 유형을 검색합니다.

    이 태스크 정보

    장소 유형에 대한 모양, 이름 및 제목을 구성할 수도 있습니다.

    시작하기 전에

    필요한 역할: 관리자

    프로시저

    1. 맵 구성 탭을 선택합니다.

      맵 구성 미리 보기 페이지에 포커스가 맞춰집니다.

    2. 펼침 단추 토글 아이콘( 레이어 확장)을 선택하여 장소를 확장합니다.
    3. 편집을 선택하여 장소 속성 및 요소를 편집합니다.
      편집 패널이 나타납니다.선택한 장소에 대한 추가 정보를 보여주는 요약 정제입니다.
    4. 선택한 장소는 장소의 요소 수를 표시합니다.

      예: 소회의실(1개 요소).

      요약 알약은 장소 구성에 대한 정보를 요약합니다. 예를 들어 요약 알약은 장소가 블록 또는 텍스트인지, 장소 유형이 카페테리아 또는 파티오인지(구성 정보)를 보여줍니다.

      구성에서 누락된 항목이 있는 경우 요약 알약이 빨간색으로 강조 표시된 경보를 제공합니다. 예를 들어, 폴리선 누락, 폴리곤 누락 등이 있습니다.

    5. 요약 알약에는 장소 구성에 대한 요약 정보가 표시됩니다.
      요약 알약은 장소 구성 및 장소 상태에 따라 다음 색상으로 정보를 요약합니다.
      • 중립 파란색: 선택한 항목의 유형을 나타냅니다. 예를 들어 텍스트 또는 블록입니다.
      • 녹색: 선택한 장소에 대한 장소 구성이 올바른지 나타냅니다.
      • 주황색: 사소한 구성 문제를 나타냅니다.
      • 회색: 임포트되지 않은 레이어를 나타냅니다.
      • 빨간색: 차단 오류를 나타냅니다.
    6. 임포트(Import) 옵션(다각형으로 임포트 7단계 또는포인트로 임포트 9단계)을 선택하여 구성을 CAD 파일로 임포트합니다.
      구성을 CAD 파일로 가져오지 않으려면 가져오지 않음 을 선택합니다.
    7. 다각형으로 가져오기를 선택하여 CAD 파일에서 장소를 다각형으로 가져옵니다.

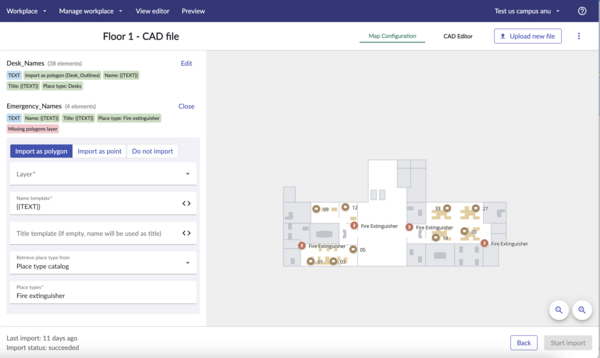

      장소를 다각형으로 임포트합니다.

      주:
      다각형으로 생성을 선택하고 모양이 누락된 경우 맵 구성 미리 보기에 텍스트가 빨간색으로 나타납니다.
      1. 레이어에 대해 다음 옵션을 선택합니다.
      1. 레이어: 드롭다운 목록에서 레이어를 선택하는 옵션입니다.
        레이어 선택은 이러한 장소의 모양이 맵에 있는 위치를 지정하기 위해 수행됩니다. 예를 들어 레이어(회의실)의 경우 레이어 드롭다운 목록에서 해당 셰이프를 선택합니다.
      2. 이름 템플릿: 이름을 구성하는 옵션입니다.

        다음 옵션 중 하나를 선택합니다.

        1. CAD 파일에서 레이어 텍스트 또는 이름을 복사하려면 텍스트(TEXT) 를 선택합니다.

          CAD 파일 이름이 맵 구성 미리보기에 나타납니다.

        2. 레이어에 대해 CAD에서 생성된 고유 ID를 사용하려면 autocad_entity_handle 선택합니다. 엔터티 이름과 핸들은 CAD 드로잉 내에서 고유합니다.
      3. 구성에서 블록 속성을 정의한 경우 블록을 선택합니다.
      4. 제목 템플릿: 텍스트 또는 autocad_entity_handle를 선택하는 옵션입니다.
        주:
        이 필드를 비워 두면 이름이 장소 유형 제목으로 사용됩니다(6단계 a 참조).
    8. 장소 유형 검색에서 다음 옵션을 선택하여 CAD 파일에서 장소 유형을 검색합니다.
      1. 장소 유형 검색: CAD 파일에서 장소 유형을 검색하려면 다음 옵션을 선택합니다.
        1. 장소 유형 카탈로그: 기본 실내 매핑 장소 유형 스타일 및 범주를 장소 유형에 적용하려면 이 옵션을 선택합니다. 장소 유형 카탈로그 또는 장소 유형 테이블(모두 > Indoor Mapping > 장소 유형)에는 장소 유형과 기본 스타일이 포함되어 실내 매핑 있습니다. 자세한 내용은 아이콘 및 장소 유형 생성 실내 매핑 문서를 참조하십시오.
          • 장소 유형: 적절한 실내 매핑 장소 유형을 선택하여 스타일을 지정하고 분류합니다. 예: 소화기. 선택한 장소 유형이 CAD 편집기 미리보기에 표시됩니다.

          • 실내 매핑 장소가 와 통합워크플레이스 서비스 제공되면 장소는 회의실, 소화기 등으로 분류됩니다. 이 분류에 따라 회의실을 예약할 수 있는지도 확인할 수 있습니다.

        2. Text 또는 Block attributes: Text 또는 block 속성 에서 장소 유형을 불러오기를 원하는 경우 이 옵션을 선택합니다.
          주:
          텍스트 또는 블록 속성 이름에는 장소 유형 정보가 포함되어 있습니다. CAD 파일의 장소 유형 이름은 장소 유형 카탈로그의 실내 매핑 장소 유형 이름과 동일해야 합니다. 텍스트 또는 블록 속성 이름이 의 실내 매핑장소 유형 이름과 일치하지 않는 경우 장소 유형에서 실내 매핑 장소 유형, 스타일 및 아이콘을 생성합니다. 자세한 내용은 아이콘 및 장소 유형 생성 실내 매핑 문서를 참조하십시오.

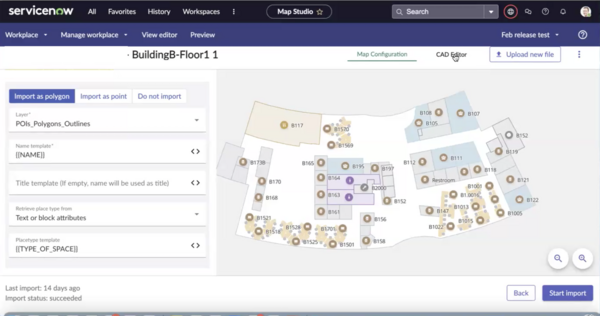

          블록 또는 텍스트 속성에서 장소 유형을 검색합니다.

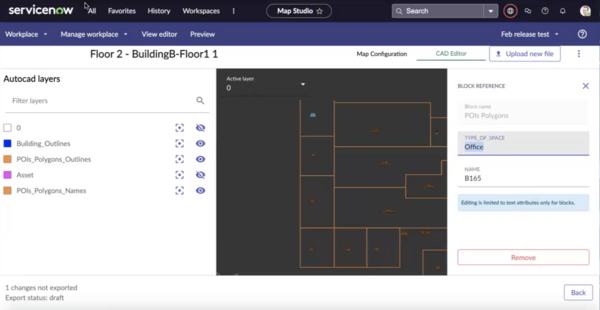

          공간 유형 및 이름 속성을 표시하는 블록 참조 편집 패널입니다.

        3. 나중에 수동으로 설정: 나중에 수동으로 설정 옵션을 사용하여 장소 유형을 설정하면 맵 구성 미리보기에 장소가 알 수 없는 장소 유형으로 표시됩니다.

          CAD 편집기 미리보기에서 수동으로 설정된 기본 장소 유형을 선택하면 "평면도에서 정보를 사용할 수 없으므로 수동으로 설정합니다"라는 메시지가 표시됩니다.

          장소 유형은 장소 유형 테이블에 기타 유형 또는 알 수 없는 유형으로 실내 매핑 표시됩니다(모두 > Indoor Mapping > 장소 유형). 정의되지 않은 장소 유형은 장소 유형 테이블의 기타 장소 유형과 일치하므로 동기화 프로세스 중에 무시되지 않습니다.

          장소 유형을 수동으로 할당하려면 다음 중 하나를 수행합니다.

          • CAD 편집기를 사용하여 장소를 수동으로 설정합니다. 적절한 활성 레이어를 선택합니다. 장소를 선택하고 장소 유형 정보를 텍스트 또는 블록 속성(있는 경우)에 추가합니다.
          • Map 스튜디오로 실내 매핑 이동 직장 관리장소를 관리합니다. 장소를 여러 개 선택하거나 올가미를 사용하거나 Shift 키 옵션을 사용하여 필요한 장소를 선택합니다. 배치 편집 패널에서 적절한 장소 유형을 선택합니다. 자세한 내용은 장소 관리 문서를 참조하십시오.

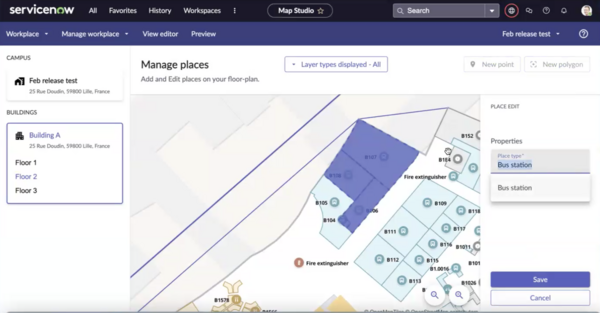

            Map 스튜디오에서 장소 관리를 사용하여 장소를 수동으로 설정합니다.

    9. 옵션: CAD 파일의 점으로 장소를 가져오려면 점으로 가져오기 를 선택합니다.
      주:
      포인트로 생성을 선택하고 모양이 누락된 경우 맵 구성 미리 보기에 텍스트가 빨간색으로 나타납니다.
      1. 다음 옵션을 선택하여 장소 유형을 구성합니다.
      1. 이름 템플릿: 템플릿의 이름을 구성합니다.
        1. CAD 파일에서 텍스트 또는 이름을 복사하려면 텍스트(TEXT )를 선택합니다.

          지도 구성 미리 보기에는 선택한 장소의 지도에 이름이 표시됩니다.

        2. CAD에서 생성된 고유 ID를 사용하려면 autocad_entity_handle 선택합니다. 엔터티 이름과 핸들은 CAD 드로잉 내에서 고유합니다.
      2. 구성에서 블록 속성을 정의한 경우 블록을 선택합니다.
      3. 제목 템플릿: Autocad의 텍스트 또는 이름을 사용하려면 텍스트 또는 autocad_entity_handle 를 선택합니다.
        주:
        이 필드를 비워 두면 이름이 제목으로 사용됩니다(6단계 a 참조).
    10. 장소 검색 유형에서 다음 옵션을 선택합니다.
      1. 장소 유형 카탈로그: 장소 유형에 실내 매핑 기본 스타일을 적용하는 옵션입니다. 장소 유형 카탈로그 또는 장소 유형 테이블( (모두 > Indoor Mapping > 장소 유형)에는 장소 유형과 기본 스타일이 포함되어 실내 매핑 있습니다.
        • 장소 유형: 장소의 스타일을 지정하고 분류하는 적절한 실내 매핑 장소 유형을 선택합니다. 예: 소화기.
        • 선택한 장소 유형이 CAD 편집기 미리보기에 표시됩니다.

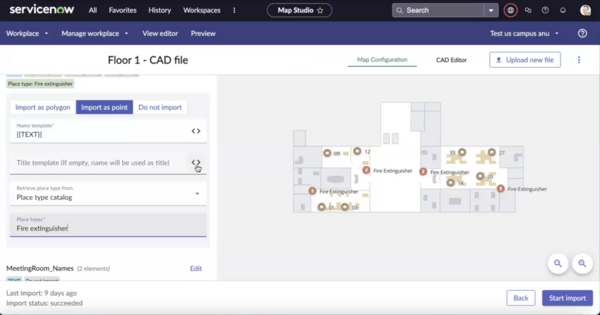

          장소 유형 카탈로그에서 검색된 장소 유형을 보여주는 CAD 편집기 미리 보기

      2. Text 또는 Block attributes: Text 또는 block 속성 에서 장소 유형을 불러오기를 원하는 경우 이 옵션을 선택합니다.
        주:
        CAD 파일의 텍스트 또는 블록 속성 이름은 장소 유형 카탈로그의 실내 매핑 장소 유형 이름과 동일해야 합니다. 텍스트 또는 블록 속성 이름이 의 실내 매핑장소 유형 이름과 일치하지 않는 경우 먼저 장소 유형, 스타일 및 아이콘을 실내 매핑 생성한 다음 검색해야 합니다.
      3. 나중에 수동으로 설정: 나중에 수동으로 설정 옵션을 사용하여 장소 유형을 설정하면 맵 구성 미리보기에 장소가 알 수 없는 장소 유형으로 표시됩니다.

        CAD 편집기 미리보기에서 수동으로 설정된 기본 장소 유형을 선택하면 "평면도에서 정보를 사용할 수 없으므로 수동으로 설정합니다"라는 메시지가 표시됩니다.

        장소 유형은 장소 유형 테이블에 기타 유형 또는 알 수 없는 유형으로 실내 매핑 표시됩니다(모두 > Indoor Mapping > 장소 유형). 정의되지 않은 장소 유형은 장소 유형 테이블의 기타 장소 유형과 일치하므로 동기화 프로세스 중에 무시되지 않습니다.

        장소 유형을 수동으로 할당하려면 다음 중 하나를 수행합니다.

        • CAD 편집기를 사용하여 장소를 수동으로 설정합니다. 적절한 활성 레이어를 선택합니다. 장소를 선택하고 장소 유형 정보를 텍스트 또는 블록 속성(있는 경우)에 추가합니다.
        • Map 스튜디오로 실내 매핑 이동 직장 관리장소를 관리합니다. 장소를 여러 개 선택하거나 올가미를 사용하거나 Shift 키 옵션을 사용하여 필요한 장소를 선택합니다. 배치 편집 패널에서 적절한 장소 유형을 선택합니다. 자세한 내용은 장소 관리 문서를 참조하십시오.

          Map 스튜디오에서 장소 관리를 사용하여 장소를 수동으로 설정합니다.

    11. 다각형 누락과 같은 문제를 해결하려면 다음 단계를 수행합니다.
      1. 맵 구성 미리보기에서 CAD 편집기 탭으로 전환합니다.

        자세한 내용은 CAD 편집기 탭을 사용하여 CAD 객체 구성 문서를 참조하십시오.

      2. CAD 편집기 미리보기에서 장소를 선택하고 다각형 또는 누락된 선을 추가합니다.
      3. 맵 구성 미리 보기로 다시 전환합니다.

        장소에 대한 요약 알약에는 녹색으로 강조 표시된 다각형으로 가져오기 가 표시되고 텍스트는 빨간색으로 강조 표시되지 않습니다. 스타일이 다각형과 함께 나타납니다.
