레이어 구성

맵 구성 미리 보기에서 레이어를 선택하고 편집합니다.

시작하기 전에

레이어는 CAD 파일의 형태 또는 형상입니다.

필요한 역할: 관리자

프로시저

1. 맵 구성 탭을 선택합니다.

   맵 구성 미리 보기 페이지에 포커스가 맞춰집니다.

2. 펼침 단추 토글 아이콘( )을 선택하여 레이어를 확장합니다.
3. 레이어를 선택하여 레이어를 선택합니다.
4. 편집을 선택합니다.

   편집 패널이 나타납니다.

   주:

   층 표면적 계산에 사용 옵션을 도면층에 사용하도록 설정한 후에는 선택할 수 없습니다. 자세한 내용은 AutoCAD 층 표면적 계산 문서를 참조하십시오.



5. 선택한 레이어에는 레이어 이름과 그 안에 있는 요소 수가 표시됩니다.
   예: 로고(1442개 요소)
6. 요약 알약에는 레이어 구성에 대한 요약 정보가 표시됩니다.
   요약 알약은 레이어 구성과 레이어 상태에 따라 다음과 같은 색으로 정보를 요약합니다.

   • 중립 파란색: 선택한 항목의 유형을 나타냅니다. 예를 들어 텍스트 또는 블록입니다.
   • 녹색: 선택한 장소에 대한 장소 구성이 올바른지 나타냅니다.
   • 주황색: 사소한 구성 문제를 나타냅니다.
   • 회색: 임포트되지 않은 레이어를 나타냅니다.
   • 빨간색: 차단 오류를 나타냅니다.
7. 가져오기를 선택하여 CAD 파일의 레이어에 있는 요소를 가져옵니다.
   확인 메시지 "구성이 성공적으로 저장되었습니다"가 표시됩니다.
8. 레이어 구성을 CAD 파일로 가져오지 않으려면 가져오지 않음 을 선택합니다.

   "구성이 성공적으로 저장되었습니다"라는 확인 메시지가 표시됩니다.

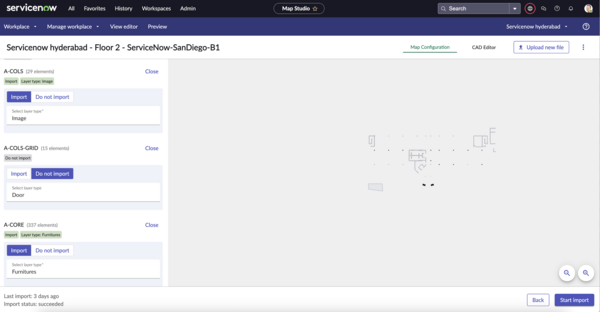

9. 선택한 레이어 요소가 선택 항목에 따라 맵 구성 미리 보기 패널에 표시됩니다.

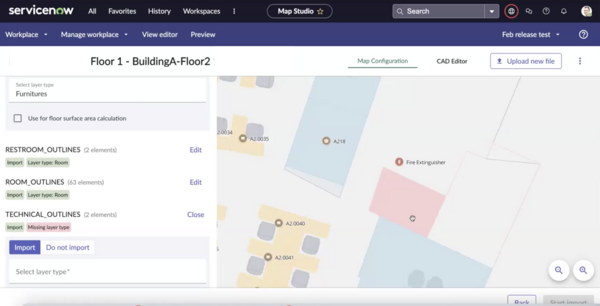

10. 누락된 레이어 유형(요약 알약에서 빨간색으로 강조 표시됨)을 해결하려면 레이어 유형 선택 옵션에서 레이어 유형을 선택합니다.



    누락된 레이어 유형이 해결되고 요약 정제에 레이어 유형이 녹색으로 강조 표시됩니다. 맵 구성 미리 보기에는 새로 할당된 레이어 유형과 함께 누락된 레이어 유형이 표시됩니다.

    주:

    레이어 유형은 기본 스타일을 사용하여 맵에서 렌더링됩니다. 레이어 유형이 누락된 경우 요소는 빨간색 기본 스타일로 나타납니다.

    레이어 유형은 실내 매핑 레이어 유형 테이블(모두 > Indoor Mapping > 계층 유형

11. 도면층 유형을 현재 유형에서 다른 유형으로 변경하려면 도면층 유형 선택 옵션을 선택합니다.
    예를 들어 현재 레이어 유형이 Room 이고 목록에서 건물을 선택하여 레이어 유형을 변경하는 경우입니다. 새로 선택한 레이어 유형과 해당 스타일 및 범주가 적용됩니다.
12. 변경한 후 닫기 를 선택하여 편집 패널을 닫습니다.
13. CAD 소스 파일로 가져올 레이어에 대해 이 단계를 반복합니다.
