타임라인 시각화 만들기

  • 릴리스 버전: Zurich
  • 업데이트 날짜 2025년 07월 31일
  • 소요 시간: 3분

    • 조직의 운영 및 전략적 활동을 시각적으로 표현하는 타임라인을 만들어 조직 리더를 위한 타임라인 시각화를 설정합니다.

    시작하기 전에

    필요한 역할: timeline_admin

    이 태스크 정보

    또한 타임라인 시각화 뷰를 생성하여 사용자가 타임라인의 패널을 클릭할 때 요약 창에 나타나는 데이터를 정의합니다.
    주:
    타임라인 시각화를 활성화해도 미리 정의된 CIO 로드맵은 활성화되지 않습니다. CIO 로드맵을 사용하려면 PPM(com.snc.financial_planning_pmo) 플러그인이 필요합니다.

    프로시저

    다음으로 이동 타임라인 시각화 > 새로 작성 을 클릭하고 새 기록을 생성합니다.

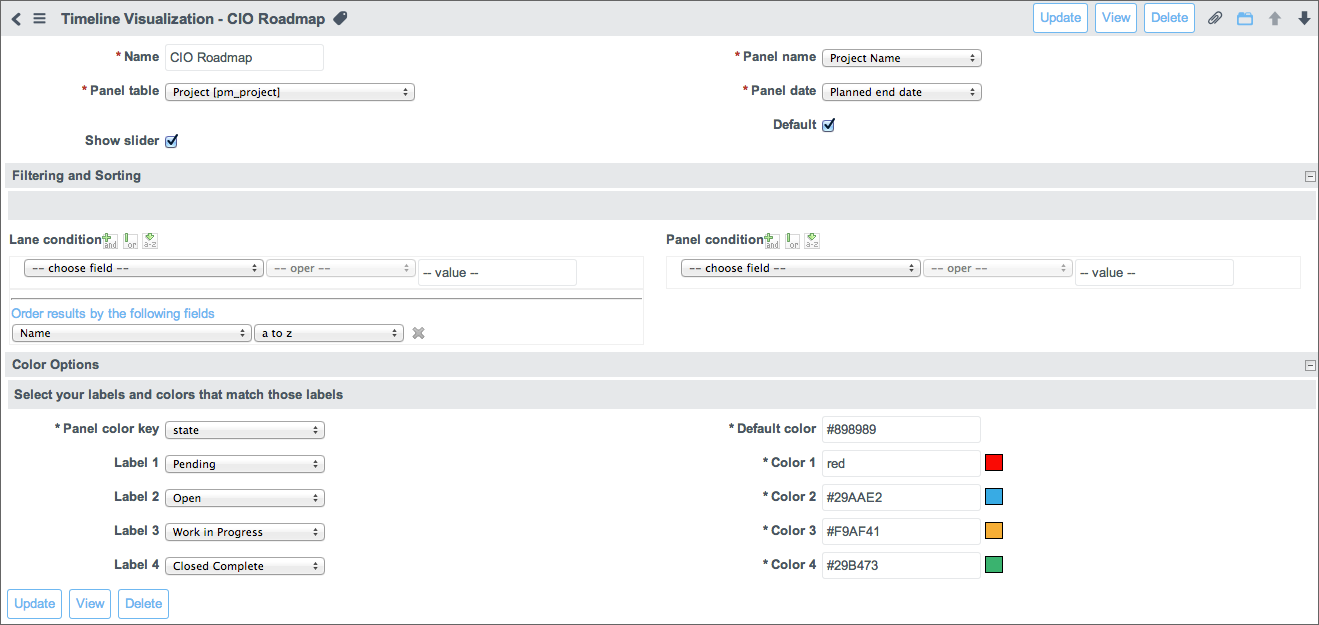

    그림 1. 타임라인 시각화 구성 양식
    타임라인 시각화 구성 양식
    표 1. 타임라인 시각화 구성 양식 필드 설명
    필드 설명
    이름 시각화의 고유한 이름입니다.
    패널 테이블

    타임라인에 레인과 패널로 표시되는 기록을 제공하는 테이블입니다.

    주:
    목록에는 시각화와 동일한 범위에 있는 테이블 및 데이터베이스 뷰만 표시됩니다.
    관계 필드

    레인 제목으로 표시되는 값을 포함하는 테이블의 필드입니다. 일반적으로 이 필드는 참조 필드이거나 제한된 범위의 값을 포함하는 필드입니다.

    주:
    CIO 로드맵 타임라인 시각화는 관계 필드를 사용하지 않는 Project 애플리케이션에 대한 ServiceNow 사용자 지정 시각화입니다.
    슬라이더 표시 표시된 날짜를 변경하기 위해 사용자가 이동하는 타임라인 슬라이더를 활성화(선택) 또는 비활성화(선택 취소)하는 확인란입니다.
    패널 이름 패널 본문에 표시된 값을 포함하는 패널 테이블의 필드입니다.
    패널 날짜 3D 뷰의 패널 헤드와 2D 뷰의 패널 본문에 표시되는 날짜 값을 포함하는 패널 테이블의 필드입니다. 이 날짜는 또한 차선에 패널의 배치를 결정합니다. 선택 목록에서 날짜 및 날짜-시간 필드만 사용할 수 있습니다.
    기본값 특정 테이블에 대해 시각화를 두 개 이상 정의한 경우 시각화의 기본 상태를 설정(선택)하거나 제거(선택 취소)하는 확인란입니다. 시각화를 포함하는 애플리케이션은 기본 시각화를 사용합니다.
    레인당 최대 항목 수 3D 뷰에서 레인에 표시되는 최대 항목 수입니다. 기본값은 500입니다.
    주:
    이 필드는 기본적으로 양식에 표시되지 않습니다. 이 필드를 추가하도록 양식을 구성합니다.
    레인 2d당 최대 항목 수 2D 뷰에서 레인에 표시되는 최대 항목 수입니다. 기본값은 99입니다.
    주:
    이 필드는 기본적으로 양식에 표시되지 않습니다. 이 필드를 추가하도록 양식을 구성합니다.
    표 2. 타임라인 시각화 구성 필터링 및 정렬 양식 필드 설명
    필드 설명
    레인 조건

    필터를 생성하고 3D 뷰 시각화에서 레인으로 사용되는 값에 정렬을 적용하는 데 사용되는 조건 작성기입니다. 예를 들어 CIO 로드맵의 레인 조건으로 [Name] [is not] [IT] 를 설정하면 IT는 더 이상 로드맵에 레인으로 표시되지 않으며 설정 창에 레인 옵션으로 표시되지 않습니다. 필터를 제거하면 IT 레인이 시각화 및 설정 창의 레인 옵션으로 복원됩니다.

    결과를 정렬하려면 관련 필드 이름을 기준으로 정렬을 지정합니다. 예를 들어, 포트폴리오 이름이 CIO 로드맵에 알파벳 역순으로 표시되도록 정렬하려면 필드 정렬을 [Name] [z to a]로 설정합니다.
    패널 조건 2D 및 3D 뷰 시각화에서 패널로 사용되는 필터를 만들고 값에 정렬을 적용하는 데 사용되는 조건 작성기입니다. 예를 들어 CIO 로드맵의 패널 조건으로 [상태] [다음 중 하나] [보류 중, 오픈, 진행 중] 을 설정하면 이러한 상태 중 하나에 있는 프로젝트만 로드맵에 나타납니다.
    표 3. 타임라인 시각화 구성 색상 옵션 양식 필드 설명
    필드 설명
    패널 색상 키

    표시된 정보를 색상 코딩하는 데 사용되는 값을 포함하는 패널 테이블의 필드입니다. 여기서 선택한 필드에 따라 양식의 레이블 필드에서 사용할 수 있는 값이 결정됩니다.

    CIO 로드맵에서는 프로젝트 테이블의 필드인 상태를 사용합니다. CIO 로드맵의 패널은 프로젝트 상태에 따라 색상으로 구분되며 보류 중, 오픈, 진행 중, 완료 종결, 미완료 종결, 건너뜀이 될 수 있습니다.
    주:
    CIO 로드맵을 사용하려면 PPM(com.snc.financial_planning_pmo) 플러그인이 필요합니다.

    이 선택에 적합한 다른 필드의 예로는 우선순위, 위험 및 승인이 있습니다.

    레이블 1

    레이블 2

    레이블 3

    레이블 4

    색상으로 구분할 값입니다. 사용 가능한 값은 패널 색상 키 필드에 의해 결정됩니다. 예를 들어 CIO 로드맵은 프로젝트 테이블을 기반으로 하며 패널 색상 키가보류 중, 오픈, 진행 중, 완료 종결, 미완료 종결 및 건너뛴 채 종결 값을 포함하는 상태 필드로 설정되어 있습니다.

    선택한 필드에서 최대 4개의 값에 대해 특정 색상을 설정할 수 있습니다. 다른 값은 기본 색상으로 표시됩니다.
    기본 색상 레이블에 대해 선택되지 않은 값에 적용되는 색상입니다. 예를 들어, CIO 로드맵은 보류 중, 오픈, 진행 중 및 완료 종결 값에 대해 색상 코드 및 레이블을 생성합니다. 추가 값인 미완료 종결 및 건너뛴 채 종결은 기본 색상을 사용합니다.

    색상 1

    색상 2

    색상 3

    색상 4

    		 각 레이블 필드 값에 해당하는 색상입니다. 예를 들어 레이블 1 이 보류 중 상태이고 색상 1 이 빨간색이면 보류 중 상태의 프로젝트에 대한 패널은 빨간색입니다.
