Berechnen Sie die AutoCAD-Stockwerksoberfläche

Vorbereitungen

Die berechneten Messungen der Stockwerkgröße in Indoor Mapping Sind in verfügbar Workplace Core Stockwerkstabellenformular mit vorab ausgefüllten Feldwerten. Beispiel: Gesamtquadrat-Fuß , Nutzbare Quadratfuß .

Erforderliche Rolle: Administrator

Prozedur

1. Um die Stockwerkgröße aus einer AutoCAD-Datei zu berechnen, aktivieren Sie die Eigenschaft zur Berechnung der Stockwerkgröße.
   1. Navigieren zu Alle > Indoor Mapping > Indoor Mapping-Eigenschaftenan.
   2. Aktivieren Sie die Bearbeitung, und legen Sie die Eigenschaft fest Legen Sie „wahr“ fest, um die Berechnung der Stockwerkgröße zu aktivieren Auf „wahr“.
   3. Klicken Sie auf Speichern.
2. Navigieren zu Alle > Indoor Mapping > Map Studioan.
3. Wählen Sie einen Campus aus, für den Sie die Stockwerksoberfläche berechnen möchten.

   Beispiel: Demo Campus.

4. Wählen Sie ein Gebäude im Kartenstudio aus.
5. Auswahlvorgang Arbeitsplatz Verwalten > Stockwerk Und Grundrissean.
6. Wählen Sie einen Stockwerksplan aus, und wählen Sie aus Konfigurieren .
7. Wählen Sie auf der AutoCAD-Quellseite die aus Verwenden Sie für die Berechnung der Stockwerkoberfläche Aus der Listenoptionsx.

   Die Verwenden Sie für die Berechnung der Stockwerkoberfläche Die Option ist erst sichtbar, nachdem Sie die Berechnungseigenschaft für die Stockwerkgröße aktiviert haben, wie in Schritt 1 gezeigt.

   Hinweis:

   Es ist optional und nicht obligatorisch, einen auszuwählen Ebene Beim Auswählen von Verwenden Sie für die Berechnung der Stockwerkoberfläche Option.

8. Wählen Sie ein aus Ebene Die die Gliederung des Stockwerks darstellt, um den Wert der Stockwerkoberfläche zu berechnen.

   Die Ebene, für die Verwenden Sie für die Berechnung der Stockwerkoberfläche Die Berechnung ist ausgewählt und wird für die Berechnung der Stockwerkoberfläche verwendet.

   Hinweis:

   Es kann jeweils nur eine Ebene ausgewählt werden. Stellen Sie sicher, dass die ausgewählte Ebene geschlossene Polylinien aufweist.
9. Wählen Sie Aus Dateivorschau Um eine Vorschau anzuzeigen und zu überprüfen, ob die Polylinien für eine ausgewählte Ebene geschlossen sind.

   Wenn die ausgewählte Stockwerksebene mehrere geschlossene Polylinien aufweist, wird die größte Polylinie verwendet.

   1. Wählen Sie Aus Ja Aus der Dropdown-Liste.
10. Wählen Sie Aus Import Starten Dient zum Importieren des CAD-Stockwerkquellplans.

    Der berechnete Wert für die Stockwerksoberfläche wird in der Stockwerkkonfiguration in Map Studio gespeichert.

11. Navigieren zu Alle > Platzzuordnung > Eigenschaftenzuordnungan.
    Dadurch wird der berechnete Wert der Stockwerkoberfläche aus Kartenstudio an verschoben Workplace Core Stockwerkstabellenformular.
12. Klicken Sie auf der Seite „Zuordnung der Innenbereichseigenschaften“ auf Neu Und füllen Sie die Formularfelder aus:
    Hinweis:

    Dieser Schritt muss nur einmal konfiguriert werden.

    Tabelle : 1. Formular „Zuordnung von Platzeigenschaften im Innenbereich“

    Feld	Beschreibung
    Eigenschaft	Der Name der Eigenschaft. Beispiel: CAD_COMPUTED_SURFACE_SQ_FEET Und CAD_COMPUTED_SURFACE_SQ_METERS . Hinweis: Der Name der Eigenschaft kann nicht geändert oder bearbeitet werden. Der Eigenschaftsname muss mit dem übereinstimmen, den Sie in Ihrer AutoCAD-Datei als Bezeichnung verwendet haben.
    WSD-Tabelle	Die Tabelle, in der Sie die Eigenschaft ausfüllen oder platzieren möchten. Wählen Sie Aus Stockwerk Aus der Dropdown-Liste, um den Wert der Stockwerkoberfläche in der Stockwerkstabelle zu berechnen.
    WSD-Feld	Das Feld, in dem die Stockwerkoberfläche automatisch ausgefüllt werden soll. Wählen Sie Aus Gesamtquadrat-Fuß Oder Nutzbare Quadratfuß .
    Reihenfolge	Sie können die Reihenfolge als 0 beibehalten.
    Aktiv	Wenn diese Option nicht ausgewählt ist, wird Ihre Eigenschaft automatisch auf Ihren verschiedenen Karten deaktiviert. Wählen Sie diese Option aus, um die Eigenschaft zu aktivieren.
    Domäne	Der Standardwert ist Global . Beibehalten Global Um Konflikte zwischen Ihren verschiedenen Anwendungen zu vermeiden.

13. Klicken Sie auf Aktualisieren.
14. Navigieren zu Alle > Platzzuordnung > Karte für den Innenbereich/WSD-Synhronisierungen Dient zum Ausführen des Synchronisierungsskripts, um das ausgewählte Stockwerk mit der Eigenschaft aktualisiert zu aktualisieren.
15. Wählen Sie einen Campus aus.

    Das Synchronisierungsskript synchronisiert die neu hinzugefügten berechneten Stockwerksoberflächenfelder in der Stockwerkstabelle.

16. Navigieren zu Alle > Workplace Core > Platzverwaltung > Stockwerkean.
17. Wählen Sie das Stockwerk aus, für das Sie den Wert der Oberfläche berechnet haben, und überprüfen Sie den Abschnitt „Messdetails“.

    Beispielsweise werden die folgenden Feldwerte je nach Anwenderkonfiguration vorab ausgefüllt:

    1. Insgesamt Quadratfuß : Der Wert der Stockwerkoberfläche wird automatisch ausgefüllt.
    2. Nutzbare Quadratfuß : Der Wert der Stockwerkoberfläche des Stockwerks wird automatisch ausgefüllt.
       Hinweis:

       Wenn die CAD-Werte beim Importieren der CAD-Datei in Map Studio falsch oder leer sind, hat die CAD-Datei wahrscheinlich keine Einheit oder eine falsche Einheit. In solchen Fällen sind CAD-Dateikonvertierungen in Map Studio nicht genau.

       Der Wert der CAD-Dateieinheit kann in Map Studio basierend auf den AutoCAD-Dateikoordinaten korrekt berechnet werden. Navigieren Sie zurück zur Konfigurationsseite der CAD-Datei für einen Stockwerksplan, und führen Sie Folgendes aus:

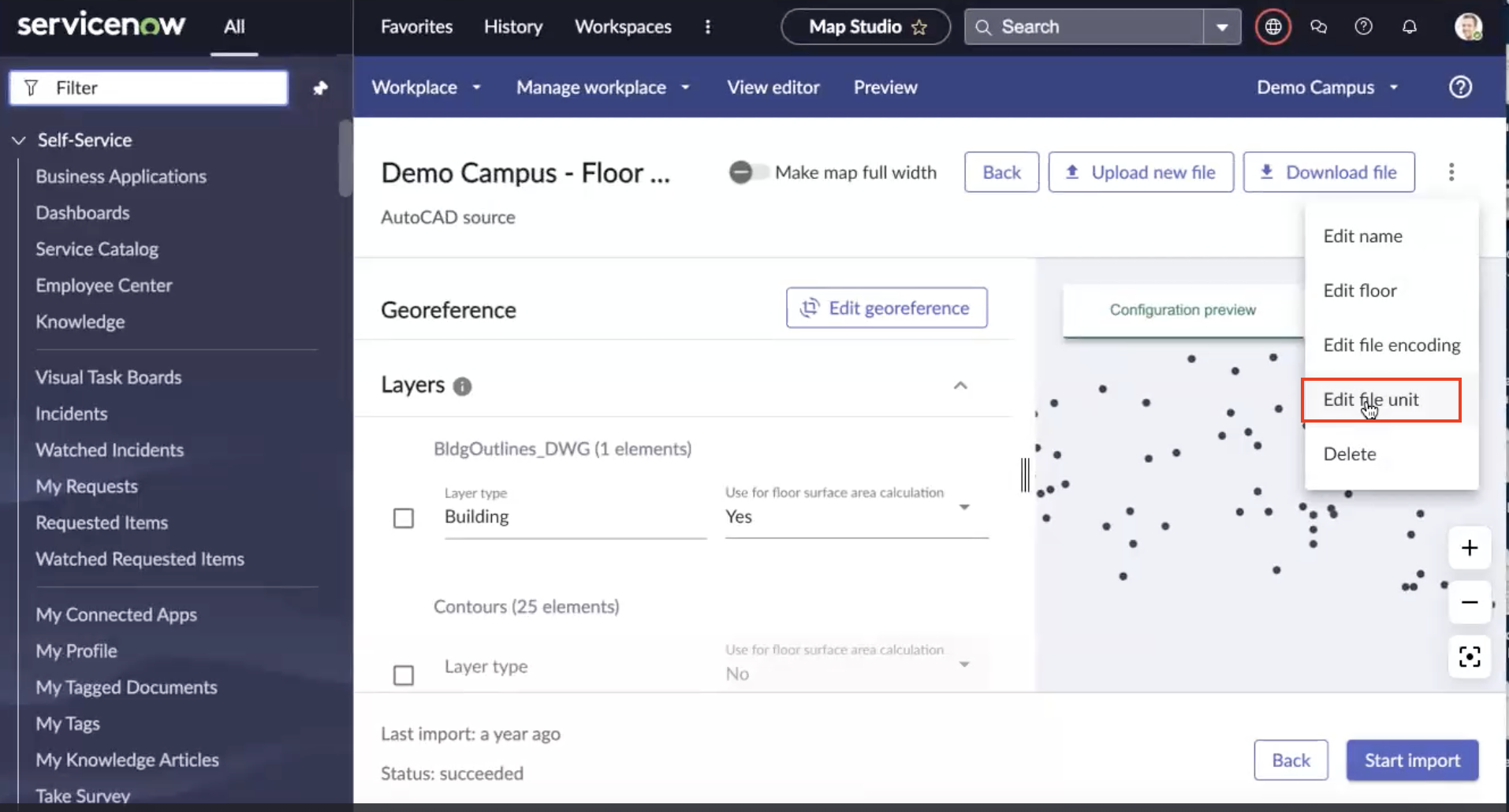

       • Wählen Sie das Symbol weitere Aktionen ( ) Im oberen rechten Bereich von Map Studio.
       • Wählen Sie aus Bearbeiten Sie die Dateieinheit Option.



       • Wählen Sie eine Einheit aus der Dropdown-Liste aus.

         Beispiel: Fuß.

       • Klicken Sie auf Speichern.
       • Klicken Sie Auf Import Starten Und führen Sie die Synchronisierung erneut aus.

         Weitere Informationen finden Sie unter Synchronisieren Indoor Mapping Mit Workplace Service Delivery.

         Die Konvertierungen sind jetzt korrekt.
