Campus mit Gebäuden und Stockwerken erstellen

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 3 Minuten Lesedauer

    • Erstellen Sie zuerst Indoor Mapping Campus und fügen Sie ihm mithilfe von einige Gebäude und Stockwerke hinzu Indoor Mapping Studio Zuordnen. Importieren Sie Ihre CAD- und Rasterbildquellendateien, um Ihre Campuskonfiguration abzuschließen.

    Vorbereitungen

    Installieren Indoor Mapping Und konfigurieren Sie grundlegende Informationen über Ihren Campus, Ihr Gebäude oder Ihre Stockwerke in Map Studio, indem Sie die Stockwerksplanquellen importieren.
    Hinweis:
    Laden Sie AutoCAD-Quelldateien (DWF oder DXF) oder Rasterbild (PNG) hoch und importieren Sie sie in Map Studio.
    Bevor Sie mit der Verwendung von Map Studio beginnen, stellen Sie sicher, dass Ihre Stockwerkspläne die folgenden Richtlinien erfüllen:

    Erforderliche Rolle: Kartenadministrator, Zuordnungs-Editor, Zuordnungs-Editor eingeschränkt

    Prozedur

    1. Navigieren zu Alle > Indoor Mapping > Map Studioan.
    2. Um einen Campus zu erstellen, wählen Sie aus Erste Schritte Registerkarte.
      Füllen Sie im Formular die Felder aus.
      Tabelle : 1. Fügen Sie eine Adresse hinzu
      Feld Beschreibung
      Land Land oder Region, in der sich der Campus befindet.
      Campus-Name Name des Campus.
      Adresse Genaue Adresse des Campus-Standorts, wie auf der Karte angezeigt.
    3. Wahlweise: Wählen Sie Aus Bearbeiten Dient zum Bearbeiten des Campus-Namens und der Adresse.
    4. Wählen Sie Aus Fahren Sie Fort Um Ihr erstes Gebäude hinzuzufügen.
    5. Geben Sie den Gebäudenamen an.
      Gebäudeadresse ist PR-ausgefüllt.
    6. Klicken Sie auf Fortsetzen.
    7. Geben Sie den Namen des Gebäudes und die Adresse ein.
    8. Klicken Sie auf Speichern.

      Gebäudegrenzen werden automatisch berechnet.

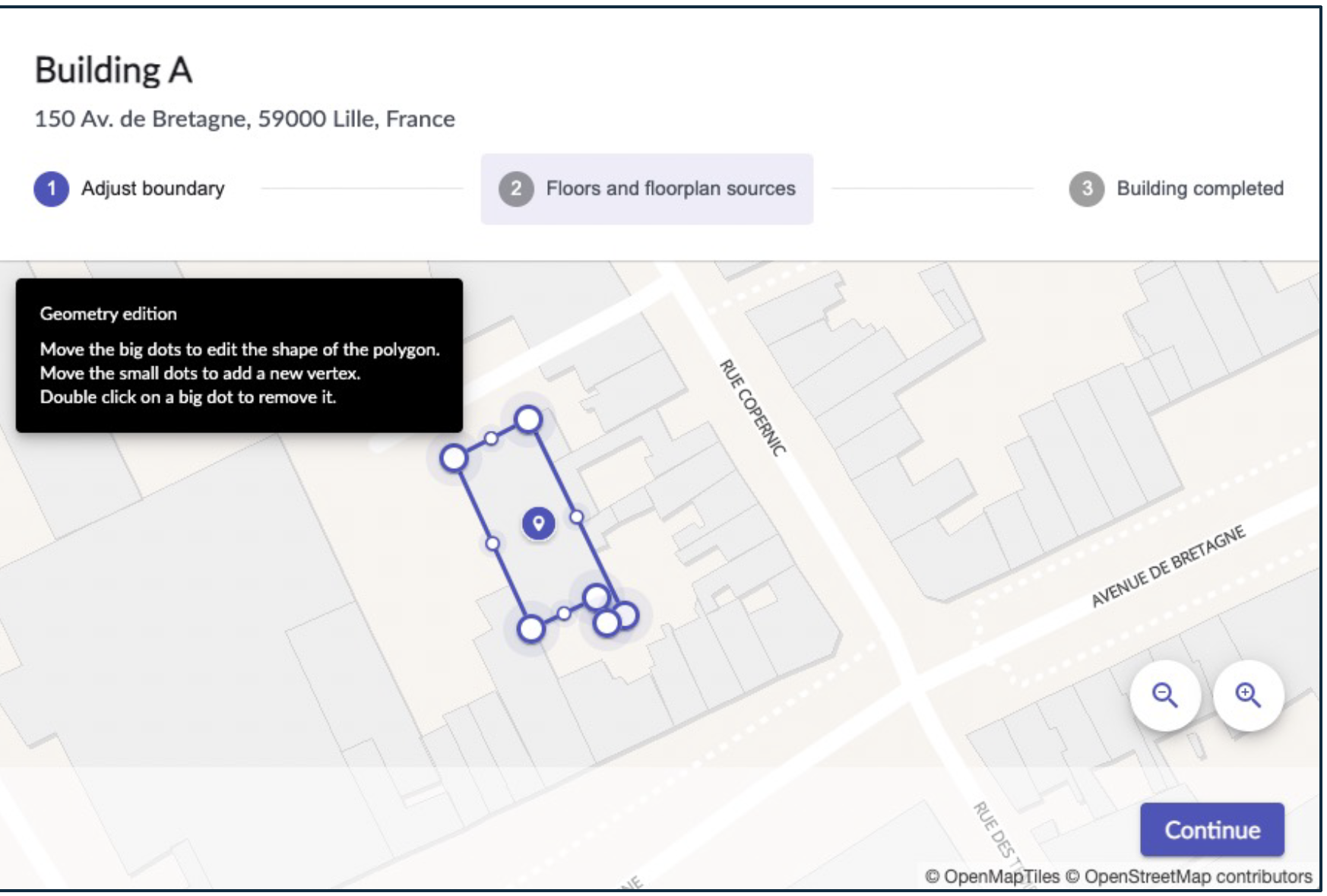

    9. Wahlweise: Wenn Sie Ihr neu erstelltes Gebäude auf der Karte nicht finden können, wird der folgende Bildschirm angezeigt:
      Gebäudestandort, der auf der Karte angezeigt wird
    10. Wählen Sie Fortsetzen.
      Hinweis:
      Ihr Polygon muss sich mindestens um das Gebäude herum befinden. Es muss nicht der genauen Form des Gebäudes entsprechen.
    11. In dieser Phase können Sie zusätzliche Gebäude hinzufügen oder die Details vorhandener Gebäude bearbeiten.
    12. Wählen Sie Aus +Hinzufügen eines Gebäudes Um zusätzliche Gebäude auf Ihrem Campus zu erstellen.
    13. Navigieren zu Arbeitsplatz Verwalten > Stockwerk Und Grundrisse Um Ihrem Gebäude ein Stockwerk oder Stockwerke hinzuzufügen.
    14. Wählen Sie Ihr Gebäude aus.
      Hinweis:
      Stellen Sie sicher, dass Sie ein Gebäude auswählen, da Sie Dateien auf Campus-Ebene hochladen können. Wenn Sie ein Gebäude auswählen, ist es auf allen Ebenen sichtbar, da Sie Ihre Dateien nur auf der Außenebene importieren können.
    15. Wählen Sie Aus Fügen Sie ein Stockwerk hinzu .
      Füllen Sie die Felder im Formular aus
      Tabelle : 2. Ein Stockwerk hinzufügen
      Feld Beschreibung
      Gebäude Name oder Nummer des Gebäudes, in dem sich das Stockwerk befindet.
      Anzahl Stockwerksebene. Verwendet eine ganze Zahl oder einen numerischen Wert.
      Name Stockwerkname oder -Titel
      Titel Titel, der auf dem Stockwerk-Controller angezeigt wird.
    16. Klicken Sie auf Erstellen.
    17. Wiederholen Sie die Schritte 16-18 für jedes Stockwerk Ihres Gebäudes.
    18. Navigieren Sie zu „Arbeitsplatz Verwalten > Campus und Gebäudean.
      Es ist wichtig, dass Ihr Campus Umfasst Oder ihre Grenzen sind für alle Gebäude gut angepasst. Die Grenzen werden automatisch angepasst. Weitere Informationen finden Sie unter Arbeiten mit dem Grenzeditor.
      Ihr Campus ist konfiguriert.
    19. Nachdem Ihr Campus und Ihre Gebäude erstellt wurden, können Sie mit dem Import Ihrer CAD-Dateien oder Rasterbild-Stockwerksplanquelldateien beginnen.
    20. Navigieren Sie in Map Studio zu Arbeitsplatz verwalten > Stockwerke und Stockwerksplänean.
    21. Suchen Sie Ihr Stockwerk, in das Sie Ihre CAD- oder Rasterdatei hochladen möchten.

      (Optional) in dieser Phase können Stockwerkspläne als AutoCAD-Quellen (DXF/DWG) oder Rasterbilddateien (PNG) hochgeladen und importiert werden, oder Sie können die Dateien nach dem Erstellen eines Campus importieren. Stellen Sie sicher, dass Sie die Designrichtlinien überprüft haben, bevor Sie die Quellen in Map Studio importieren. Weitere Informationen zum Importieren finden Sie unter Importieren Sie CAD-Dateien in Map Studio Und Importieren Sie Rasterdateien.

    22. Wählen Sie nach dem Importieren einer CAD- oder Rasterdatei aus Arbeitsplatz Verwalten Und wählen Sie aus Übersicht .
    23. Wählen Sie das von Ihnen erstellte Gebäude aus.
      Ihre Karte ist konfiguriert und im Map Studio verfügbar.
