Geometrie oder Polylinie in einer Ebene schließen

Schließen Sie eine nicht geschlossene Zeile in einer Ebene im CAD-Editor.

Vorbereitungen

Eine Form wird geschlossen, wenn alle Knoten durch Linien verbunden sind. Wenn eine Linie fehlt oder die Scheitelpunkte nicht ordnungsgemäß verbunden sind, zeigen die Eigenschaften für eine ausgewählte Geometrie die Form als nicht geschlossen an.

Erforderliche Rolle: Administrator

Prozedur

1. Wählen Sie aus CAD-Editor Registerkarte.
2. Wählen Sie in der CAD-Datei eine Polylinie, eine Form oder eine Geometrie mit nicht geschlossenen Linien oder Eckpunkten aus.
3. Wählen Sie diese Option aus, um den Bearbeitungsbereich zu öffnen.

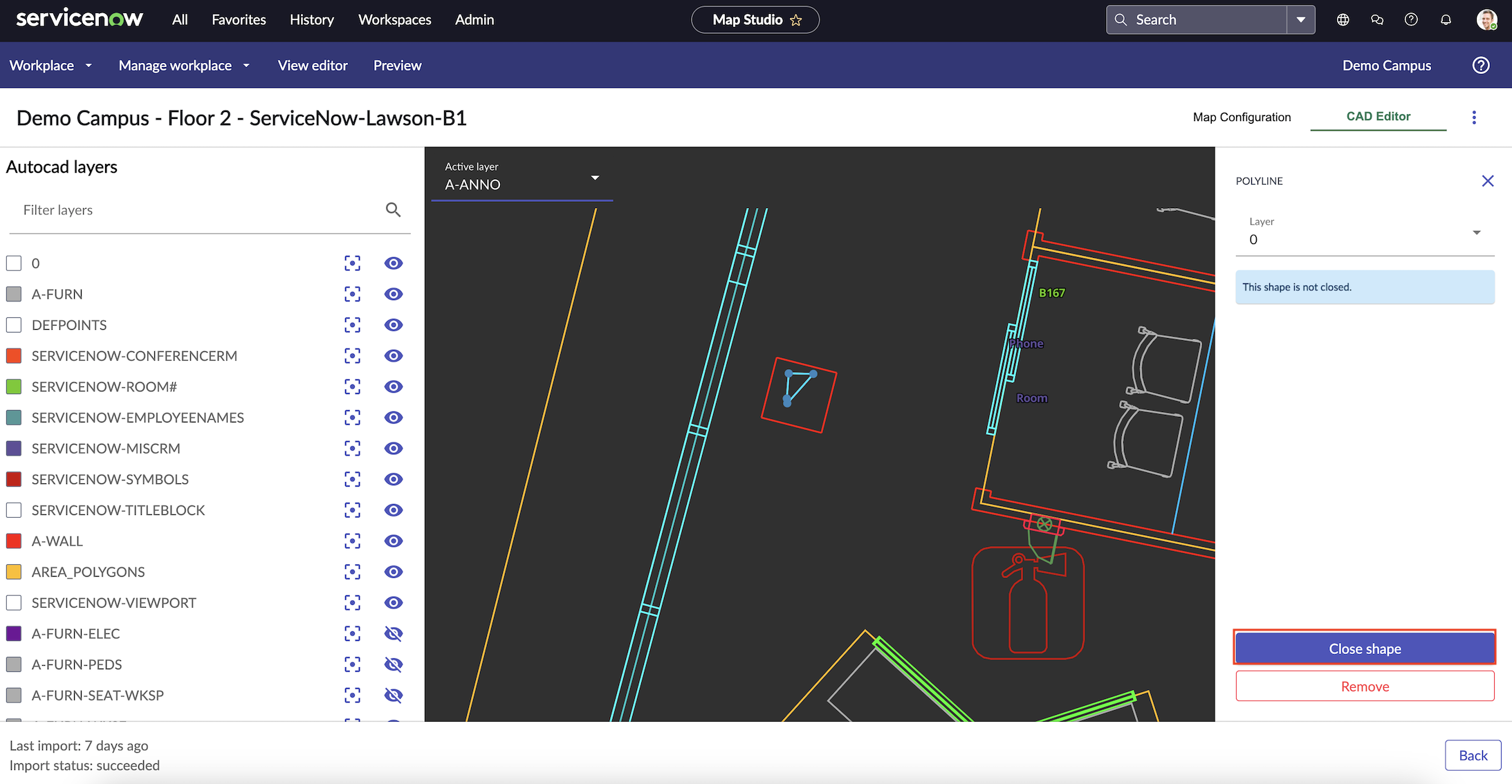

   Im Bearbeitungsbereich wird die Validierungsnachricht „die Form ist nicht geschlossen“ angezeigt.



4. Wählen Sie Aus Schließen Sie die Form Um die Polylinien automatisch zu schließen.

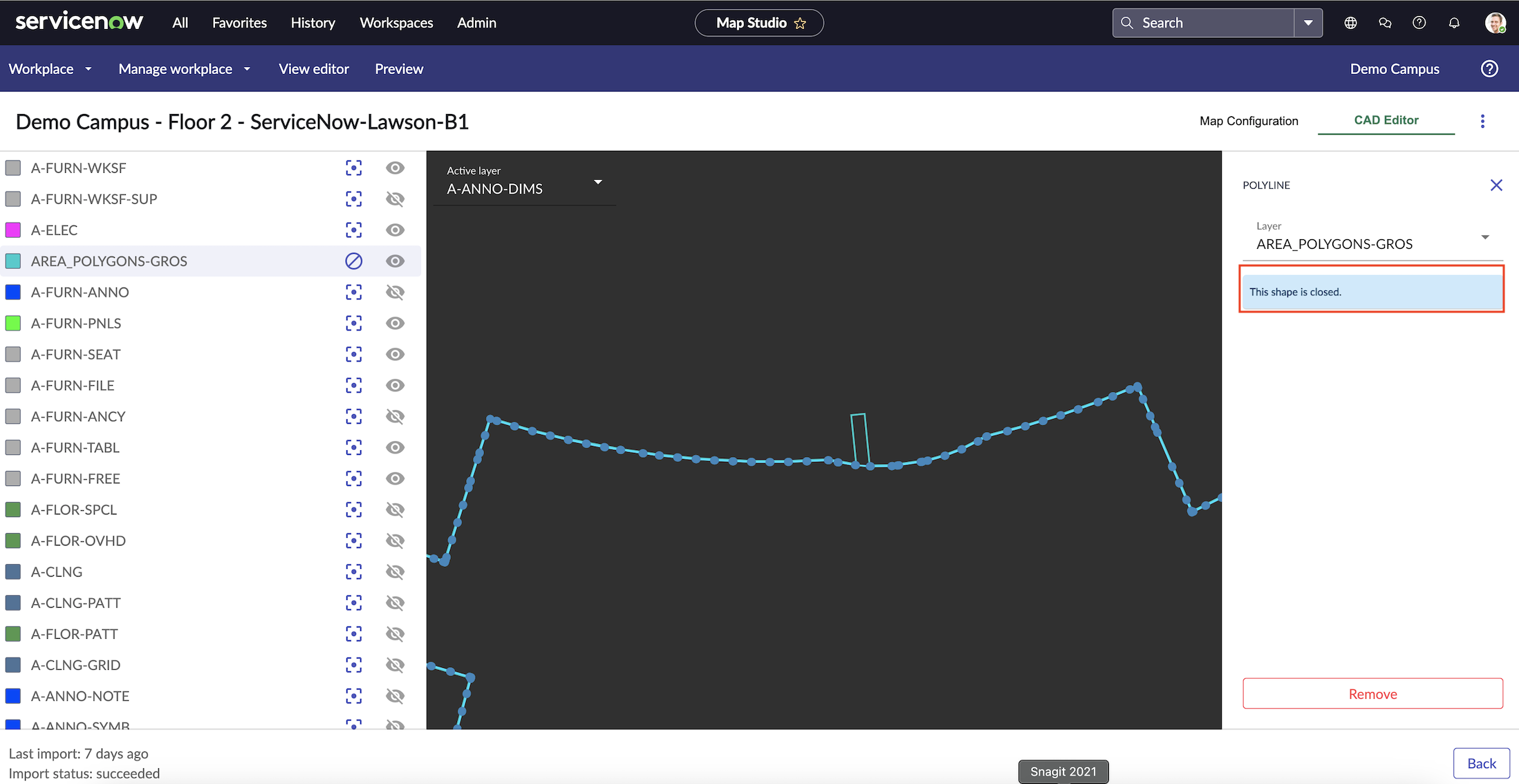

   Die Form ist geschlossen.



5. Wählen Sie Aus Entfernen Zum Entfernen des Elements aus der CAD-Zeichnung.
