Konfigurieren Sie das AutoCAD-Importtool

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 1 Minute Lesedauer

    • Konfigurieren Sie Ihre CAD-Quelldatei, und importieren Sie sie in Map Studio.

    Vorbereitungen

    Erforderliche Rolle: Administrator

    Prozedur

    1. Navigieren zu Alle > Indoor Mapping > Map Studioan.
    2. Wählen Sie einen Campus aus.
      Beispiel: Demo Campus.
    3. Wählen Sie Aus Fahren Sie Fort Oder navigieren Sie zu Arbeitsplatz Verwalten > Stockwerk- und Stockwerksplänean.
      Diese Liste der Gebäude für einen ausgewählten Campus wird angezeigt.
    4. Wählen Sie ein Gebäude aus dem Bereich aus.
    5. Wählen Sie ein Stockwerk aus, um Ihre CAD-Quelldatei hochzuladen.

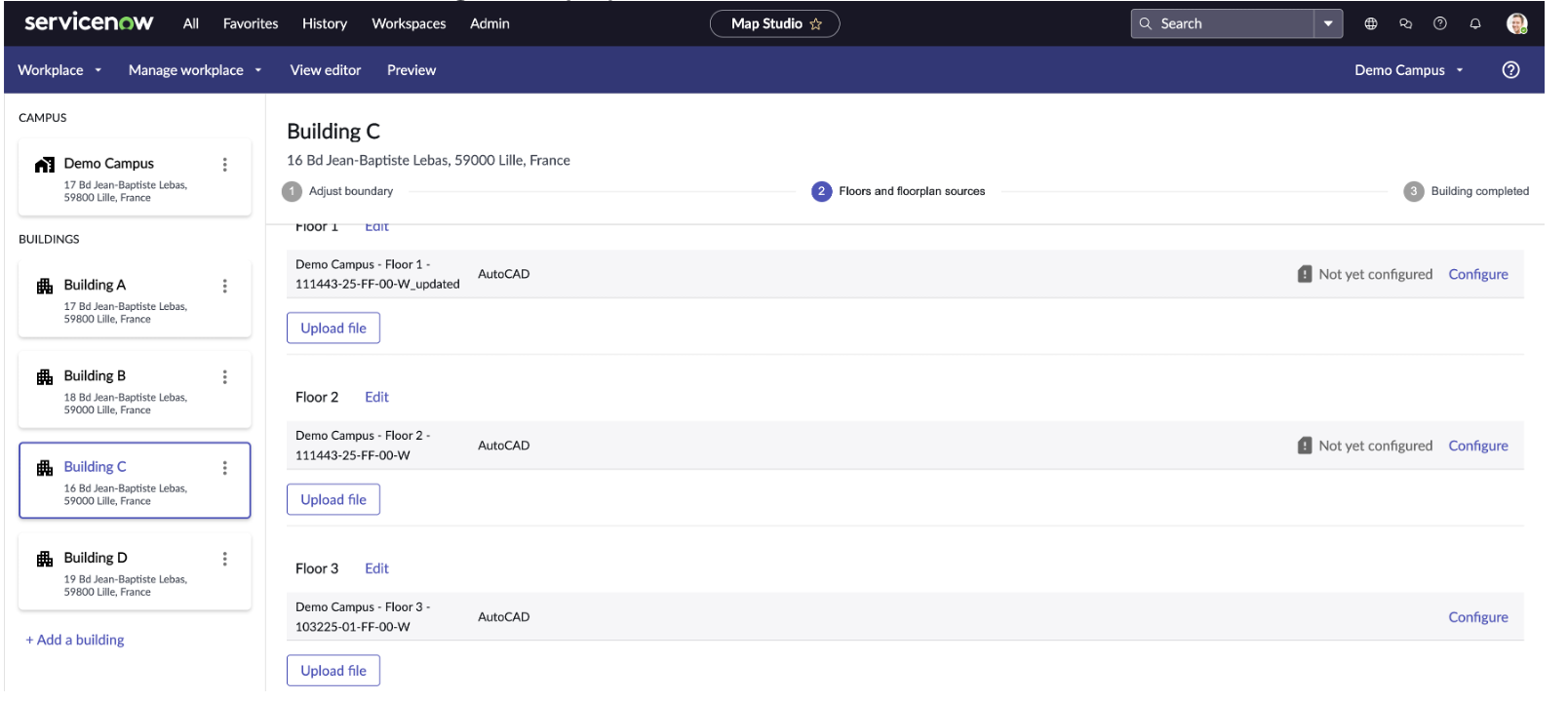

      Ausgewähltes Gebäude mit der Option „Stockwerke und CAD-Datei hochladen“.

    6. Wählen Sie Aus Hochladen Datei, wenn Ihre CAD-Quelle nicht hochgeladen und für ein Stockwerk konfiguriert ist.
    7. Wählen Sie Aus Konfigurieren Dient zum Konfigurieren und Aktualisieren Ihrer CAD-Datei.
    8. Das Dialogfeld neue Quelle erstellen wird angezeigt.

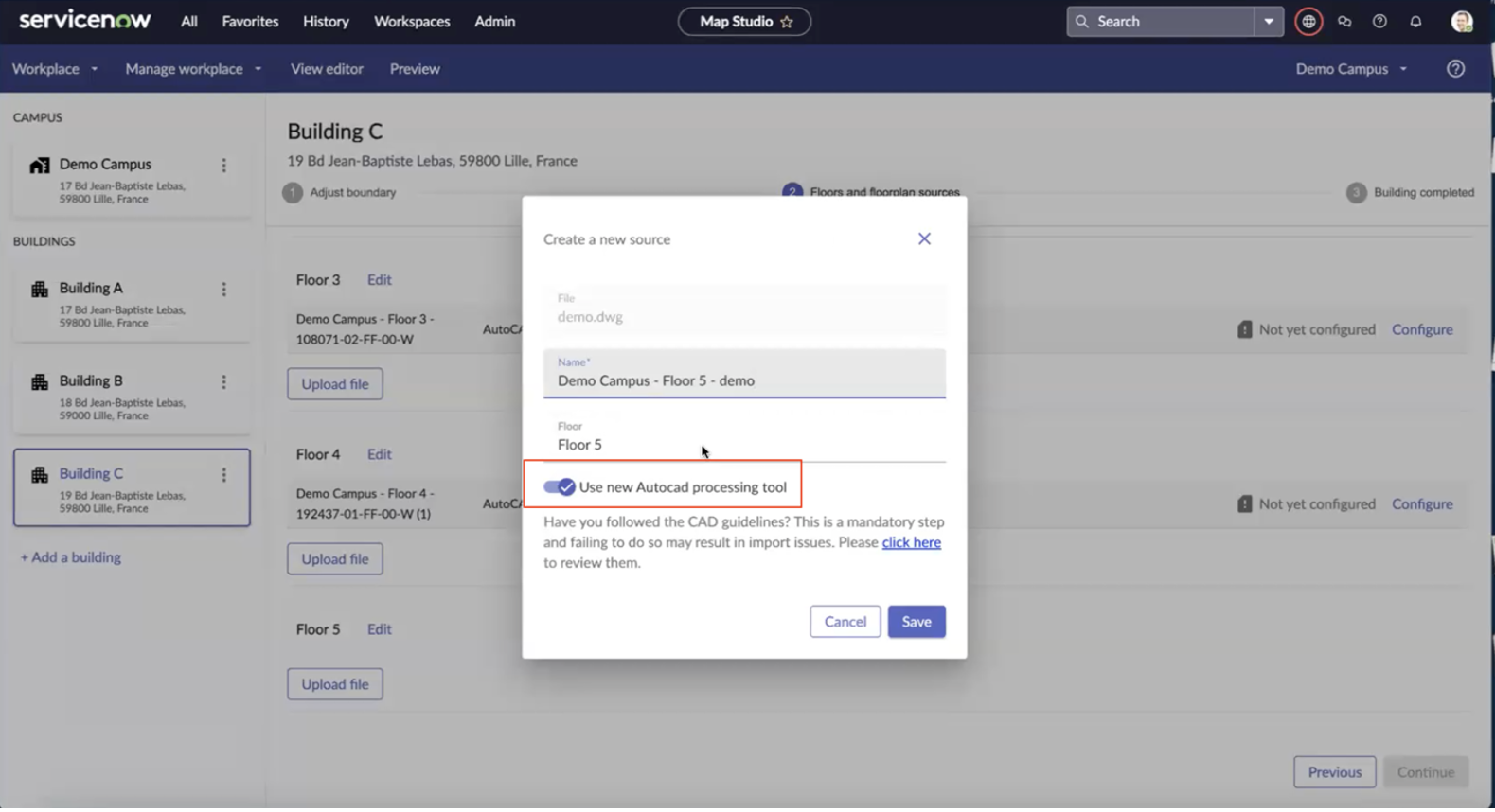

      Option zum Aktivieren der neuen CAD-Konfigurationsoption.

    9. Geben Sie die folgenden Informationen ein:
      • Datei: Name der AutoCAD-Quelldatei. Beispiel: Demo.dwg
      • Name: Campus-Name wird hinzugefügt und ist standardmäßig vorab ausgefüllt.
      • Stockwerk: Name des Stockwerks, in dem die CAD-Konfigurationsänderungen vorgenommen werden müssen oder in dem die CAD-Datei importiert werden soll. Beispiel: Stockwerk 3.
      • Verwenden Sie das neue AutoCAD-Verarbeitungstool: Standardmäßig ist diese Option aktiviert.
        Hinweis:
        Deaktivieren Sie Verwenden Sie das neue AutoCAD-Verarbeitungstool Schaltfläche, wenn Sie das in früheren Versionen von bereitgestellte AutoCAD-Tool weiterhin verwenden möchten Indoor Mapping(Vor Version 1.8.0). Weitere Informationen finden Sie unter Importieren Sie CAD-Dateien in Map Studio.
    10. Überprüfen Sie die CAD-Richtlinien, indem Sie auswählen Klicken Sie hier Link.
    11. Wählen Sie Speichern.
      Die CAD-Konfigurationsseite wird angezeigt. Weitere Informationen finden Sie unter CAD-Konfiguration.
