Plätze verwalten

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 3 Minuten Lesedauer

    • Bearbeiten Sie Campus und Gebäude, um Orte, Symbole und Ortstypen hinzuzufügen, die Sie auf den Karten für den Innenbereich anzeigen möchten.

    Vorbereitungen

    Ortstypen werden verwendet, um einen physischen Standort auf Ihrer Karte zu definieren. Dies kann ein Polygon oder ein Punkt sein, je nachdem, ob ein Ort einem Raum oder nur einem Ort auf Ihrer Karte entspricht. Orte sind mit Ortstypen verknüpft und werden verwendet, um die verschiedenen Orte auf Ihrer Karte zu kategorisieren (Beispiel: Besprechungsraum, Büro, Drucker, Parks, Treppe, Fahrstühle usw.). Orte haben auch Markierungen, die den Ortstitel anzeigen.
    Hinweis:
    Orte können entweder automatisch durch einen CAD-Import generiert werden oder müssen manuell mit einem Rasterimport erstellt werden. Weitere Informationen finden Sie unter Importieren Sie Rasterdateien und Importieren Sie CAD-Dateien in Map Studio.

    Erforderliche Rolle: Kartenadministrator, Zuordnungs-Editor, Zuordnungs-Editor eingeschränkt

    Prozedur

    1. Navigieren zu Alle > Indoor Mapping > Map Studioan.
    2. Wählen Sie einen Campus aus.
      Der Campus wird auf der Map Studio-Homepage geöffnet.
    3. Um Plätze zu bearbeiten und zu verwalten, wählen Sie ein Gebäude aus.
    4. Wählen Sie im Kartenmenü Plätze verwalten aus.
    5. Wählen Sie das Stockwerk aus, auf dem Ihre Orte auf Ihren Karten angezeigt werden sollen.
    6. Klicken Sie Auf Neuer Punkt Oder Neues Polygon Um mit der Erstellung von Orten und neuen Points of Interest zu beginnen.
    7. Wählen Sie Aus Neuer Punkt .

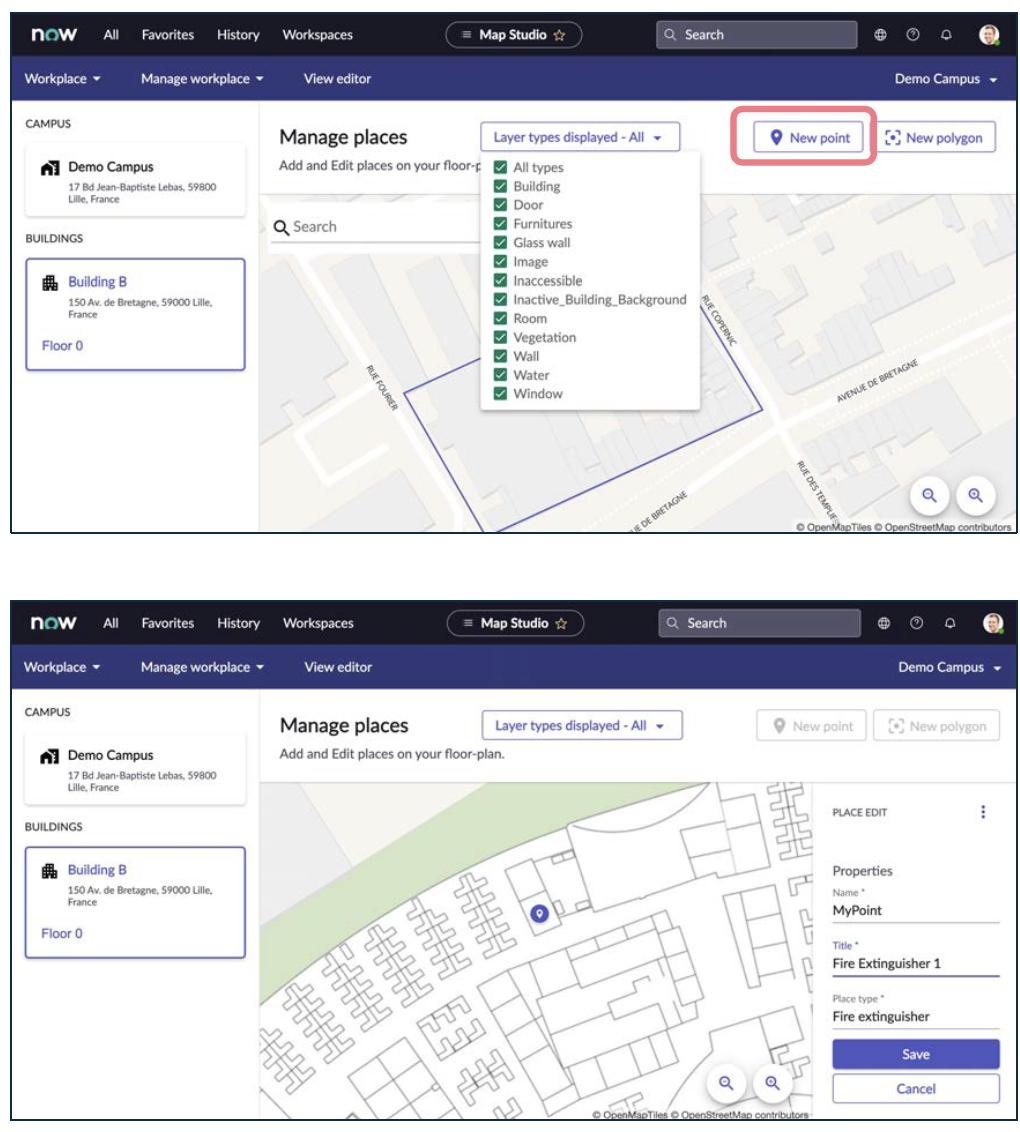

      Abbildung : 1. Erstellen Sie einen neuen Punkt
      Erstellen Sie einen neuen Punkt
    8. Klicken Sie auf die Karte, um den Punkt zu positionieren.
      Füllen Sie die Formularfelder im Formular aus
      Tabelle : 1. Platzieren Sie den Bearbeitungsbereich
      Name Bezeichnungsname für ein Leerzeichen.
      Hinweis:
      Verwenden Sie für jeden Bereich einen eindeutigen Namen, um die Bereiche auf einer Karte zu identifizieren (für Endanwender nicht sichtbar).
      Titel Titel, der auf der Karte angezeigt wird.
      Ortstyp Ortstypen werden verwendet, um Orte zu kategorisieren (z. B. Besprechungsräume, Schreibtische usw.). Außerdem wird ein Standardsymbol bereitgestellt, das später im Ansichts-Editor angepasst werden kann.
      Stockwerk Stockwerk, dem Orte und Ortstypen hinzugefügt werden.
      Hinweis:
      Wenn Orte in einer CAD-Datei mit dem AutoCAD-Importtool konfiguriert werden ( Indoor Mapping v.18.0), nur die Ortstyp Das Feld kann im Ortsbearbeitungsbereich bearbeitet werden. Die Name , Titel , Und Stockwerk Sind schreibgeschützte Felder. Weitere Informationen finden Sie unter Konfigurieren Sie Orte.
    9. Wählen Sie Aus Neues Polygon Zum Hinzufügen von Polygonen bzw. Punkten.
    10. Klicken Sie auf die Karte, um ein Polygon für einen Ort zu zeichnen, und schließen Sie das Polygon, indem Sie auf den blauen Punkt oder Punkt klicken.
      Polygone können verwendet werden, wenn Sie kein Gebäude auf dem Campus haben.
    11. Stellen Sie sicher, dass Sie die Form schließen, indem Sie die Erstellung am ersten Punkt abschließen oder beenden.
      Füllen Sie die Felder im Formular aus
      Tabelle : 2. Ort bearbeiten
      Feld Beschreibung
      Name Bezeichnungsname zur Identifizierung eines bestimmten Orts (für Endanwender nicht sichtbar).
      Titel Titel, wie auf der Karte angezeigt.
      Ortstyp Name des Ortstyps. Die Ortstypen werden verwendet, um einen physischen Standort auf Ihrer Karte zu definieren. Dies kann ein Polygon oder ein Punkt sein, je nachdem, ob dieser Ort einem Raum oder nur einem Ort auf Ihrer Karte entspricht (Cafeteria, Stand, Aufzug, Auditorium usw.).
      Stockwerk Stockwerknamen. Die Orte und Ortstypen werden für ein ausgewähltes Stockwerk erstellt.
      Fügen Sie eine Markierung hinzu Markierung auf der Karte. Fügen Sie eine Markierung hinzu, um die Positionsnadel auf der Karte anzuzeigen. Markierungen definieren das Symbol (Bild) des Orts und identifizieren einen Standort auf Ihrer Karte.
      Fügen Sie einen Eingang hinzu Der Eingang zu einem Raum wird von der Wegsuche-Anwendung verwendet. Wenn Sie einen Eingang hinzufügen, endet der Weg dort.
    12. Wahlweise: Wählen Sie einen Ort aus (konfiguriert über die CAD-Konfigurationsseite), um den Bereich „Ortsbearbeitung“ zu öffnen.

      Beachten Sie, dass Name , Titel , Und Stockwerk Sind schreibgeschützte Felder und können nicht bearbeitet werden. Nur die Ortstyp Feld kann bearbeitet werden. Eine Validierungsnachricht wird angezeigt, um zu informieren, dass der ausgewählte Ort mit einer AutoCAD-Datei erstellt wurde. Diese Felder können auf der AutoCAD-Konfigurationsseite bearbeitet werden ( Indoor Mapping v 1,8.0). Weitere Informationen finden Sie unter AutoCAD-Importtool und Konfigurieren Sie Orte.

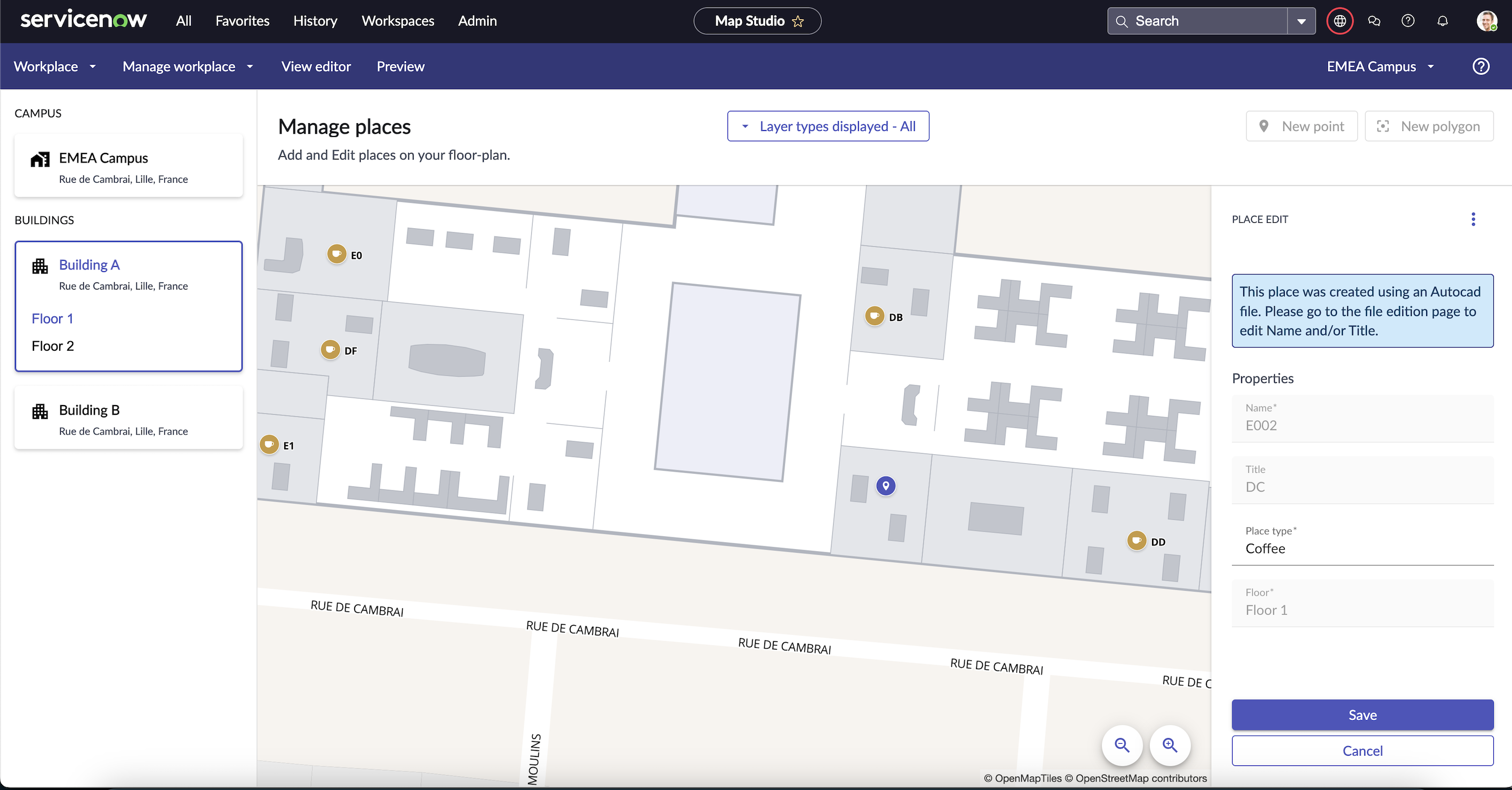

      Ausgewählter Ort in Map Studio mit der Nachricht „in AutoCAD erstellt“.

    13. Klicken Sie auf Speichern.
    14. Um von einem Punkt zu einem Polygon zu wechseln, klicken Sie auf das Symbol „andere Optionen“ ( Andere Optionen) Im Bereich „Ortsbearbeitung“, und wählen Sie aus Wechseln Sie zu einem Polygon .

      Wenn Sie einen Ort auswählen, werden im Bereich „Ortsbearbeitung“ die CAD-Dateieigenschaften wie Raum, Kapazität usw. angezeigt Die AutoCAD-Eigenschaften werden in einer dedizierten Tabelle gespeichert sn_Map_Core_Place_properties . Weitere Informationen finden Sie unter Berechnen Sie CAD-Dateieigenschaften, um Platz oder Raumfläche zu extrahieren.

      Die Indoor Mapping Die Anwendung bietet die Möglichkeit, Raumdimensionen aus CAD-Dateien zu extrahieren und in zu verwenden Workplace Service Delivery Räume und Platzmessungen.
