Konfigurieren Sie Ebenen

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 2 Minuten Lesedauer

    • Wählen Sie eine Ebene in der Vorschau der Kartenkonfiguration aus, und bearbeiten Sie sie.

    Vorbereitungen

    Ebenen sind die Formen oder Geometrien in Ihrer CAD-Datei.

    Erforderliche Rolle: sn_Map_Core.Map_admin

    Prozedur

    1. Wählen Sie aus Kartenkonfiguration Registerkarte.

      Die Vorschauseite der Kartenkonfiguration wird in den Fokus gerückt.

    2. Erweitern Sie Ebenen Durch Auswahl des Chevron-Umschaltsymbols ( Symbol „Ebenen erweitern“.).
    3. Wählen Sie Aus Ebenen Dient zum Auswählen einer Ebene.
    4. Wählen Sie Bearbeiten.

      Der Bearbeitungsbereich wird angezeigt.

      Hinweis:
      Verwenden Sie für die Berechnung der Stockwerkoberfläche Die Option kann nicht ausgewählt werden, nachdem sie für eine Ebene aktiviert wurde. Weitere Informationen finden Sie unter Berechnen Sie die AutoCAD-Stockwerksoberfläche.

      Ebenenzusammenfassungspille mit Konfigurationsinformationen für einen ausgewählten Ebenentyp.

      Die ausgewählte Ebene zeigt den Ebenennamen zusammen mit der Anzahl der darin enthaltenen Elemente an. Beispiel: Logo (1442 Elemente)

      Die Zusammenfassungspille zeigt zusammengefasste Informationen für eine Ebenenkonfiguration an. Die Zusammenfassungspille fasst Informationen basierend auf der Ebenenkonfiguration und dem Ebenenstatus in den folgenden Farben zusammen:

      • Neutral blau: Gibt den Typ des ausgewählten Elements an. Zum Beispiel Text oder Block.
      • Grün: Gibt an, dass die Ortskonfiguration für einen ausgewählten Ort korrekt ist.
      • Orange: Gibt geringfügige Konfigurationsprobleme an.
      • Grau: Gibt Ebenen an, die nicht importiert werden.
      • Rot: Zeigt Blockierungsfehler an.
    5. Wählen Sie Aus Importieren Um die Elemente in einer Ebene in Ihre CAD-Datei zu importieren.
      Eine Validierungsnachricht wird angezeigt: Konfiguration erfolgreich gespeichert
    6. Wählen Sie Aus Nicht importieren Wenn Sie keine Ebenenkonfiguration in Ihre CAD-Datei importieren möchten.
      Eine Validierungsnachricht wird angezeigt: Konfiguration erfolgreich gespeichert
      Die ausgewählten Ebenenelemente werden basierend auf Ihrer Auswahl im Vorschaubereich der Kartenkonfiguration angezeigt.

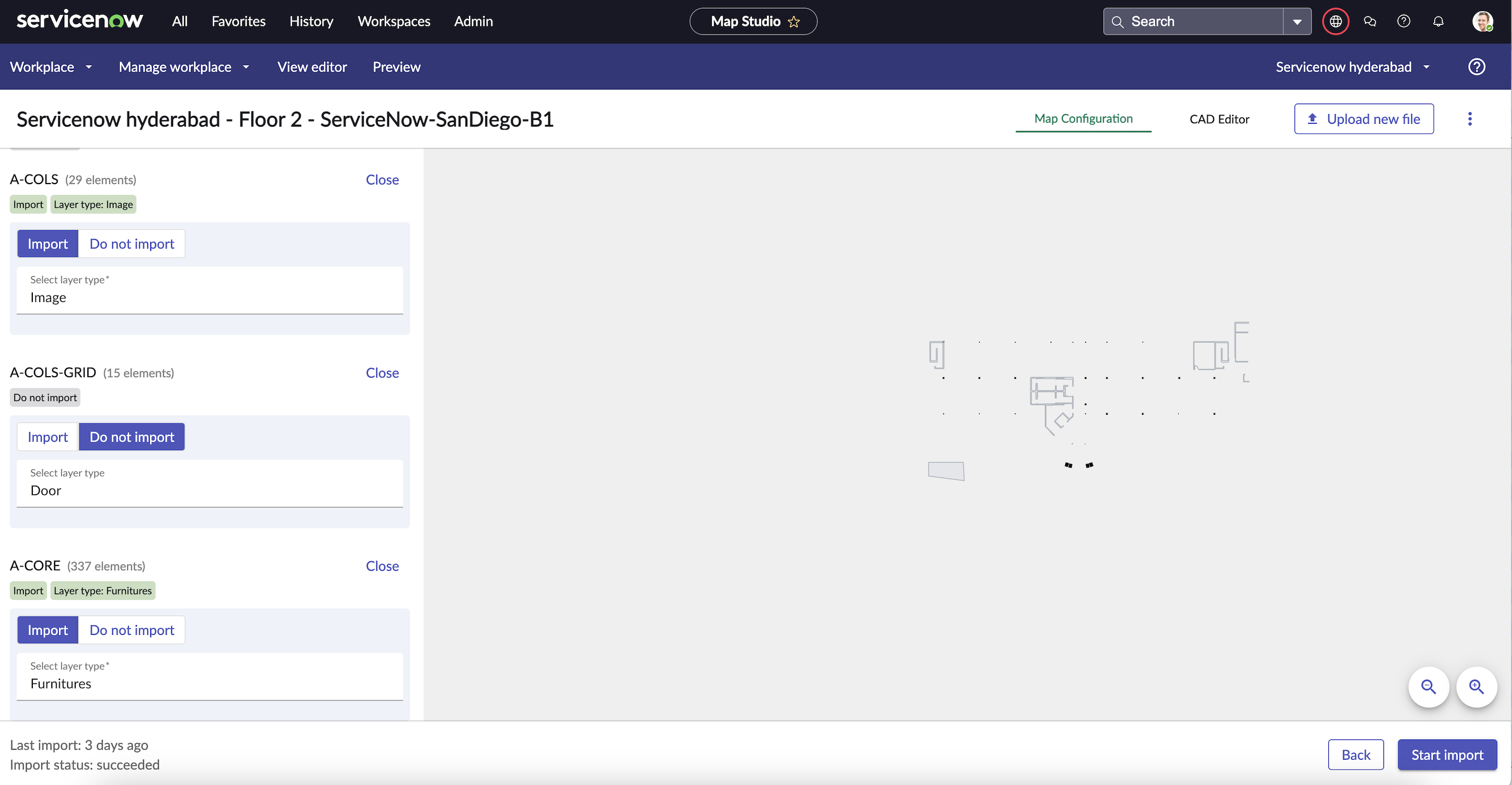

      Ausgewählter Ebenentyp, der in der Kartenvorschau angezeigt wird.
    7. Lösen Sie einen fehlenden Ebenentyp (in der Zusammenfassungspille rot hervorgehoben), indem Sie einen Ebenentyp aus auswählen Wählen Sie den Ebenentyp aus Optionen.

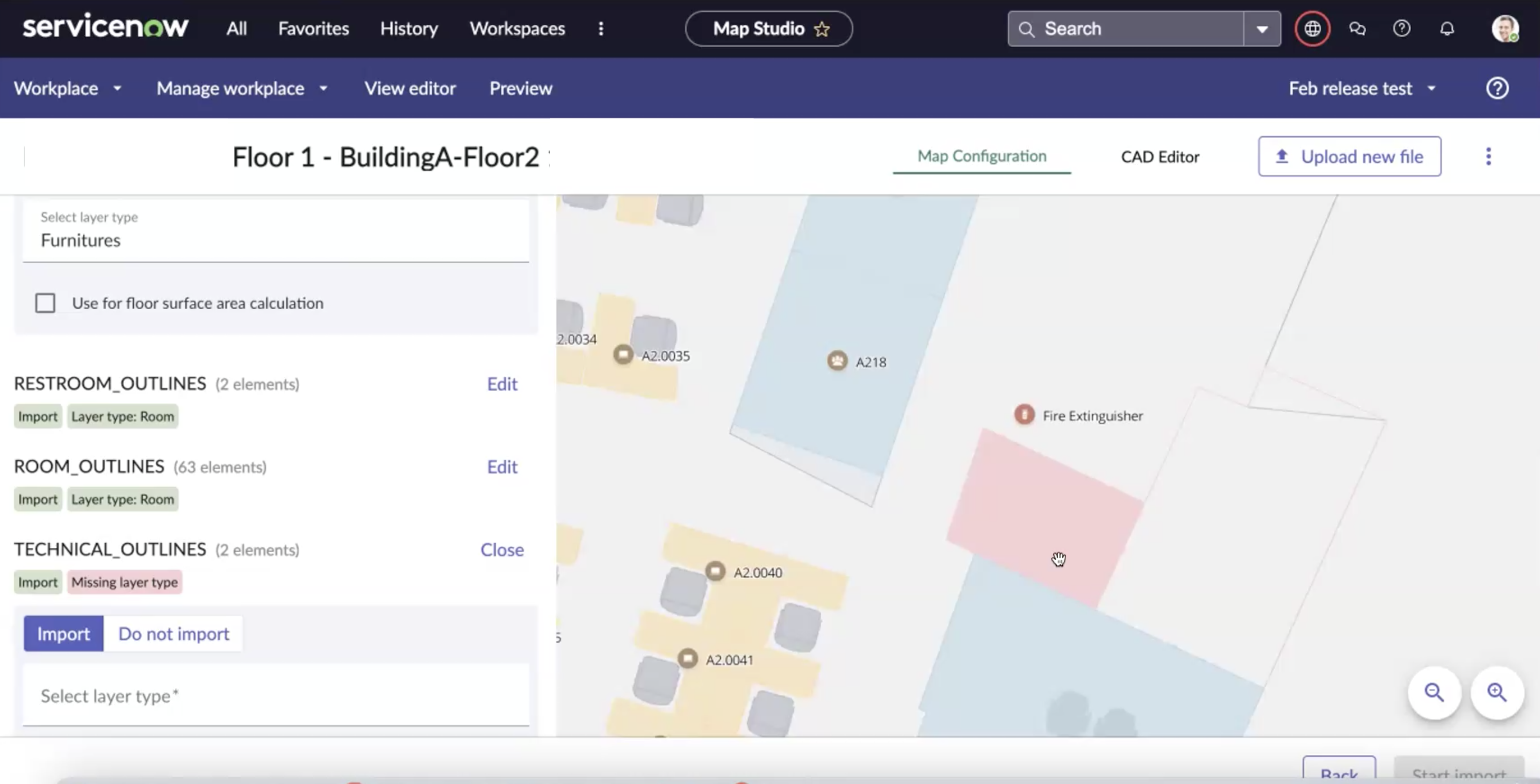

      Zusammenfassungspille mit Informationen zum fehlenden Ebenentyp und der Vorschau für die fehlende Ebene.

      Der fehlende Ebenentyp wird aufgelöst, und die Zusammenfassungspille zeigt den Ebenentyp grün hervorgehoben. Die Vorschau der Kartenkonfiguration zeigt den fehlenden Ebenentyp mit dem neu zugewiesenen Ebenentyp an.

      Hinweis:
      Ebenentypen werden auf einer Karte mit Standardstilen gerendert. Wenn der Ebenentyp fehlt, werden Elemente mit einem roten Standardstil angezeigt.

      Ebenentyp kategorisiert und wendet einen Stil auf eine Ebene aus der Tabelle „Indoor Mapping Ebenentypen“ an (Alle > Indoor Mapping > Ebenentypen)

    8. Um einen Ebenentyp vom aktuellen Typ in einen anderen zu ändern, wählen Sie aus Wählen Sie den Ebenentyp aus Option.
      Beispiel: Wenn Ihr aktueller Ebenentyp ist Raum Und wählen Sie aus Gebäude Aus der Liste, um einen Ebenentyp zu ändern. Der neu ausgewählte Ebenentyp wird zusammen mit seinem Stil und seinen Kategorien angewendet.
    9. Wählen Sie nach dem Vornehmen der Änderungen aus Schließen Zum Schließen des Bearbeitungsbereichs.
    10. Wiederholen Sie die Schritte für die Ebenen, die Sie in Ihre CAD-Quelldatei importieren möchten.
