縦棒グラフによる可視化の例

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：7分

    • 縦棒グラフによるチャート化では、異なる地域や異なる期間の売上など、さまざまなカテゴリまたはグループのサイズや頻度の比較を表示できます。縦棒の X 軸には、通常、年または日付範囲、年齢範囲、給与範囲などの数値が表示されます。

    始める前に

    必要なロール：任意の内部ロールを使用して、ダッシュボードからデータの可視化を作成できます。可視化デザイナーで可視化を作成し、可視化を可視化ライブラリに保存するには、viz_creator、viz_admin、または admin ロールが必要です。意味のある可視化を作成するには、レポートするデータにアクセスする権利が必要です。 アクセスの詳細については、「 report_view のアクセス制御」を参照してください。

    このタスクについて

    垂直棒グラフによるチャート化タイプを使用すると、さまざまなカテゴリやグループを比較し、データ セットの分布を明確に示すことができます。この例では、機能停止をタイプ別に表示しています。

    手順

    1. 最初の手順に従って Visualization Designer (可視化デザイナー) での棒グラフによる可視化の作成します。
      1. 移動先 すべて > プラットフォームアナリティクス > Library (ライブラリ) > データの可視化.
      2. [新規] を選択します。
      3. 垂直棒グラフ (垂直 棒グラフ アイコン) の視覚化タイプを選択します。

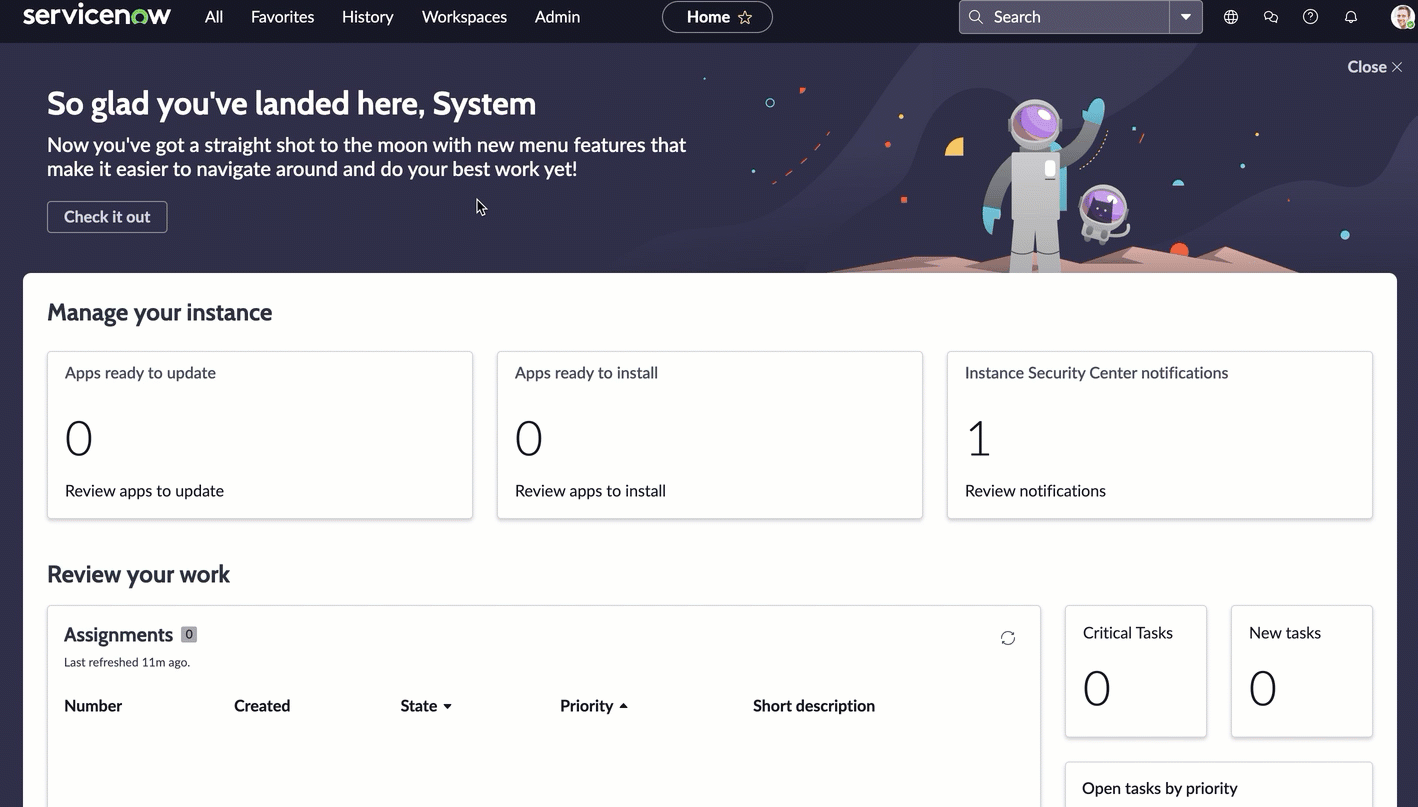

        ワークスペースと Visualization Designer (可視化デザイナー) を選択し、垂直棒グラフの可視化の作成を選択しているアニメーション
    2. ここでは、ヘッダーと境界線のセクションをスキップして、データソースに移動できます。
      1. [データソースを追加] を選択します。
      2. [機能停止 [cmdb_ci_outage] テーブルを選択します。
        この表には、さまざまなサービスの停止が一覧表示されています。
      3. オプション: [実行] を選択して、可視化の基になるレコードをプレビューします。
      4. [Add this source (このソースを追加)] を選択します。
      選択したデータの現在の値を含む垂直棒グラフデータの可視化が可視化デザイナーに表示されます。ビジュアリゼーションは、テーブルの最初のフィールド (アルファベット順) [Begin] でグループ化されています。これは、時間測定によって分布された機能停止を示すため便利です。

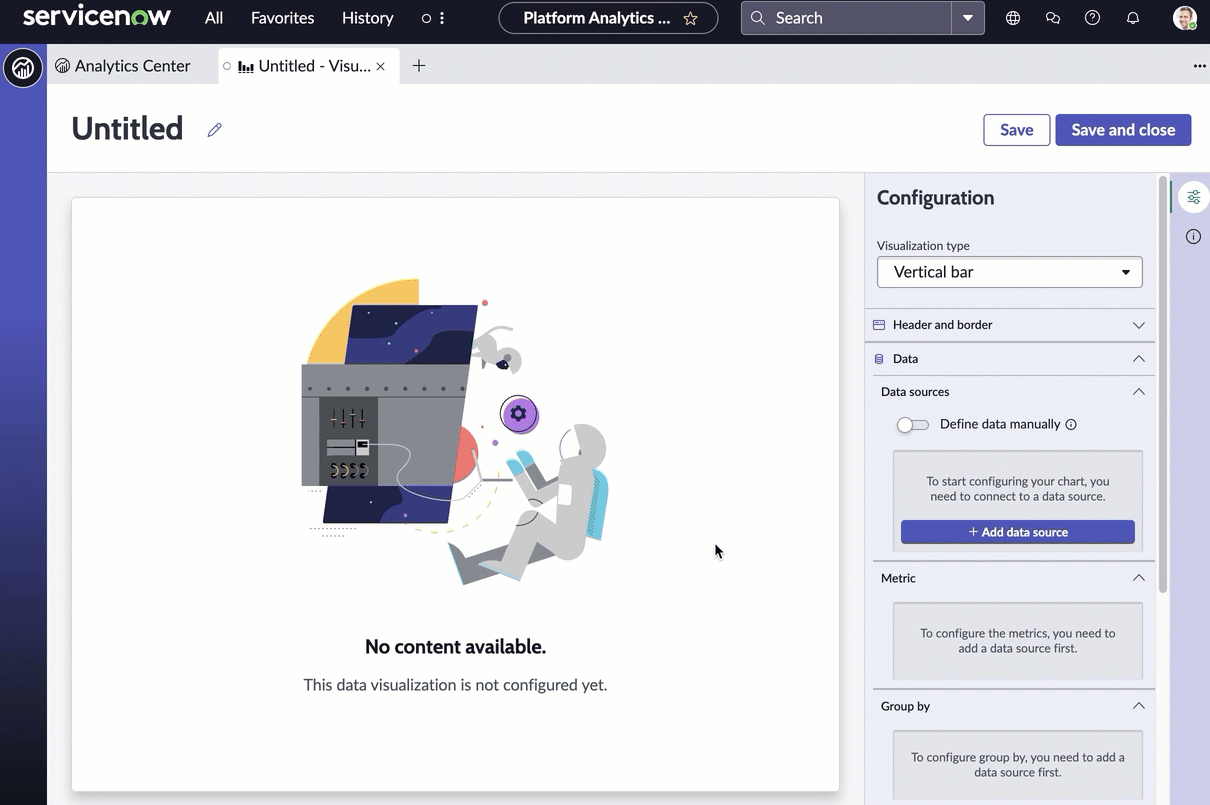

      縦棒グラフによる可視化のデータソースの選択を示すアニメーション
    3. 可視化が確認できたので、ユーザーのコンテキストを追加しましょう。
      1. [ヘッダーと境界線] セクションを展開します。
      2. [ ヘッダーを表示] を選択し、グラフのタイトルを [ 種類別の機能停止] に指定します。
        [ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名により、可視化デザイナーおよびリストで可視化が識別されます。チャートのタイトルが可視化内に表示されます。
      3. 可視化の説明として「 CMDB 機能停止が開始日時別にグループ化され、タイプ別に積み重ねられる」と入力します。
        説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
      4. [保存] を選択し、レポートのタイトルを「垂直棒グラフ - CMDB 停止」にします。
    4. [メトリクス] セクションをスキップします。
    5. [ グループ化 ] セクションで、[ 追加 ] を選択してグラフ内の情報を区別します。
      [ タイプ ] を選択し、[ 適用] を選択します。機能停止のタイプを区別するために、列に異なる色が表示されるようになりました。

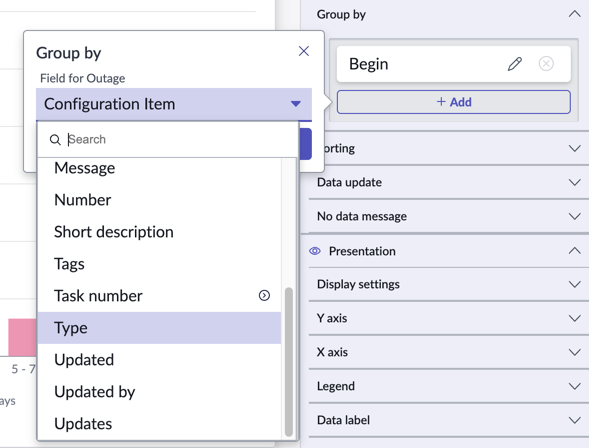

      [タイプ] フィールドが強調表示された垂直バーの追加グループ化の選択
    6. [ソート] で、[ 値 でソート] と [降順でソート ] を維持します。
      これらのオプションは、データを論理的に視覚化する方法の 1 つを示しています。並べ替えオプションを変更して、最適なものを確認します。
    7. [データの更新] で、対象者が可視化を操作する方法を構成します。
      1. [フィルターに従う] を選択します。
        このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
      2. [フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
        たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
      3. [ ドリルダウンを有効にする ] を選択すると、閲覧者はグラフ内のデータ ポイントを選択して関連情報に移動できます。
        一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。

        このコントロールは、[ チャートの相互作用を許可] を反映しています。[チャートの相互作用] で、ドリルダウンの宛先を選択することもできます。

    8. 次の 3 つの方法のいずれかでデータを表示するグラフのバリエーションを選択します。
      積み重ね
      グループ化された要素 (この場合はタイプ) を 1 つのタイプの上に積み重ねて表示します。
      並列表示
      タイプごとに異なるバーを表示します。
      正規化済み
      グループごとに同じ高さの棒グラフを積み上げて表示し、色で合計に対する割合を示します。

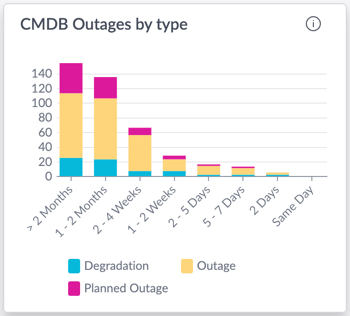

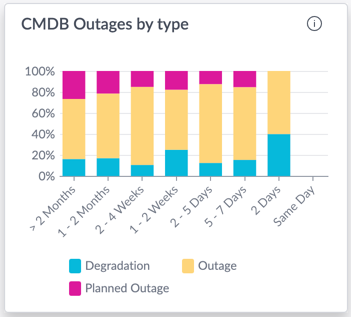

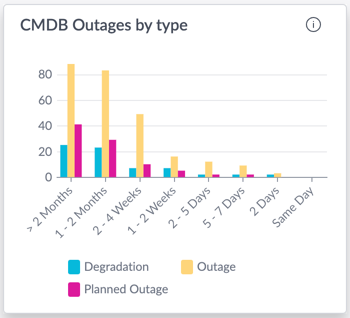

      積み重ね 並列表示 正規化済み
      積み上げグラフのバリエーション 並列表示したチャートのバリエーション 正規化されたグラフのバリエーション
    9. Y 軸を設定します。
      軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。軸とその値を非表示にして、バーの比較サイズのみを表示する場合は、[ 軸を非表示 ] を選択することもできます。
      1. Y 軸に 「機能停止の数 (Number of outages)」というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにしておきます。
      2. バーの下限と上限の範囲を指定できますが、これらの値はどちらも有用であるため、[ 軸の範囲 - 開始 ] と [軸の範囲 - ] を空のままにします 。
        Fromの値を大きくした方が意味をなす場合もありますが、バーの相対的なサイズが不正確になるという欠点があります。[終了値] が空の場合、範囲内の最高値は、ビジュアリゼーション内の最大のバーの最高値と同じになります。
      3. [グリッドの表示] オプションと [軸のスタイル] オプションは、好みに合わせて調整できる小さな外観上の変更です。
        この例では、少しすっきりしているので [クリーン ] を選択します。

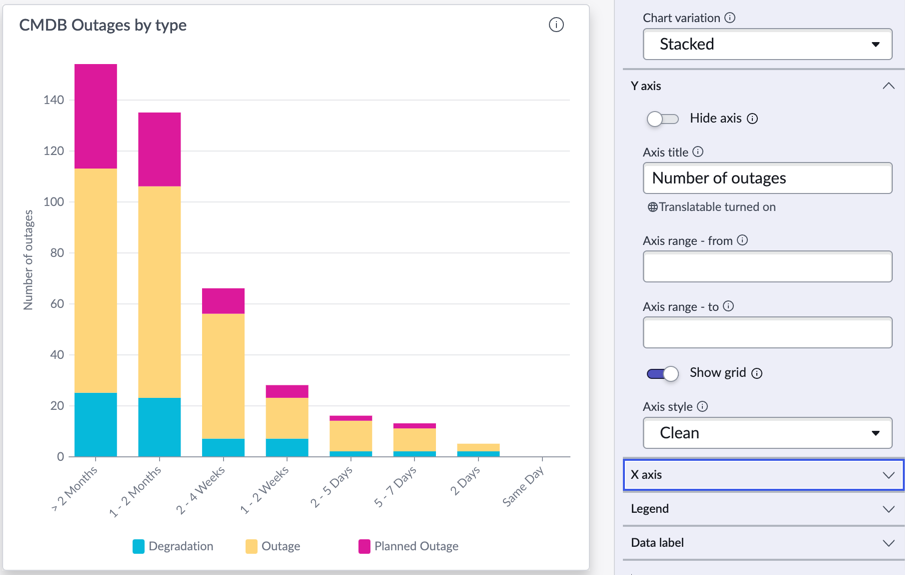

        Y 軸オプションを使用した垂直棒グラフによるチャート化
      4. [最大ラベル サイズ] を 50 に変更します。
        ラベルは追加の行に折り返されます。切り捨てタイプは、ラベルが折り返されるため、違いはありません。
    10. X 軸を設定します。
      軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。

      X 軸の構成は、縦軸のラベルの表示方法に対応します。この例では、ラベルが比較的短くなっています。ただし、ラベルの最大サイズがラベルよりも小さい場合は、ラベル テキストを切り捨てるか折り返すかを選択できます。ラベルの先頭または末尾のテキストは切り捨てることができます。

      1. X 軸に「 CMDB Outages (CMDB の機能停止)」というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにしておきます。
      2. [ラベルを折り返す] を選択します。
        [最大ラベル サイズ] が 0 の場合は、最大のラベルによってサイズが決まるため、ラベルの表示に変化は見られません。
    11. 可視化の凡例を構成します。
      凡例は、X 軸の各値の色分けの例を示しています。凡例を表示するかどうか、配置場所、および表示する量を選択できます。理想的な配置は、ダッシュボード上のコンテナのサイズによって異なります。水平方向のスペースが広い場合は、凡例を左または右に配置します。垂直方向のスペースが広い場合は、上または下に配置します。
      1. [ Show legend (凡例を表示)] と [ Show legend value (凡例値を表示)] を選択します。
        [凡例値を表示 ] を選択すると、選択したメトリクスに関連付けられた数値が追加されます。または、[データ ラベルの表示] ([データ ラベル] セクション) を選択して、これらの値をバー自体に配置することもできます。
      2. 凡例を可視化の上に配置します。
        凡例は、可視化の上、下、または右または左に配置することを選択できます。
      3. [中央 ]の[水平方向の配置]を選択します。
        [開始] と [終了] は、凡例を可視化の左または右に移動します。(右から左に読む言語の場合、開始と終了は右と左です。
      4. [凡例アイテムの最大幅] を変更して、これらの値に多かれ少なかれ余地を与えます。
      5. 凡例を垂直方向に展開 すると、凡例に追加の行が表示されるため、ユーザーはデフォルトの 2 行を超えてスクロールする必要はありません。
        この例では、3 つの機能停止タイプに対して必要なのは 1 行だけです。15 または 20 の異なる地域またはアサイン先グループのバーがある可視化では、スクロールバーなしで凡例でさらに多くの情報を表示したい場合があります。
    12. ビジュアリゼーションの [デフォルト ] の色タイプを選択します。
      • [デフォルト ] では、UX テーマに関連付けられた色が適用されます。
      • カラーパレット は、同じ色の色相を使用します (例:順次 - 青、明から暗)。

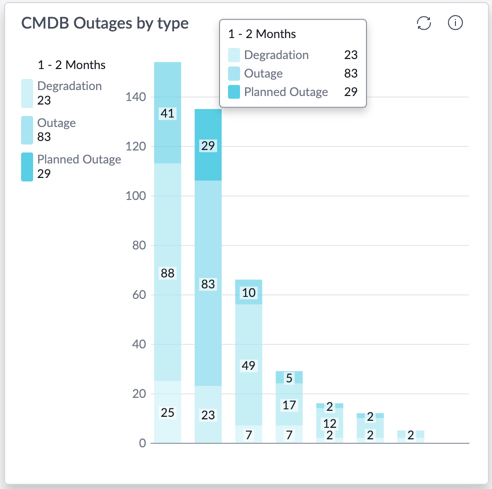

        青色のパレットを適用したタイプ別の CMDB 機能停止
      • [固定要素の色 ] では、ハードウェアインシデントなどの各要素に同じ色を指定します。固定要素の色を使用するすべてのデータ可視化では、同じ要素が同じ色で表示されます。

    タスクの結果

    2 つのフィールドでグループ化された垂直棒グラフによる可視化が作成されました。また、ビジュアライゼーションのラベル付け、凡例、範囲も構成しました。
