Exemple de visualisation à bulles

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 3 minutes de lecture

    • La visualisation des données à bulles permet de comparer les champs et d’afficher leurs relations.

    Avant de commencer

    Rôle requis : Avec n’importe quel rôle interne, vous pouvez créer une visualisation de données à partir d’un tableau de bord. Pour créer une visualisation dans le Concepteur de visualisation et enregistrer vos visualisations dans la bibliothèque de visualisations, vous devez avoir le rôle viz_creator, viz_admin ou administrateur. Pour créer une visualisation significative, vous devez avoir le droit d’accéder aux données sur lesquelles vous souhaitez générer des rapports. Pour plus d’informations sur l’accès, reportez-vous à la section Report_view contrôle d’accès.

    Pourquoi et quand exécuter cette tâche

    Utilisez un diagramme à bulles pour afficher deux champs ordinaux, tels que Priorité et Âge, sous forme de cercles de tailles différentes le long d’un axe x-y. Utilisez la taille relative et la position des cercles pour comparer les champs et voir leurs relations. Vous pouvez également regrouper les données par un troisième champ, qui peut être qualitatif. Le troisième champ se différencie par la couleur.

    Dans cet exemple, vous créez une visualisation à bulles qui indique le nombre d’incidents ouverts et un code couleur de la visualisation pour mettre en évidence l’attrait de la valeur.

    Procédure

    1. Suivez les premières étapes pour Créer une visualisation à bulles dans le Concepteur de visualisation:
      1. Accédez à la Tout > Platform Analytics > Bibliothèque > Visualisations des données.
      2. Sélectionnez Nouveau.
      3. Sélectionnez le type de visualisation Bulle (icône de graphique à bulles).

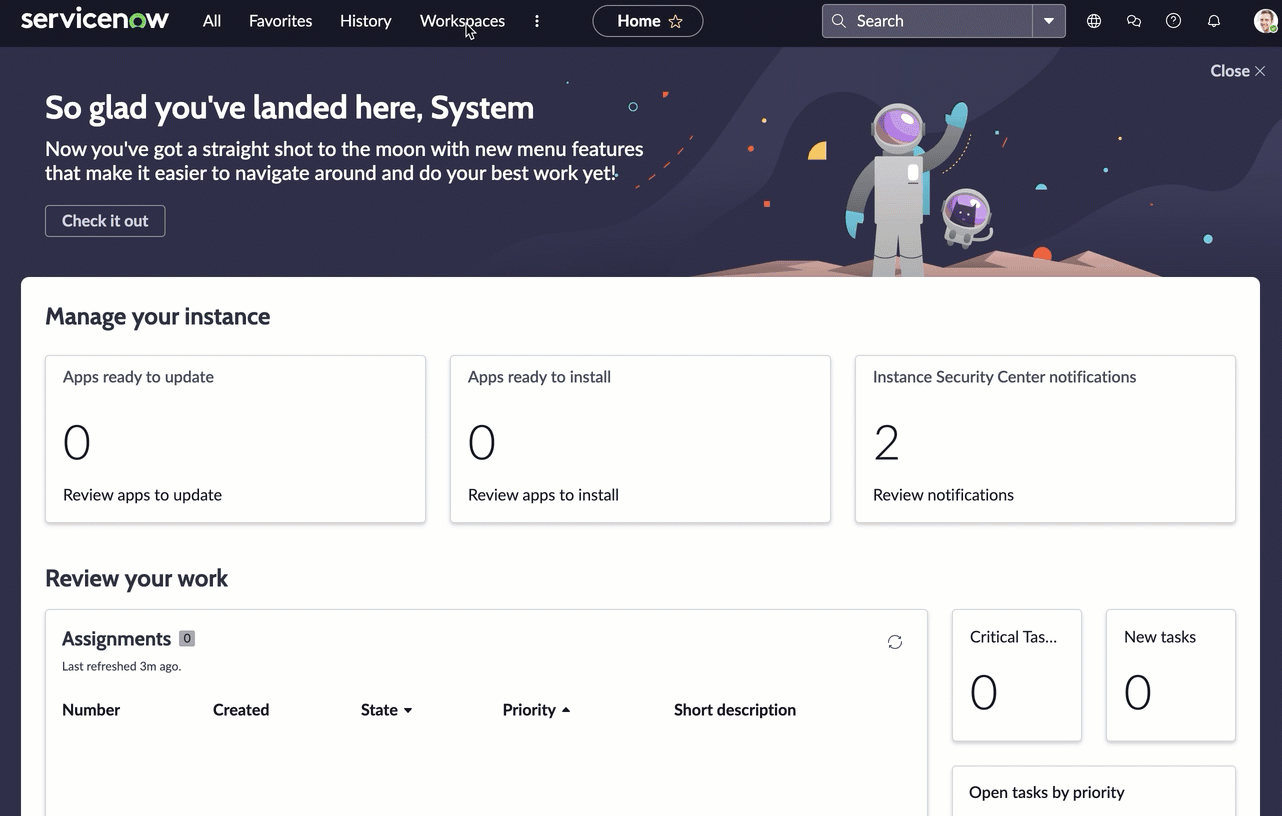

        Animation montrant la sélection du concepteur d’espace de travail et de visualisation, et choisissant de créer une visualisation à bulles
    2. Pour l’instant, ignorez la section d’en-tête et de bordure et passez à la source de données.
      1. Sélectionnez Ajouter une source de données.
      2. Choisissez la table Incident [incident].
      3. Étant donné que cette visualisation affiche les incidents ouverts, ajoutons la condition Incidents.Open dans la section Filtres.
        Lorsque ce filtre est sélectionné, la visualisation affiche uniquement le nombre d’incidents actifs.
      4. Facultatif : Sélectionnez Exécuter pour prévisualiser les enregistrements sur lesquels la visualisation sera basée.
      5. Sélectionnez Ajouter cette source.
      Une visualisation à bulles avec les valeurs actuelles des données sélectionnées s’affiche dans le concepteur de visualisation.

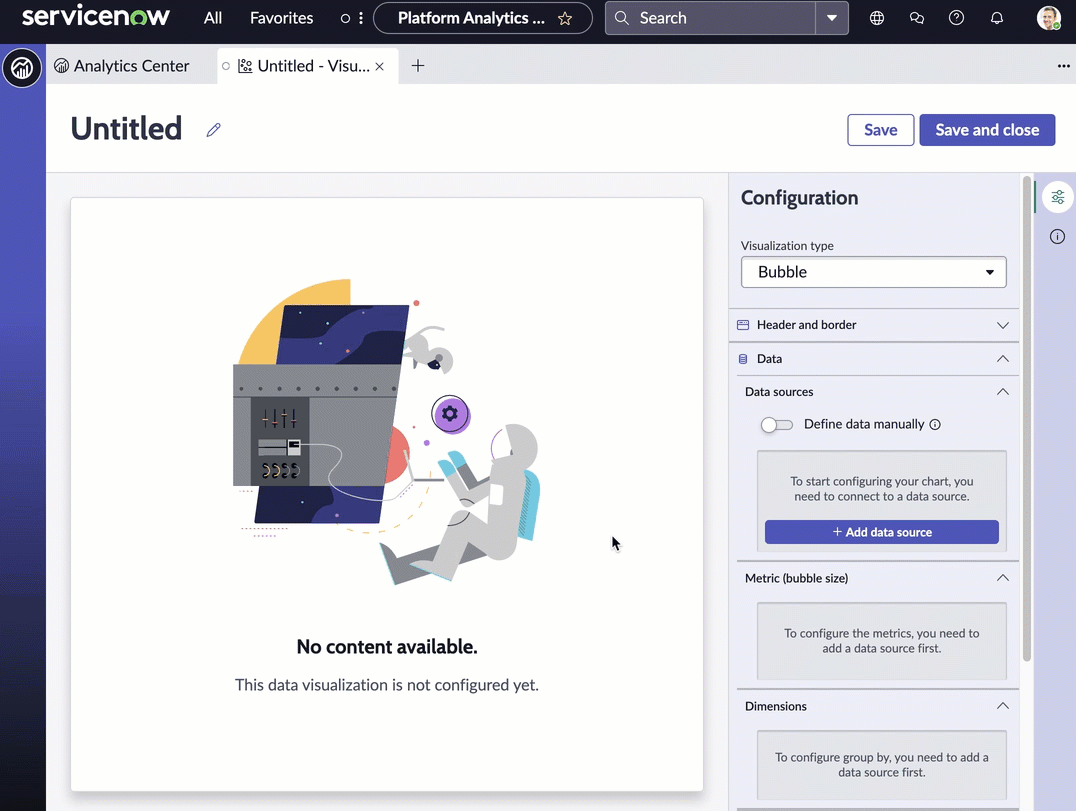

      Animation montrant la sélection de la source de données, l’application du filtre et le résultat
    3. Maintenant que vous pouvez voir la visualisation, ajoutons un peu de contexte pour l’utilisateur.
      1. Développez la section En-tête et bordure.
      2. Sélectionnez Afficher l’en-tête et indiquez le titre du graphique Délai de résolution par état.
        Lorsque Afficher l’en-tête est sélectionné, vous pouvez ajouter un titre et une description. Le titre du graphique n’est pas nécessairement le même que le nom de la visualisation. Le nom de la visualisation l’identifie dans le Concepteur de visualisation et dans une liste. Le titre du graphique apparaît dans la visualisation.
      3. Entrez une description de la visualisation : Rapport à bulles affichant les délais de résolution des incidents avec l’état.
        Bien que les champs de description et de titre ne soient pas obligatoires, ces informations facilitent la compréhension de la visualisation sur un tableau de bord et l’identification dans une liste.
    4. Ignorer les sections de sources de données
      Bien que le rapport à bulles prenne en charge plusieurs sources de données, nous ne travaillons qu’avec les incidents. Étant donné que nous voulons uniquement voir le nombre d’incidents ouverts, vous n’avez pas besoin de modifier la mesure par défaut, Nombre, ou son étiquette, Incident.
    5. Dans la section Dimensions, conservez le champ Axe des X, Temps de résolution de l’entreprise et sélectionnez État pour le champ Axe des Y.

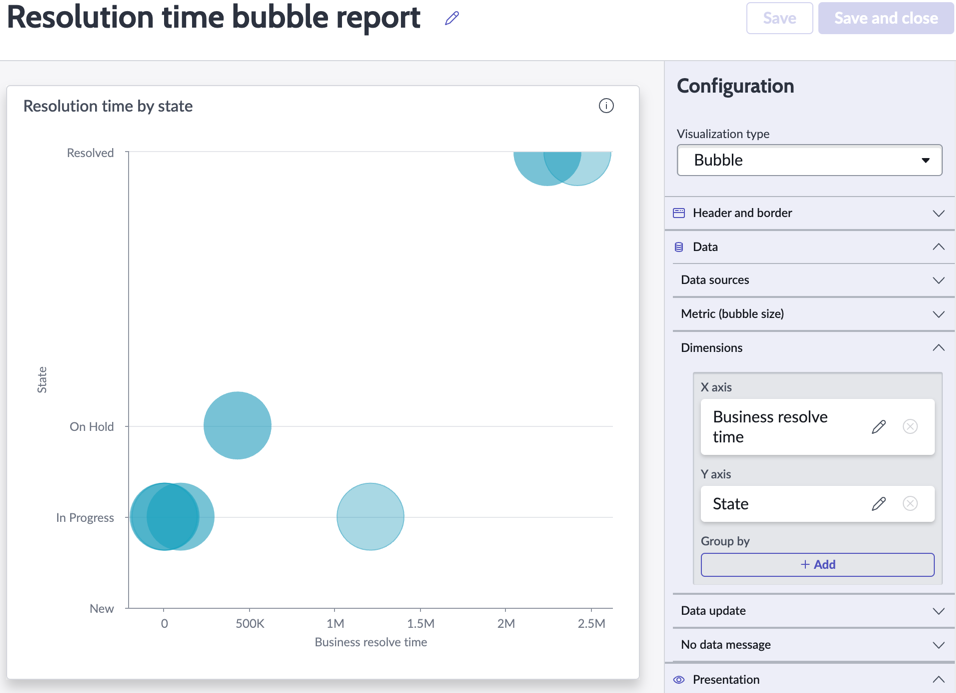

      Rapport à bulles avec l’axe X défini sur l’heure de résolution de l’entreprise et l’axe Y défini sur l’état
    6. Sous Mise à jour des données, configurez la façon dont l’audience interagit avec la visualisation.
      1. Sélectionnez Suivre les filtres.
        Cette option permet à la visualisation de suivre les filtres interactifs sur les tableaux de bord sur lesquels elle est placée et qui sont basés sur la même table.
      2. Sélectionnez l’icône Afficher le filtre pour afficher le nombre de filtres appliqués à la visualisation.
        Par exemple, si les filtres du tableau de bord limitent la valeur de la visualisation, l’icône indique que vous voyez le nombre d’incidents ouverts qui correspondent aux filtres. Vous pouvez ensuite vérifier quels filtres sont en vigueur.
      3. Sélectionnez Activer l’exploration vers le bas pour permettre aux visualiseurs d’accéder aux informations pertinentes en sélectionnant un point de données dans le graphique.
        Certaines visualisations ne font qu’explorer la liste des données associées. Les données de table sont généralement restreintes par des listes de contrôle d’accès (ACL) et les visualiseurs peuvent ne pas voir tous les enregistrements associés.

        Ce contrôle reflète l’option Autoriser l’interaction avec le graphique. Sous Interaction du graphique, vous pouvez également sélectionner la destination de l’exploration.

    7. Choisissez le type de couleur par défaut pour la visualisation.
      • Applique par défaut les couleurs associées à votre thème UX.
      • Une seule spécifie la même couleur pour chaque bulle. Toutes les visualisations de données qui utilisent des couleurs d’élément fixes affichent le même élément dans la même couleur.

    Résultats

    Vous avez créé une visualisation à bulles triée sur deux valeurs. Vous avez également configuré les couleurs de la visualisation.
