Les visualisations à barres verticales vous permettent d’afficher la taille ou la fréquence comparative de différentes catégories ou groupes, par exemple, les ventes dans différentes régions ou sur différentes périodes. L’axe X d’une verticale affiche généralement une valeur numérique telle que des années ou des plages de dates, des tranches d’âges ou des plages de salaires.
Avant de commencer
Rôle requis : Avec n’importe quel rôle interne, vous pouvez créer une visualisation de données à partir d’un tableau de bord. Pour créer une visualisation dans le Concepteur de visualisation et enregistrer vos visualisations dans la bibliothèque de visualisations, vous devez avoir le rôle viz_creator, viz_admin ou administrateur. Pour créer une visualisation significative, vous devez avoir le droit d’accéder aux données sur lesquelles vous souhaitez générer des rapports. Pour plus d’informations sur l’accès, reportez-vous à la section Report_view contrôle d’accès.
Pourquoi et quand exécuter cette tâche
Utilisez le type de visualisation à barres verticales pour comparer différentes catégories ou groupes et afficher clairement la distribution d’un ensemble de données. Dans cet exemple, vous affichez les pannes par type.
Procédure
-

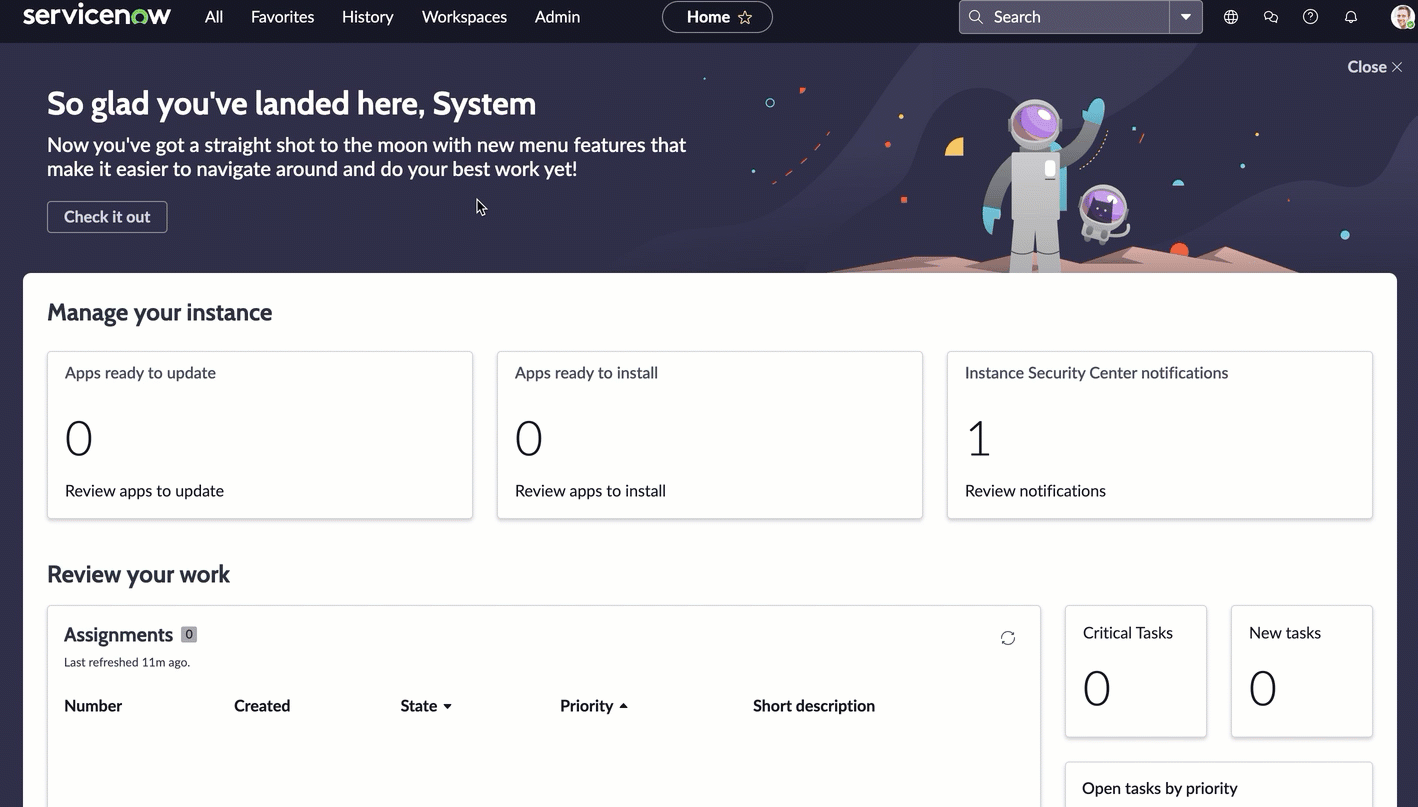

Suivez les premières étapes pour Créer une visualisation à barres dans le Concepteur de visualisation:
-
Accédez à la .
-
Sélectionnez Nouveau.
-
Sélectionnez le type de visualisation Barre
).
-
Pour le moment, nous pouvons sauter la section d’en-tête et de bordure et passer à la source de données.
-

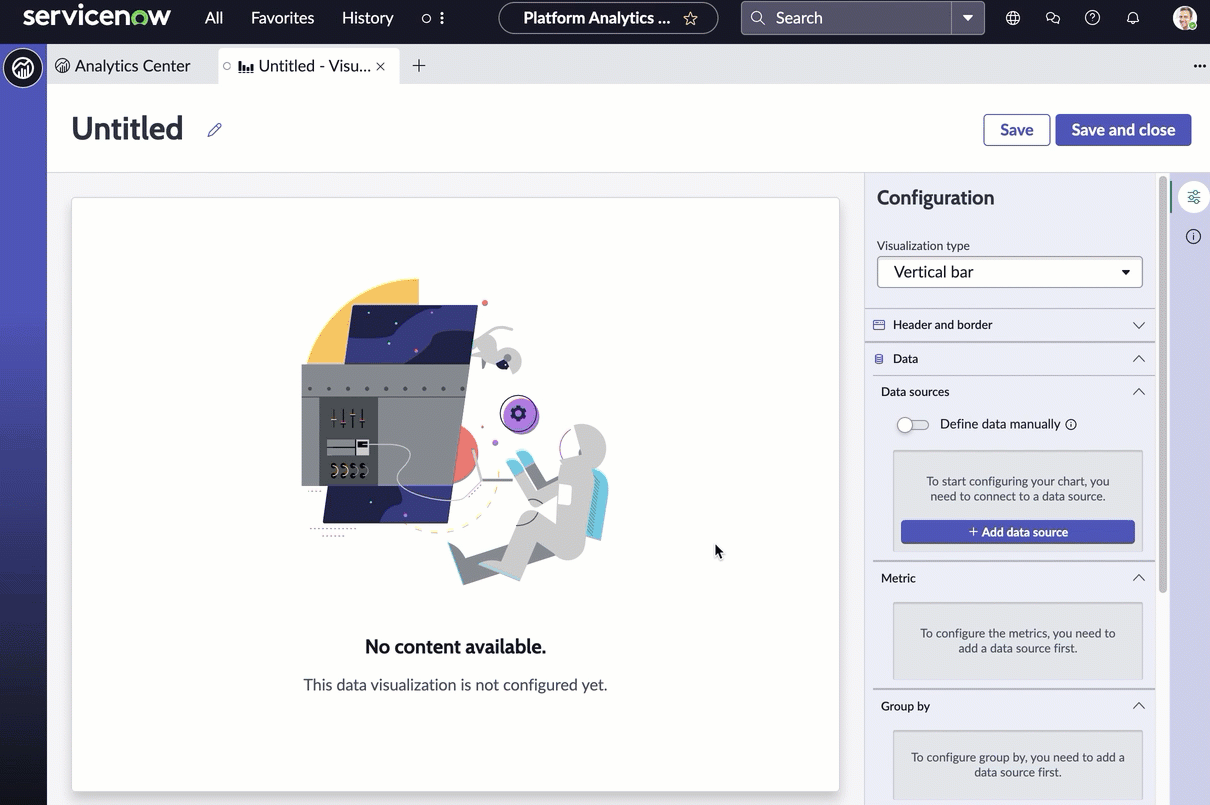

Sélectionnez Ajouter une source de données.
-
Choisissez la table Panne [cmdb_ci_outage].
Ce tableau répertorie les pannes de divers services.
- Facultatif :
Sélectionnez Exécuter pour prévisualiser les enregistrements sur lesquels la visualisation sera basée.
-
Sélectionnez Ajouter cette source.
Une visualisation de données à barres verticales avec la valeur actuelle des données sélectionnées apparaît dans le concepteur de visualisation. La visualisation est regroupée par le premier champ (par ordre alphabétique) de la table, Commencer. Cela est utile car il affiche les pannes distribuées par une mesure de temps.
-
Maintenant que vous pouvez voir la visualisation, ajoutons un peu de contexte pour l’utilisateur.
-
Développez la section En-tête et bordure.
-
Sélectionnez Afficher l’en-tête et indiquez le titre du graphique Pannes par type.
Lorsque Afficher l’en-tête est sélectionné, vous pouvez ajouter un titre et une description. Le titre du graphique n’est pas nécessairement le même que le nom de la visualisation. Le nom de la visualisation l’identifie dans le Concepteur de visualisation et dans une liste. Le titre du graphique apparaît dans la visualisation.
-
Entrez une description de la visualisation : Pannes CMDB regroupées par date de début et empilées par type.
Bien que les champs de description et de titre ne soient pas obligatoires, ces informations facilitent la compréhension de la visualisation sur un tableau de bord et l’identification dans une liste.
-
Sélectionnez Enregistrer et donnez au rapport le titre Barre verticale – Pannes CMDB.
-
Ignorez la section Mesure.
-

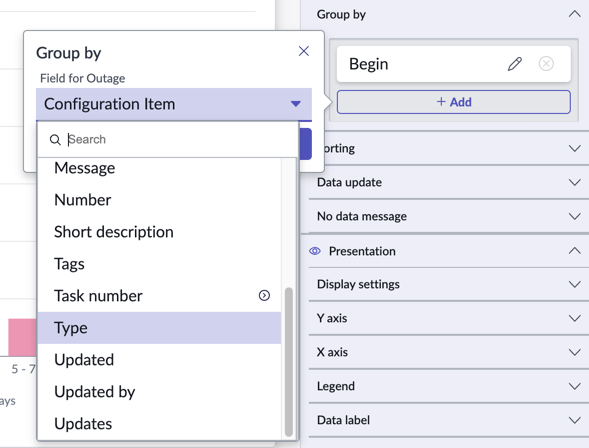

Dans la section Grouper par, sélectionnez Ajouter pour différencier les informations du graphique.
Sélectionnez
Type , puis
Appliquer. Les colonnes affichent maintenant des couleurs différentes pour distinguer les différents types de pannes.
-
Sous Tri, conservez les valeurs Trier par etTrier par ordre décroissant.
Ces options présentent un moyen logique de visualiser les données. Modifiez les options de tri pour voir ce qui vous convient le mieux.
-
Sous Mise à jour des données, configurez la façon dont l’audience interagit avec la visualisation.
-
Sélectionnez Suivre les filtres.
Cette option permet à la visualisation de suivre les filtres interactifs sur les tableaux de bord sur lesquels elle est placée et qui sont basés sur la même table.
-
Sélectionnez l’icône Afficher le filtre pour afficher le nombre de filtres appliqués à la visualisation.
Par exemple, si les filtres du tableau de bord limitent la valeur de la visualisation, l’icône indique que vous voyez le nombre d’incidents ouverts qui correspondent aux filtres. Vous pouvez ensuite vérifier quels filtres sont en vigueur.
-
Sélectionnez Activer l’exploration vers le bas pour permettre aux visualiseurs d’accéder aux informations pertinentes en sélectionnant un point de données dans le graphique.
Certaines visualisations ne font qu’explorer la liste des données associées. Les données de table sont généralement restreintes par des listes de contrôle d’accès (ACL) et les visualiseurs peuvent ne pas voir tous les enregistrements associés.
Ce contrôle reflète l’option Autoriser l’interaction avec le graphique. Sous Interaction du graphique, vous pouvez également sélectionner la destination de l’exploration.
-
Choisissez la variation du graphique pour afficher les données de l’une des trois manières suivantes :

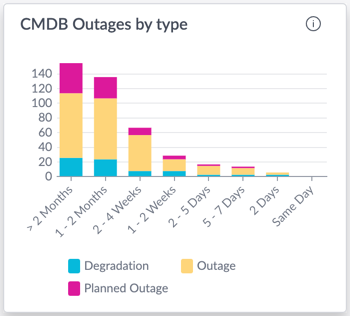

- Empilé
- Affiche les éléments groupés (type dans notre cas) empilés un type au-dessus du suivant.

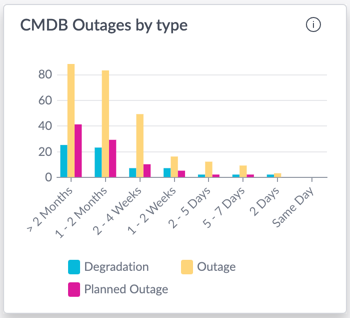

- Côte à côte
- Affiche une barre différente pour chaque type.

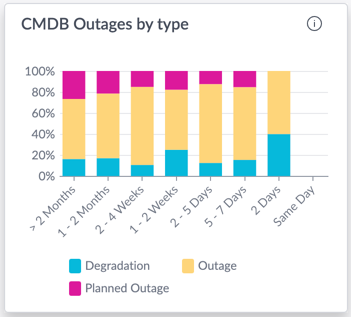

- Normalisé
- Affiche des barres empilées de la même hauteur pour chaque groupe, les couleurs indiquant le pourcentage du total.
| Empilé |
Côte à côte |
Normalisé |
 |
 |
 |
-

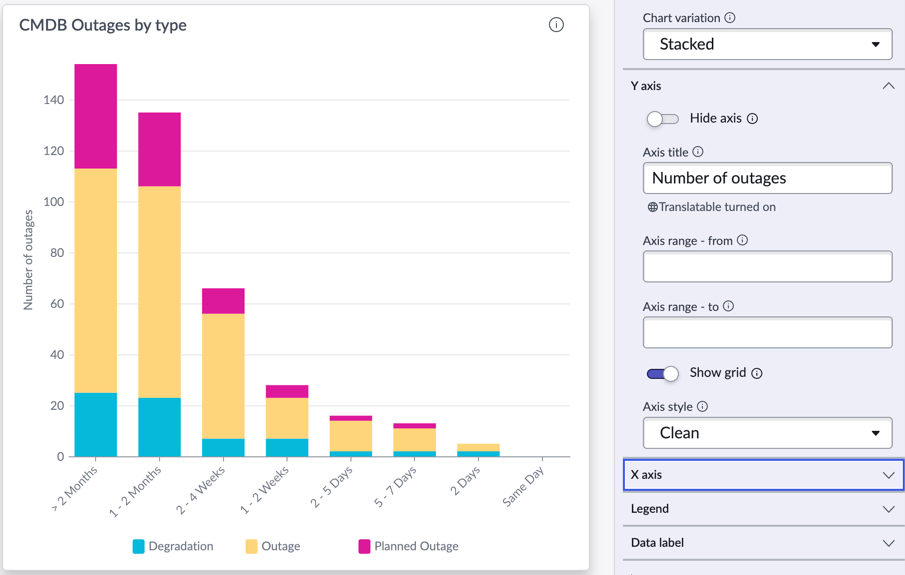

Configurez l’axe Y.
Vous pouvez spécifier plusieurs options, notamment le texte sur l’axe, la plage de valeurs et la position de l’axe. Vous pouvez même sélectionner Masquer l’axe si vous souhaitez masquer l’axe et ses valeurs et afficher uniquement les tailles comparatives des barres.
-
Vous pouvez donner le titre à l’axe Y Nombre de pannes, mais cette information se trouve déjà dans le titre de la visualisation, alors laissez-le vide.
-
Vous pouvez spécifier des plages inférieure et supérieure pour les barres, mais comme ces deux valeurs sont utiles, laissez Plage de l’axe - de et Plage de l’axe - dans le vide.
Il existe des cas dans lesquels une valeur From plus élevée est logique, mais l’inconvénient est que les tailles relatives des barres deviennent moins précises. Lorsque la valeur À est vide, la valeur la plus élevée de la plage est la même que la valeur la plus élevée de la plus grande barre de la visualisation.
-
Les options de style Afficher la grille et l’axe sont des modifications esthétiques mineures que vous pouvez ajuster selon vos préférences.
Dans cet exemple, sélectionnez
Nettoyer car c’est un peu plus propre.
-
Remplacez la taille maximale de l’étiquette par 50.
Les étiquettes s’étendent sur des lignes supplémentaires. Le type de troncation ne fait pas de différence, car les étiquettes sont enveloppées.
-
Configurez l’axe X.
Vous pouvez spécifier plusieurs options, notamment le texte sur l’axe, la plage de valeurs et la position de l’axe.
La configuration de l’axe X traite de la façon dont les étiquettes sont affichées pour l’axe vertical. Dans cet exemple, vous avez des étiquettes relativement courtes. Toutefois, si la taille maximale de l’étiquette est inférieure à celle des étiquettes, vous pouvez choisir de tronquer ou d’envelopper le texte de l’étiquette. Vous pouvez tronquer le texte au début ou à la fin de l’étiquette.
-
Vous pouvez donner à l’axe X le titre Pannes CMDB, mais cette information figure déjà dans le titre de la visualisation, alors laissez-le vide.
-
Sélectionnez Envelopper les étiquettes.
Vous ne voyez aucun changement dans l’affichage de l’étiquette, car la taille maximale de l’étiquette de 0 signifie que la plus grande étiquette détermine la taille.
-
Configurez la légende de la visualisation.
La légende donne des exemples de code couleur pour chaque valeur sur l’axe X. Vous pouvez choisir d’afficher ou non la légende, où la placer et combien afficher. L’emplacement idéal dépend de la taille de son conteneur sur un tableau de bord. Si vous disposez de plus d’espace horizontal, placez la légende à gauche ou à droite. Si vous avez plus d’espace vertical, placez-le au-dessus ou en dessous.
-
Sélectionnez Afficher la légende et Afficher la valeur de la légende.
Afficher la valeur de la légende Ajoute le nombre associé à la mesure sélectionnée. Vous pouvez également choisir Afficher les étiquettes de données (dans la section Étiquette de données) pour placer ces valeurs sur la barre elle-même.
-
Placez la légende au-dessus de la visualisation.
Vous pouvez choisir de placer la légende au-dessus, au-dessous, à droite ou à gauche de la visualisation.
-
Sélectionnez l’axe horizontal central.
Début et fin Déplacez la légende vers la gauche ou la droite de la visualisation. (Le début et la fin sont à droite et à gauche pour les langues qui se lisent de droite à gauche.)
-
Modifiez la largeur maximale de l’élément de légende pour donner plus ou moins d’espace à ces valeurs.
-
Développer la légende verticalement fournit des lignes supplémentaires à la légende afin que les utilisateurs n’aient pas à faire défiler au-delà des deux lignes par défaut.
Dans cet exemple, vous n’avez besoin que d’une seule ligne pour les trois types de panne. Dans une visualisation qui comporte des barres pour 15 ou 20 régions ou groupes d’affectation différents, vous souhaiterez peut-être en afficher davantage dans la légende sans barre de défilement.
-

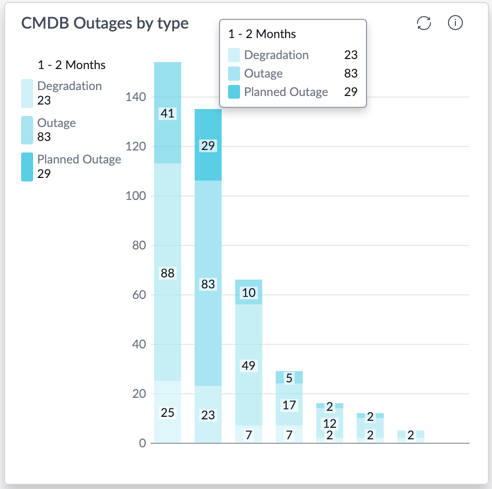

Choisissez le type de couleur par défaut pour la visualisation.
- Applique par défaut les couleurs associées à votre thème UX.
- La palette de couleurs utilise les teintes de la même couleur, par exemple Séquentiel - Bleu clair à bleu foncé.
- Couleur d’élément fixe spécifie la même couleur pour chaque élément, comme les incidents matériels. Toutes les visualisations de données qui utilisent des couleurs d’élément fixes affichent le même élément dans la même couleur.
Résultats
Vous avez créé une visualisation de l’histogramme vertical regroupée sur deux champs. Vous avez également configuré l’étiquetage, la légende et les plages de la visualisation.
