Exemple de visualisation en anneau

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 6 minutes de lecture

    • La visualisation en anneau utilise une forme circulaire creuse pour afficher la proportion ou le pourcentage de différentes catégories ou groupes. La visualisation en demi-anneau effectue le même travail que l’anneau en utilisant un demi-cercle au lieu d’un cercle complet.

    Avant de commencer

    Rôle requis : Avec n’importe quel rôle interne, vous pouvez créer une visualisation de données à partir d’un tableau de bord. Pour créer une visualisation dans le Concepteur de visualisation et enregistrer vos visualisations dans la bibliothèque de visualisations, vous devez avoir le rôle viz_creator, viz_admin ou administrateur. Pour créer une visualisation significative, vous devez avoir le droit d’accéder aux données sur lesquelles vous souhaitez générer des rapports. Pour plus d’informations sur l’accès, reportez-vous à la section Report_view contrôle d’accès.

    Pourquoi et quand exécuter cette tâche

    Utilisez ce type de visualisation lorsque vous souhaitez comparer des sous-catégories ou un ensemble de données supplémentaires dans un format simple et facile à comprendre.

    Procédure

    1. Suivez les premières étapes pour Création d’une visualisation en camembert ou en anneau dans le Concepteur de visualisation:
      1. Accédez à la Tout > Platform Analytics > Bibliothèque > Visualisations des données.
      2. Sélectionnez Nouveau.
      3. Sélectionnez l’icône Anneau ( icône pour une visualisation en anneau) ou Demi-anneau ( icône pour un type de visualisation en demi-anneau).
        Dans cet exemple, vous créez une visualisation en anneau, mais les concepts sont les mêmes.

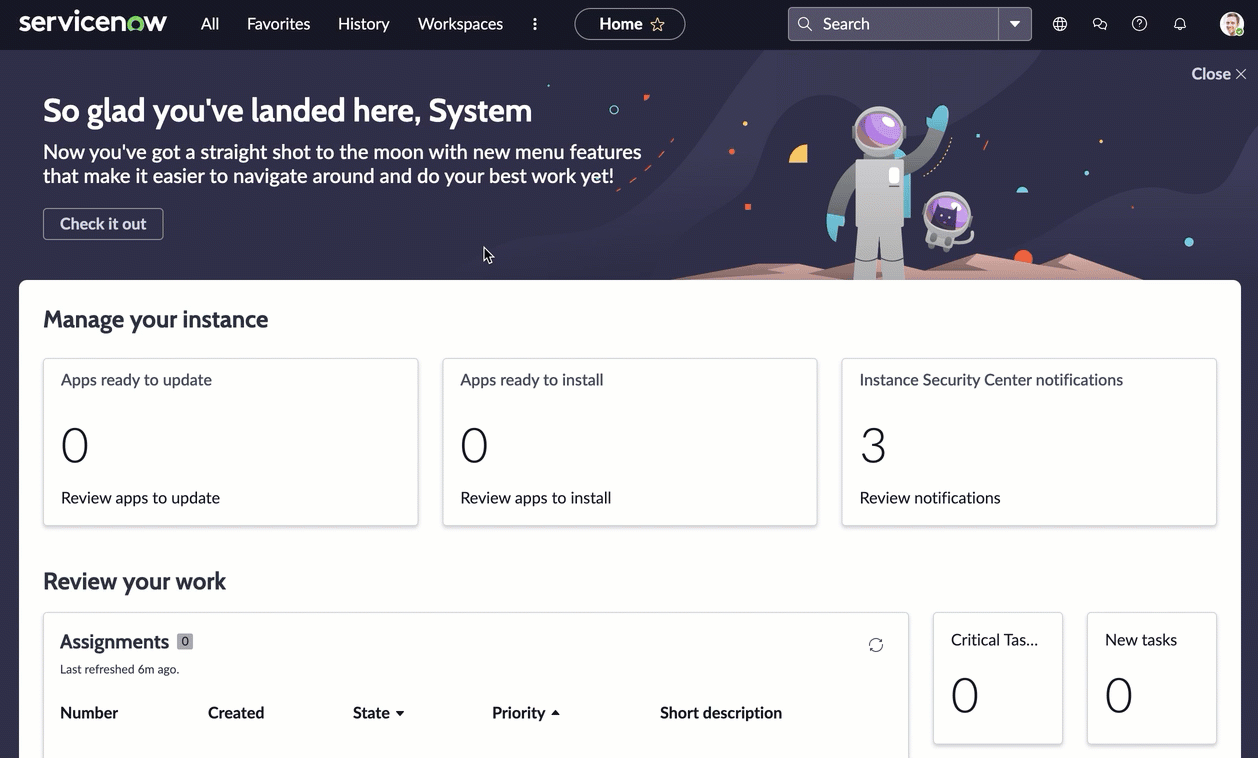

        Animation montrant la sélection du concepteur d’espace de travail et de visualisation, et choisissant de créer une visualisation en anneau
    2. Pour le moment, nous pouvons sauter la section d’en-tête et de bordure et passer à la source de données.
      1. Sélectionnez Ajouter une source de données.
      2. Choisissez la table Incident [incident].
      3. Étant donné que cette visualisation affiche les incidents ouverts, ajoutons la condition Incidents.Open dans la section Filtres.
        Lorsque ce filtre est sélectionné, la visualisation affiche uniquement le nombre d’incidents actifs.
      4. Facultatif : Sélectionnez Exécuter pour prévisualiser les enregistrements sur lesquels la visualisation sera basée.
      5. Sélectionnez Ajouter cette source.
      Une visualisation en camembert avec la valeur actuelle des données sélectionnées s’affiche dans le concepteur de visualisation. Étant donné que les seules informations que vous avez données sont que la visualisation représente les incidents actifs, vous ne voyez que deux secteurs pour Actif = vrai et Actif = faux. Vous ajoutez une priorité et un groupe d’affectation à l’étape 4.

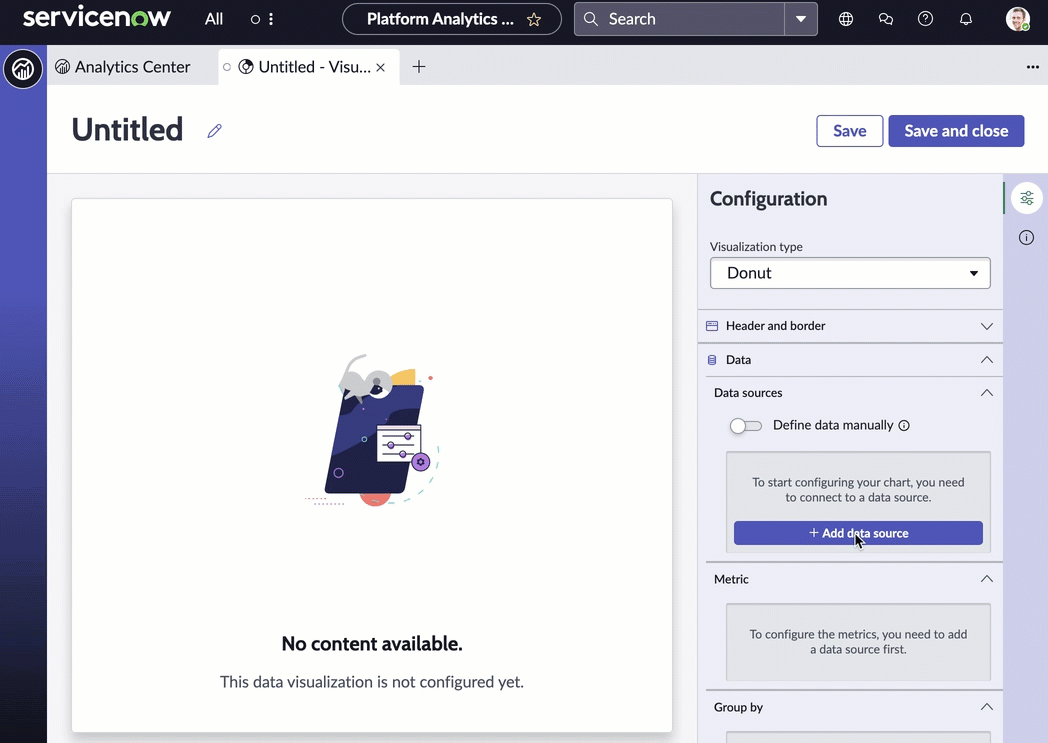

      Animation montrant la sélection de la source de données, l’application du filtre et le résultat
    3. Maintenant que vous pouvez voir la visualisation, ajoutons un peu de contexte pour l’utilisateur.
      1. Développez la section En-tête et bordure.
      2. Sélectionnez Afficher l’en-tête et indiquez le titre du graphique Incidents ouverts : priorité.
        Lorsque Afficher l’en-tête est sélectionné, vous pouvez ajouter un titre et une description. Le titre du graphique n’est pas nécessairement le même que le nom de la visualisation. Le nom de la visualisation l’identifie dans le Concepteur de visualisation et dans une liste. Le titre du graphique apparaît dans la visualisation.
      3. Entrez une description de la visualisation : Incidents ouverts de toutes les priorités.
        Bien que les champs de description et de titre ne soient pas obligatoires, ces informations facilitent la compréhension de la visualisation sur un tableau de bord et l’identification dans une liste.
      4. Sélectionnez Enregistrer et donnez au rapport le titre Anneau - Incidents ouverts.
    4. Ignorez la section Mesure.
    5. Ajoutez un groupe par pour différencier les informations dans le graphique.
      Sous Grouper par, sélectionnez Priorité.
    6. Sous Tri, choisissez le champ par lequel trier et l’ordre du tri.
      1. Choisissez de trier par nom.
      2. Choisissez Croissant pour l’ordre de tri.

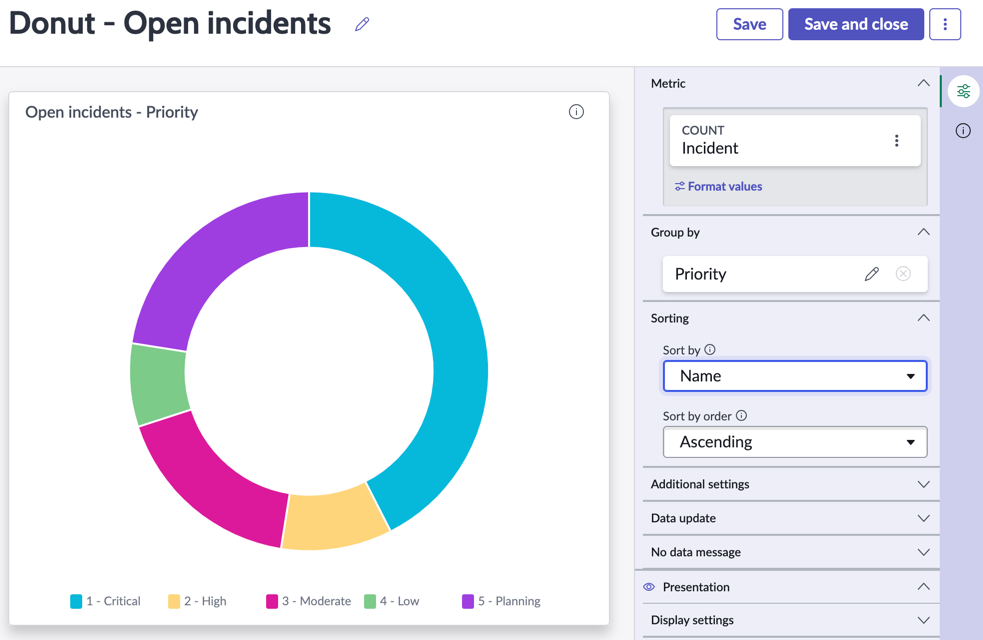

        Les segments sont classés par priorité, en commençant par 1 - Critique, 2 - Élevée, etc.Rapport en anneau sur les incidents ouverts triés par priorité
    7. Sous Mise à jour des données, configurez la façon dont l’audience interagit avec la visualisation.
      1. Sélectionnez Suivre les filtres.
        Cette option permet à la visualisation de suivre les filtres interactifs sur les tableaux de bord sur lesquels elle est placée et qui sont basés sur la même table.
      2. Sélectionnez l’icône Afficher le filtre pour afficher le nombre de filtres appliqués à la visualisation.
        Par exemple, si les filtres du tableau de bord limitent la valeur de la visualisation, l’icône indique que vous voyez le nombre d’incidents ouverts qui correspondent aux filtres. Vous pouvez ensuite vérifier quels filtres sont en vigueur.
      3. Sélectionnez Activer l’exploration vers le bas pour permettre aux visualiseurs d’accéder aux informations pertinentes en sélectionnant un point de données dans le graphique.
        Certaines visualisations ne font qu’explorer la liste des données associées. Les données de table sont généralement restreintes par des listes de contrôle d’accès (ACL) et les visualiseurs peuvent ne pas voir tous les enregistrements associés.

        Ce contrôle reflète l’option Autoriser l’interaction avec le graphique. Sous Interaction du graphique, vous pouvez également sélectionner la destination de l’exploration.

    8. Choisissez comment afficher ce que les sections de l’anneau décrivent.
      • Afficher la légende donne des exemples de code couleur pour chaque valeur de la visualisation. Vous pouvez choisir d’afficher ou non la légende, où la placer et combien afficher. L’emplacement idéal dépend de la taille de son conteneur sur un tableau de bord. Si vous disposez de plus d’espace horizontal, placez la légende à gauche ou à droite. Si vous avez plus d’espace vertical, placez-le au-dessus ou en dessous.
      • Afficher les étiquettes de données Ajoute les informations sur l’étiquette et la valeur en regard des segments de la visualisation.
      1. Sélectionnez Afficher la légende pour activer les options de légende.
      2. Sélectionnez Afficher la valeur de la légende.
        Cette option ajoute le nombre associé à la mesure. Dans ce cas, 4 est ajouté aux incidents de priorité élevée, car il s’agit du nombre d’incidents de priorité élevée.
      3. Sélectionnez Afficher la valeur sur la même ligne pour conserver la valeur avec le nom du groupe d’affectation.
      4. Sélectionnez Afficher le pourcentage de légende pour fournir plus d’informations sur la valeur.
      5. Jouez avec l’endroit où placer la légende au-dessus de la visualisation.
        Vous pouvez choisir de placer la légende au-dessus, au-dessous, à droite ou à gauche de la visualisation.
      6. Sélectionnez l’axe horizontal central.
        L’alignement horizontal n’est pas disponible si vous placez la légende à droite ou à gauche de la visualisation. Début et fin Déplacez la légende vers la gauche ou la droite de la visualisation. (Le début et la fin sont à droite et à gauche pour les langues qui se lisent de droite à gauche.)
      7. Modifiez la largeur maximale de l’élément de légende pour donner plus ou moins d’espace à ces valeurs.

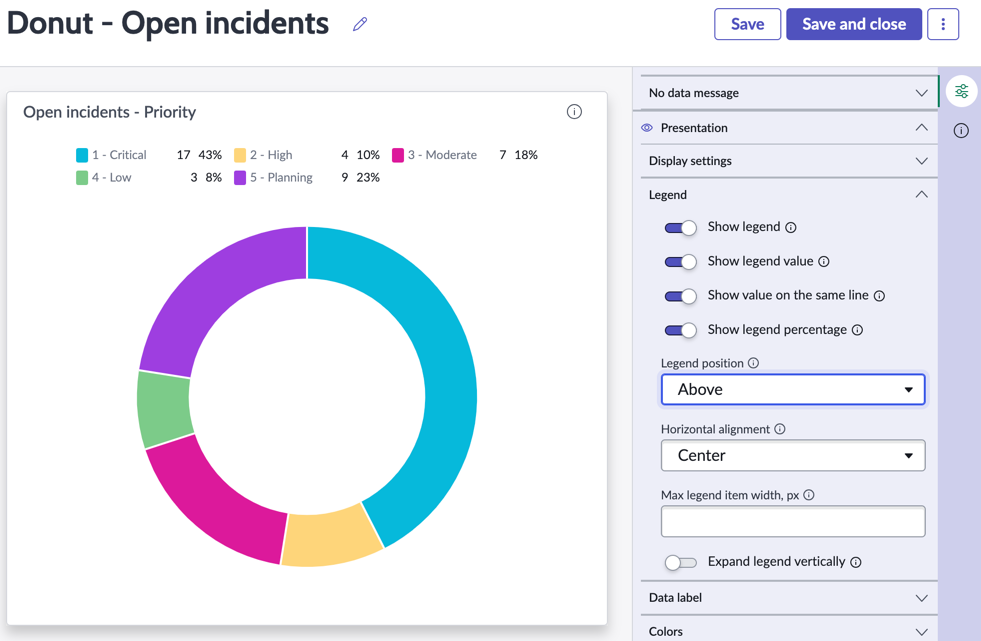

        Incidents ouverts par groupe d’affectation Visualisation en camembert avec légende indiquant les options de valeur et de pourcentage
    9. Désactivez Afficher la légende et sélectionnez Afficher les étiquettes de données.
      1. Choisissez le type d’étiquette de données.
        Vous pouvez choisir Valeur pour afficher le nombre en regard de l’étiquette, Pourcentage pour afficher le pourcentage que représente la valeur, ou Valeur et pourcentage pour afficher les deux.
      2. Remplacez la taille maximale de l’étiquette par 50.
        Les étiquettes s’étendent sur des lignes supplémentaires. Le type de troncation ne fait pas de différence, car les étiquettes sont enveloppées.
      3. Décochez l’option Envelopper les étiquettes .
        Lorsque vous modifiez le type de troncation, vous pouvez voir que la fin remplace les extrémités des étiquettes plus longues par trois points. Sélectionnez Démarrer et les trois points remplacent la première partie des étiquettes plus longues. Et la même chose se produit lorsque vous sélectionnez le milieu.
    10. Choisissez le type de couleur par défaut pour la visualisation.
      • Applique par défaut les couleurs associées à votre thème UX.
      • La palette de couleurs utilise des teintes de la même couleur, par exemple Bleu clair à Foncé.
      • Élément fixe spécifie la même couleur pour chaque élément, comme les incidents matériels. Toutes les visualisations de données qui utilisent des couleurs d’élément fixes affichent le même élément dans la même couleur.

    Résultats

    Vous avez créé une visualisation en anneau regroupée sur une valeur. Vous avez également configuré l’étiquetage, la légende et les couleurs de la visualisation.

    Que faire ensuite

    Créez une visualisation en demi-anneau.
    • Sélectionnez le bouton Actions supplémentaires (icône Actions supplémentaires qui se compose de trois points verticaux) et choisissez Dupliquer.
    • Nommez la nouvelle visualisation Demi-anneau - Incidents ouverts et sélectionnez Dupliquer.
    • Changez le type de visualisation en Demi-anneau et sélectionnez Enregistrer.
    Le demi-anneau a tous les mêmes paramètres que l’anneau, mais est un demi-cercle au lieu d’un cercle complet.
