Criando DevOps subfluxos

Versão de lançamento: Yokohama

Atualizado 30 de jan. de 2025

5 min. de leitura

Para integrações criadas pelo usuário, crie um subfluxo DevOps Workflow Studio para coletar e transformar dados da ferramenta que você está integrando.

ServiceNow Flow Designer é um recurso Now Platform que seu desenvolvedor de integração pode usar para automatizar processos usando uma sequência de ações. As condições do gatilho iniciam o fluxo e as variáveis passam informações entre as ações.

Consulte Flow Designer Subfluxos para obter informações sobre como criar um subfluxo.

Subfluxo da capacidade de notificação


Item	Valor esperado
Entradas	Rótulo: atual Tipo: Referência.Evento de entrada
Saídas	N/D

Transforme a carga original e salve a carga final no campo transform_payload.

Carga da capacidade de Notificação JSON padrão esperada - Ferramenta de planejamento

Nota:

O atributo de versão na carga JSON é opcional. Mesmo se você não fornecer o atributo de versão, a carga será processada com sucesso.

{
  "id": "STR1234",
  "type": "Story",
  "shortDescription": "Planning API Spec",
  "state": "In-progress",
  "createdDateTime": "1970-01-01T08:15:30-05:00",
  "assignedTo": {
    "name": "Leo Neo",
    "userName": "lenn",
    "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
    "email": "lenn@smithworksinc.com"
  },
// The Version attribute is optional
  "version": {
      "id": "REL1234",
      "shortDescription": "APIs Release",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "app": {
          "id": "PRODUCT1234",
          "shortDescription": "Mobile UI",
          "createdDateTime": "1970-01-01T08:15:30-05:00",
          "url": "https://jira.com/mycompany/browse/PRODUCT-125"
        },
      "url": "https://jira.com/mycompany/browse/REL-125"
    },
  "app": {
      "id": "PRODUCT1234",
      "shortDescription": "Mobile UI",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "url": "https://jira.com/mycompany/browse/PRODUCT-125"
    },
  "url": "https://jira.com/mycompany/browse/HALOKEY-25"
}

Carga da capacidade de Notificação JSON padrão esperada - Ferramenta de codificação

{
  "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
  "url": "https://github.com/mycompany/mobileplatform/commit/3fa85f6457174562b3fc2c963f66afa6",
  "committedDate": "1970-01-01T08:15:30-05:00",
  "repository": {
    "name": "Platform-Mobile",
    "url": "https://github.com/mycompany/mobileplatform"
  },
 "branch": {
    "name": "master",
    "path": "refs/heads/master"
  },
  "committer": {
    "email": "lenn@smithworksinc.com"
  },
  "details": [
    {
      "additions": 0,
      "deletions": 0,
      "totalChanges": 0,
      "file": "src/test/java/com/mycompany/app/App.java",
      "action": "modified",
      "changes": "%40%40%20-30%2C6%20%2B30%2C18%20%40%40%20public%20void%20testAppConstructor%28%29%20%7B%0A%20%20%20%20%20%20%20%20%20%7D%0A%20%20%20%20%20%7D%0A%20%0A%2B%20%20%20%20%40Test%0A%2B%20%20%20%20public%20void%20testDatabase%28%29%0A%2B%20%20%20%20%7B%0A%2B%09%2F%2FThis%20is%20a%20test%20function%0A%2B%20%20%20%20%20%20%20%20App.main%28null%29%3B%0A%2B%20%20%20%20%20%20%20%20try%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20assertEquals%28%22Hello%20World%21%22%20%2B%20System.getProperty%28%22line.separator%22%29%2C%20outContent.toString%28%29%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%20catch%20%28AssertionError%20e%29%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20fail%28%22%22message%22%20is%20not%20%22Hello%20World%21%22%22%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%0A%2B%20%20%20%20%7D%0A%2B%0A%20%20%20%20%20%40Test%0A%20%20%20%20%20public%20void%20testAppMain%28%29%0A%20%20%20%20%20%7B"
    }
  ]
}

Carga da capacidade de Notificação JSON padrão esperada - Ferramenta de Orquestração

{
  "toolId": "bc1d9454dbdb0810ae77f3c61d9619d1",
  "buildNumber": "100",
  "nativeId": "HILR/Prod #100",
  "name": "HILR/Prod",
  "id": "HILR/Prod #100",
  "url": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#Prod/",
  "isMultiBranch": "false",
  "orchestrationTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build?name=HILR#Prod",
  "orchestrationTaskName": "CorpSite-ADO/HILR#Prod",
  "upstreamTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#UAT/",
  "upstreamId": "CorpSite-ADO/HILR#UAT",
  "result": "building",
  "startDateTime": "2020-03-20 22:59:27"
}

Carga da capacidade de Notificação JSON padrão esperada - Ferramenta de teste

Funcional:

{
"name": "CorpSite-selenium#55",
"duration": 78.802,
"passedTests": 4,
"failedTests": 0,
"skippedTests": 0,
"blockedTests": 0,
"totalTests": 4,
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"passingPercent": 100,


// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-selenium",
}

Desempenho:

{
"name": "Performance Tests",
"url": "http://abc.com",
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"duration": 78.802,
"maximumVirtualUsers": "",
"throughput": "",
"maximumTime": "",
"minimumTime": "",
"averageTime": "",
"ninetyPercent": "",
"standardDeviation": "",

// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-Performance",
}

Carga esperada da capacidade de Notificação JSON padrão - Ferramenta de artefato

Pipelines:

{
  "artifacts": [
    {
      "name": "acm.jar",
      "version": "1.82",
      "semanticVersion": "1.82.0",
      "repositoryName": "acm-repo"
    }
  ],
  "pipelineName": "testMultiBranch/master",
  "taskExecutionNumber": "82",
  "stageName": "buildmbmaster",
  "branchName": "master"
}

Jenkins Projeto de estilo livre/Maven:

{
  "artifacts": [
    {
      "name": "mav1.jar",
      "version": "1.11",
      "semanticVersion": "1.11.0",
      "repositoryName": "mav-repo"
    }
  ],
  "projectName": "maven-test-proj",
  "taskExecutionNumber": "11"
}

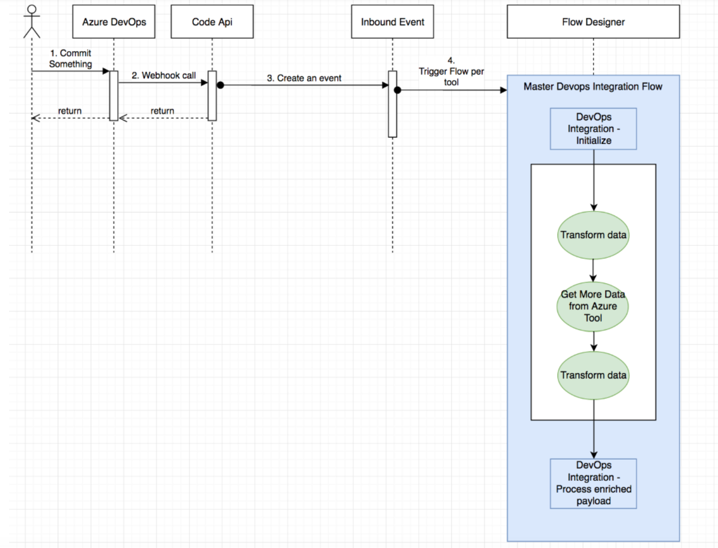

Fluxo da ferramenta de codificação de notificação de DevOps — Figura 1. DevOps Exemplo de diagrama de fluxo da capacidade de notificação - Ferramenta de codificação

Subfluxo da capacidade de conexão

A capacidade Connect é compatível.


Item	Valor esperado
Entradas	Rótulo: atual Tipo: Referência.Ferramenta de DevOps Registro da ferramenta para o qual a ação do botão Conectar é clicada.
Saídas Consulte as saídas de subfluxo.	Rótulo: conectado Sinalizador que indica o sucesso ou a falha da conexão feita com a ferramenta de destino (verdadeiro/falso). Rótulo: errormessage Mensagem de cadeia de caracteres exibida no formulário para falha de conexão. A variável será uma cadeia de caracteres vazia se a conexão for bem-sucedida.

Erros de conexão mostrados no formulário da ferramenta DevOps :

Falha na conexão: O subfluxo foi executado com sucesso, mas não foi possível estabelecer a conexão.
Erro: falha ao obter detalhes da falha do fluxo de conexão específico da ferramenta: Falha na execução do subfluxo por um motivo desconhecido.
Erro ao atualizar o status de conexão da ferramenta: Não foi possível atualizar o atributo connection_state por um motivo desconhecido.

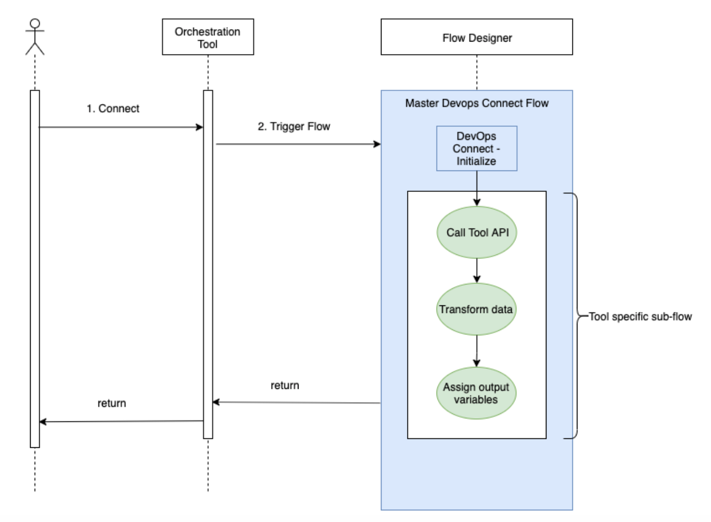

DevOps Connect Orchestration Tool — Figura 2. DevOps Exemplo de diagrama de fluxo de capacidade do Connect - Ferramenta de Orquestração

Subfluxo de capacidade de descoberta

A capacidade de descoberta é compatível.

Item Valor esperado

Entradas

Item	Valor esperado
Entradas	Rótulo: atual Tipo: Referência.Ferramenta de DevOps
Saídas Consulte as saídas de subfluxo.	Sem paginação: Rótulo: discoverypayload Tipo: matriz de objetos como cadeia de caracteres JSON. `(JSON.stringify([{},{}]))` Ferramenta de planejamento sem paginação: `[ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ]` Ferramenta de codificação sem paginação: `[ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ];` Ferramenta de Orquestração sem paginação: { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ] } Com paginação: Rótulo: discoverypayload Tipo: matriz de objetos como cadeia de caracteres JSON. `(JSON.stringify([{},{}]))` Exemplo de formato JSON: `"pageInfo" : { "isLastPage" : true, "discoverPayload" : {}, “pageDetails” : {} }` Ferramenta de planejamento com paginação: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Ferramenta de codificação com paginação: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Ferramenta de Orquestração com paginação: `{ "pageInfo": { "isLastPage": false, "discoverPayload": { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" } ] }, "pageDetails": { "curPage" : 1, "nextPage": 2 } } }`

Rótulo: atual

Tipo: Referência.Ferramenta de DevOps

Saídas

Consulte as saídas de subfluxo.

Sem paginação:

Rótulo: discoverypayload

Tipo: matriz de objetos como cadeia de caracteres JSON.

(JSON.stringify([{},{}]))

Ferramenta de planejamento sem paginação:

[
{
   "id":"REL1234567",
   "name": "REL NUMBERS",
   "url":"https://jira.com/vult/browse/REL1234567",
   "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
},
{
   "id":"TOR67",
   "name": "TOR 67",
   "url":"https://jira.com/welp/browse/TOR67",
   "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
}
]

Ferramenta de codificação sem paginação:

[
  {
      "name": "nvm_repo",
      "url": "https://github.com/nvm_repo/"
  },
  {
      "name": "golang_util",
      "url": "https://github.com/golang_util/"
  }
];

Ferramenta de Orquestração sem paginação:

{
  "orchestrationTasks": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ],
  "pipelines": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ]
}

Com paginação:

Rótulo: discoverypayload

Tipo: matriz de objetos como cadeia de caracteres JSON.

(JSON.stringify([{},{}]))

Exemplo de formato JSON:

"pageInfo" : {
    "isLastPage" : true,
    "discoverPayload" : {},
    “pageDetails” : {}
}

Ferramenta de planejamento com paginação:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
               "id":"REL1234567",
               "name": "REL NUMBERS",
        "url":"https://jira.com/vult/browse/REL1234567",
               "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
            },
            {
               "id":"TOR67",
               "name": "TOR 67",
               "url":"https://jira.com/welp/browse/TOR67",
               "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
            }
            ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Ferramenta de codificação com paginação:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
                "name": "nvm_repo",
                "url": "https://github.com/nvm_repo/"
            },
            {
                "name": "golang_util",
                "url": "https://github.com/golang_util/"
            }
        ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Ferramenta de Orquestração com paginação:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": {
            "orchestrationTasks": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              },
              {
                "name": "CI_CD_Jenkins",
                "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
                "projectName": "CI_CD_Jenkins"
              }
            ],
            "pipelines": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              }
            ]
          },
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

O fluxo principal de descoberta é acionado durante a criação do registro de solicitação de importação. Uma solicitação de importação tem esses estados e mensagens.


Estado	Mensagem
Solicitado	--
Processando	--
Concluído	Atualizado<number> objeto(s) Encontrado<number> objetos com toolId inválido Encontrado<number> falha na validação de objetos
Erro	Não é possível analisar a cadeia de caracteres de carga do subfluxo Espera-se que a carga de descoberta seja uma matriz de objetos O registro ImportRequest não tem referência à tabela de ferramentas
Em pausa	--
Cancelado	--
Incompatíveis	--

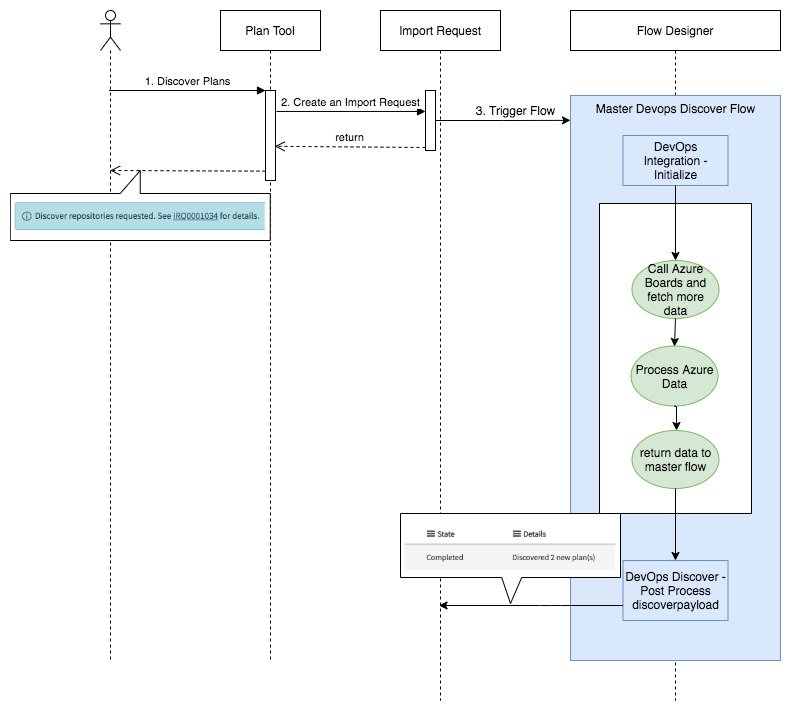

Fluxo da ferramenta do plano de descoberta de DevOps — Figura 3. DevOps Exemplo de diagrama de fluxo de capacidade de descoberta - Ferramenta de planejamento

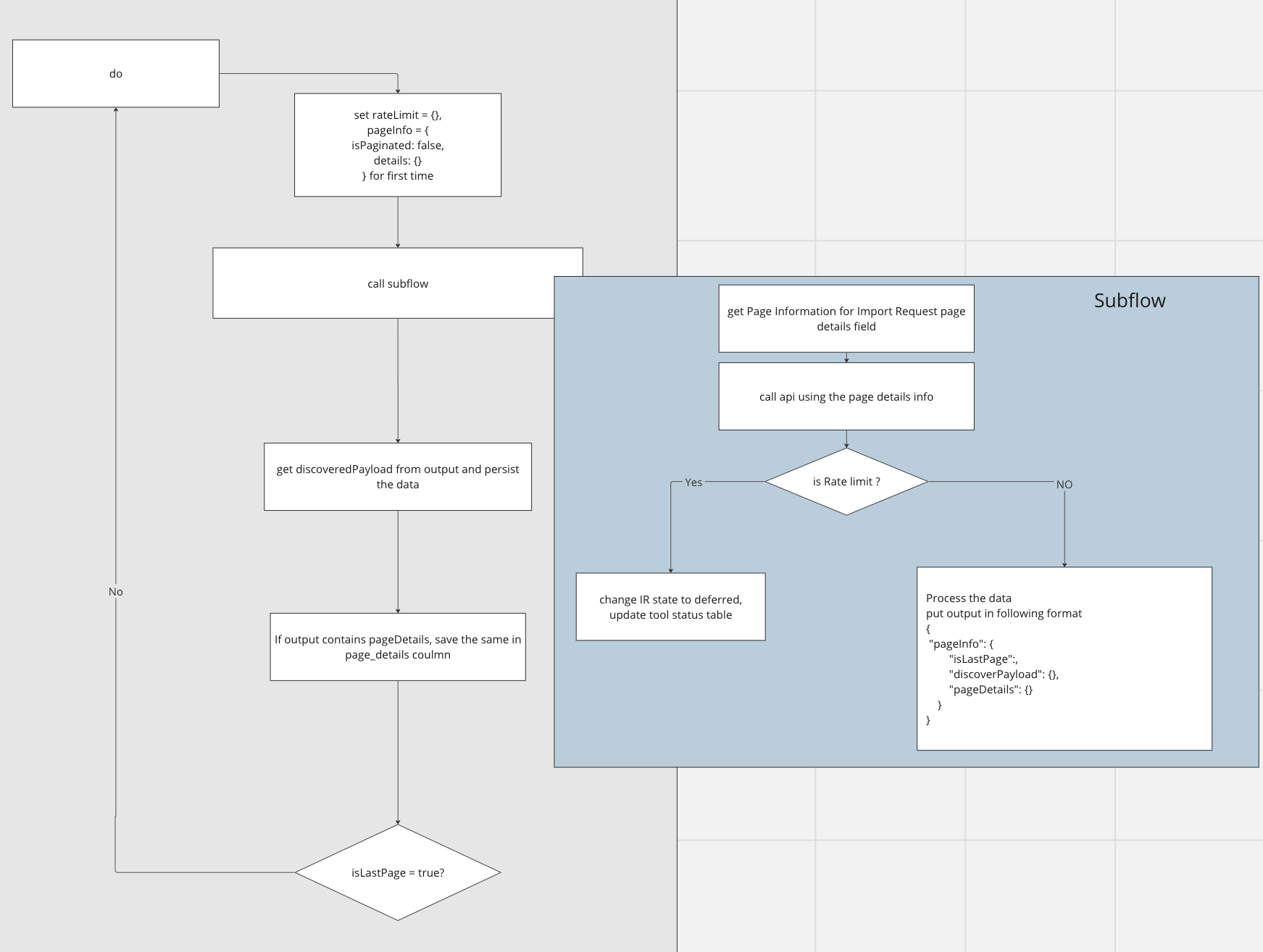

Diagrama de fluxo de um fluxo de descoberta típico com suporte de paginação — Figura 4. DevOps Capacidade de descoberta com diagrama de fluxo de suporte de paginação

Atualizar ação de solicitação de importação Workflow Studio

Você pode usar a ação Atualizar solicitação de importação no subfluxo de descoberta para modificar o estado do registro da solicitação de importação, se desejar.


Rótulo de entrada	Tipo
atual	Referência.Solicitação de importação
estado	(Cadeia de caracteres) solicitado processando Nota: A execução do fluxo é interrompida (depois que o retorno é recebido do subfluxo) quando o estado é definido como processamento. concluído erro pausado cancelado(a) incompatível
detalhes	(Cadeia de caracteres)
