Beispiel für die Visualisierung eines horizontalen Balkens

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 7 Minuten Lesedauer

    • Mit Visualisierungen horizontaler Balken können Sie die Vergleichsgröße oder Häufigkeit verschiedener Kategorien oder Gruppen anzeigen, z. B. Incident-Priorität oder Vertriebsgruppe. Sie können einer Balkenvisualisierung, z. B. der Zuweisungsgruppe, auch „Gruppieren nach“ oder „Stapeln nach“ hinzufügen.

    Vorbereitungen

    Erforderliche Rolle: Mit jeder internen Rolle können Sie eine Datenvisualisierung über ein Dashboard erstellen. Um eine Visualisierung im Visualisierungs-Designer zu erstellen und Ihre Visualisierungen in der Visualisierungsbibliothek zu speichern, benötigen Sie die Rollen „visiz_creator“, „visz_admin“ oder „admin“. Um eine aussagekräftige Visualisierung zu erstellen, müssen Sie berechtigt sein, auf die Daten zuzugreifen, über die Sie einen Bericht erstellen möchten. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle.

    Warum und wann dieser Vorgang ausgeführt wird

    Verwenden Sie den Visualisierungstyp horizontale Balken, um verschiedene Kategorien oder Gruppen zu vergleichen und die Verteilung eines Datensatzes deutlich anzuzeigen. In diesem Beispiel zeigen Sie Incidents nach Priorität und stapeln sie nach Zuweisungsgruppe.

    Prozedur

    1. Führen Sie die ersten Schritte bis Erstellen Sie eine Balkenvisualisierung im Visualisierungs-Designeraus:
      1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungenan.
      2. Wählen Sie Neuaus.
      3. Wählen Sie den Visualisierungstyp Horizontaler Balken ( Symbolfür horizontalen Balken ) aus.

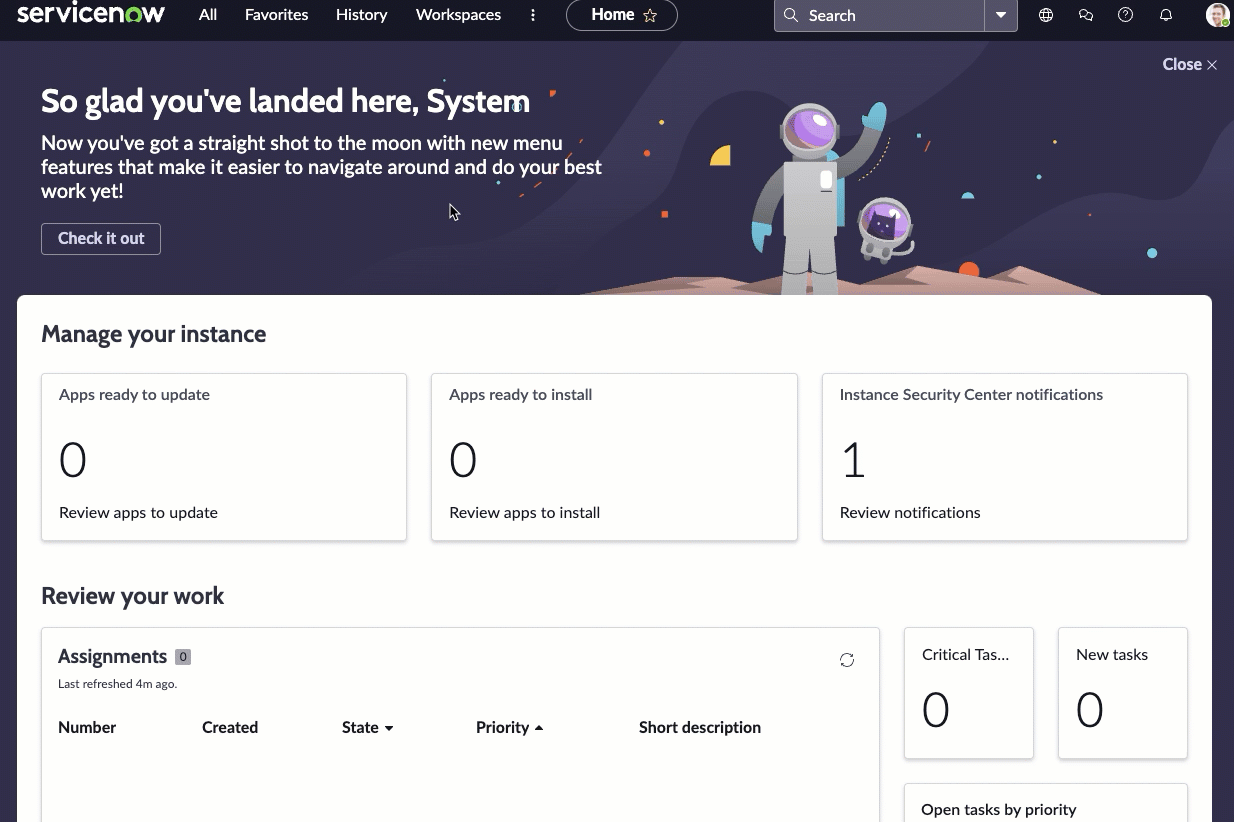

        Animation, die die Auswahl des Arbeitsbereich- und Visualisierungsdesigners und die Erstellung einer horizontalen Balkenvisualisierung zeigt
    2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
      1. Wählen Sie Datenquelle hinzufügen.
      2. Wählen Sie die Incident-Tabelle [incident].
      3. Da diese Visualisierung offene Incidents zeigt, fügen wir im Abschnitt Filter die Bedingung Incidents.Open hinzu.
        Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
      4. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
      5. Wählen Sie Diese Quelle hinzufügen.
      Im Visualisierungs-Designer wird eine Datenvisualisierung mit horizontalen Balkendaten mit dem aktuellen Wert der ausgewählten Daten angezeigt. Da Sie nur Informationen angegeben haben, dass die Visualisierung aktive Incidents darstellt, sehen Sie nur einen einzigen Block. Priorität und Zuweisungsgruppe fügen Sie in Schritt 4 hinzu.

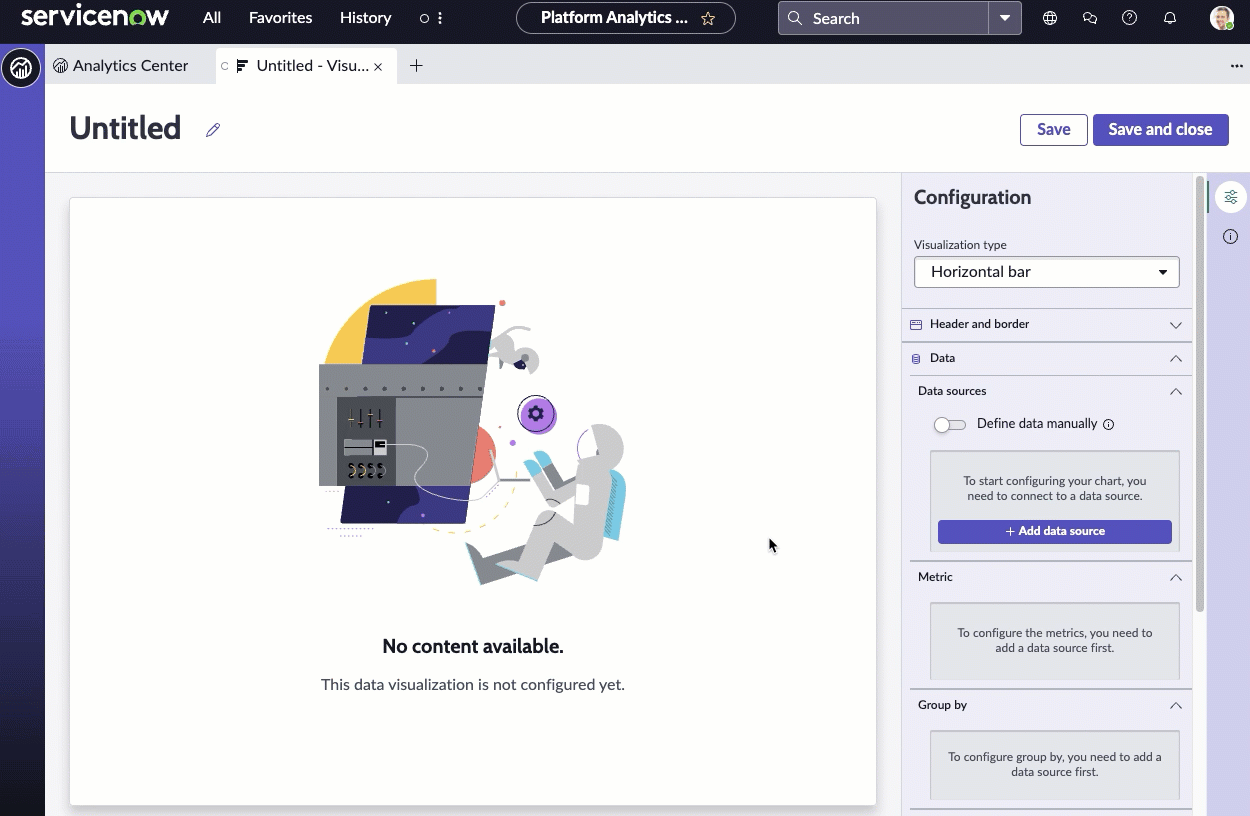

      Animation, die die Auswahl der Datenquelle, die Anwendung des Filters und das Ergebnis zeigt
    3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
      1. Erweitern Sie den Abschnitt Header und Rahmen.
      2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Anzahl offener Incidents - Priorität und Zuweisungsgruppe an.
        Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie im Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
      3. Geben Sie eine Beschreibung für die Visualisierung ein: Anzahl der offenen Incidents aller Prioritäten, gruppiert nach Zuweisungsgruppe.
        Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
      4. Wählen Sie Speichern, und geben Sie dem Bericht den Titel Horizontaler Balken – Offene Incidents.
    4. Überspringen Sie den Abschnitt „Metrik“.
    5. Fügen Sie ein Gruppieren nach hinzu, um die Informationen im Diagramm zu differenzieren.
      Wählen Sie unter Gruppieren nach die Option Aktiv aus, und ändern Sie die Gruppierung in Priorität.
    6. Wählen Sie unter Sortierung das Feld, nach dem sortiert werden soll, und die Reihenfolge der Sortierung aus.
      1. Wählen Sie diese Option, um nach Namezu sortieren.
        Die Prioritätsnamen beginnen jeweils mit einer Zahl, sodass die Balken 1 – Kritisch, 2 – Hoch usw. lauten.
      2. Wählen Sie Aufsteigend für die Sortierreihenfolge aus.

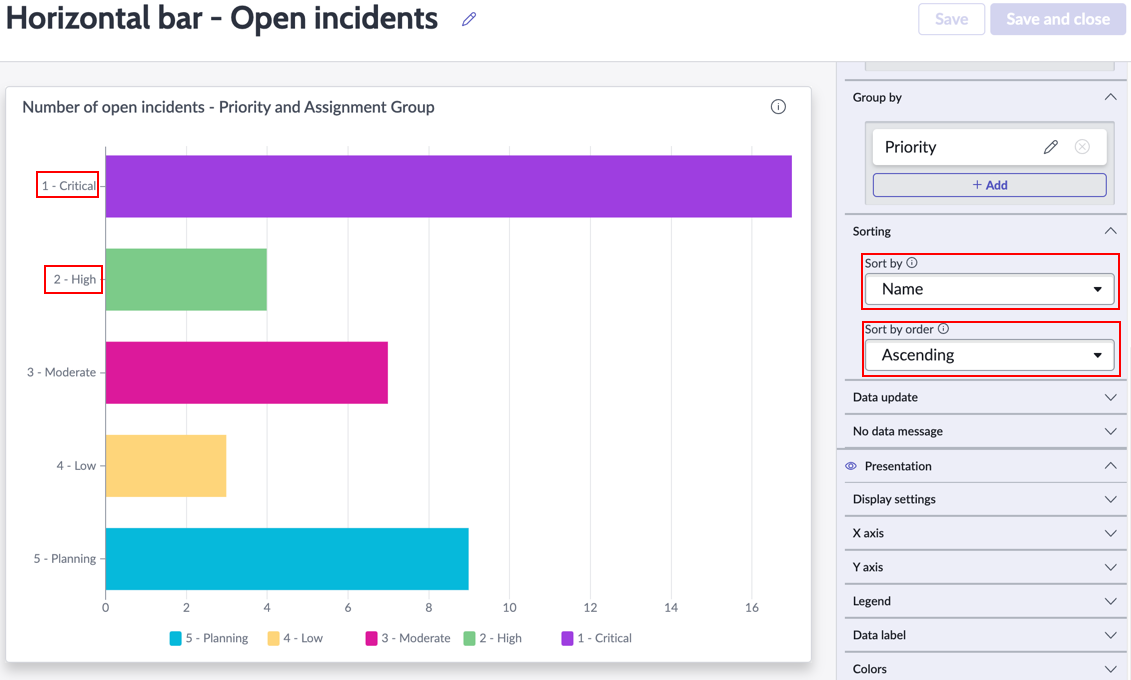

        Die Balken sind so geordnet, dass 1 – Kritisch – ganz oben, gefolgt von 2 = Hoch, 3 = Mittel usw.Bericht mit horizontalen Balken nach Name in aufsteigender Reihenfolge sortiert
    7. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
      1. Wählen Sie Filter nachverfolgen aus.
        Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
      2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
        Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
      3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
        Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

        Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktionwider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

    8. Konfigurieren Sie die X-Achse.
      Sie können mehrere Optionen angeben, einschließlich des Texts auf der Achse, des Wertebereichs und der Achsenposition. Sie können sogar Achse ausblenden auswählen, wenn Sie die Achse und ihre Werte ausblenden und nur die Vergleichsgrößen der Balken anzeigen möchten.
      1. Sie können der X-Achse den Titel Offene Incidentsgeben, aber diese Informationen sind bereits im Titel der Visualisierung enthalten, also lassen Sie das Feld leer.
      2. Behalten Sie den Standardwert 0 für den Von -Wert des Achsenbereichs bei.
        Es gibt Fälle, in denen ein größerer Wert sinnvoll ist, aber der Minus besteht darin, dass die relativen Größen der Balken ungenauer werden und irreführend sein können.
      3. Behalten Sie den standardmäßigen leeren Wert für den Bis -Wert des Achsenbereichs bei.
        Wenn dieser Wert leer ist, entspricht der höchste Wert im Bereich dem höchsten Wert des größten Balkens in der Visualisierung. In diesem Beispiel ist dieser Wert 17.
      4. Die Optionen Raster anzeigen und Achsenstil sind geringfügige Änderungen am Design, die Sie an Ihre persönlichen Bedürfnisse anpassen können.
        Wählen Sie in diesem Beispiel Keine Hilfslinien aus, da sie das angezeigte Raster erweitern.

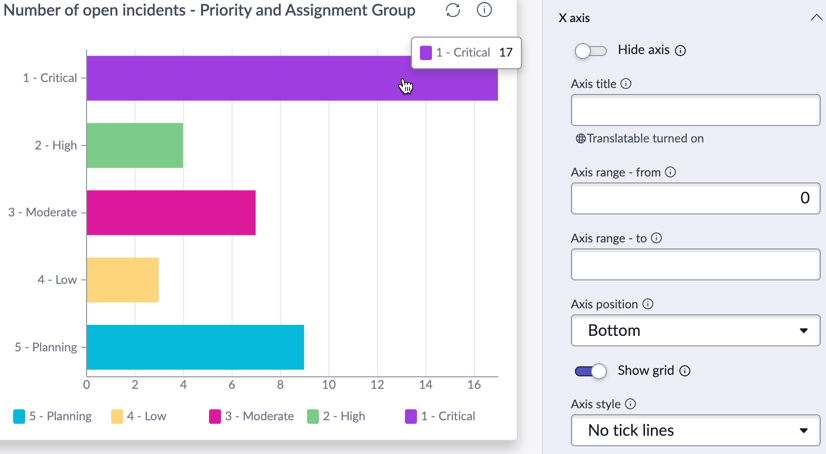

        Horizontale Balkenvisualisierung mit X-Achsenoptionen

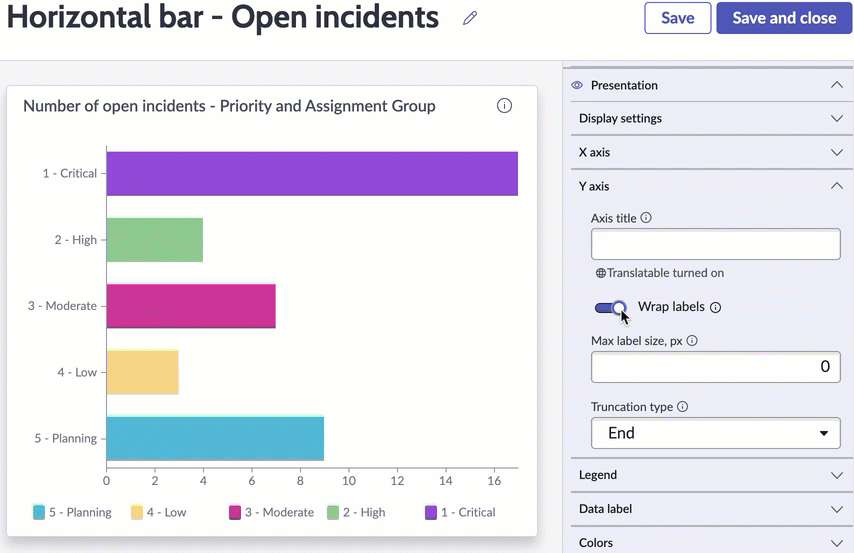

    9. Konfigurieren Sie die Y-Achse.
      Die Y-Achsenkonfiguration legt fest, wie die Bezeichnungen für die vertikale Achse angezeigt werden. In diesem Beispiel haben Sie relativ kurze Bezeichnungen. Wenn jedoch die maximale Bezeichnungsgröße kleiner als die Bezeichnungen ist, können Sie den Bezeichnungstext kürzen oder umbrechen. Sie können den Text am Anfang oder am Ende der Bezeichnung kürzen.
      1. Sie können der Y-Achse den Titel Prioritätgeben, aber diese Informationen sind bereits im Titel der Visualisierung enthalten, also lassen Sie sie leer.
      2. Wählen Sie Umbruchbezeichnungen aus.
        In der Anzeige der Bezeichnung wird keine Änderung angezeigt, da die maximale Bezeichnungsgröße 0 bedeutet, dass die größte Bezeichnung die Größe bestimmt.
      3. Ändern Sie die Max. Bezeichnungsgröße in 50.
        Die Bezeichnungen werden in zusätzliche Zeilen umgebrochen. Der Kürzungstyp macht keinen Unterschied, da die Bezeichnungen umgebrochen sind.
      4. Deaktivieren Sie die Option „ Bezeichnungen umbrechen“.
        Wenn Sie den Kürzungstyp ändern, werden Sie sehen, dass Ende die Enden der längeren Bezeichnungen durch drei Punkte ersetzt. Wählen Sie Start aus, und die drei Punkte ersetzen den ersten Teil der längeren Bezeichnungen. Dasselbe gilt, wenn Sie die Mitte auswählen.Animation mit Y-Achsenoptionen
    10. Konfigurieren Sie die Legende der Visualisierung.
      Die Legende enthält Beispiele für die Farbcodierung für jeden Wert auf der Y-Achse. Sie können auswählen, ob, wo und in welchem Umfang die Legende angezeigt werden soll. Die ideale Platzierung hängt von der Größe des Containers in einem Dashboard ab. Wenn Sie mehr horizontalen Platz haben, platzieren Sie die Legende links oder rechts. Wenn Sie mehr vertikalen Platz haben, platzieren Sie ihn darüber oder darunter.
      1. Wählen Sie Legende anzeigen und Legendenwert anzeigen.
        „Legendenwert anzeigen “ fügt die Zahl hinzu, die der Metrik zugeordnet ist. In diesem Fall wird 17 zu 1 - Kritische Incidents hinzugefügt, da so viele kritische Incidents vorhanden sind. Alternativ können Sie Datenbezeichnungen anzeigen (im Abschnitt „Datenbezeichnung“) wählen, um diesen Wert im Balken selbst zu platzieren.
      2. Platzieren Sie die Legende über der Visualisierung.
        Sie können die Legende über, unter oder rechts oder links von der Visualisierung platzieren.
      3. Wählen Sie die Ausrichtung Mitte horizontal aus.
        Start und Ende verschieben die Legende links oder rechts von der Visualisierung. (Start und Ende sind rechts und links für Sprachen, die von rechts nach links lesen.)
      4. Ändern Sie die Max. Breite des Legendenelements, um diesen Werten mehr oder weniger Platz zu geben.
      5. Durch dievertikale Erweiterung der Legende werden der Legende zusätzliche Zeilen hinzugefügt, sodass Anwender nicht über die standardmäßigen zwei Zeilen hinaus scrollen müssen.
        In diesem Beispiel benötigen Sie nur eine Zeile für die fünf Incident-Prioritäten. In einer Visualisierung mit Balken für 15 oder 20 verschiedene Regionen oder Zuweisungsgruppen möchten Sie möglicherweise mehr in der Legende ohne Bildlaufleiste anzeigen.
    11. Fügen Sie ein zusätzliches Element Gruppieren nach hinzu, um weitere Informationen in der Visualisierung bereitzustellen.
      Denken Sie daran, dass Sie diese Visualisierung Anzahl offener Incidents – Priorität und Zuweisungsgruppegenannt haben. Fügen Sie die Zuweisungsgruppe hinzu.
      1. Wählen Sie unter Gruppieren nach die Option + Hinzufügenaus, wählen Sie Zuweisungsgruppeund wählen Sie Anwendenaus.

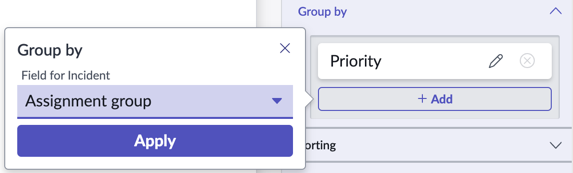

        Zusätzliche Option für Gruppierung bei ausgewählter Zuweisungsgruppe.
      2. Datenbezeichnungen in der Mitte anzeigen.
        Mit der zusätzlichen Option für Gruppieren nach verfügen Sie über gestapelte Werte: Zuweisungsgruppe oben auf Priorität. Sie können den Datenwert als individuelle Anzahl der Incidents pro Zuweisungsgruppe, als kumulativen Wert (jedes Segment wird zum vorherigen Wert addiert) oder einfach als Gesamtwert anzeigen. Wählen Sie „Einzeln“ aus, um den Wert jedes Segments anzuzeigen.
      3. Blenden Sie die X-Achse aus.
        Da Sie die Werte jedem Segment hinzugefügt haben, sind die Werte auf der Achse redundant.

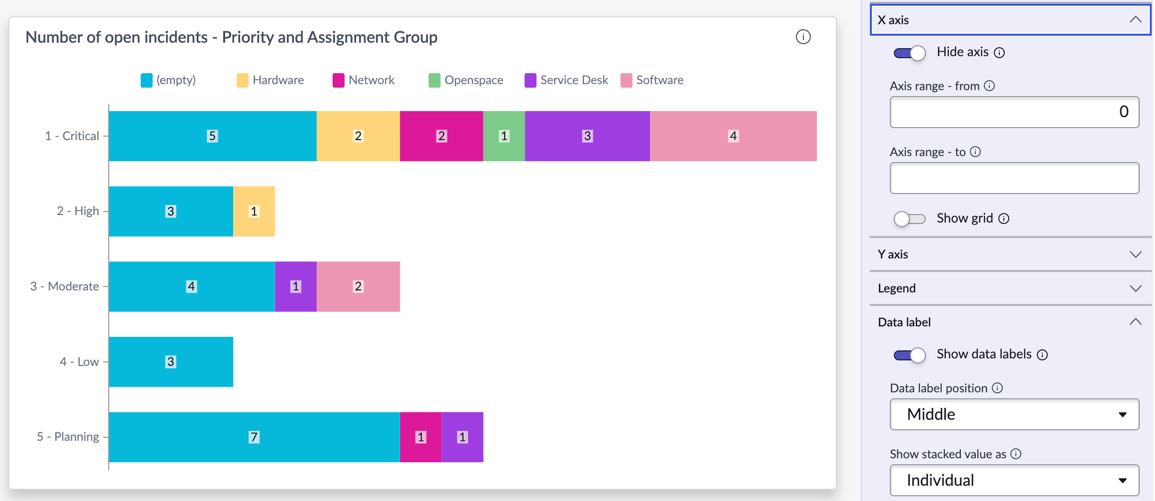

        Incidents gruppiert nach Priorität und Zuweisungsgruppe mit Datenbezeichnungen für jedes Segment
    12. Wählen Sie den Standardfarbtyp für die Visualisierung aus.
      • Standard wendet die Farben an, die Ihrem UX-Design zugeordnet sind.
      • Die Farbpalette verwendet Schattierungen derselben Farbe, z. B. Blau Hell nach Dunkel.

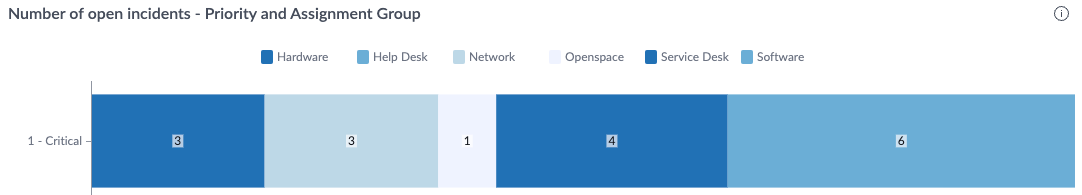

        Offene kritische Incidents mit angewendeter blauer Palette
      • Dasfeste Element gibt die gleiche Farbe für jedes Element an, z. B. für Hardware-Incidents. Alle Datenvisualisierungen, die feste Elementfarben verwenden, zeigen dasselbe Element in derselben Farbe an.

    Ergebnisse

    Sie haben eine Visualisierung eines horizontalen Balkens erstellt, die in zwei Felder unterteilt ist. Sie haben auch Beschriftung, Legende und Bereiche der Visualisierung konfiguriert.
