Verzeichnisübersichts-Visualisierungen für ein Aufgliederungs-Widget erstellen
Freigeben Version: Xanadu
Aktualisiert 1. August 2024
3 Minuten Lesedauer
Verwenden Sie eine Verzeichnisübersichts-Visualisierung, um eine Hierarchie von Aufgliederungselementen anzuzeigen.
Vorbereitungen
Erforderliche Rolle: pa_power-user oder admin
Warum und wann dieser Vorgang ausgeführt wird

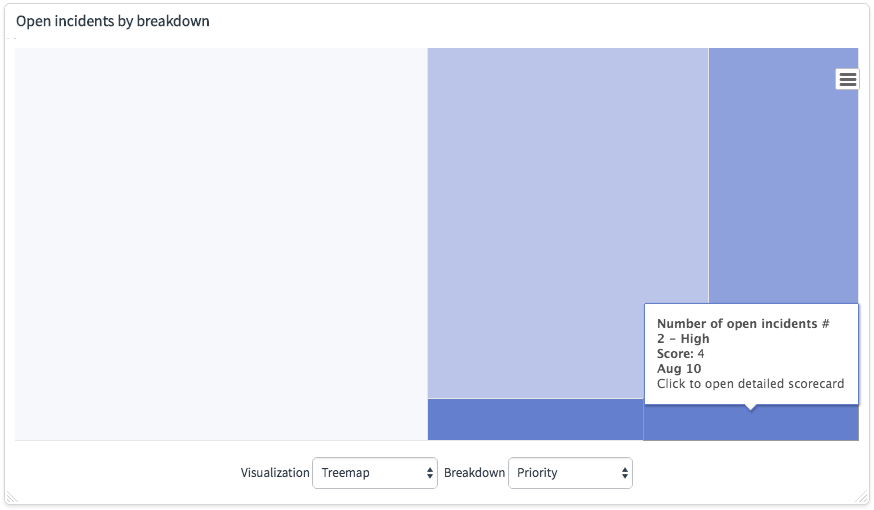

Wenn sich die Elemente einer Aufgliederung in ihrer Günstigkeit unterscheiden oder wenn Sie jedes Aufgliederungselement mit einem Indikatorziel vergleichen möchten, können Sie eine Verzeichnisübersicht verwenden. Verzeichnisübersichten verwenden verschachtelte Rechtecke, wobei die Größe den relativen Anteil des Elements und die Farbe die Günstigkeit darstellt.Abbildung : 1. Verzeichnisübersichts-Visualisierung
Prozedur
Navigieren zu Alle > Performance Analytics > Widgets und klicken Sie auf Neu.
Geben Sie im Feld Name einen Namen für das Widget ein, der die angezeigten Informationen widerspiegelt.
Wählen Sie im Feld Typ die Option Aufgliederung aus.
Wenn Sie den Wert von Typ ändern, nachdem Sie andere Felder ausgefüllt haben, werden die Werte in diesen Feldern gelöscht.
Wählen Sie im Feld Visualisierung die Option Verzeichnisübersicht.
Sie können den Benutzer zwischen Visualisierungen wechseln lassen. Wählen Sie Visualisierungsauswahl anzeigen auf der Registerkarte Anzeigeeinstellungen aus.
Wählen Sie im Feld Indikator den Hauptindikator aus, der aufgegliedert werden soll.
Wählen Sie die Aufgliederung aus, um die Punktzahlen zu gruppieren.
Sie können auch eine Aufgliederung und ein Element festlegen, um die Punktzahlen zu filtern.
Damit das Widget Punktzahlen nach den Elementen einer Aufgliederung gruppiert anzeigt, wählen Sie im Feld Aufgliederung eine Aufgliederung aus. Wählen Sie kein Element bzw. keine zweite Aufgliederung aus.
Je nach Eigenschaften des Betrachters können im Widget verschiedene Elemente angezeigt werden. Geben Sie dazu einen Elementfilter auf der Registerkarte Elementeinstellungen an. Geben Sie im Feld Element kein Element an. Sie können nur die Aufgliederungselemente der ersten Ebene personalisieren. Weitere Informationen finden Sie unter Personalisierte Visualisierungen.
Damit das Widget Punktzahlen anzeigt, die nach einem Element einer Aufgliederung gefiltert und dann nach den Elementen einer anderen Aufgliederung gruppiert sind, wählen Sie die Filterungsaufgliederung und das Element in den Feldern Aufgliederung und Element aus. Wählen Sie dann die Gruppierungsaufgliederung im Feld 2. Aufgliederung aus. Das Widget zeigt Punktzahlen für jedes Element der 2. Aufgliederung an, allerdings nur, wenn sie mit der ersten Aufgliederung und dem ersten Element übereinstimmen.
Hinweis:
Aufgliederungen der zweiten Ebene müssen im Indikatordatensatz auf der Registerkarte „ Aufgliederungsmatrix sammeln “ aktiviert sein.
Um eine zweite Aufgliederung zu erhalten, muss das Element „Verfolgen“ deaktiviert sein. Dashboard-Aufgliederungen gelten als eine der beiden möglichen Aufgliederungsebenen.
Das Widget kann auch Punktzahlen anzeigen, die nach einer Aufgliederung gruppiert sind und nach einem Element gefiltert werden, das der Benutzer in einem Aufgliederungs-Dashboard auswählt. Wählen Sie die Gruppierungsaufgliederung im Feld Aufgliederung aus. Wählen Sie dann Element verfolgen aus, wie in einem späteren Schritt beschrieben.
Wichtig:
Wenn das Widget für einen Formelindikator vorgesehen ist, müssen alle beitragenden Indikatoren in der Formel die Aufgliederung unterstützen. Andernfalls wird im Widget in einem Dashboard eine Fehlermeldung anstelle eines Werts angezeigt.
Wählen Sie im Feld Farbgebungsmethode aus, ob die Günstigkeit basierend auf der Punktzahl, der Änderung der Punktzahl, dem Prozentsatz der Änderung oder einem Indikatorziel bewertet werden soll.
Wählen Sie die Farbe, die einen positiven Wert angibt, im Feld Positive Farbe aus.
Je nach Farbgebungsmethode müssen Sie möglicherweise eine Negative Farbe auswählen.
Wahlweise: Füllen Sie beliebige der folgenden Felder aus:
Feld
Beschreibung
Zeitreihen
Führen Sie für einen bestimmten Zeitraum eine Funktion für die Punktzahlen aus, z. B. die Anwendung einer 7-Tage-Summe oder eines Durchschnitts. Weitere Informationen finden Sie unter Zeitreihenaggregationen anwenden.
Hinweis:
Geschäfts- und Steuerkalender unterstützen keine Zeitreihenaggregationen. Sie können für einen Indikator, der einen solchen Kalender verwendet, keine Zeitreihenaggregation für ein Widget festlegen.
Sortieren am
Sortierrichtung
Sortiert die Daten anhand des Attributs Sortieren am. Wählen Sie dann aus, ob die Sortierung in aufsteigender oder absteigender Reihenfolge erfolgen soll.
Hinweis:
Das System versucht, die Daten basierend auf den Punktzahlen aus der aktuellen Erfassungsaufgabe zu sortieren. Wenn durch die aktuelle Aufgabe keine Punktzahlen erfasst wurden, wird die Einstellung Sortieren am ignoriert.
Farbschema
Ein Spektrum von Farben für die Punktzahlen aller Aufgliederungen. Wenn nur eine Aufgliederung angezeigt wird, wird nur die erste Farbe verwendet.
Wenn Sie kein Farbschema angeben, gelten die in der Systemeigenschaft glide.ui.chart.default.colors definierten Farben.
Sie können ein eigenes Farbschema erstellen, anstatt ein bereitgestelltes Farbschema zu verwenden. Weitere Informationen finden Sie unter Erstellen Sie ein Farbschema.
Wahlweise: Überprüfen Sie die Registerkarten mit Einstellungen. und ändern Sie Einstellungen wie gewünscht.
