Inflow- und Outflow-Analyse: Knoten-Stern-Diagramm

Zeigen Sie das Prozessdiagramm als Knotensterndiagramm an. Das Knotensterndiagramm zeigt explizit die Aktivitäten an, die in den ausgewählten Knoten eingehen und die Aktivitäten, die den ausgewählten Knoten verlassen.

Wenn Sie ein Prozessdiagramm anzeigen und die Details eines Knotens im Diagramm wissen möchten, müssen Sie das Knotensterndiagramm verwenden.

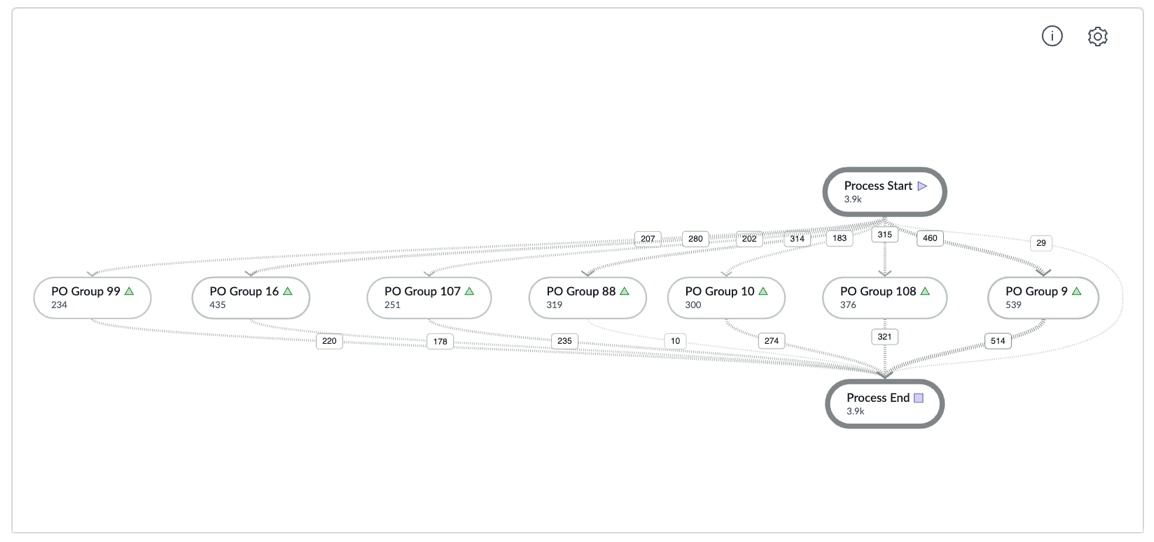

Das folgende Prozessdiagramm zeigt Details zur Neuzuweisungsanalyse.

Wählen Sie einen beliebigen Knoten des Prozessdiagramms aus, und das Diagramm ändert sich in das Knotensterndiagramm, das alle eingehenden und ausgehenden Bogen vom ausgewählten Knoten anzeigt. Wenn Sie die Schaltfläche Prozessdiagramm erneut wählen, wird das gesamte Diagramm als Prozessdiagramm angezeigt.

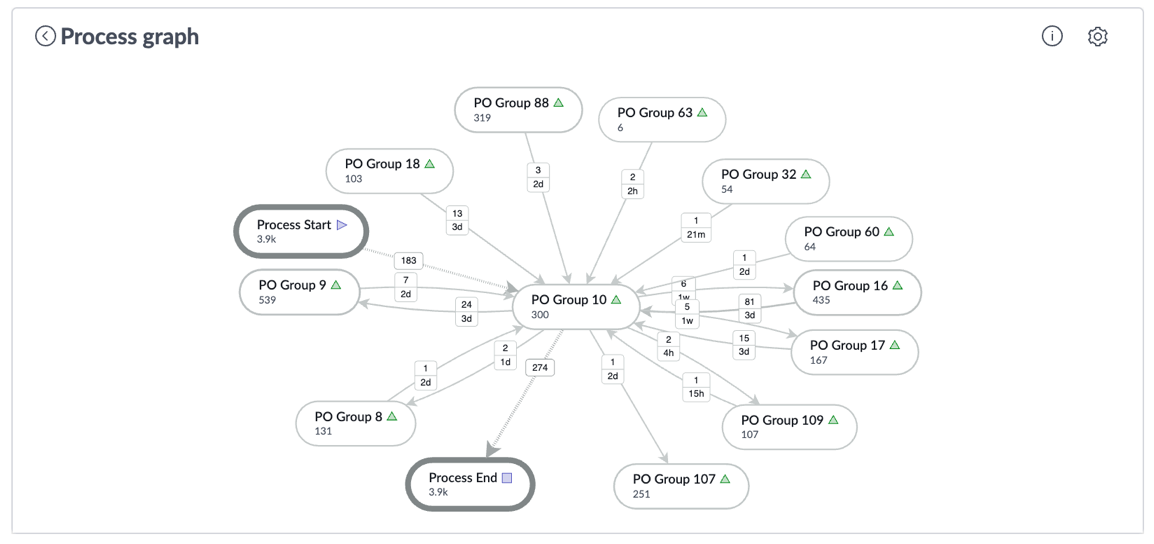

Wenn Sie Bestellgruppe 10 auswählen, wird ein Knotensterndiagramm ähnlich der folgenden Abbildung angezeigt. Sie können die Datensätze anzeigen, die der Bestellgruppe 10 zugewiesen sind. Sie können auch die Datensätze anzeigen, die von Bestellgruppe 10 anderen Gruppen zugewiesen sind.

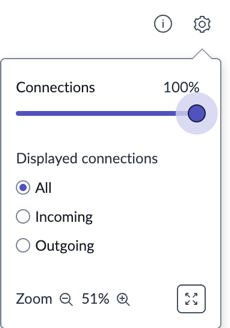

Sie können entweder nach den ausgehenden oder eingehenden Datensätzen filtern.

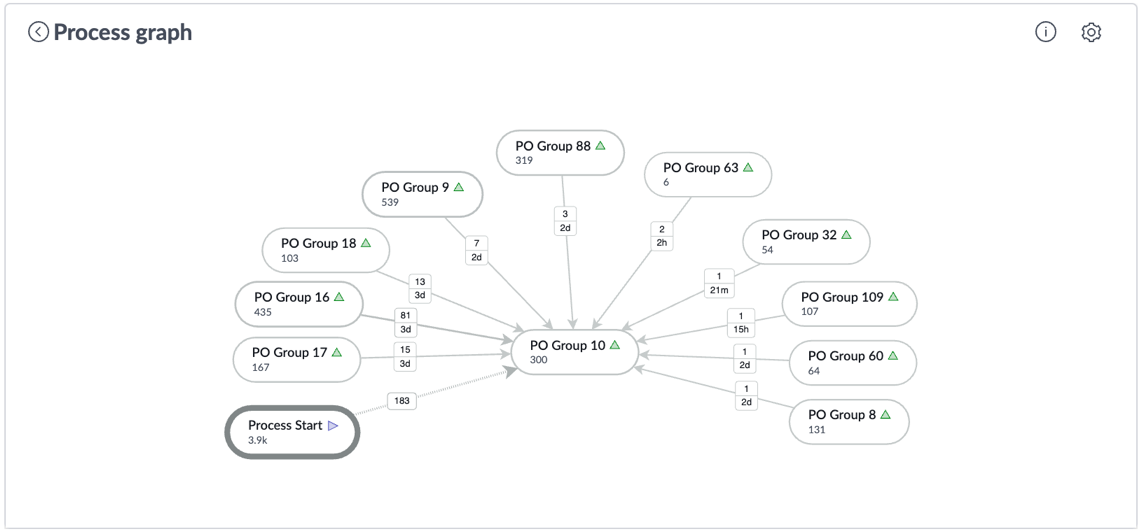

Wenn Sie nach Eingehendfiltern, werden alle Datensätze angezeigt, die der Bestellgruppe 10 zugewiesen sind. Wenn Sie der Manager der Bestellgruppe 10 sind, können Sie sehen, welche Gruppen Ihrer Gruppe wie viele Datensätze zuweisen. Sie können sich dann auf die Behebung der aufgetretenen Probleme konzentrieren.

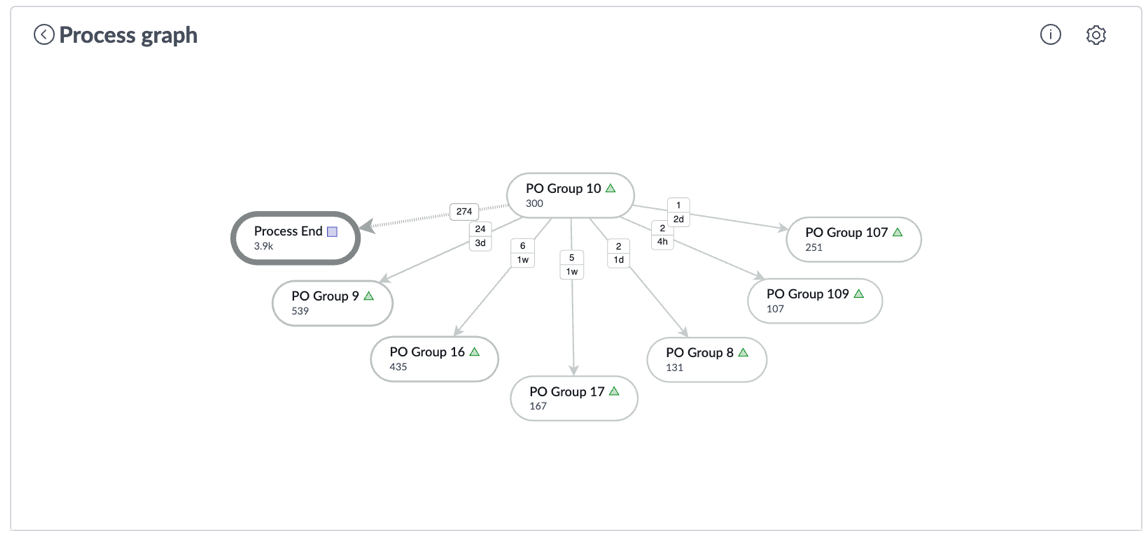

Wenn Sie nach Ausgehendfiltern, werden alle Datensätze angezeigt, die durch die Bestellgruppe 10 anderen Gruppen zugewiesen sind. Wenn Sie der Manager für Bestellgruppe 10 sind, können Sie sehen, wie viele Datensätze von Bestellgruppe 10 welchen Gruppen neu zugewiesen wurden. Sie können sich dann auf die Behebung der aufgetretenen Probleme konzentrieren.

Sie können auch nach Übergängen filtern. Wählen Sie einen beliebigen Bogen aus. Ein Fenster mit den Details des Übergangs wird angezeigt.

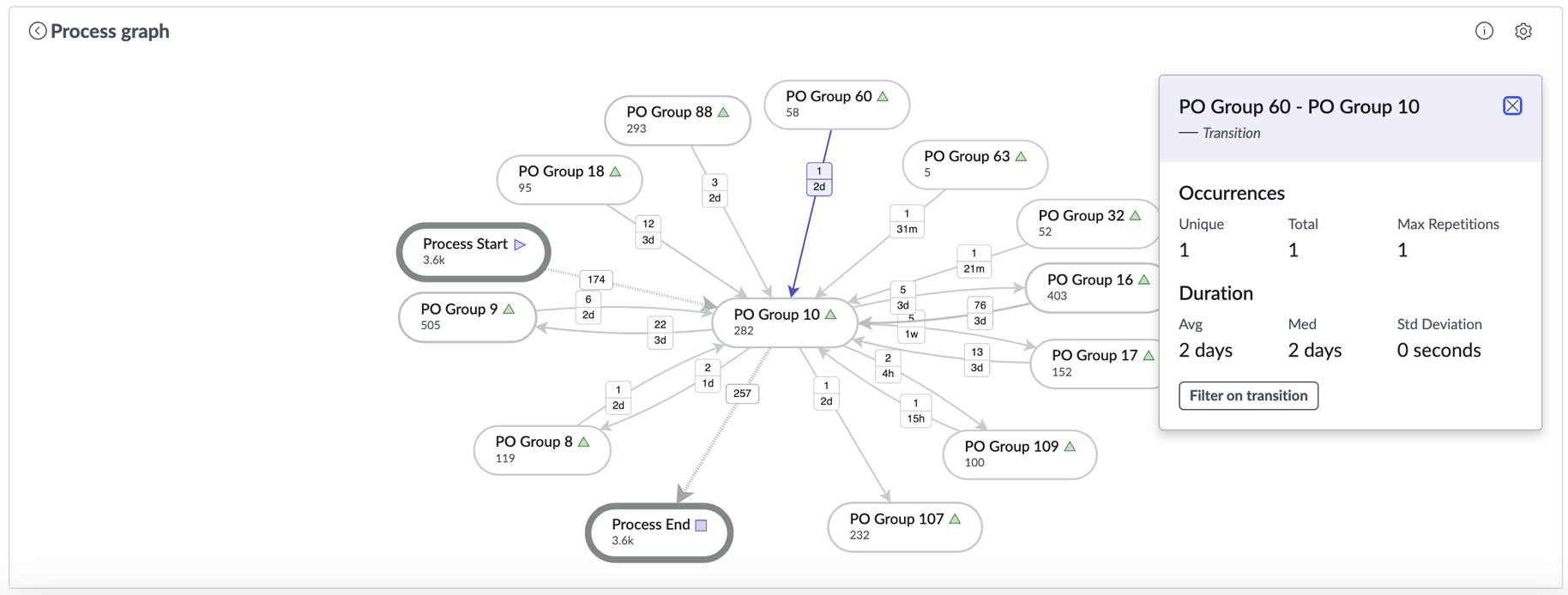

Wenn Sie Bestellgruppe 60 auswählen, wird ein Fenster ähnlich dem folgenden angezeigt.

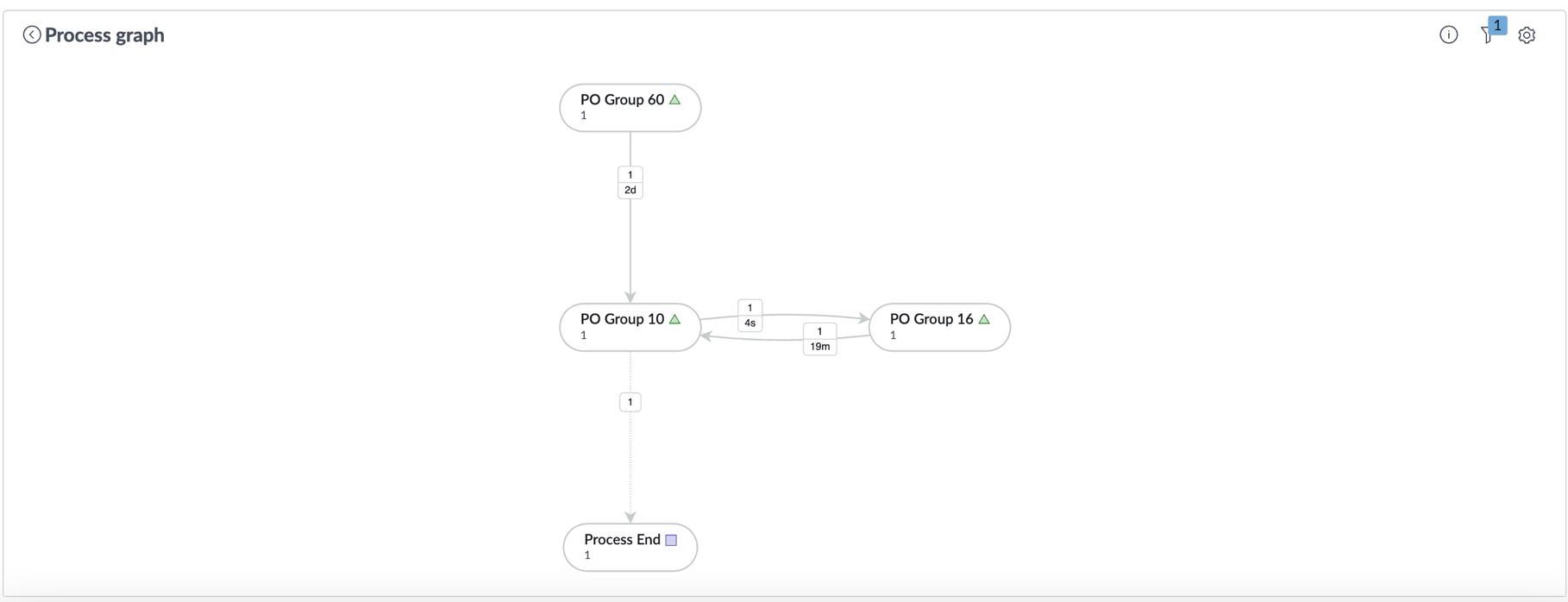

Wählen Sie Beim Übergang filtern aus. Das Knoten-Sterndiagramm zeigt nur Ergebnisse für diesen einen Übergang an. Wie die Abbildung zeigt, hat die Bestellgruppe 60 der Bestellgruppe 10 Datensätze zugewiesen. PO-Gruppe 10 wies die Datensätze dann PO-Gruppe 16 zu. Bestellgruppe 16 wies die Datensätze dann Bestellgruppe 10 zu. Abschließend wurden die Datensätze geschlossen.

Wählen Sie einen beliebigen Knoten oder Bogen aus. Die Schaltfläche Datensätze anzeigen wird angezeigt. Wählen Sie die Schaltfläche Datensätze anzeigen aus. Eine geplante Aufgabe wird gestartet. Wählen Sie nach Abschluss der geplanten Aufgabe im Bereich Geplante Aufgaben die Option Ergebnis anzeigen aus.
