Beispiel für die Visualisierung eines vertikalen Balkens

Visualisierungen von vertikalen Balken ermöglichen es Ihnen, die Vergleichsgröße oder Häufigkeit verschiedener Kategorien oder Gruppen anzuzeigen, z. B. Umsätze in verschiedenen Regionen oder über verschiedene Zeiträume. Die X-Achse einer Vertikalen zeigt normalerweise einen numerischen Wert an, z. B. Jahre oder Datumsbereiche, Altersbereiche oder Gehaltsbereiche.

Vorbereitungen

Erforderliche Rolle: Mit jeder internen Rolle können Sie eine Datenvisualisierung über ein Dashboard erstellen. Um eine Visualisierung im Visualisierungs-Designer zu erstellen und Ihre Visualisierungen in der Visualisierungsbibliothek zu speichern, benötigen Sie die Rollen „visiz_creator“, „visz_admin“ oder „admin“. Um eine aussagekräftige Visualisierung zu erstellen, müssen Sie berechtigt sein, auf die Daten zuzugreifen, über die Sie einen Bericht erstellen möchten. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle.

Warum und wann dieser Vorgang ausgeführt wird

Verwenden Sie den Visualisierungstyp eines vertikalen Balkens, um verschiedene Kategorien oder Gruppen zu vergleichen und die Verteilung eines Datensatzes deutlich darzustellen. In diesem Beispiel werden Ausfälle nach Typ angezeigt.

Prozedur

1. Führen Sie die ersten Schritte bis Erstellen Sie eine Balkenvisualisierung im Visualisierungs-Designeraus:

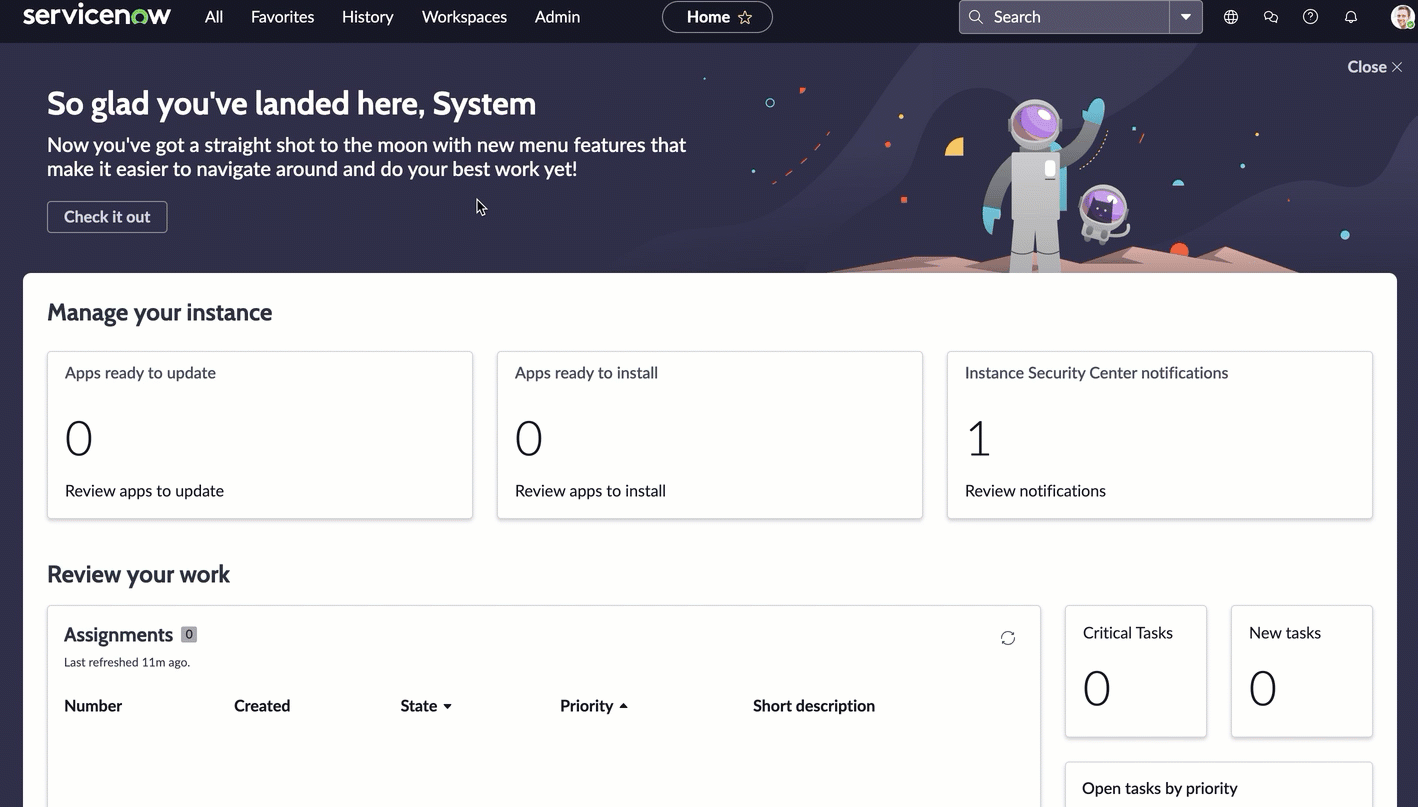

   1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungenan.
   2. Wählen Sie Neuaus.
   3. Wählen Sie den Visualisierungstyp Vertikaler Balken ( für vertikalen Balken ) aus.


2. Vorerst können Sie den Header- und Rahmenabschnitt überspringen und zur Datenquelle wechseln.

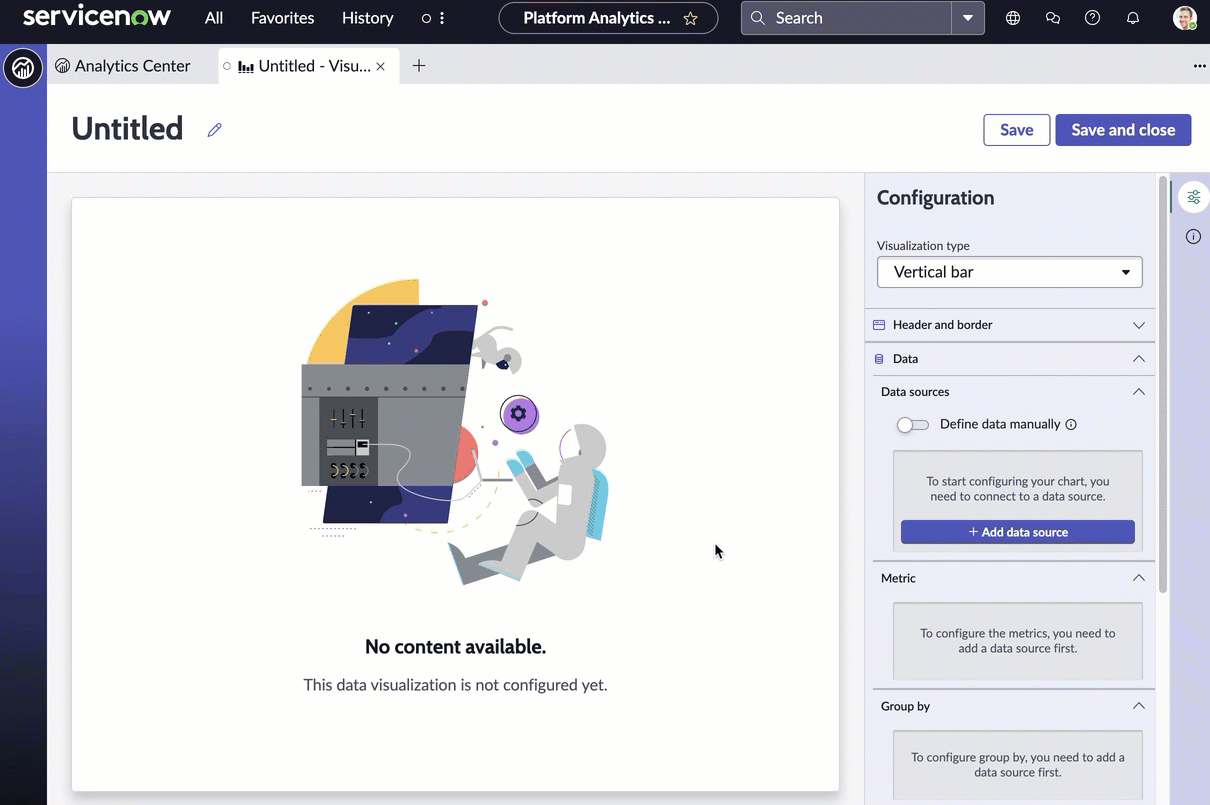

   1. Wählen Sie Datenquelle hinzufügen.
   2. Wählen Sie die Tabelle „Ausfall“ [cmdb_ci_outage].
      In dieser Tabelle sind Ausfälle verschiedener Services aufgeführt.
   3. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
   4. Wählen Sie Diese Quelle hinzufügen.
   Im Visualisierungs-Designer wird eine Datenvisualisierung mit vertikalen Balkendaten mit dem aktuellen Wert der ausgewählten Daten angezeigt. Die Visualisierung wird nach dem ersten Feld (in alphabetischer Reihenfolge) in der Tabelle, Begin, gruppiert. Das ist nützlich, da es die Ausfälle verteilt durch eine Zeitmessung zeigt.


3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
   1. Erweitern Sie den Abschnitt Header und Rahmen.
   2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Ausfälle nach Typ an.
      Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie im Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
   3. Geben Sie eine Beschreibung der Visualisierung ein: CMDB-Ausfälle gruppiert nach Beginn und gestapelt nach Typ..
      Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
   4. Wählen Sie Speichern, und geben Sie dem Bericht den Titel Vertikaler Balken – CMDB-Ausfälle.
4. Überspringen Sie den Abschnitt „Metrik“.

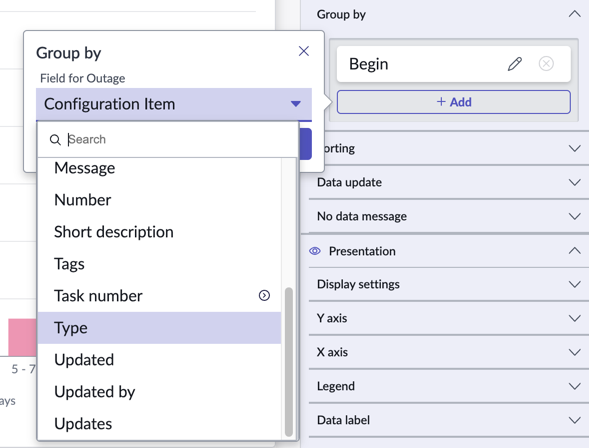

5. Wählen Sie im Abschnitt Gruppieren nach die Option Hinzufügen aus, um die Informationen im Diagramm zu differenzieren.
   Wählen Sie Typ und anschließend Anwenden. Die Spalten werden jetzt in verschiedenen Farben angezeigt, um die verschiedenen Arten von Ausfällen zu unterscheiden.


6. Verwalten Sie unter Sortierung die Felder Nach Wert sortieren und Absteigend sortieren.
   Diese Optionen zeigen eine logische Möglichkeit zur Visualisierung von Daten an. Ändern Sie die Sortieroptionen, um zu sehen, was für Sie am besten geeignet ist.
7. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
   1. Wählen Sie Filter nachverfolgen aus.
      Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
   2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
      Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
   3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
      Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

      Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktionwider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

8. Wählen Sie die Diagrammvariante aus, um die Daten auf drei verschiedene Arten anzuzeigen:

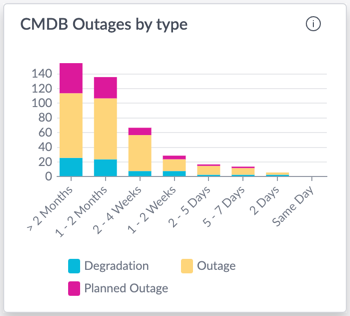

   Gestapelt

   Zeigt die gruppierten Elemente (in unserem Fall Typ) an, die einen Typ über den nächsten gestapelt haben.

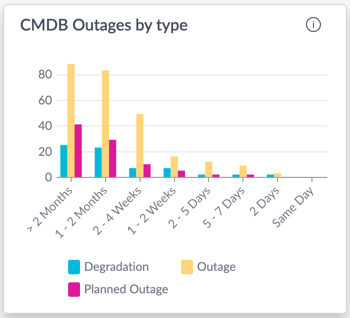

   Nebeneinander

   Zeigt einen anderen Balken für jeden Typ an.

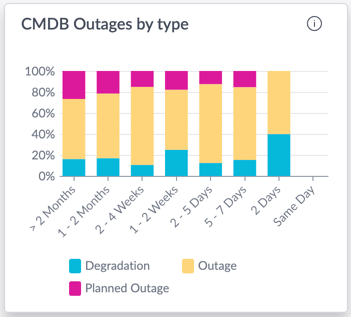

   Normalisiert

   Zeigt gestapelte Balken mit gleicher Höhe für jede Gruppe an, wobei die Farben den Prozentsatz der Gesamthöhe anzeigen.

   Gestapelt	Nebeneinander	Normalisiert

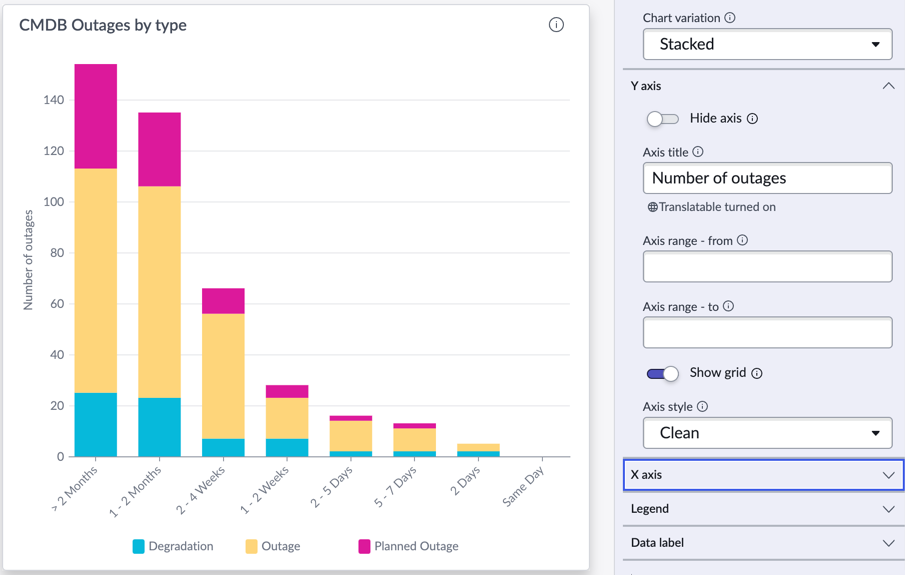

9. Konfigurieren Sie die Y-Achse.
   Sie können mehrere Optionen angeben, einschließlich des Texts auf der Achse, des Wertebereichs und der Achsenposition. Sie können sogar Achse ausblenden auswählen, wenn Sie die Achse und ihre Werte ausblenden und nur die Vergleichsgrößen der Balken anzeigen möchten.
   1. Sie können der Y-Achse den Titel Anzahl der Ausfällegeben, aber diese Informationen sind bereits im Titel der Visualisierung enthalten, also lassen Sie sie leer.
   2. Sie können obere und untere Bereiche für die Balken angeben. Da diese Werte jedoch beide nützlich sind, lassen Sie für „Achsenbereich – von“ und „Achsenbereich –“ leer.
      Es gibt Fälle, in denen ein höherer Von -Wert sinnvoll ist, aber der Nachteile ist, dass die relativen Größen der Balken weniger genau werden. Wenn der Wert „ Bis “ leer ist, entspricht der höchste Wert im Bereich dem höchsten Wert des größten Balkens in der Visualisierung.
   3. Die Optionen Raster anzeigen und Achsenstil sind geringfügige Änderungen am Design, die Sie an Ihre persönlichen Bedürfnisse anpassen können.
      Wählen Sie in diesem Beispiel „ Sauber “ aus, da dies etwas übersichtlicher ist.


   4. Ändern Sie die Max. Bezeichnungsgröße in 50.
      Die Bezeichnungen werden in zusätzliche Zeilen umgebrochen. Der Kürzungstyp macht keinen Unterschied, da die Bezeichnungen umgebrochen sind.
10. Konfigurieren Sie die X-Achse.
    Sie können mehrere Optionen angeben, einschließlich des Texts auf der Achse, des Wertebereichs und der Achsenposition.

    Die X-Achsenkonfiguration legt fest, wie die Bezeichnungen für die vertikale Achse angezeigt werden. In diesem Beispiel haben Sie relativ kurze Bezeichnungen. Wenn jedoch die maximale Bezeichnungsgröße kleiner als die Bezeichnungen ist, können Sie den Bezeichnungstext kürzen oder umbrechen. Sie können den Text am Anfang oder am Ende der Bezeichnung kürzen.

    1. Sie können der X-Achse den Titel CMDB Outages geben, aber diese Informationen sind bereits im Titel der Visualisierung enthalten, also lassen Sie das Feld leer.
    2. Wählen Sie Umbruchbezeichnungen aus.
       In der Anzeige der Bezeichnung wird keine Änderung angezeigt, da die maximale Bezeichnungsgröße 0 bedeutet, dass die größte Bezeichnung die Größe bestimmt.
11. Konfigurieren Sie die Legende der Visualisierung.
    Die Legende enthält Beispiele für die Farbcodierung für jeden Wert auf der X-Achse. Sie können auswählen, ob, wo und in welchem Umfang die Legende angezeigt werden soll. Die ideale Platzierung hängt von der Größe des Containers in einem Dashboard ab. Wenn Sie mehr horizontalen Platz haben, platzieren Sie die Legende links oder rechts. Wenn Sie mehr vertikalen Platz haben, platzieren Sie ihn darüber oder darunter.
    1. Wählen Sie Legende anzeigen und Legendenwert anzeigen.
       Legendenwert anzeigen fügt die Zahl hinzu, die der ausgewählten Metrik zugeordnet ist. Alternativ können Sie Datenbezeichnungen anzeigen (im Abschnitt „Datenbezeichnung“) wählen, um diesen Wert im Balken selbst zu platzieren.
    2. Platzieren Sie die Legende über der Visualisierung.
       Sie können die Legende über, unter oder rechts oder links von der Visualisierung platzieren.
    3. Wählen Sie die Ausrichtung Mitte horizontal aus.
       Start und Ende verschieben die Legende links oder rechts von der Visualisierung. (Start und Ende sind rechts und links für Sprachen, die von rechts nach links lesen.)
    4. Ändern Sie die Max. Breite des Legendenelements, um diesen Werten mehr oder weniger Platz zu geben.
    5. Durch dievertikale Erweiterung der Legende werden der Legende zusätzliche Zeilen hinzugefügt, sodass Anwender nicht über die standardmäßigen zwei Zeilen hinaus scrollen müssen.
       In diesem Beispiel benötigen Sie nur eine Zeile für die drei Ausfalltypen. In einer Visualisierung mit Balken für 15 oder 20 verschiedene Regionen oder Zuweisungsgruppen möchten Sie möglicherweise mehr in der Legende ohne Bildlaufleiste anzeigen.
12. Wählen Sie den Standardfarbtyp für die Visualisierung aus.
    • Standard wendet die Farben an, die Ihrem UX-Design zugeordnet sind.

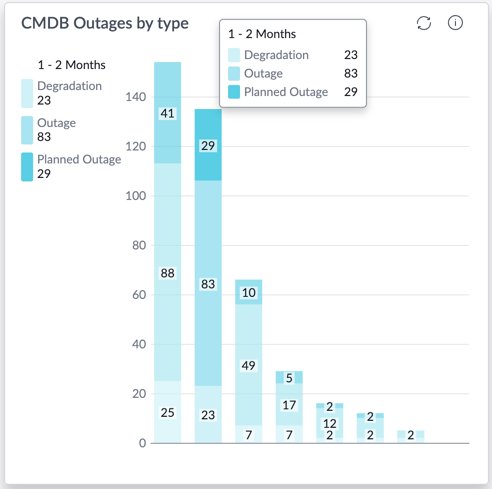

    • Die Farbpalette verwendet Schattierungen der gleichen Farbe, z. B. Sequenziell – Blau Hell nach Dunkel.


    • Diefeste Elementfarbe gibt für jedes Element dieselbe Farbe an, z. B. für Hardware-Incidents. Alle Datenvisualisierungen, die feste Elementfarben verwenden, zeigen dasselbe Element in derselben Farbe an.

Ergebnisse

Sie haben eine Visualisierung eines vertikalen Balkens erstellt, die in zwei Felder gruppiert ist. Sie haben auch Beschriftung, Legende und Bereiche der Visualisierung konfiguriert.
