Beispiel für die Visualisierung einer einzelnen Punktzahl

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 4 Minuten Lesedauer

    • Verwenden Sie eine Einzelpunktzahl-Visualisierung, wenn Sie einen einzelnen Wert oder eine einzelne Metrik anzeigen möchten, z. B. den Gesamtumsatz oder die Anzahl der offenen Incidents. Die Basispunktzahl visualisiert einen einzelnen Wert mit einer beschreibenden Überschrift und einem Datums-/Zeitstempel.

    Vorbereitungen

    Erforderliche Rolle: Mit jeder internen Rolle können Sie eine Datenvisualisierung über ein Dashboard erstellen. Um eine Visualisierung im Visualisierungs-Designer zu erstellen und Ihre Visualisierungen in der Visualisierungsbibliothek zu speichern, benötigen Sie die Rollen „visiz_creator“, „visz_admin“ oder „admin“. Um eine aussagekräftige Visualisierung zu erstellen, müssen Sie berechtigt sein, auf die Daten zuzugreifen, über die Sie einen Bericht erstellen möchten. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle.

    Warum und wann dieser Vorgang ausgeführt wird

    Visualisierungen einzelner Punktzahlen haben den Vorteil, dass Sie sie farblich codieren können, um anzuzeigen, ob der Wert für Ihr Unternehmen gut ist oder verbessert werden muss. Beispielsweise ist die Anzahl der offenen Incidents ein Wert, den Sie niedrig halten möchten. Der Umsatz hingegen sollte hoch sein. Erstellen wir eine einzelne Punktzahl für offene Incidents.

    In diesem Beispiel erstellen Sie eine Einzelpunktzahl-Visualisierung, die die Anzahl der offenen Incidents anzeigt, und kennzeichnen die Visualisierung mit einem Farbcode, um die Erwünschtheit des Werts hervorzuheben.

    Prozedur

    1. Führen Sie die ersten Schritte bis Erstellen Sie im Visualisierungs-Designer eine Datenvisualisierung mit Einzelpunktzahlaus:
      1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungenan.
      2. Wählen Sie Neuaus.
      3. Wählen Sie den Visualisierungstyp Einzelne Punktzahl (Symbol für Datenvisualisierung mit einzelner Punktzahl) aus.
        Animation, die die Auswahl des Arbeitsbereichs und des Visualisierungsdesigners zeigt und die Erstellung einer Einzelpunktzahl-Visualisierung zeigt
    2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
      1. Wählen Sie Datenquelle hinzufügen.
      2. Wählen Sie die Incident-Tabelle [incident].
      3. Da diese Visualisierung offene Incidents zeigt, fügen wir im Abschnitt Filter die Bedingung Incidents.Open hinzu.
        Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
      4. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
      5. Wählen Sie Diese Quelle hinzufügen.
      Im Visualisierungs-Designer wird eine Datenvisualisierung mit einer einzelnen Punktzahl mit dem aktuellen Wert der ausgewählten Daten angezeigt.

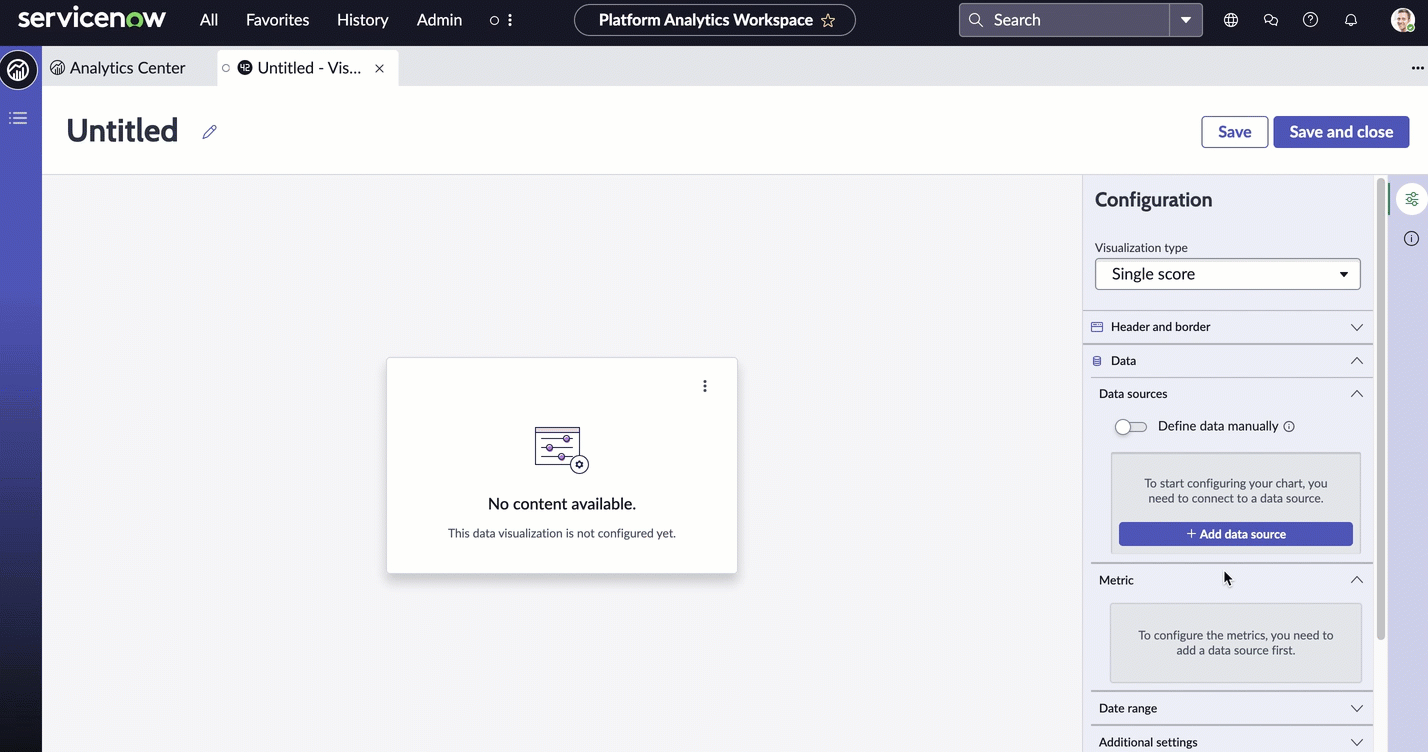

      Animation, die die Auswahl der Datenquelle, die Anwendung des Filters und das Ergebnis zeigt
    3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
      1. Erweitern Sie den Abschnitt Header und Rahmen.
      2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Anzahl offener Incidents an.
        Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie im Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
      3. Geben Sie eine Beschreibung der Visualisierung ein: Anzahl der offenen Incidents aller Prioritäten und Kategorien.
        Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
    4. Überspringen Sie den Abschnitt Metrik.
      Einige Datenvisualisierungen unterstützen mehrere Datenquellen, die Einzel-Punktzahl-Visualisierung jedoch nicht. Da nur die Anzahl der offenen Incidents angezeigt werden soll, müssen Sie die Standardmetrik Anzahl bzw. deren Bezeichnung Incident nicht ändern.
    5. Konfigurieren Sie unter Zusätzliche Einstellungen einige zusätzliche Informationen zur Visualisierung.
      1. Lassen Sie die Option Metrikbezeichnung anzeigen deaktiviert.
        Da der Name der Visualisierung Anzahl offenerIncidents lautet, ist die Metrikbezeichnung Incident redundant.
      2. Wählen Sie Punktzahlaktualisierungszeit anzeigen aus.
        Allein diese Option zeigt die Tageszeit an, zu der die Punktzahl zuletzt aktualisiert wurde. Sie können auch Relative Punktzahlzeit verwenden auswählen, um die seit der letzten Aktualisierung verstrichene Zeit anzuzeigen, z. B. gerade jetzt, vor fünf Minuten usw.

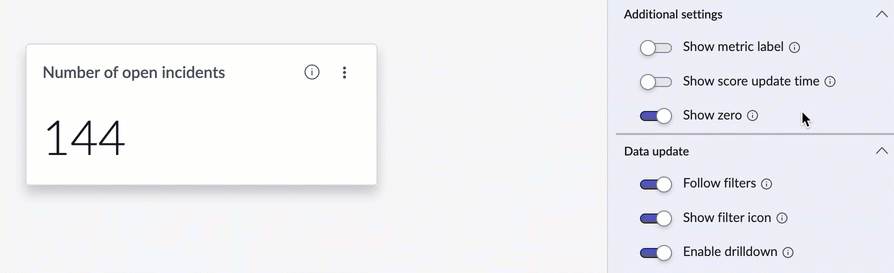

        Animation, die die Auswahl der Aktualisierungszeit und Filteroptionen zeigt
      3. Wählen Sie Nullanzeigen aus.
        In einigen Fällen ist ein Wert von Null für die Zielgruppe einer Visualisierung nicht interessant. In diesem Fall möchten Sie jedoch angeben, dass es null offene Incidents gibt.
    6. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
      1. Wählen Sie Filter nachverfolgen aus.
        Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
      2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
        Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
      3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
        Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

        Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktionwider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

    7. Konfigurieren Sie unter „Präsentation“ die Größe und die Grundfarbe des Punktzahlwerts.
      1. Ändern Sie unter Anzeigeeinstellungen die Punktzahlgröße vom Standardwert M (mittel) in XL (extra groß), um sie hervorzuheben.
      2. Wählen Sie ein Punktzahlsymbol und einen Symbolstil aus, um diese Datenvisualisierung von anderen im Dashboard zu unterscheiden, dem Sie sie hinzufügen.
        Wählen Sie beispielsweise das Aktivitätsgliederungssymbol mit Hintergrund aus.
      3. Wählen Sie den Farbtyp Einzelfarbe aus.

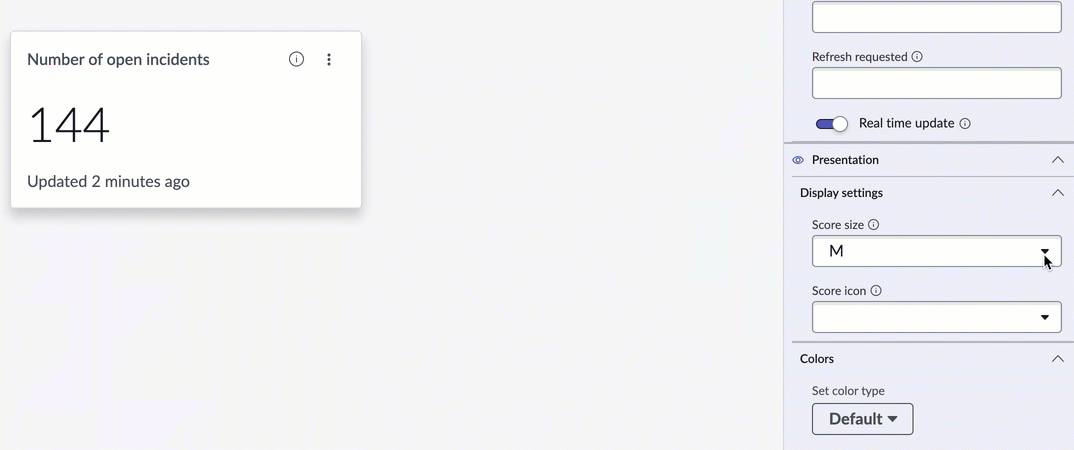

        Animation, die die Auswahl von Punktzahlgröße, Punktzahlsymbol, Symbolstil und Farbe zeigt
    8. Konfigurieren Sie eine Farbregel für die Punktzahl.
      Da Sie den Status offener Incidents hervorheben möchten, definieren Sie eine dynamische Farbregel, die die Farbe der Punktzahl basierend auf ihrem Wert ändert.
      1. Wählen Sie in den Anzeigeeinstellungen den Farbtyp Einzelfarbe aus.
      2. Wählen Sie unter „Farbregeln“ die Option + Regel hinzufügenaus.
      3. Wählen Sie für die erste Farbregel den Operator niedriger alsaus, geben Sie den Wert 6ein, wählen Sie die Farbe Positive Green für die Farbe und die Symbolfarbe aus, und wählen Sie Anwendenaus.

        Der Wert reicht bis zur angegebenen Zahl, schließt sie jedoch nicht ein.

        Behalten Sie die Reihenfolge 100 bei.
        Farbregeloptionen mit ausgewähltem Operator „niedriger als“, Wert auf 6 und Farboptionen auf positives Grün
      4. Um einen Wert anzugeben, der mehr Aufmerksamkeit erfordert, erstellen Sie eine zweite Regel mit dem Operator zwischen, den Werten 5 und 25, der Farbe und der Symbolfarbe Warnung Orangeund der Reihenfolge 50.
      5. Um Werte anzuzeigen, die höchste Aufmerksamkeit erfordern, erstellen Sie eine dritte Regel mit dem Operator größer als, dem Wert 25, der Farbe und der Symbolfarbe Rotund der Reihenfolge 25.
      Sie haben drei Regeln erstellt, um anzuzeigen, ob der Wert der einzelnen Punktzahl mit dem übereinstimmt, was Sie sehen möchten.

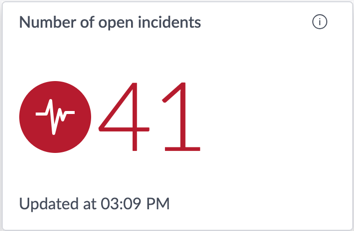

      Einzelne Punktzahl in Rot mit XL-Größe, Aktualisierungszeit, eine Farbe, die die definierten Farbregeln widerspiegelt.
    9. Wählen Sie Speichern.

    Ergebnisse

    Sie haben eine Einzel-Punktzahl-Visualisierung basierend auf einer einzigen Metrik erstellt: Offene Incidents. Sie haben auch Benutzeroptionen für Filter und Drilldowns konfiguriert und eine Farbe, ein Symbol und Farbregeln konfiguriert.
