Beispiel für Wählvisualisierung

Skalen-Visualisierungen zeigen, wo ein einzelner Wert in einem Bereich vom erwarteten Mindest- bis zum Höchstwert liegt. Eine „Nadel“ zeigt auf den Wert, und die Skala ist für Werte bis zur Markierung eingefärbt.

Vorbereitungen

Erforderliche Rolle: Mit jeder internen Rolle können Sie eine Datenvisualisierung über ein Dashboard erstellen. Um eine Visualisierung im Visualisierungs-Designer zu erstellen und Ihre Visualisierungen in der Visualisierungsbibliothek zu speichern, benötigen Sie die Rollen „visiz_creator“, „visz_admin“ oder „admin“. Um eine aussagekräftige Visualisierung zu erstellen, müssen Sie berechtigt sein, auf die Daten zuzugreifen, über die Sie einen Bericht erstellen möchten. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle.

Warum und wann dieser Vorgang ausgeführt wird

Verwenden Sie die Skalenvisualisierung, wenn Sie einen aktuellen Wert mit einem Ziel oder einem Benchmark vergleichen möchten, z. B. den Umsatz eines Unternehmens im Vergleich zu seinem Ziel. Sie können die Skalenvisualisierung mit Farben konfigurieren, um anzuzeigen, wo der aktuelle Wert im Vergleich zum Ziel liegt. In einer einzelnen Punktzahl können Sie den Wert farbcodieren, um anzuzeigen, ob er in einem positiven oder negativen Bereich liegt. Mit einer Skala kennzeichnen Sie den Teil der Visualisierung, der den Wert darstellt, farblich.

Prozedur

1. Führen Sie die ersten Schritte bis Erstellen Sie im Visualisierungs-Designer eine Skalen-Visualisierungaus:
   1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungenan.
   2. Wählen Sie Neuaus.
   3. Wählen Sie den für Skalen-Visualisierung) aus.

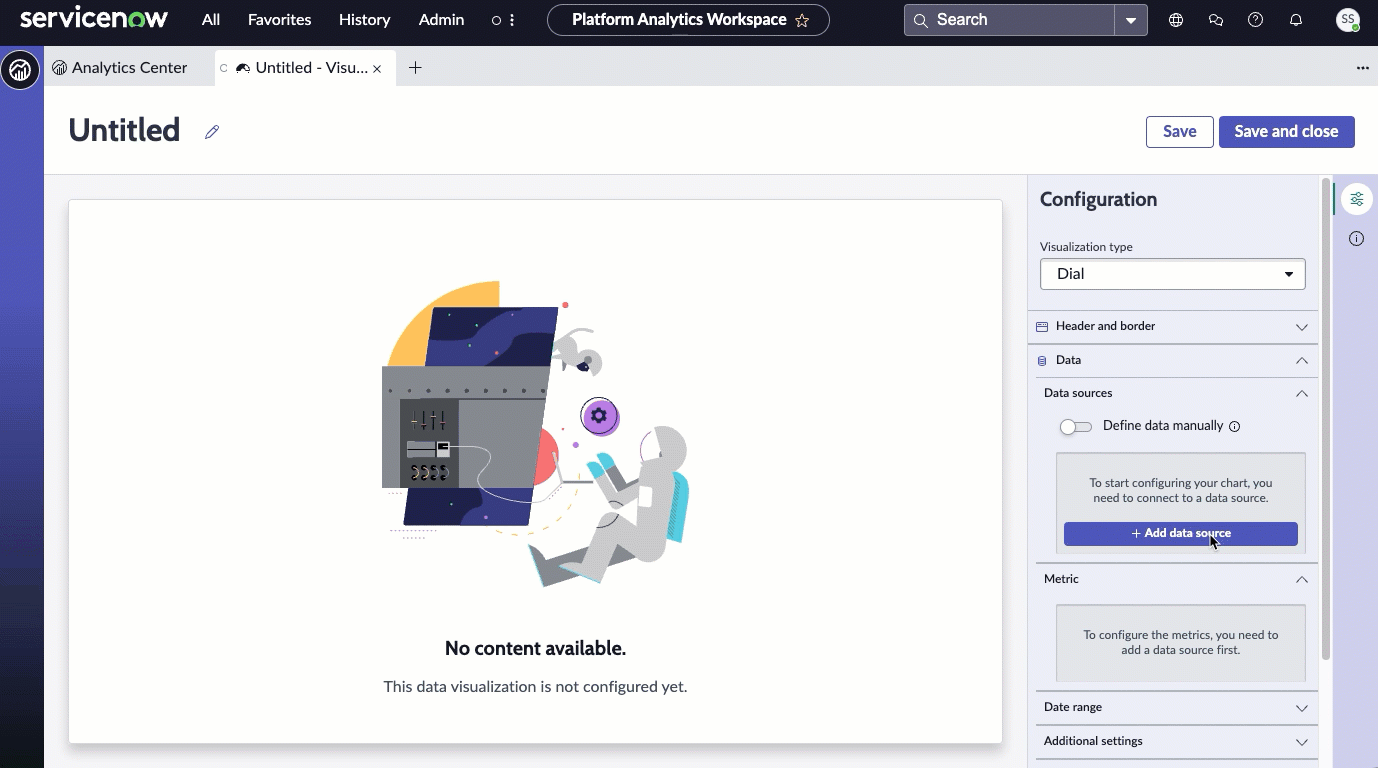

2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
   1. Wählen Sie Datenquelle hinzufügen.
   2. Wählen Sie die Incident-Tabelle [incident].
   3. Da diese Visualisierung offene Incidents zeigt, fügen wir im Abschnitt Filter die Bedingung Incidents.Open hinzu.
      Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
   4. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
   5. Wählen Sie Diese Quelle hinzufügen.
   Im Visualisierungs-Designer wird eine Wähldatenvisualisierung mit dem aktuellen Wert der ausgewählten Daten angezeigt.


3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
   1. Erweitern Sie den Abschnitt Header und Rahmen.
   2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Offene Incidents –Wählen an.
      Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie im Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
   3. Geben Sie eine Beschreibung der Visualisierung ein: Anzahl der offenen Incidents aller Prioritäten und Kategorien.
      Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
4. Überspringen Sie den Abschnitt Metrik.
   Einige Datenvisualisierungen unterstützen mehrere Datenquellen, die Skalenvisualisierung jedoch nicht. Da Sie nur die Anzahl der offenen Incidents anzeigen möchten, müssen Sie die Standardmetrik Anzahl bzw. deren Bezeichnung Incident nicht ändern.
5. Lassen Sie unter Zusätzliche Einstellungen die Option Metrikbezeichnung anzeigen deaktiviert, und wählen Sie Null anzeigen aus.
   Da der Name der Visualisierung Anzahl offenerIncidents lautet, ist die Metrikbezeichnung Incident redundant.

   In einigen Fällen ist ein Wert von Null für die Zielgruppe einer Visualisierung nicht interessant. In diesem Fall möchten Sie jedoch angeben, dass es null offene Incidents gibt.

6. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
   1. Wählen Sie Filter nachverfolgen aus.
      Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
   2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
      Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
   3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
      Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

      Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktionwider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

7. Konfigurieren Sie unter „Präsentation“ die Größe der Punktzahl und des Skalen selbst sowie die Mindest- und Höchstwerte der Visualisierung.
   1. Ändern Sie unter Anzeigeeinstellungen die Punktzahlgröße vom Standardwert M (mittel) in L (groß), um sie hervorzuheben.
   2. Wählen Sie einen Mindest- und Höchstwert für die Skala aus.
      Die Standardwerte sind 0 und 100. In diesem Fall ist der Mindestwert 0, wenn keine offenen Incidents vorhanden sind. Behalten Sie den Standardwert auch für den Höchstwert bei, berücksichtigen Sie jedoch realistische Höchstwerte, wenn Sie eigene Skalenvisualisierungen erstellen.
   3. Ignorieren Sie für dieses Beispiel den Parameter für den inneren Radius.
      Der innere Radius ist das Verhältnis des inneren Radius der Visualisierung zum äußeren. Zulässige Werte sind 0,7–0,95.
8. Konfigurieren Sie eine Farbregel für die Punktzahl.
   Da Sie den Status offener Incidents hervorheben möchten, definieren Sie eine dynamische Farbregel, die die Farbe der Skala basierend auf ihrem Wert ändert.
   1. Wählen Sie in den Anzeigeeinstellungen den Farbtyp Einzelfarbe aus.
   2. Wählen Sie unter „Farbregeln“ die Option + Regel hinzufügenaus.

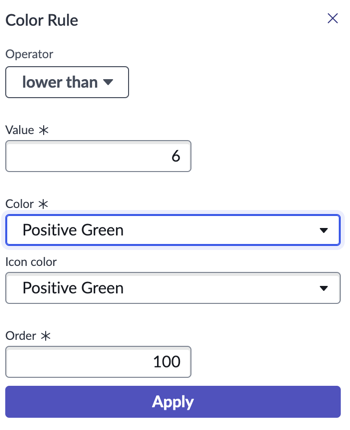

   3. Wählen Sie für die erste Farbregel den Operator niedriger alsaus, geben Sie den Wert 6ein, wählen Sie die Farbe Positive Green für die Farbe und die Symbolfarbe aus, und wählen Sie Anwendenaus.

      Der Wert reicht bis zur angegebenen Zahl, schließt sie jedoch nicht ein.

      Behalten Sie die Reihenfolge 100 bei.


   4. Um einen Wert anzugeben, der mehr Aufmerksamkeit erfordert, erstellen Sie eine zweite Regel mit dem Operator zwischen, den Werten 5 und 25, der Farbe und der Symbolfarbe Warnung Orangeund der Reihenfolge 50.
   5. Um die Werte anzuzeigen, die die meiste Aufmerksamkeit erfordern, erstellen Sie eine dritte Regel mit dem Operator größer als, dem Wert 25, der Farbe und der Symbolfarbe Rotund der Reihenfolge 25.
   Sie haben drei Regeln erstellt, um anzuzeigen, ob der Wert der einzelnen Punktzahl mit dem übereinstimmt, was Sie sehen möchten.



Ergebnisse

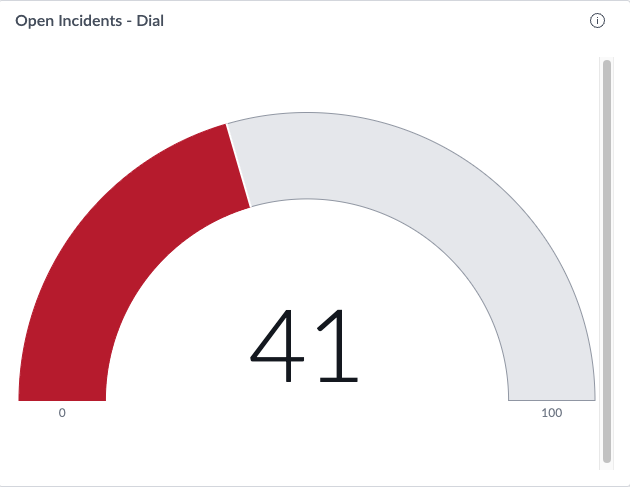

Sie haben eine Wählvisualisierung basierend auf einer einzelnen Metrik erstellt: Offene Incidents. Sie haben auch Benutzeroptionen für Filter und Drilldowns sowie die Größen- und Farbregeln der Visualisierung konfiguriert.
