Verwenden Sie eine Komponente in RPA Desktop Design Studio

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 5 Minuten Lesedauer

    • Entwerfen Sie Automatisierungsprojekte, indem Sie Komponenten in verwenden RPA Desktop Design Studio.

    Vorbereitungen

    Erforderliche Rolle: keine

    Warum und wann dieser Vorgang ausgeführt wird

    Komponenten sind wiederverwendbare Blöcke, die zum Entwerfen von Automatisierungen und zum abstrahieren von Funktionen verwendet werden.

    RPA Desktop Design Studio Hostet eine Vielzahl von Komponenten, die Sie beim Erstellen von Automatisierungsprojekten verwenden können.

    Jede Komponente verfügt über Ports, die beim Erstellen eines Automatisierungs-Workflows verwendet werden. Weitere Informationen finden Sie unter RPA Desktop Design Studio Ports.

    Verbessern Sie die Automatisierungslogik mit Textanweisungen, entweder in einer leeren Aktivität oder indem Sie eine Komponente in einer vorhandenen auswählen, indem Sie verwenden Now Assist Für RPA-Hub Anwendung. Weitere Informationen finden Sie unter Erstellen Sie eine Automatisierung mit Now Assist.

    Prozedur

    1. In RPA Desktop Design Studio Navigieren Sie im Toolbox-Bereich zu einer übergeordneten Komponentenkategorie, um eine Komponente auszuwählen.
    2. Um eine Komponente zu verwenden, ziehen Sie eine Komponente auf die Design-Oberfläche, wie im folgenden Beispiel gezeigt.

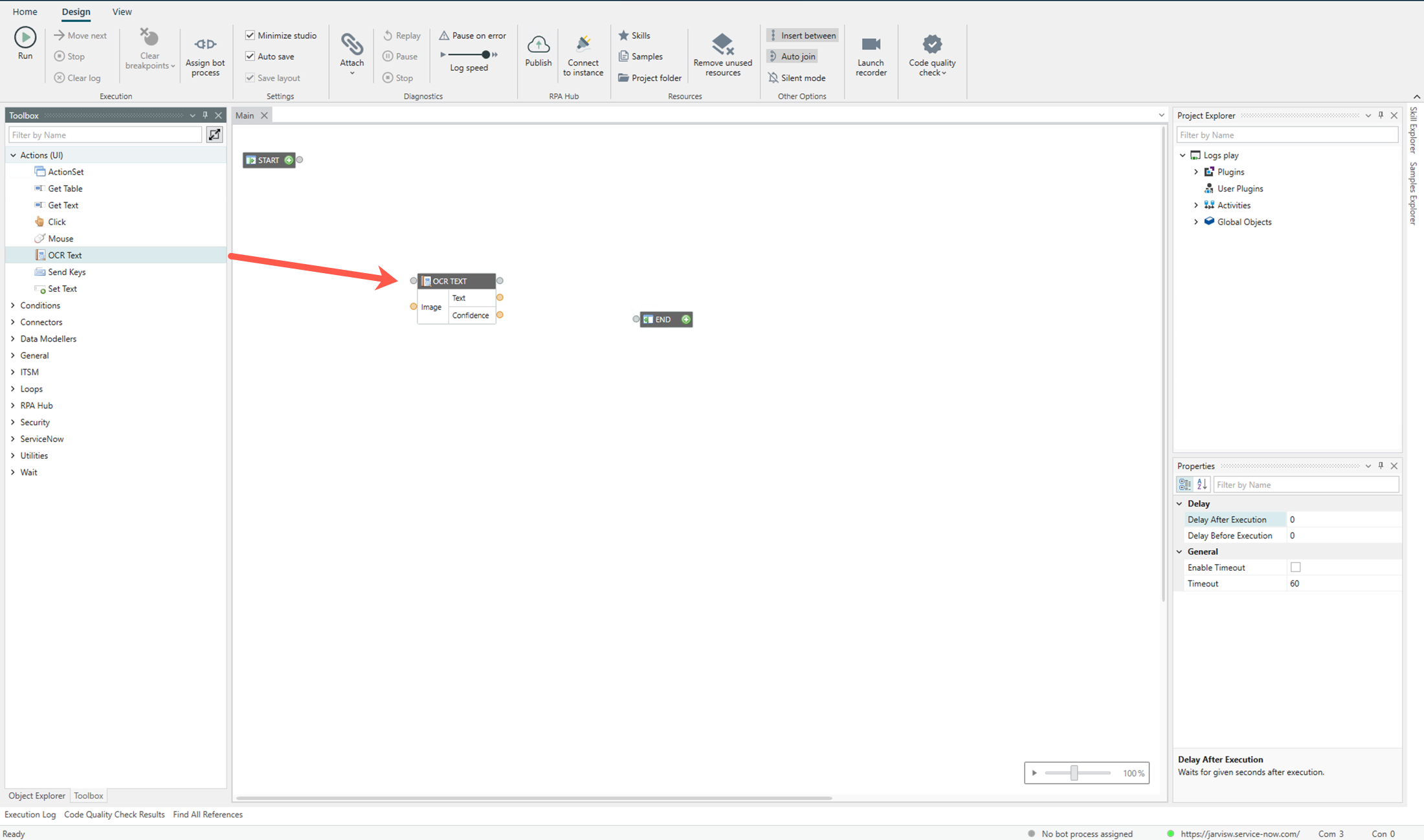

      Abbildung : 1. Ziehen Sie die OCR-Textkomponente auf die Design-Oberfläche
      Verwenden Sie eine OCR-Textkomponente.
      Wichtig:
      Wenn Sie eine Automatisierungskomponente per Drag-and-Drop aus der Toolbox, dem Objekt-Explorer, dem Projekt-Explorer und dem Kompetenzen-Explorer auf die Entwurfsoberfläche ziehen:
      • Wenn Sie eine Komponente per Drag-and-Drop in dieselbe Komponente in der Design-Oberfläche ziehen, ersetzt die neue Komponente die vorhandene Komponente. Beispiel: Wenn Sie bereits haben ActionSet Komponente auf der Design-Oberfläche, und Sie ziehen und legen eine weitere Komponente per Drag-and-Drop ab ActionSet Komponente zu vorhandenem ActionSet , Dann ersetzt die neue Version die vorhandene Komponente.

        Alle Verbindungen (Steuerungs- und Datenverbindungen), Variablen oder statischen Daten, die der vorhandenen Komponente zugeordnet sind, werden der neu abgelegten Komponente zugeordnet, wenn der Portname und der Portdatentyp identisch sind.

      • Wenn Sie eine neue Komponente per Drag-and-Drop auf eine andere Komponente oder Methode in der Design-Oberfläche verschieben, ersetzt die neue Komponente die vorhandene Komponente.

        Alle Verbindungen, Variablen oder statischen Daten, die der vorhandenen Komponente zugeordnet sind, werden der neu abgelegten Komponente zugeordnet, wenn die Portnamen und die Portdatentypen identisch sind.

      • Wenn Sie eine Komponente per Drag-and-Drop zwischen zwei Komponenten ziehen, die bereits in der Design-Oberfläche verbunden sind, wird die Komponente zwischen den vorhandenen Komponenten platziert. Wenn Sie eine Komponente per Drag-and-Drop zwischen zwei Komponenten verschieben, können Sie auf die folgenden Verhaltensweisen stoßen:
        • Wenn die Portnamen und die Portdatentypen der neu verworfenen Komponente mit den verbundenen Komponenten übereinstimmen, werden die Datenverbindungen erstellt.
        • Wenn die Portnamen identisch sind und sich die Portdatentypen unterscheiden, werden die Datenverbindungen nur erstellt, wenn der Portdatentyp konvertiert werden kann (die Quellportdaten müssen in den Zieldatentyp konvertiert werden. Dies wird als Typecasting oder Typkonvertierung bezeichnet. Weitere Informationen zum Typ „Casting“ finden Sie unter Java-Typ-Casting ). Beispiel: Ganzzahl für Objekt, aber nicht Objekt für Ganzzahl.
        • Wenn die Portnamen identisch sind und der Portdatentyp konvertiert werden kann, aber bereits eine Datenverbindung zwischen den beiden Komponenten vorhanden ist, wird keine neue Datenverbindung erstellt.
    3. Verbinden Sie die folgenden Ports:
      1. Verbinden Sie den Steuerungs-in-Port der OCR-Textkomponente mit dem Steuerungs-Ausgangsport einer anderen Komponente.
      2. Verbinden Sie den Steuerungs-Ausgang-Port der OCR-Textkomponente mit dem Steuerungs-in-Port der nächsten Komponente.
      3. Verbinden Sie den Bitmap-Port (Data in) der OCR-Textkomponente mit dem Datenausgang-Port einer anderen Komponente.
      4. Verbinden Sie den Datenausgang (Zeichenfolge) mit dem Dateneingang-Port einer anderen Komponente.
    4. Führen Sie eine der folgenden Optionen für eine gewünschte Aktion aus.
      OptionAktion
      Suchen Sie nach einer Komponente, die in der Toolbox verfügbar ist Geben Sie den Text in ein Nach Name filtern Feld.
      Bearbeiten Sie die Konfiguration oder Einstellungen einer Komponente Doppelklicken Sie entweder auf die Titelleiste der Komponente, oder klicken Sie auf das Einstellungssymbol ( Symbol „Einstellungen“.).

      Um beispielsweise die Einstellungen der OCR-Textkomponente zu bearbeiten, klicken Sie auf das Einstellungssymbol ( Symbol „Einstellungen“.) Über die OCR-Textkomponente. Das Dialogfeld „OCR-EINSTELLUNGEN“ wird angezeigt. Sie können die Eigenschaften im Dialogfeld definieren, das im folgenden Beispiel angezeigt wird.

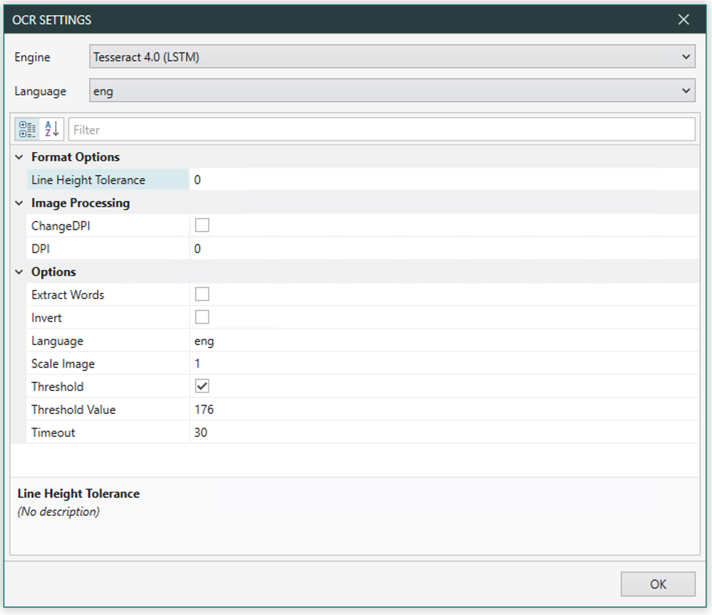

      Abbildung : 2. Dialogfeld „OCR-Einstellungen“
      Dialogfeld „OCR-Einstellungen“.

      Das Einstellungssymbol ( Symbol „Einstellungen“.) Wird nicht für alle Komponenten angezeigt.
      Bearbeiten Sie die Eigenschaften einer Komponente Ändern Sie die erforderliche Eigenschaft im Eigenschaftenbereich.
      Legen Sie einen Haltepunkt fest Klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Haltepunkt Weitere Informationen zu Haltepunkten finden Sie unter Legen Sie einen Haltepunkt fest, in dem eine Komponente angehalten werden soll RPA Desktop Design Studio.
      Starten Sie die Workflow-Ausführung von einer ausgewählten Komponente aus Klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Von Hier Aus Ausführen .
      Behandeln Sie die Fehler auf Komponentenebene Klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Fehler-Handler Weitere Informationen zur Behandlung von Fehlern finden Sie unter Fehler in behandeln RPA Desktop Design Studio.
      Löschen Sie eine Komponente Klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Löschen .
      Überspringen Sie eine Komponente in einer Automatisierung Damit die Automatisierung eine Komponente überspringen kann, klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Überspringen Sie Dies .
      Hinweis:
      • Wenn Sie einen Haltepunkt und festlegen Überspringen Sie Dies Option für dieselbe Komponente überspringt die Automatisierung die Komponente weiterhin und wechselt zur nächsten ausführbaren Komponente.
      • Wenn Sie verwenden Überspringen Sie Dies Option auf Für Jeden Und Für Schleife Komponenten unter Schleife Abschnitt in der Toolbox führt die Automatisierung den Schleifenteil dieser Komponenten nicht aus.
      • Wenn Sie verwenden Überspringen Sie Dies Option auf Versuchen Sie Es Mit Catch Komponente, überspringt die Automatisierung die Komponente, und Ausnahmen, falls vorhanden, werden in der entsprechenden Komponente in der Automatisierung angezeigt.
      • Wenn Sie verwenden Überspringen Sie Dies Option für eine Komponente, bei der Sie mit eine Verzögerung festgelegt haben Verzögerung Nach Ausführung Oder Verzögerung Vor Ausführung Optionen, die Automatisierung überspringt die Komponente weiterhin.
      • Die Überspringen Sie Dies Bei der Option werden die Entscheidungskomponente und die Abhängigkeiten von der Komponente ignoriert, falls vorhanden.
      • Sie können nicht verwenden Überspringen Sie Dies Option auf Starten , Ende , Oder eine beliebige ereignisbezogene Komponente.
      Führen Sie eine einzelne Komponente aus Um Probleme in einer Automatisierung durch Isolieren einer einzelnen Komponente zu testen und zu debuggen, klicken Sie mit der rechten Maustaste auf die Titelleiste der Komponente, und wählen Sie aus Führen Sie Dies Aus .
      Hinweis:
      • Wenn Sie vor oder nach dem Anwenden von einen Haltepunkt auf eine Komponente anwenden Führen Sie Dies Aus Option hält der Haltepunkt die Ausführung der Komponente an.
      • In der Komponente für Schleife die Führen Sie Dies Aus Mit der Option wird die von Ihnen angegebene Schleife abgeschlossen, die Ausführung wird jedoch nicht zum Steuerungs-Ausgang-Port fortgesetzt.
      • Wenn Sie mit eine Verzögerung bei der Ausführung einer Komponente festlegen Verzögerung Nach Ausführung Oder Verzögerung Vor Ausführung Optionen und verwenden Sie dann Führen Sie Dies Aus Option wird die Komponente nach der von Ihnen festgelegten Verzögerung ausgeführt.
      • Sie können nicht verwenden Führen Sie Dies Aus Option für eine beliebige ereignisbezogene Komponente.
    5. Wahlweise: Um nach einer Komponente zu suchen, die in der Toolbox verfügbar ist, geben Sie den Text in ein Nach Name filtern Feld.
