Formulardesigner zum Erstellen von beaufsichtigten Automatisierungsformularen

Formulardesigner ist eine integrierte Entwicklungsumgebung (IDE) zum Erstellen von Formularen für beaufsichtigte Automatisierung in RPA Desktop Design Studio.

Formular-Designer-Übersicht

Ein Formular ist eine anwenderdefinierte Schnittstelle für die Interaktion mit mehreren Anwendungen mithilfe der Formularfunktion in RPA Desktop Design Studio. Formulare können verwendet werden, um verschiedene Elemente einzufügen und sie entsprechend dem gewünschten Layout anzuordnen.

Greifen Sie auf den Formulardesigner zu

Um auf den Formulardesigner zuzugreifen, klicken Sie mit der rechten Maustaste im Bereich Projekt-Explorer auf das gewünschte Formular, und wählen Sie aus Design .

Abschnitte des Formulardesigners

Formulardesigner besteht aus vier Teilen, wie im folgenden Beispiel gezeigt:

• Toolbox-Bereich: Die zum Entwerfen des Formulars verwendeten Elemente werden im Beispiel angezeigt.
• Gliederungsbereich: Listet die Elemente und Ressourcen im Formular auf. Sie können ein bestimmtes Element des Formulars anzeigen und sich darauf konzentrieren, während Sie das Formular entwerfen.
• Designoberfläche: Erstellen Sie Designs, indem Sie Elemente im Toolbox-Bereich auswählen und auf dem Formular innerhalb der Designoberfläche zeichnen.
• Eigenschaftenbereich: Zeigen Sie die Eigenschaften eines Elements oder Fensters im Formular an, und bearbeiten Sie sie, um seine Funktionalität zu optimieren. Die wichtigen Eigenschaften sind fett hervorgehoben.

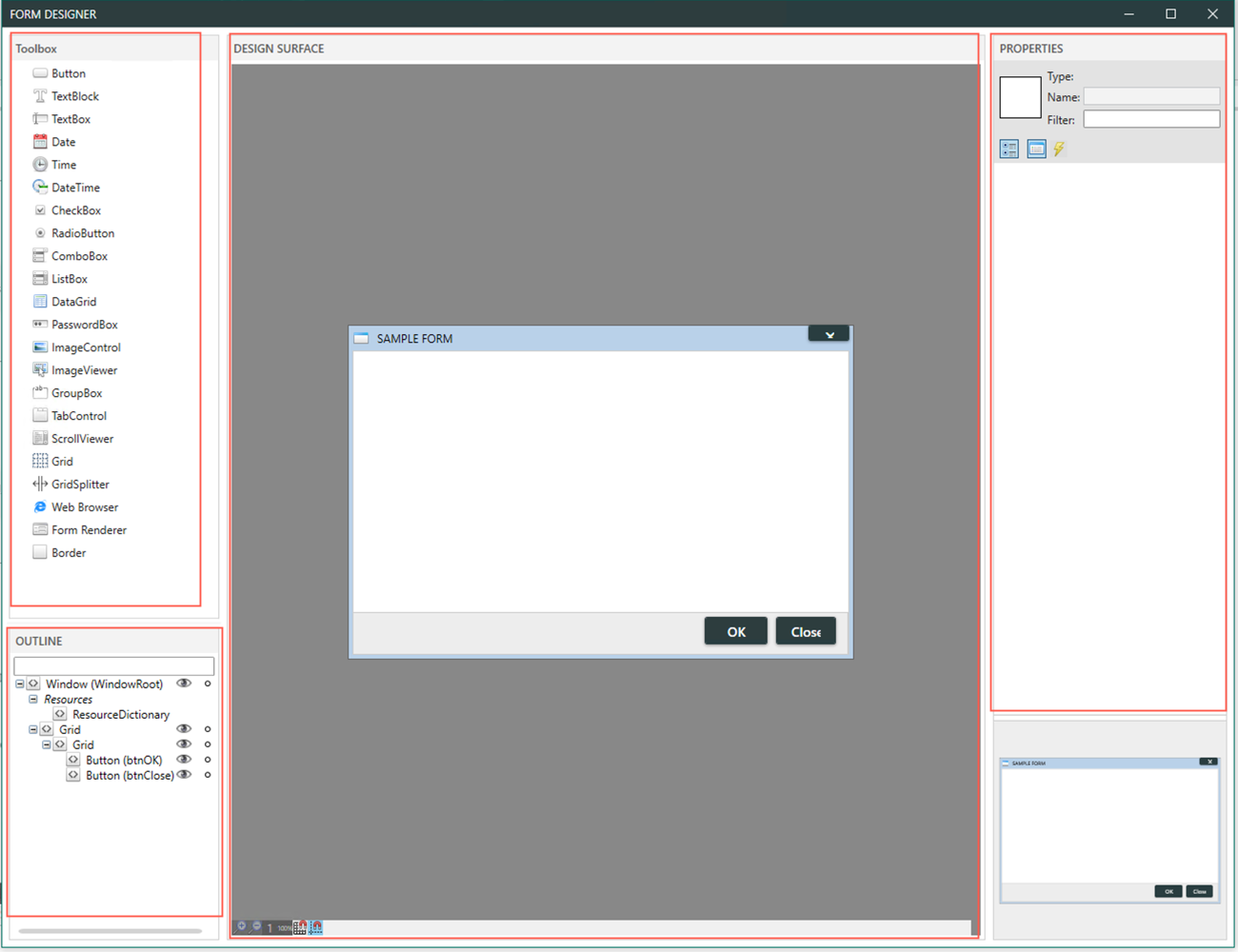

Abbildung : 1. Dialogfeld „Formulardesigner“

Details der Elemente des Toolbox-Bereichs

Die folgenden Elemente aus dem Toolbox-Bereich können zum Entwerfen des Formulars verwendet werden.

Tabelle : 1. Elemente des Toolbox-Bereichs

Element	Beschreibung
Schaltfläche	Hilft Ihnen, eine oder mehrere Schaltflächen im Formular hinzuzufügen. Ermöglicht dem Anwender, darauf zu klicken, um eine Aktion auszuführen.
Textblock	Hilft Ihnen, dem Formular eine Bezeichnung hinzuzufügen. Ermöglicht dem Anwender, einen Textblock als schreibgeschützte Informationen anzuzeigen.
TextBox	Hilft Ihnen, dem Formular ein Textfeld hinzuzufügen. Ermöglicht dem Anwender, dem Formular Informationen in einem Textfeld bereitzustellen.
Datum	Hilft Ihnen, eine Datumsauswahl im Formular anzugeben. Ermöglicht dem Anwender, ein bestimmtes Datum im Formular auszuwählen.
Zeit	Hilft Ihnen, eine Zeitauswahl im Formular anzugeben. Ermöglicht dem Anwender, eine bestimmte Zeit im Formular auszuwählen.
DateTime	Hilft Ihnen, eine Datums- und Uhrzeitauswahl im Formular anzugeben. Ermöglicht dem Anwender, ein bestimmtes Datum und eine bestimmte Uhrzeit im Formular auszuwählen.
Kontrollkästchen	Hilft Ihnen, Ja, Nein, wahr oder falsch auszuwählen. Sie können das Kontrollkästchen auch in Gruppen verwenden, um mehrere Auswahlmöglichkeiten in einem Formular anzuzeigen.
Optionsfeld	Ermöglicht Ihnen die Auswahl einer Auswahl aus der Auswahlgruppe.
Kombinationsfeld	Zeigt die Daten in einem Dropdown-Kombinationsfeld an. Standardmäßig wird das ComboBox-Element in zwei Teilen angezeigt. Der obere Teil ist ein Textfeld, mit dem Sie ein Listenelement eingeben können. Der zweite Teil ist ein Listenfeld, das eine Liste von Elementen anzeigt, aus denen Sie auswählen können.
Listenfeld	Zeigt eine Liste von Elementen an, aus denen Sie ein oder mehrere Elemente auswählen können.
Datenraster	Ermöglicht Ihnen das Anzeigen und Bearbeiten der Tabellendaten.
PasswordBox	Zeigt Platzhalterzeichen an, während Sie eine Zeichenfolge eingeben.
ImageControl	Zeigt Bilder im Formular an.
ImageViewer	Ermöglicht Ihnen das Öffnen und Anzeigen von Bilddateien, einschließlich JPEG, GIF, WMF und anderen Bildformaten. Es bietet auch Optionen zum Dehnen der Bilder, Verkleinern der Bilder und zum Drehen der Bilder in verschiedenen Winkeln über die gesamte Achse.
Gruppierungsfeld	Stellt eine identifizierbare Gruppierung für andere Elemente bereit. Normalerweise verwenden Sie Gruppenfelder, um ein Formular nach Funktion zu unterteilen.
TabControl	Hilft Ihnen, Ihrem Formular eine oder mehrere Registerkarten hinzuzufügen.
ScrollViewer	Ermöglicht Ihnen das Hinzufügen einer Scrollfunktion zum Formular.
Raster	Definiert einen flexiblen Rasterbereich, der aus Spalten und Zeilen besteht.
GridSpiltter	Hilft Ihnen, ein Rasterelement in mehrere Teile aufzuteilen.
Webbrowser	Hostet Webseiten und bietet Webbrowsefunktionen für Ihre Anwendung.
Formular-Renderer	Hilft Ihnen, Formulare mit den folgenden Steuerungen schnell zu erstellen: TextBox Kombinationsfeld Kontrollkästchen Optionsfeld Umschalttaste Datum Zeit PasswordBox
Rahmen	Ermöglicht Ihnen das Zeichnen eines Rahmens, eines Hintergrunds oder beides mit dem Formular.
