Verwenden Sie die Aktion ActionSet OCR-Tabelle lesen

Extrahieren Sie eine Tabelle aus Images auf dem Desktop, Windows Anwendungen und Webseiten im Internet Explorer-Browser mithilfe der Aktion „OCR-Tabelle lesen“ in RPA Desktop Design Studio.

Vorbereitungen

Erfassen Sie ein Bild des Zielanwendungsfensters, und erstellen Sie einen Anker. Informationen dazu finden Sie unter Verwenden Sie die ActionSet-Komponente.

Erforderliche Rolle: keine

Warum und wann dieser Vorgang ausgeführt wird

Die Aktion „ActionSet OCR (optische Zeichenerkennung) – Tabelle lesen“ kann eine Tabelle erfassen, auch wenn sie in einem Bild anstatt in einem textbasierten Format angezeigt wird.

Sie können die Eigenschaften für die Aktion „OCR-Tabelle lesen“ konfigurieren. Weitere Informationen zu diesen Eigenschaften finden Sie unter ActionSet OCR-Lesetabelleneigenschaften .

Prozedur

1. Klicken Sie mit der rechten Maustaste auf den Anker.
   Informationen zum Anker finden Sie unter Verwendung von Anker.
2. Navigieren zu OCR > Tabelle Lesenan.
3. Klicken Sie Auf Tabelle Lesen .
4. Klicken Sie auf das Symbol „OCR-Lesetabelle“ ( ) Und ziehen Sie den Indikator über den Bereich, der die Tabelle enthält, die Sie erfassen möchten.

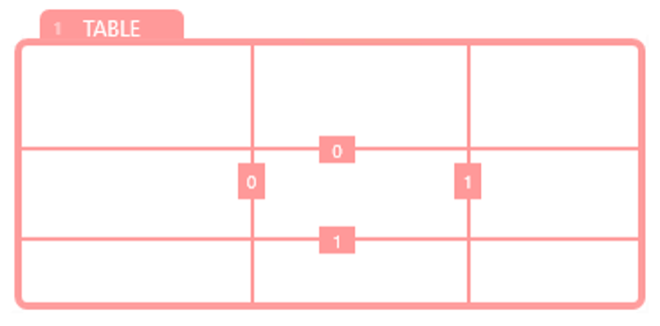

   Abbildung : 1. Registerkarte „TABELLE“ des Auswahlindikators



5. Ziehen Sie die Linien, die die Zellengrenzen markieren, um sie der Tabelle zu entsprechen. Achten Sie darauf, die Zellen so genau wie möglich zu definieren, und führen Sie die folgenden Schritte aus.
   Die Komponenten geben OCR-Ergebnisse aus den einzelnen Zellenbereichen zurück.
   1. Passen Sie die Größe des Auswahlindikators an, indem Sie seine Kanten ziehen.
   2. Klicken Sie mit der rechten Maustaste auf eine leere Stelle innerhalb des Auswahlindikators, und wählen Sie dann aus Zeile Hinzufügen Oder Spalte Hinzufügen Zum Hinzufügen von Zeilen und Spalten nach Bedarf, um die Tabelle abzugleichen.
   3. Ziehen Sie die Zeilen- und Spaltenaufteilungslinien innerhalb des Auswahlbereichs, um sie der Tabelle anzupassen.
6. Wahlweise: Konfigurieren Sie die Eigenschaften der Aktion „OCR-Tabelle lesen“ im Bereich Eigenschaften des Fensters „ACTIONSET-EINSTELLUNGEN“.

   Sie können beispielsweise die erste Zeile der Tabelle als Tabellenheader betrachten.

   Weitere Informationen zu diesen Eigenschaften finden Sie unter ActionSet OCR-Lesetabelleneigenschaften .

7. Schließen Sie das Fenster „ACTIONSET-EINSTELLUNGEN“.
8. Wahlweise: Wenn Sie den Port für die OcrTable-Aktion in Schritt 6 nicht ausgeblendet haben, verbinden Sie den Port, damit die Aktion den Text der extrahierten Tabelle zurückgeben kann.

   Der OcrTable-Parameter wird in der folgenden Tabelle beschrieben.

   Porttyp	Portname	Datentyp	Zweck der Verbindung
   Daten aus	OcrTable	Zeichenfolge	Gibt Text aus der extrahierten Tabelle zurück.

9. Wahlweise: Um die Komponente zu testen, klicken Sie mit der rechten Maustaste auf die Komponentenleiste, und klicken Sie dann auf Von Hier Aus Ausführen .
