Nœuds de grappes dans une carte Vue des dépendances

Les cartes Vue des dépendances peuvent afficher les nœuds de groupes de grappes aux côtés des nœuds CI individuels et les nœuds enfants de ces groupes de grappes.

Les grappes sont des CI de la table Grappe [cmdb_ci_cluster]. Un CI de grappe est un ensemble organisé de CI informatiques qui fonctionnent ensemble comme un système unique. Chaque nœud d’un groupe de grappes représente un CI, généralement un serveur, qui peut avoir du matériel référencé, comme des disques et des cartes réseau.

Les nœuds de grappe d’une carte Vue des dépendances peuvent s’afficher selon deux modes :

• Mode réduit : affiche uniquement le nœud CI de grappe sans ses nœuds CI enfants. Ce mode évite l’encombrement inutile dans les grandes cartes.
• Mode étendu : affiche le nœud CI de grappe et tous ses nœuds CI enfants.

Les options de menu disponibles pour un nœud groupé incluent Réduire et Développer, qui vous permettent de contrôler la densité sur la carte.

Par défaut, Vue des dépendances réduit tous les groupes de grappes et affiche les grappes en mode réduit sur la carte.

Annotation

Les icônes des nœuds de grappe et des nœuds CI de groupe de grappes sont indiquées par la chaîne « Grappe » et par une icône de grappe unique. Le système parcourt tous les nœuds de composant d’un CI de grappe ou d’un nœud réduit à la recherche de tâches, de pannes et de problèmes, tels que des incidents, des problèmes ou des demandes de changement. Cette recherche évalue uniquement le nombre de niveaux affichés dans le diagramme.

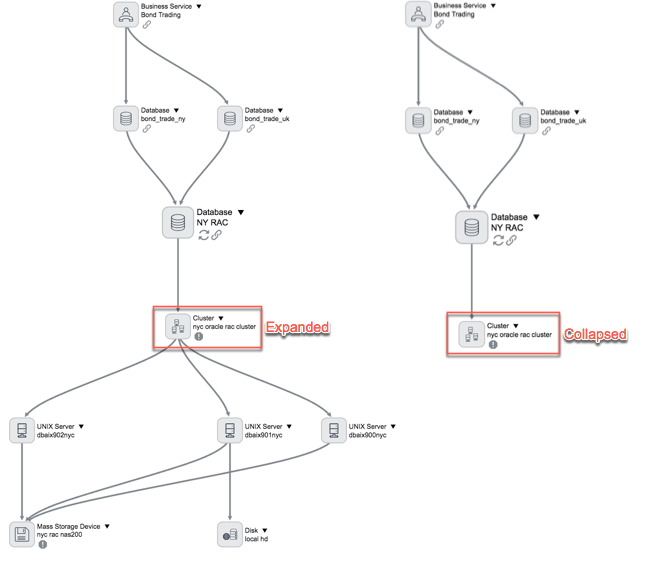

Figure 1. Un nœud de grappe développé affichant ses nœuds enfants
