Se familiariser avec MetricBase
Une fois ServiceNow que le personnel a installé les modules d’extension MetricBase et MetricBase Demo, vous pouvez utiliser la démo pour vous familiariser avec MetricBase.
Prérequis
- MetricBaseet les plugins de démonstration doivent être installés par ServiceNow le MetricBase personnel.
- Rôle requis : admin

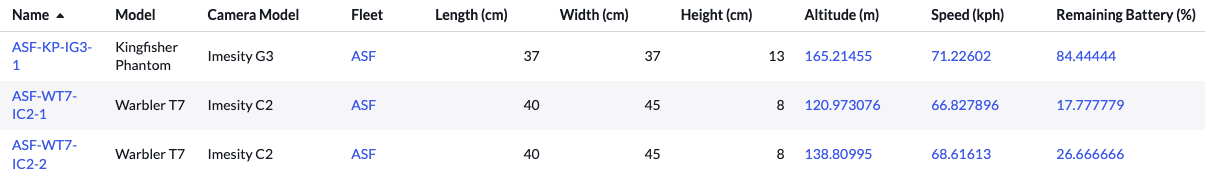

- Accédez à la pour voir le nom, le modèle, la longueur, la largeur, l’altitude et la vitesse de tous les drones de la flotte.

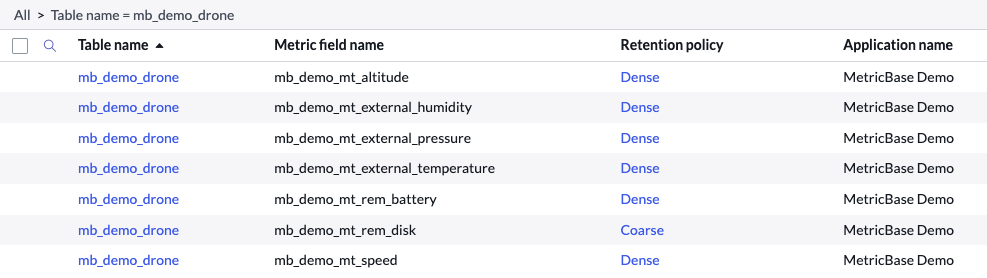

- Sélectionner pour voir comment les mesures sont définies. Dans la liste Mesures de séries chronologiques, les valeurs de colonne spécifient la table dans laquelle les mesures de séries chronologiques du drone sont stockées, les noms de toutes les mesures stockées pour chaque drone et la politique de conservation de chaque mesure. La politique de conservation spécifie la fréquence à laquelle les mesures sont prises et la durée MetricBase de conservation de ces données.
que vous avez vu les données des drones et appris à les trouver, voyons comment les données ont été collectées à l’aide d’une stratégie de conservation.

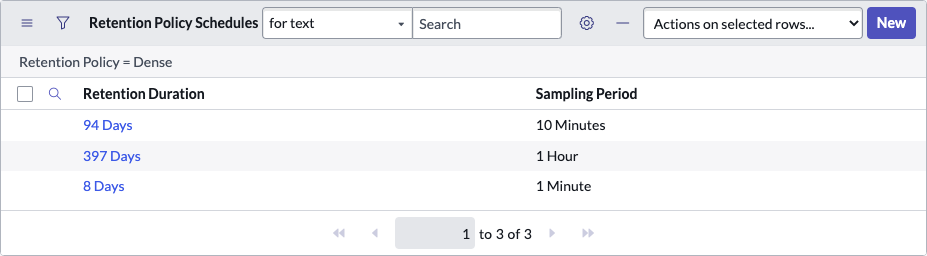

- Sélectionnez une politique de conservation. Le formulaire Politique de rétention affiche la définition de la politique. Dans l’exemple suivant, cette mesure est mesurée une fois par minute pendant les 8 premiers jours, puis une fois toutes les 10 minutes pendant les 94 jours suivants, puis une fois par heure pendant les 397 jours suivants. Après cela, le système rejette les données.
Voir MetricBase Politiques de conservation. - Pour voir comment les données sont agrégées pendant les durées de conservation, sélectionnez la flèche gauche (<) en haut de la fenêtre Calendriers de politiques de conservation pour revenir à la liste des mesures de séries chronologiques.

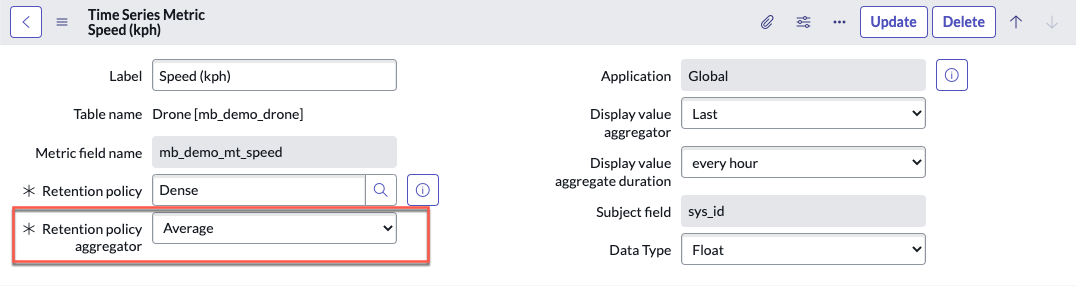

- Sélectionnez un nom de table. La définition de mesure de séries chronologiques affiche l’agrégateur de politique de rétention. Cet agrégateur résume les données comme, par exemple, la valeur moyenne, maximale ou minimale de la période d’agrégation. Dans l’exemple suivant, l’administrateur a cliqué sur la table pour la mesure de vitesse. Le résultat est que MetricBase les moyennes de vitesse pendant chaque période d’échantillonnage sont stockées dans la MetricBase base de données.
Maintenant que vous comprenez comment les données ont été collectées à l’aide de politiques de conservation, voyons comment afficher les données dans des listes et des graphiques.
- Notez les champs de paramètres qui commencent par Affichage. Dans cet exemple, ils signifient que les valeurs de vitesse affichées dans la vue de liste des drones sont les dernières vitesses enregistrées dans chaque intervalle d’heure pour chaque drone. Ces champs d’affichage contrôlent uniquement ce qui apparaît dans la vue de liste des drones. Ils n’ont rien à voir avec la politique de conservation.
- Affichez la vue de liste d’une table en saisissant <nom-table>.list dans le champ Navigateur de champ . Par exemple, mb_demo_drone.list. Toutes les données du drone s’affichent. Dans l’exemple de l’étape précédente, la colonne vitesse contiendrait la dernière valeur de la période d’échantillonnage.
- Sélectionner et regardez la colonne Vitesse (km/h). D’après l’étape précédente, vous savez que ces valeurs sont les dernières vitesses enregistrées pour chaque drone jusqu’à il y a une heure. Les valeurs sont les mêmes que celles que vous obtiendriez en utilisant la commande .list .

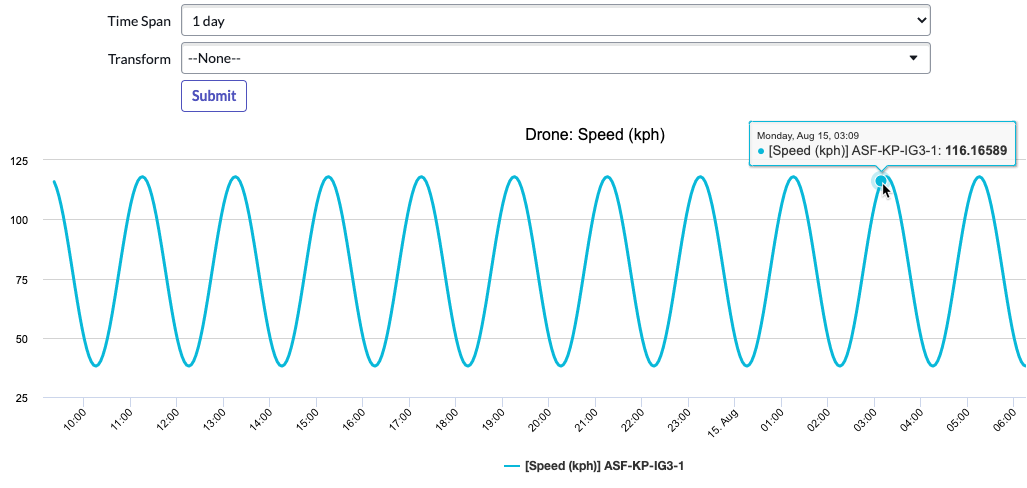

- Sélectionnez la valeur de vitesse du premier drone. Le graphique suivant montre la vitesse du drone qui a été mesurée par heure.Remarque :Vous devrez peut-être sélectionner une autre valeur de champ Intervalle de temps pour obtenir un graphique plus clair. Par exemple, essayez 1 jour. La vitesse est une onde sinusoïdale car elle est générée artificiellement. Passez la souris sur l’onde sinusoïdale pour voir les mesures réelles.
- Sélectionnez la flèche gauche (<) pour revenir à la liste des mesures de drone, cliquez avec le bouton droit sur un type de drone (colonne Modèle ) et sélectionnez Afficher la correspondance. Seuls les drones du type sélectionné apparaissent.

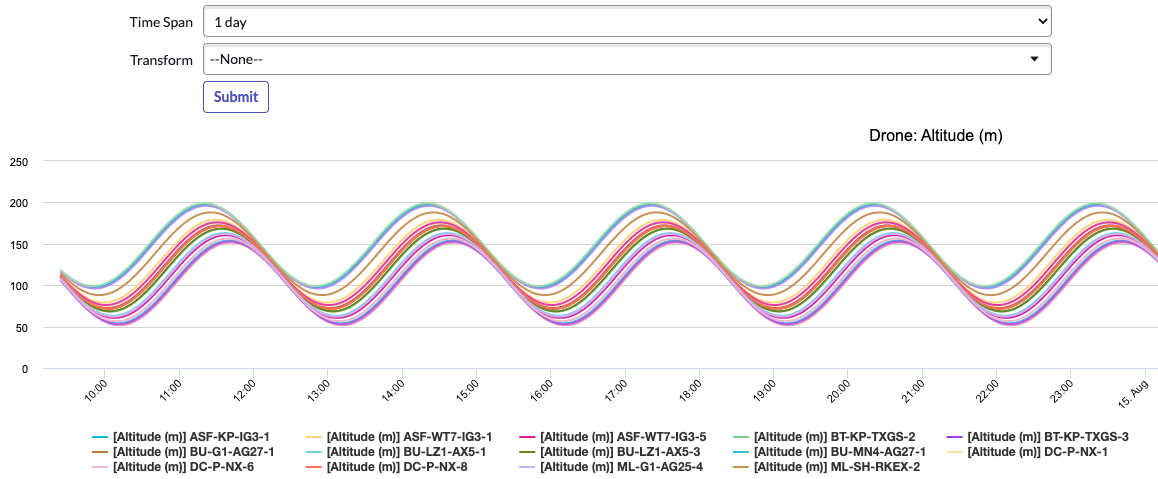

- Sélectionnez l’icône de menu en regard de l’en-tête de colonne Altitude et sélectionnez Diagramme des séries chronologiques. Vous voyez un graphique qui montre les mesures d’altitude des drones de type Warbler-T7.
Vous pouvez modifier la valeur Intervalle de temps pour un graphique plus clair.
- Sélectionnez la flèche gauche (<) pour revenir à la liste des mesures de drones.
- Cliquez sur l’icône de menu en regard de l’en-tête de colonne Altitude et sélectionnez Concepteur de diagramme de séries chronologiques pour afficher une autre façon de visualiser les données.

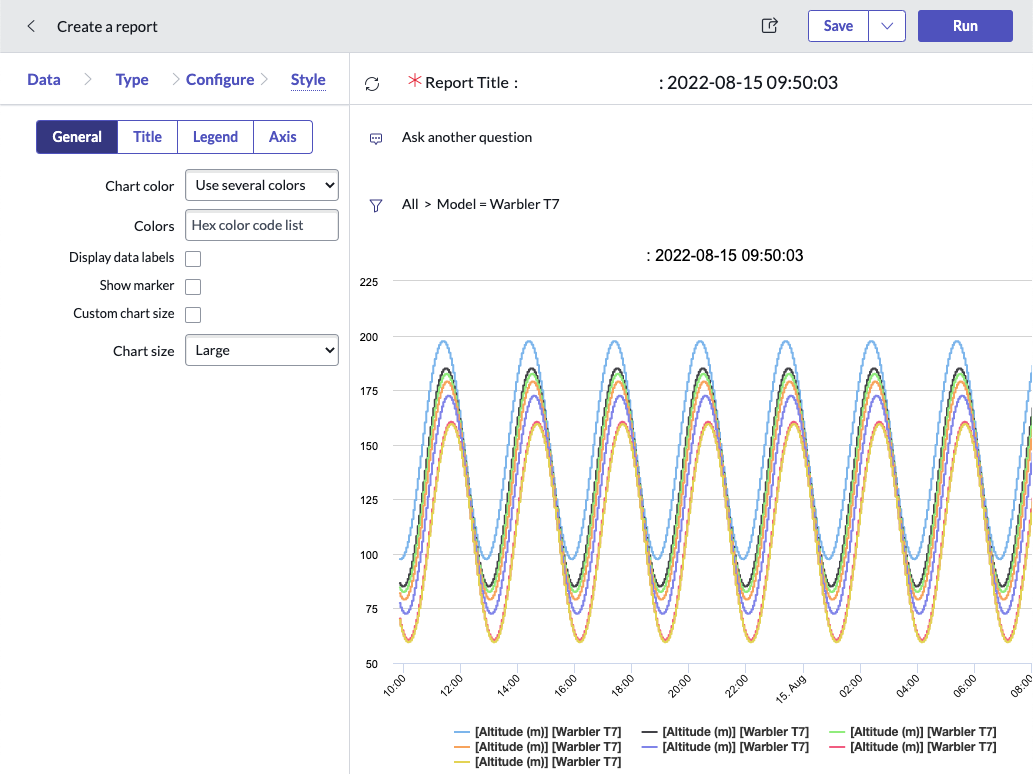

- Dans la page Créer un rapport qui s’affiche dans l’application Reporting , faites varier les paramètres du graphique. Remarque :Dans les étapes suivantes, pour rester sur la même longueur d’onde, sélectionnez Exécuter. Pour passer à la page suivante lors de la conception du graphique, sélectionnez Suivant.

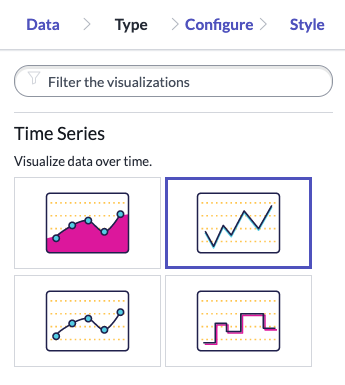

- Dans le volet Type, sélectionnez le type de graphique à afficher, puis cliquez sur Suivant.
- Dans le volet Configurer, essayez de modifier les paramètres. Cliquez sur Exécuter pour afficher les résultats à chaque modification.
- Remplacez le titre du rapport par Altitude de la paruline.
- Appliquez une condition pour filtrer la vue. Par exemple, [Modèle] [est] [Paruline T7].
- Remplacez la dernière valeur par 1 jour.
- Sélectionnez Enveloppe dans la liste Transformation . Vous voyez les altitudes minimale et maximale (enveloppe) de la flotte de drones Warbler T7 au fil du temps.
- sélectionnez la chronologie à afficher sur le graphique à l’aide de la liste Plage horaire .Remarque :Relatif utilise le dernier intervalle de temps par rapport à l’heure actuelle. Par exemple , si Dernière est 1 heure, la chronologie du graphique s’étend toujours sur l’heure précédente. Vous pouvez ajouter ce rapport à votre tableau de bord pour afficher les mesures de l’heure précédente.

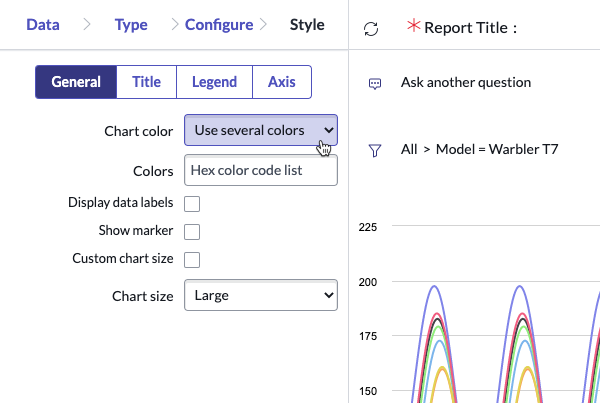

- Dans la fenêtre Style, modifiez la valeur de couleur du graphique , puis cliquez sur Exécuter.
Vous avez affiché des données de drone dans des listes et des graphiques. Définissons maintenant un déclencheur qui s’exécute lorsque les données que vous surveillez atteignent une valeur de seuil.
- Dans le volet Type, sélectionnez le type de graphique à afficher, puis cliquez sur Suivant.

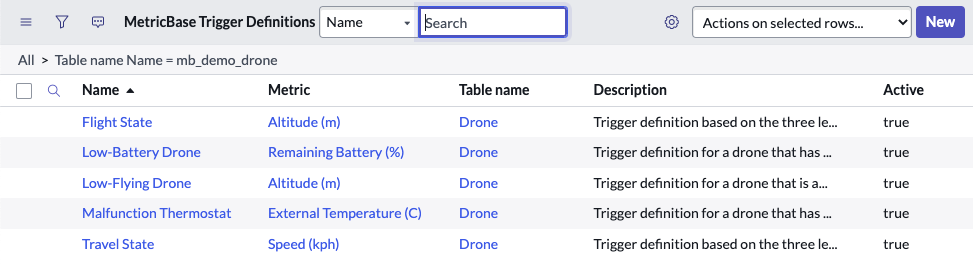

- Sélectionner . La MetricBase liste Définitions de déclencheurs indique le nom (Nom) du déclencheur, la mesure (Mesure) surveillée par le déclencheur, la table (Nom de la table), la mesure dans laquelle il se trouve, la description du déclencheur et si le déclencheur est actif. Les déclencheurs lancent les flux lorsque les mesures atteignent les seuils de déclenchement. Par exemple, lorsqu’un drone vole trop bas. Pour plus d’informations sur les déclencheurs, voir Workflows de déclenchement.

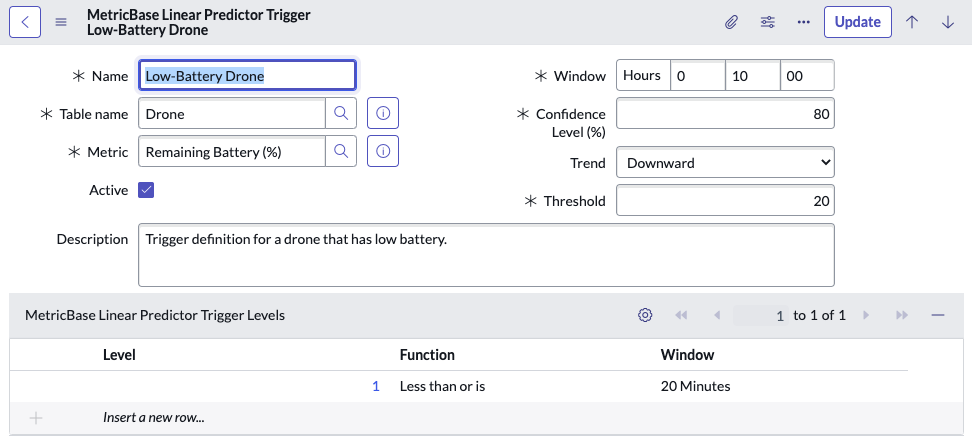

- Sélectionnez Drone à batterie faible. Le MetricBase formulaire Déclencheur de prévision linéaire affiche la définition du déclencheur de drone à batterie faible.
Dans cet exemple, le déclencheur surveille la mesure Batterie restante (%) (Métrique) dans la table Drone (Nom de la table) toutes les 10 minutes (Fenêtre). Si l’autonomie de la batterie est à la baisse (tendance) et qu’elle a une probabilité de 80 % (niveau de confiance) d’atteindre 20 % (seuil) dans les 20 minutes (sous la fenêtre du niveau 1), le déclencheur s’exécute. Bien qu’il se déclenche, rien ne se passe tant que vous n’associez pas ce déclencheur à un flux. Le flux définit les actions à entreprendre.
- Sélectionner .
- Sélectionner pour associer un déclencheur défini dans le système à un flux.

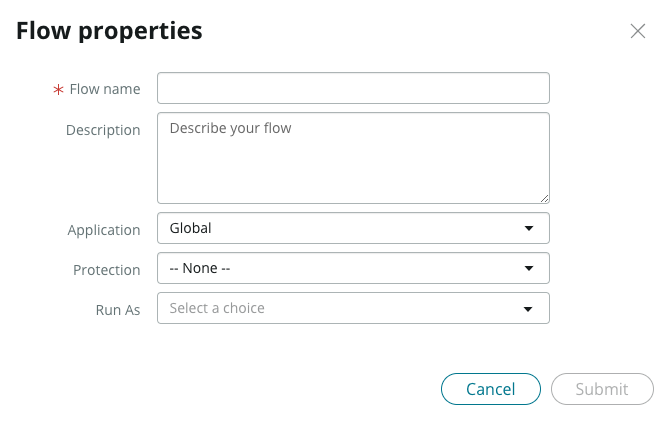

- Dans le champ Nom du flux , nommez le flux et sélectionnez Soumettre.

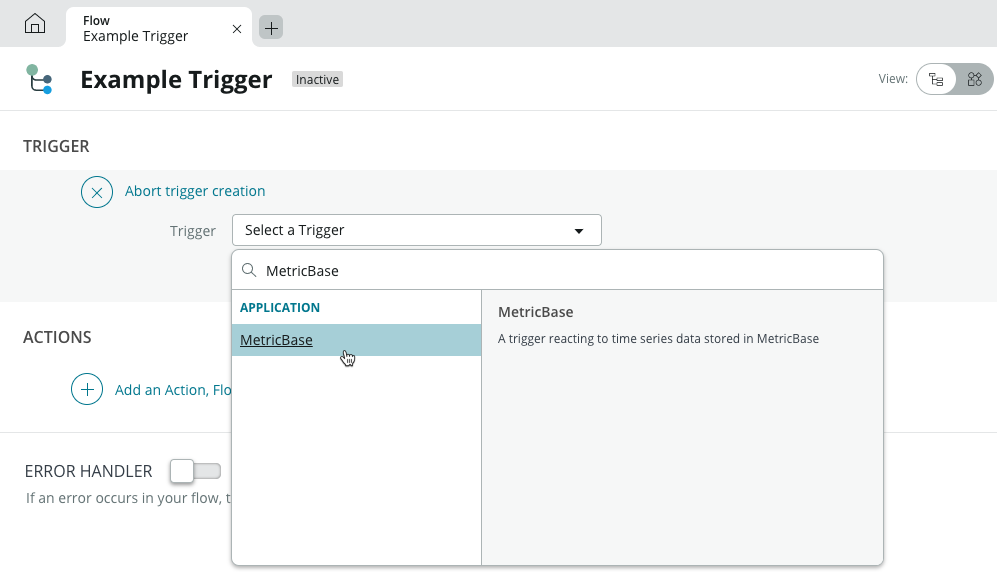

- Cliquez sur Ajouter un déclencheur et sélectionnez MetricBase dans la liste.

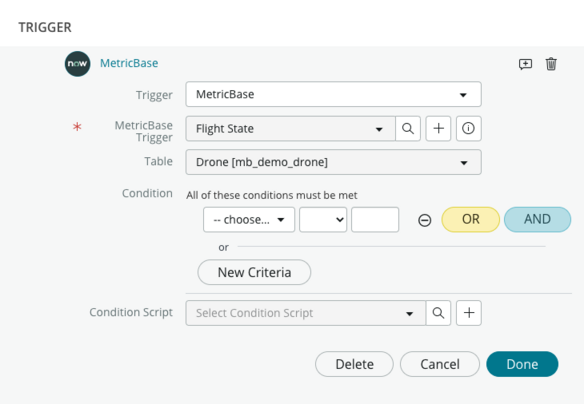

- Dans Déclencheur MetricBase, sélectionnez un déclencheur qui existe déjà et sélectionnez Terminé. Vous pouvez également sélectionner le signe plus à droite de MetricBase Trigger pour créer un nouveau déclencheur.
- Sélectionnez Ajouter une action, une logique de flux ou un flux secondaire.
- Sélectionnez Action pour spécifier les actions à entreprendre lorsque le déclencheur se déclenche. La boîte de dialogue Action s’affiche.
- Sélectionnez un domaine d’actions dans la colonne de gauche et l’action spécifique à effectuer dans la colonne de droite.
- Sélectionnez Enregistrer et activer. Le flux ne s’exécute que s’il est activé. Pour plus d’informations sur , reportez-vous à Studio de workflowWorkflow Studio.
Le tableau suivant récapitule les modules de la MetricBase démonstration.
| Module | Description |
|---|---|
| Drones | Tableau qui conserve des mesures sur les drones, telles que la vitesse et l’altitude. Chaque disque est un drone différent. Vous pouvez ajouter des enregistrements. |
| Flottes | Table qui gère les mesures sur les groupes de drones. Chaque enregistrement est une flotte différente. Vous pouvez ajouter des enregistrements. |
| Générateurs de données | Table qui définit la façon dont les données sont créées pour les enregistrements de drone. Ce champ est fourni à titre d’information. Vous ne pouvez pas modifier ni ajouter d’enregistrements. |
| Mesures | Liste des mesures définies dans le système. Cette liste est la même table que . Vous pouvez ajouter des champs de mesures. |
| Travaux planifiés | Tâche planifiée créée pour l’application de démonstration. La tâche s’exécute toutes les cinq minutes pour ajouter des données aux tables de démonstration dans la MetricBase base de données. Vous pouvez modifier le calendrier. |
| Définitions de déclencheurs | Liste des déclencheurs définis dans la démonstration. Cette liste est la même table que . Vous pouvez créer des déclencheurs supplémentaires. |
| Journaux des anomalies | Liste des journaux qui résultent du déclenchement de déclencheurs. La gâchette Drone volant à basse altitude crée les journaux d’anomalies. |
| Explorateur de données | Widget qui vous permet d’expérimenter les MetricBase API JavaScript à l’aide des données de l’application de démonstration. Consultez Se familiariser avec les API MetricBase pour plus d’informations. |
