流入・流出解析:ノードスター図

プロセスグラフをノードスター図として表示します。ノードのスター図には、選択したノードに入っているアクティビティと、選択したノードから出ているアクティビティが明示的に表示されます。

プロセス・グラフを表示し、グラフ内の1つのノードの詳細を知りたい場合は、ノード・スター・ダイアグラムを使用する必要があります。

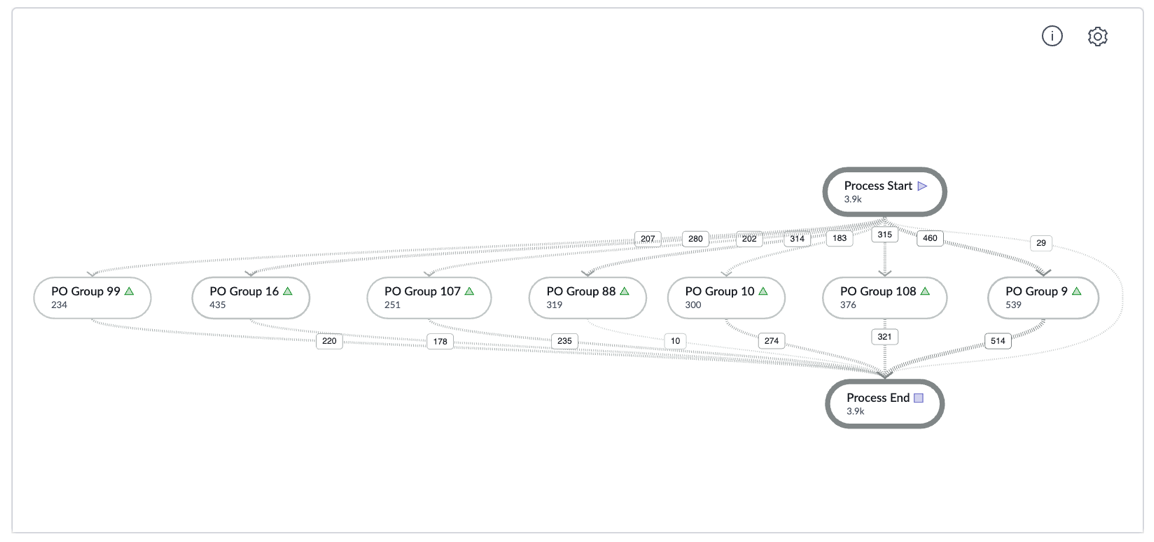

次のプロセスグラフは、再アサイン分析の詳細を示しています。

プロセスグラフの任意のノードを選択すると、グラフがノードスター図に変わり、選択したノードからのすべての入力アークと出力アークが表示されます。[プロセスグラフ] ボタンを再度選択すると、グラフ全体がプロセスグラフとして表示されます。

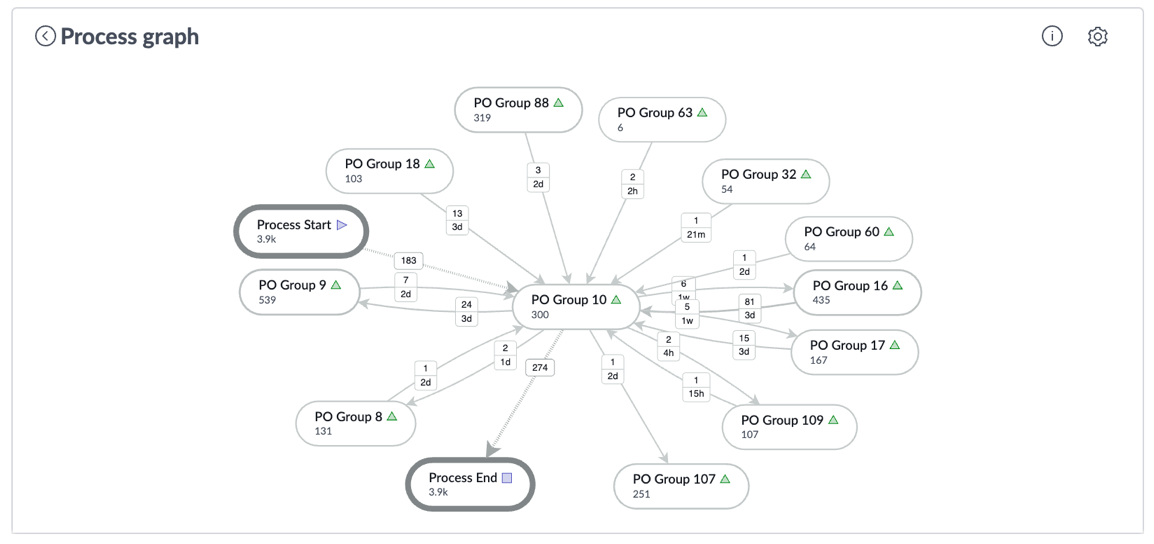

「POグループ10」を選択すると、次の図のようなノード・スター・ダイアグラムが表示されます。PO グループ 10 に割り当てられたレコードを表示できます。また、発注書グループ 10 から他のグループに割り当てられたレコードを表示することもできます。

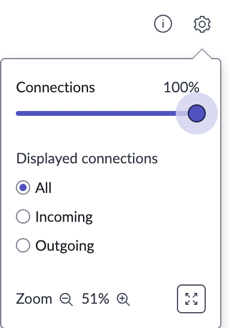

送信レコードまたは受信レコードのいずれかでフィルタリングできます。

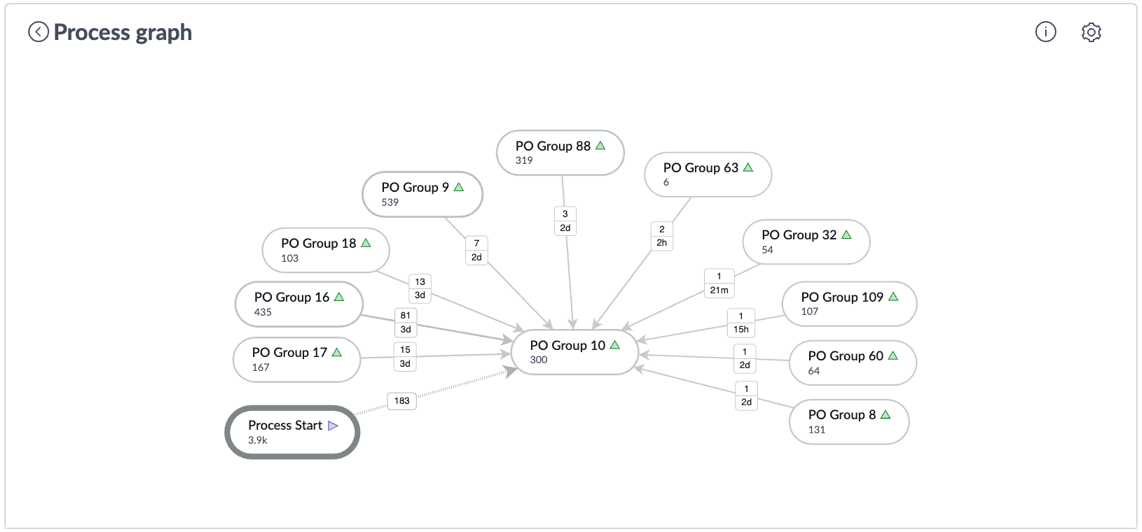

[受信] でフィルター処理すると、PO グループ 10 に割り当てられているすべてのレコードが表示されます。PO グループ 10 のマネージャーは、どのグループがグループにいくつのレコードを割り当てているかを確認できます。その後、発生した問題の修正に集中できます。

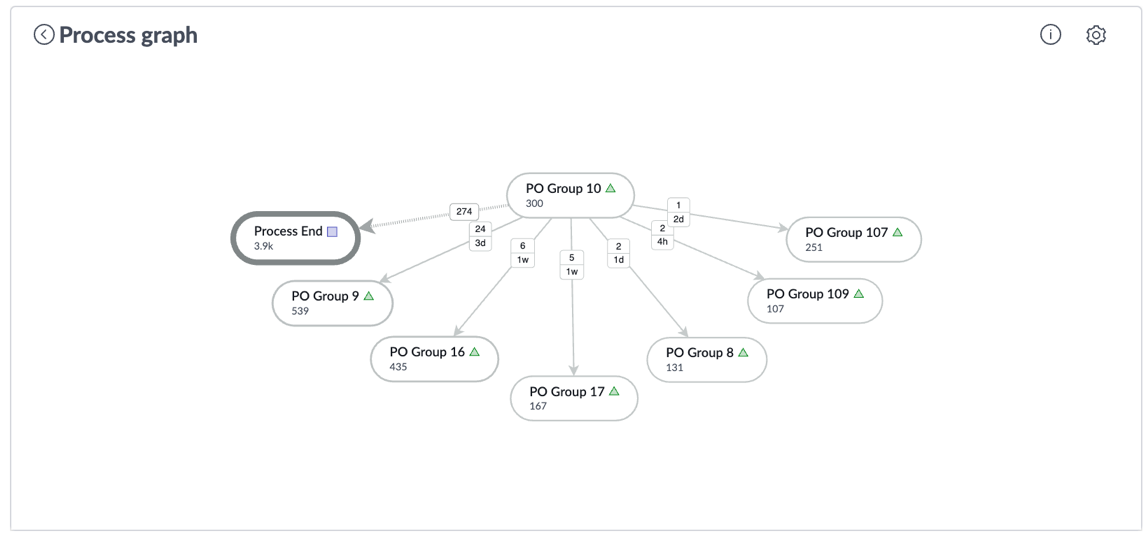

送信 でフィルター処理すると、PO グループ 10 によって他のグループに割り当てられているすべてのレコードが表示されます。PO グループ 10 のマネージャーは、PO グループ 10 からどのグループに再アサインされたレコードの数を確認できます。その後、発生した問題の修正に集中できます。

トランジションでフィルタリングすることもできます。任意の円弧を選択すると、遷移の詳細を示すウィンドウが表示されます。

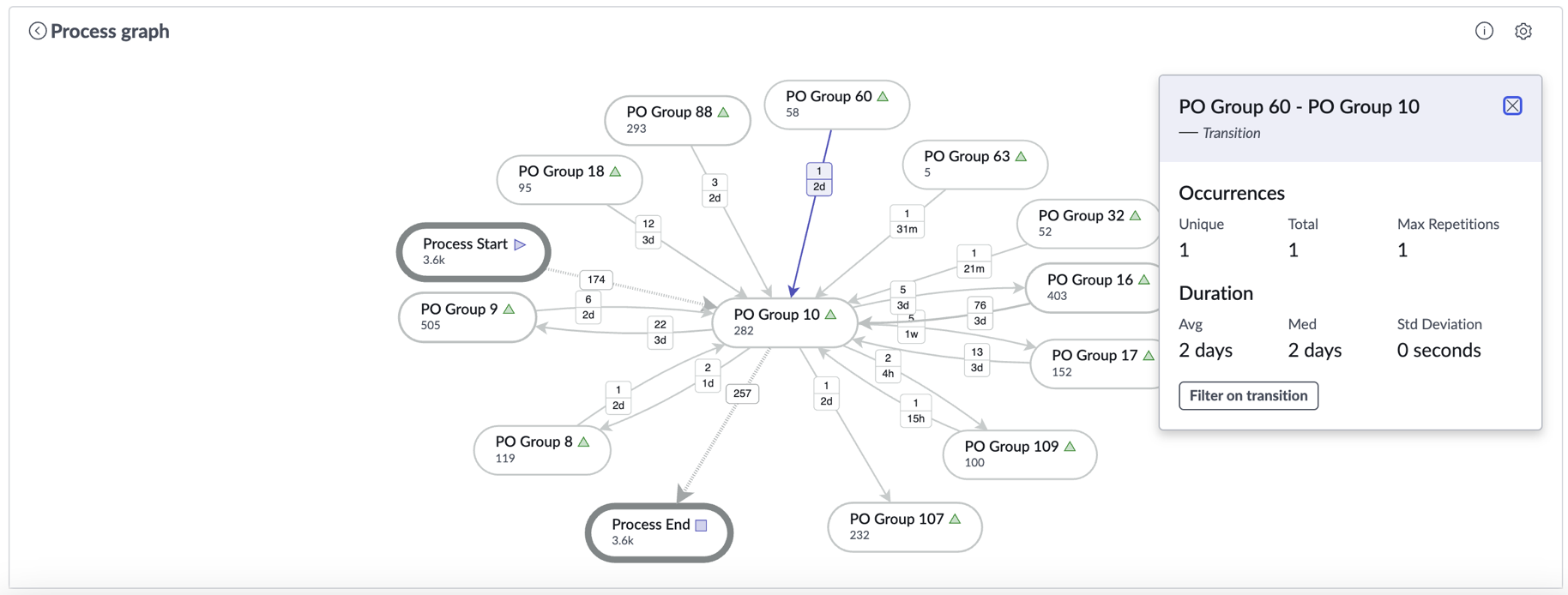

PO グループ 60 を選択すると、次のようなウィンドウが表示されます。

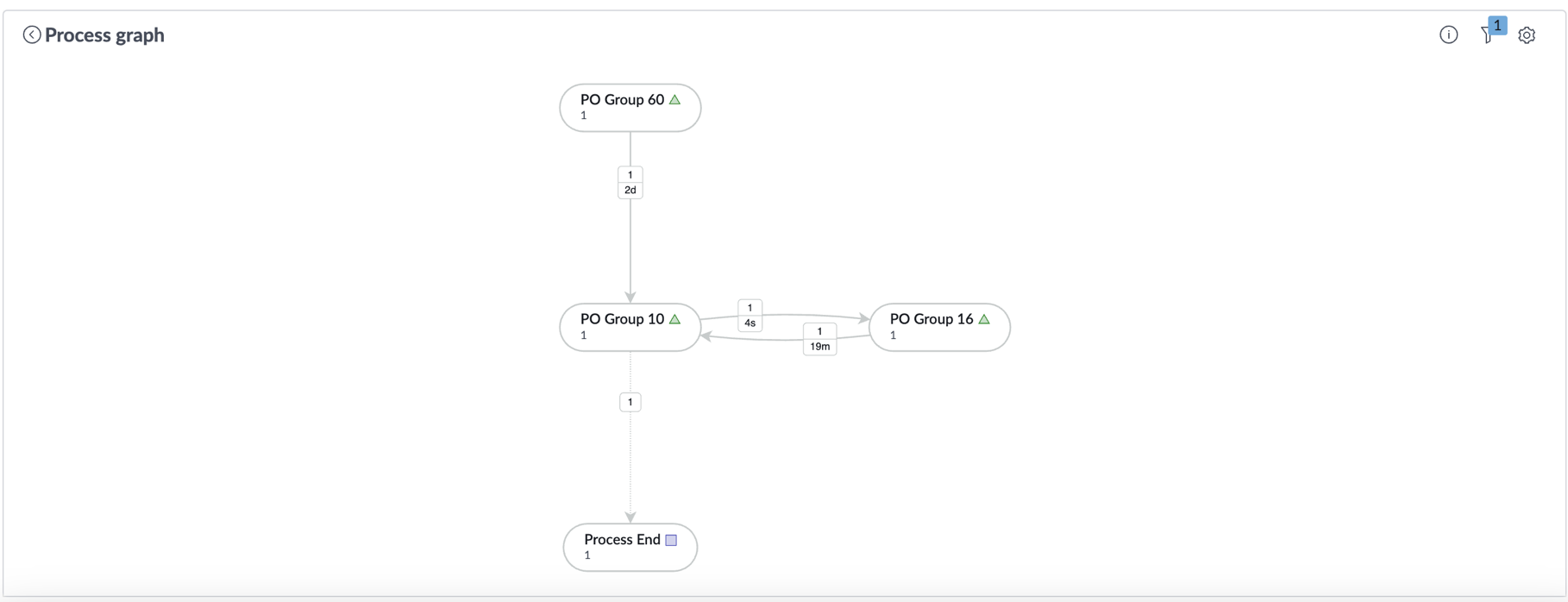

[ トランジションでフィルター] を選択します。ノード スター図には、その 1 つの遷移の結果のみが表示されます。この画像は、PO グループ 60 が PO グループ 10 にレコードを割り当てたことを示しています。その後、PO グループ 10 はレコードを PO グループ 16 に割り当てました。その後、PO グループ 16 はレコードを PO グループ 10 に割り当てました。最後に、レコードは閉じられました。
